线控执行器式伸缩机械臂结构设计

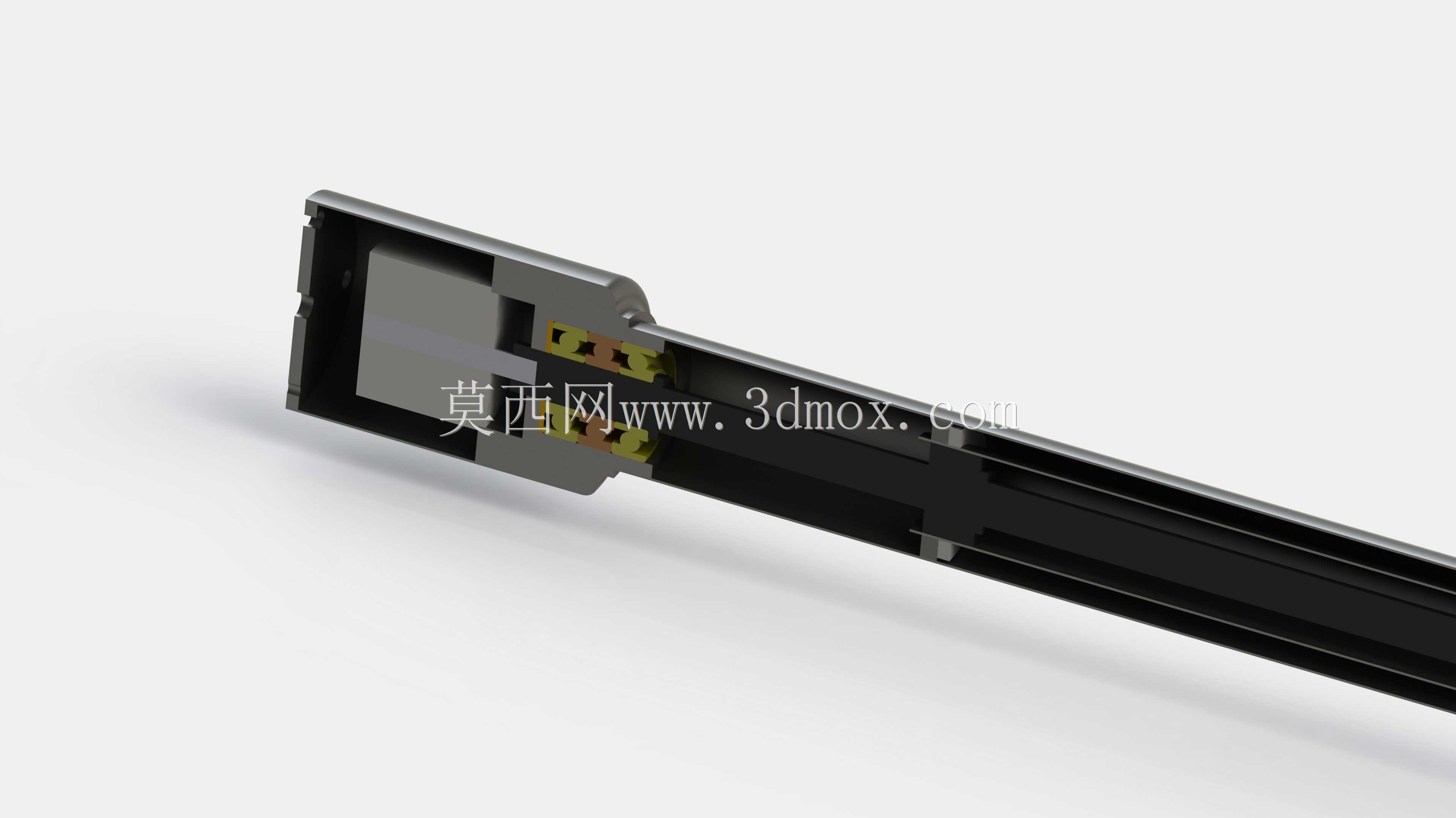

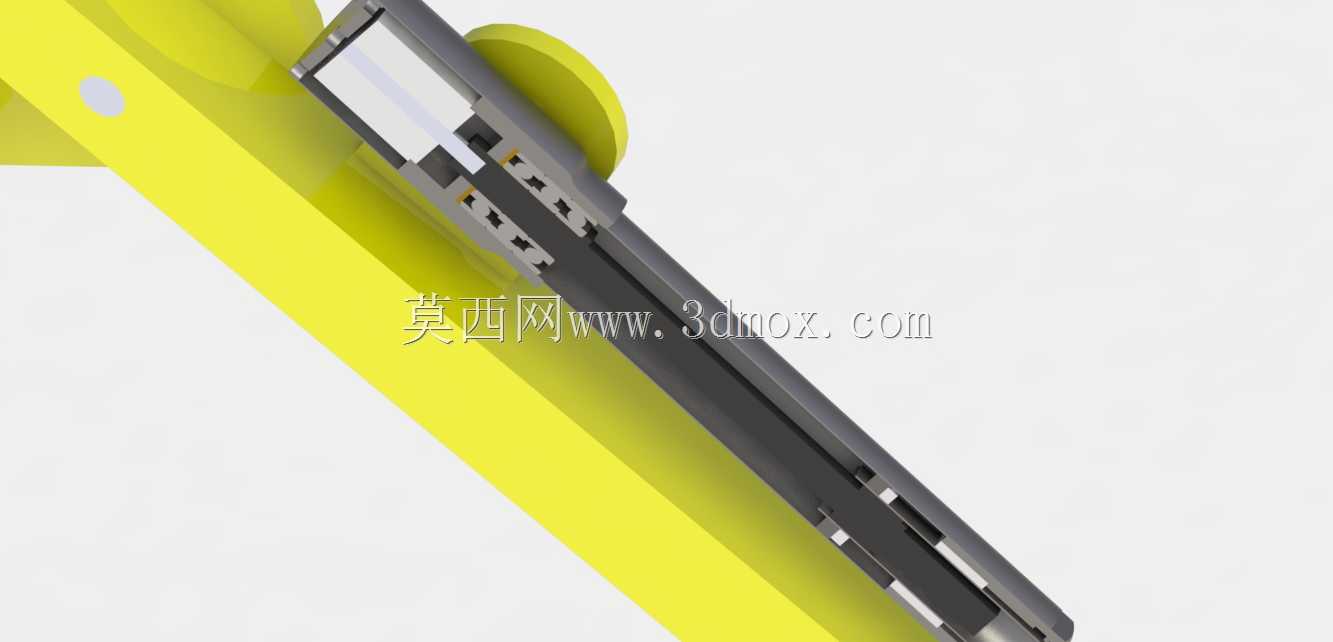

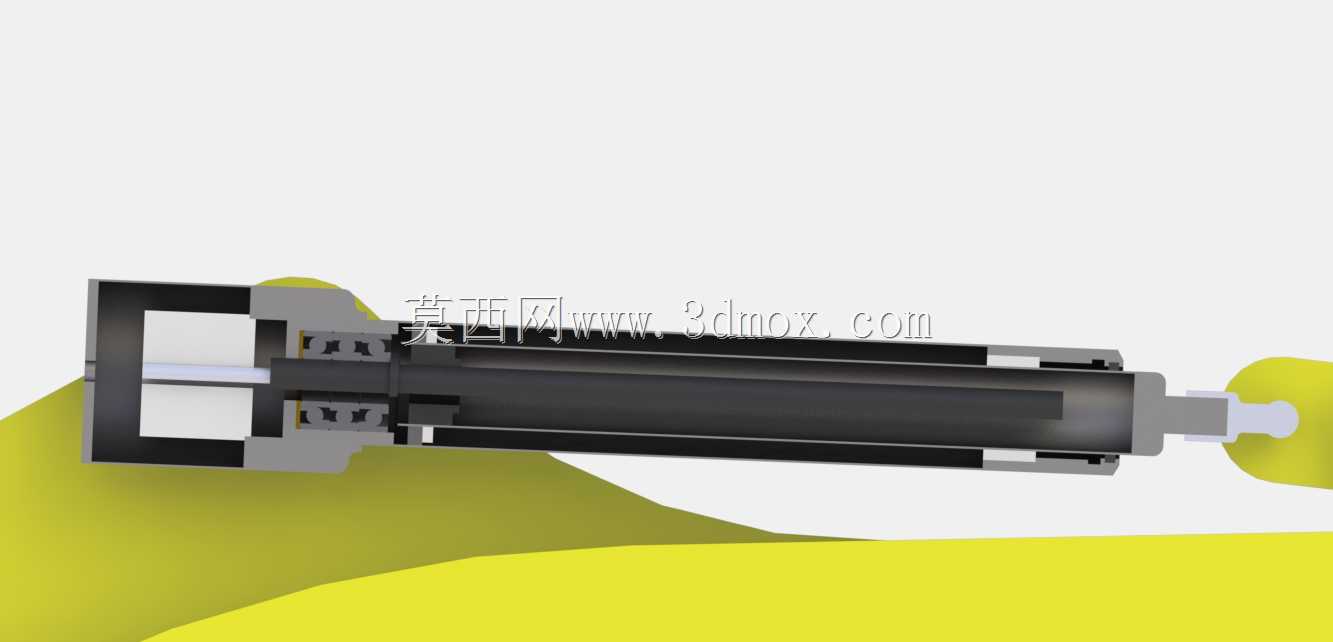

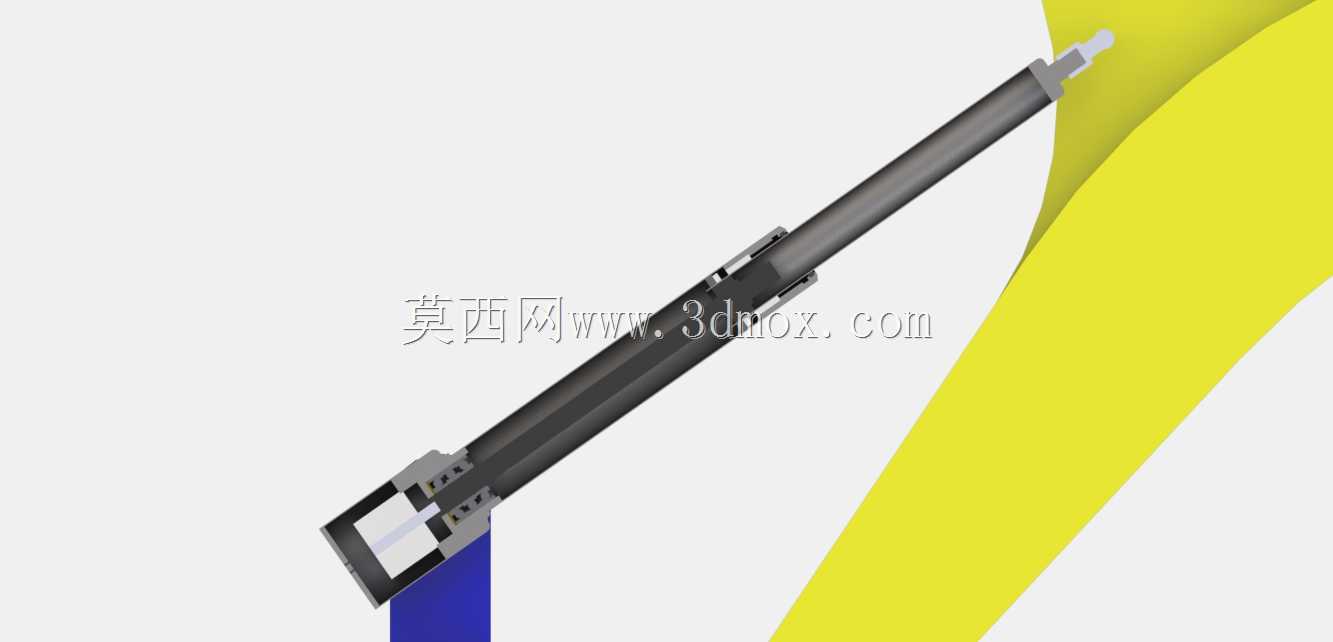

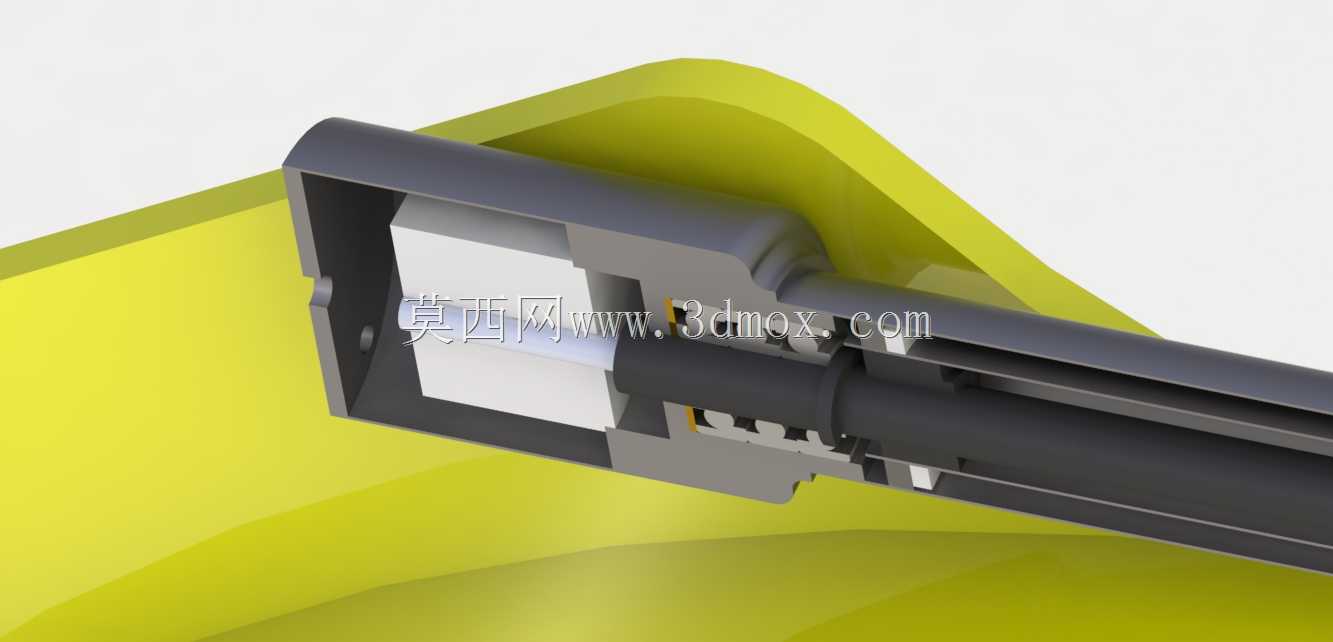

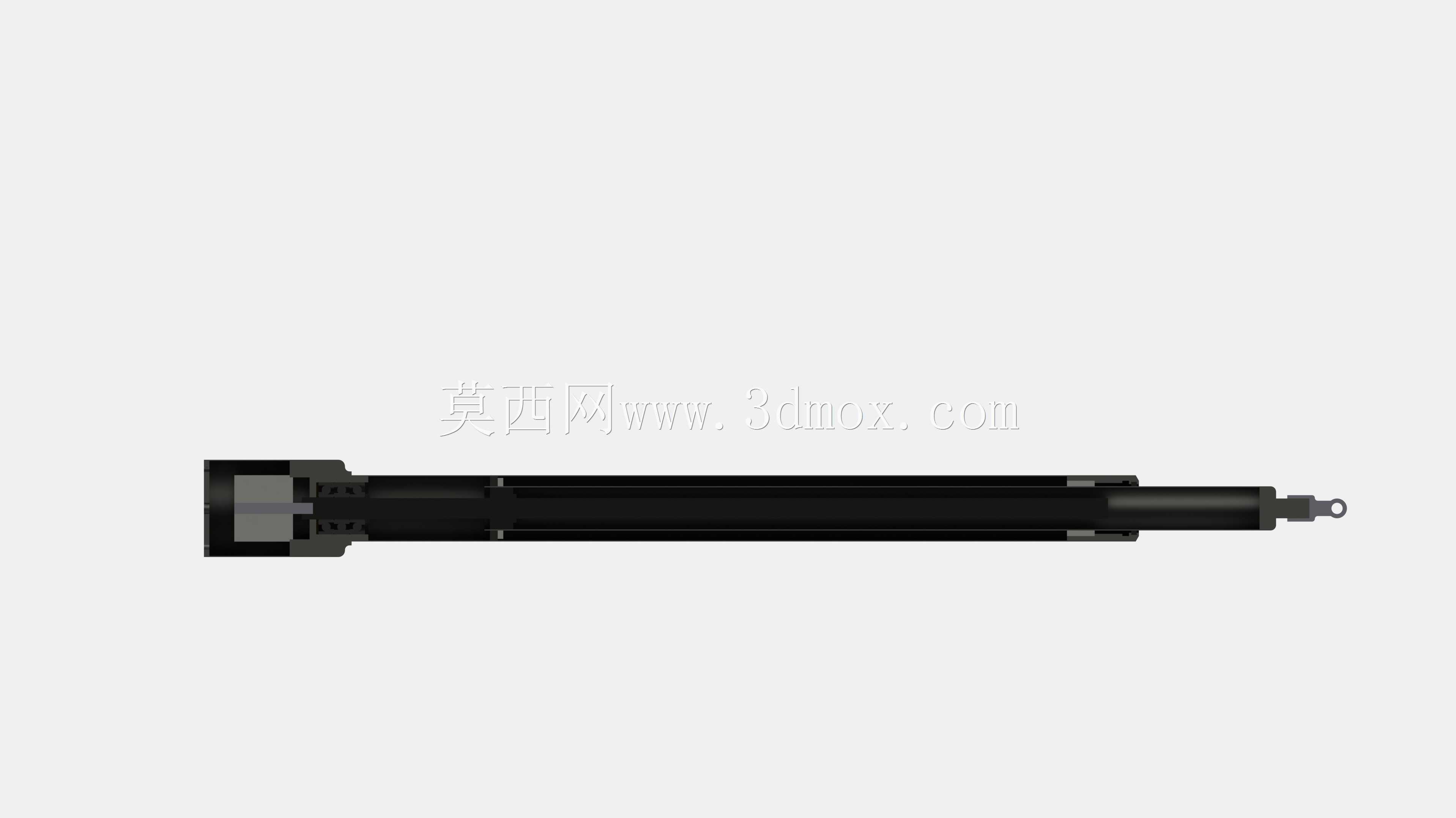

这款伸缩式机械臂属于线控驱动的线性执行部件，主要面向工业自动化产线、小型物料搬运工位、智能仓储分拣单元、实验室精密位移平台等场景使用，可作为末端执行机构的承载与位移载体，完成指定行程内的直线推拉、位置调整、轻载托举等作业任务，适配电子制造、轻工包装、小型工件装配等对安装空间有严格限制的作业环境。从功能特性来看，该机械臂采用多级嵌套的伸缩结构设计，在收缩状态下整体占用轴向空间极小，伸展后可覆盖较长的作业行程，能够在狭窄安装空间内实现大行程的线性位移输出，臂体内部设置了多组装配限位结构，各节臂段的滑动配合面经过公差优化，既保证伸缩过程的顺滑无卡滞，又能控制径向晃动量在合理范围内，避免作业过程中出现末端位置偏移。臂体末端预留了标准挂接接口，可快速适配夹爪、吸盘、推块等不同类型的末端执行件，无需额外加工转接结构即可完成功能拓展，适配不同的作业需求。在设计思路上，这款机械臂优先考虑了安装适配性与运动可靠性，整体采用同轴式布局，驱动组件内置在臂体内部，没有外露的传动结构，既可以避免车间内的粉尘、切削液等杂物进入传动间隙造成磨损，也能降低作业过程中运动部件对周边操作人员、设备的磕碰风险。各节臂段采用等强度设计，在保证整体结构刚性、满足额定负载下挠度要求的前提下，尽可能缩减臂体的径向尺寸与整体重量，降低对安装基座的承载要求。从安装边界来看，该机械臂的安装基准位于尾端的固定座区域，固定座上预留了多组标准安装孔位，支持水平卧式安装、垂直吊装、侧装等多种安装方式，安装时只需保证臂体伸缩方向与作业位移方向同轴，预留出对应全行程的伸缩空间即可完成部署，无需复杂的安装调试流程。臂体的走线通道集成在结构内部，驱动与控制线缆可从尾端固定座的预留孔位引出，避免伸缩过程中出现线缆拉扯、缠绕的问题，适配长期连续作业的使用需求。在实际应用中，这款机械臂可搭配位置检测组件实现指定位置的精准停靠，既可以独立作为小型直线执行单元使用，也可以集成到多轴机械手、非标自动化设备中作为线性位移轴使用，能够替代传统的气缸、电缸完成对安装空间要求更严苛的位移作业任务，在轻载作业场景下具备更好的行程空间比与部署灵活性。
