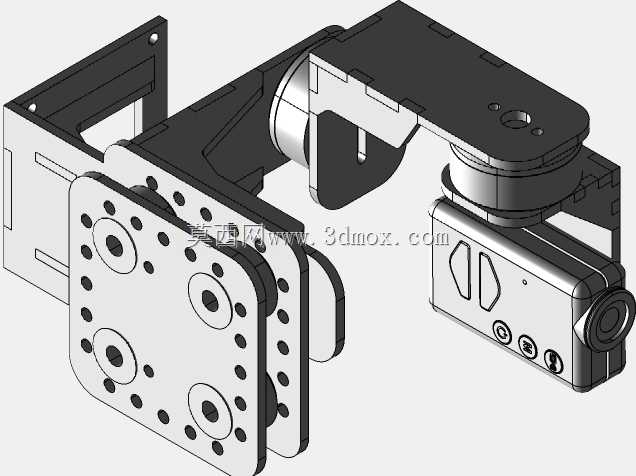

三轴亚克力摩比乌斯无刷万向节结构设计

这款三轴万向节主要适配小型四旋翼航拍无人机的挂载需求，核心作用是抵消飞行过程中机体产生的多维度姿态扰动，保证搭载的影像采集设备始终保持稳定的拍摄朝向，避免画面出现抖动、倾斜甚至丢失拍摄目标的问题，在低空航拍、小型航测作业场景中能大幅提升成像素材的可用性。整体框架采用3mm厚度的亚克力板材加工，各拼接部位通过粘合剂完成粘合组装，相比同尺寸的金属切削框架，在保证结构刚性满足挂载要求的前提下，有效降低了整体自重，不会给无人机动力系统带来额外的负载负担，同时亚克力材料的加工门槛更低，小批量试制阶段的成本控制优势明显。

动力端适配rdtimer 2204规格的无刷云台电机，这类电机扭矩输出平顺、齿槽效应弱，配合对应规格的无刷云台控制器，能实现毫秒级的姿态修正响应，不会出现步进电机常见的顿挫、抖动问题。结构上预留了45×45mm的标准安装孔位，可直接兼容Storm32、Ewgc等主流的常平架控制器，安装孔统一采用M3螺纹规格，和市面上多数小型无人机的机架安装标准匹配，不需要额外做转接件就能完成装配。

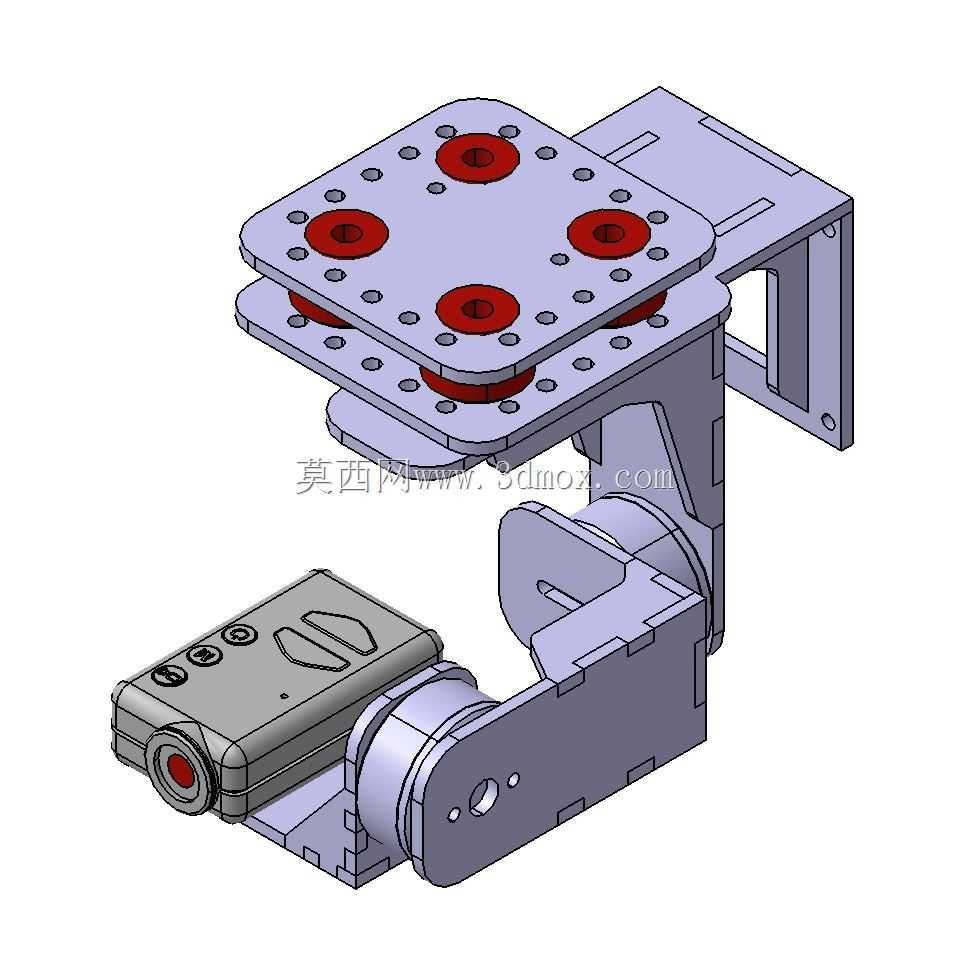

设计之初就瞄准F450级别的四旋翼直升机平台做适配，整体安装边界充分考虑了这类机型的机头挂载空间，不会和机臂、螺旋桨的转动范围产生干涉，三个转动轴的活动行程经过反复校核，在俯仰、横滚、航向三个维度都预留了足够的转动角度，既不会因为结构限位导致云台动作卡滞，也不会因为转动幅度过大拉扯到设备连接线。上部的安装法兰盘设置了多组均匀分布的固定孔位，可根据不同机架的安装孔距灵活选择固定点，下部的相机挂载位做了仿形贴合设计，能牢牢卡住适配的运动相机，避免飞行过程中相机出现松脱移位。

整套结构的传动路径经过优化，三个轴的转动部件都做了同轴度校核，转动过程中不会出现偏心卡顿的问题，亚克力框架的拼接位置都做了应力释放设计，不会因为飞行中的持续振动出现粘接部位开裂的情况，兼顾了轻量化、易加工和实际使用的可靠性，不管是航模爱好者自制改装，还是小型航拍设备的小批量配套，都能直接参考这套结构做调整适配。
