汽车车门合页连接结构三维设计

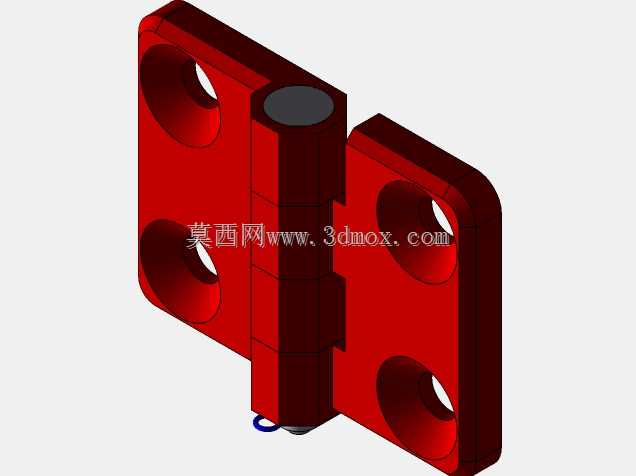

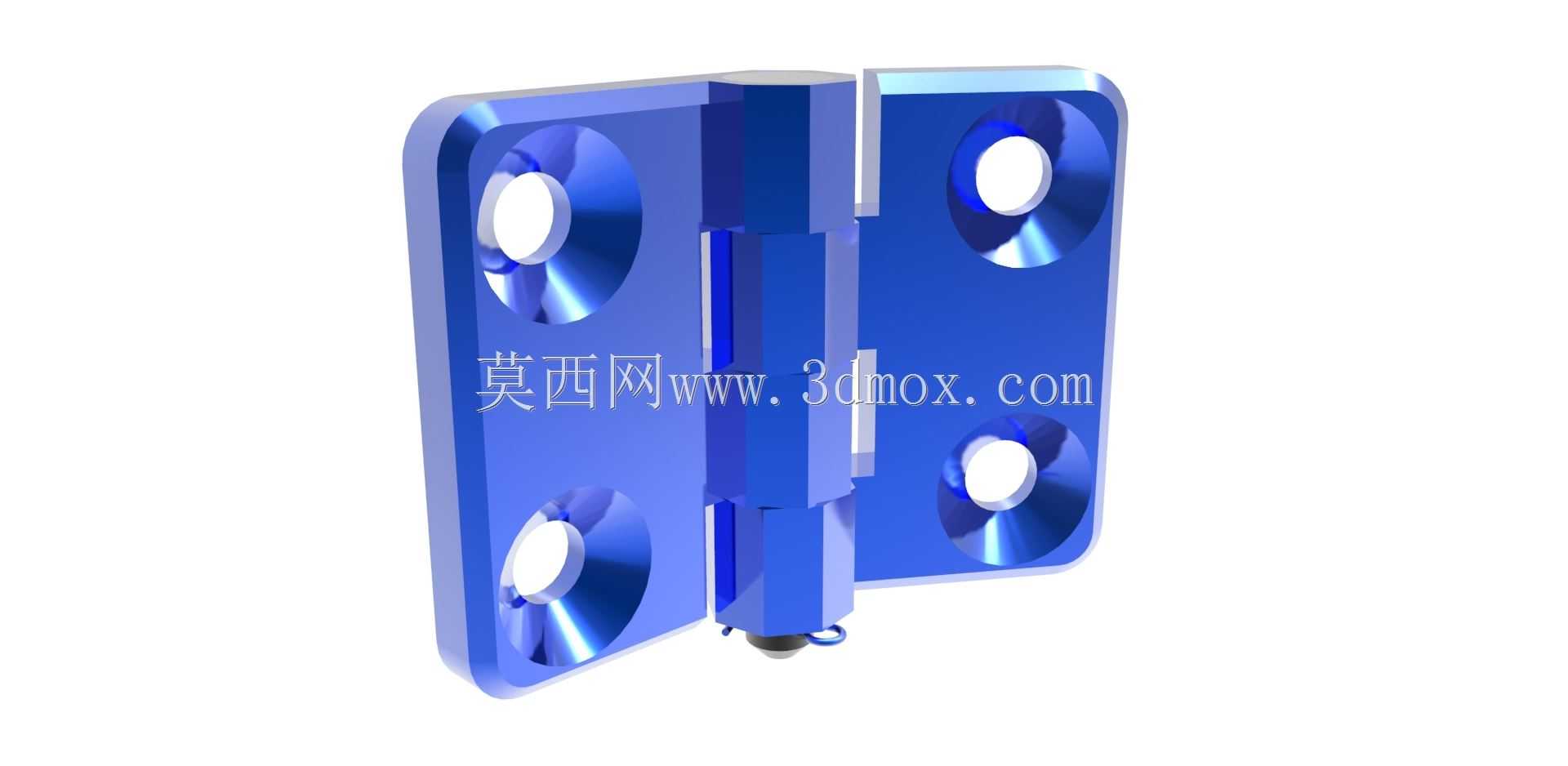

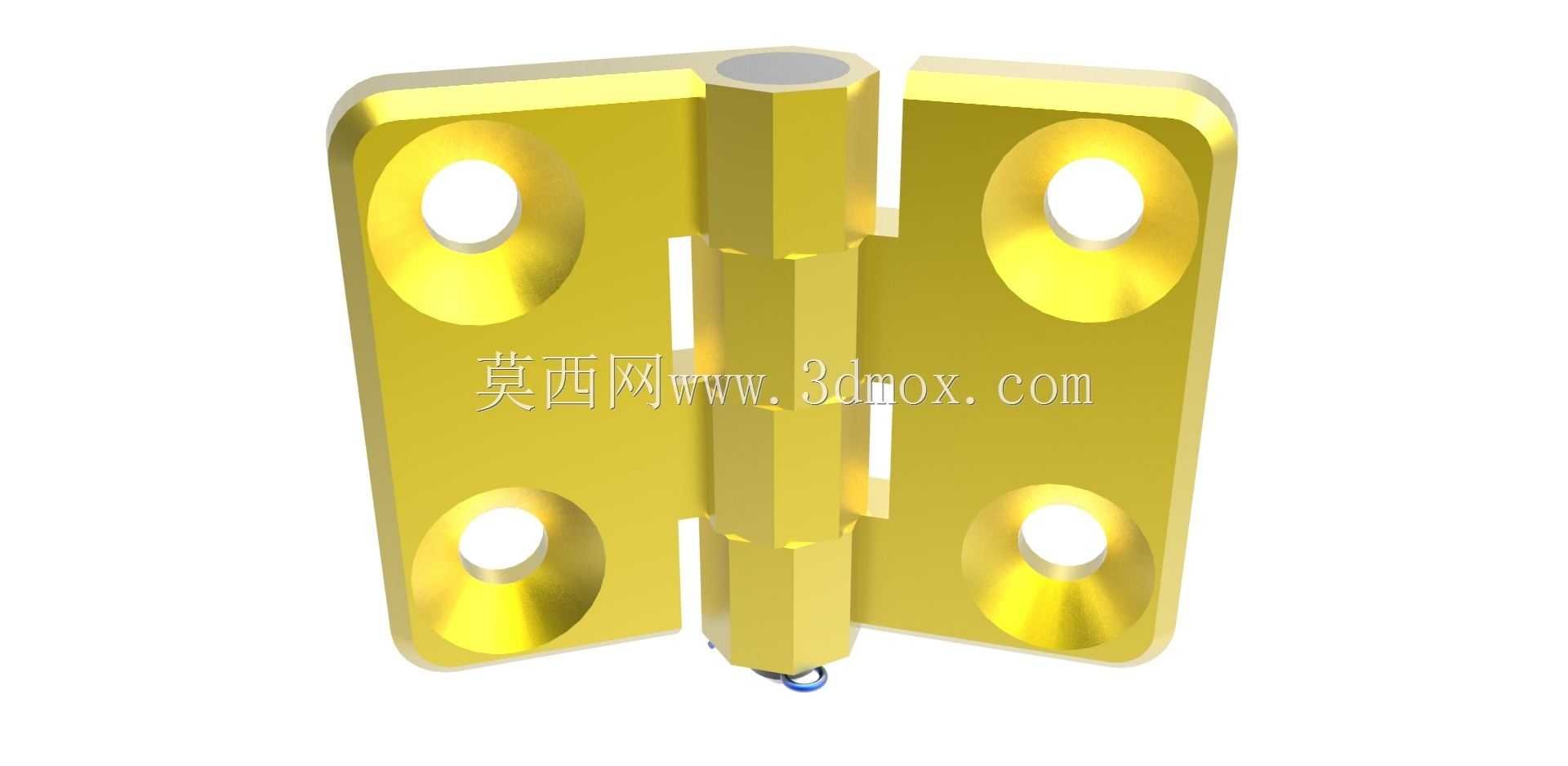

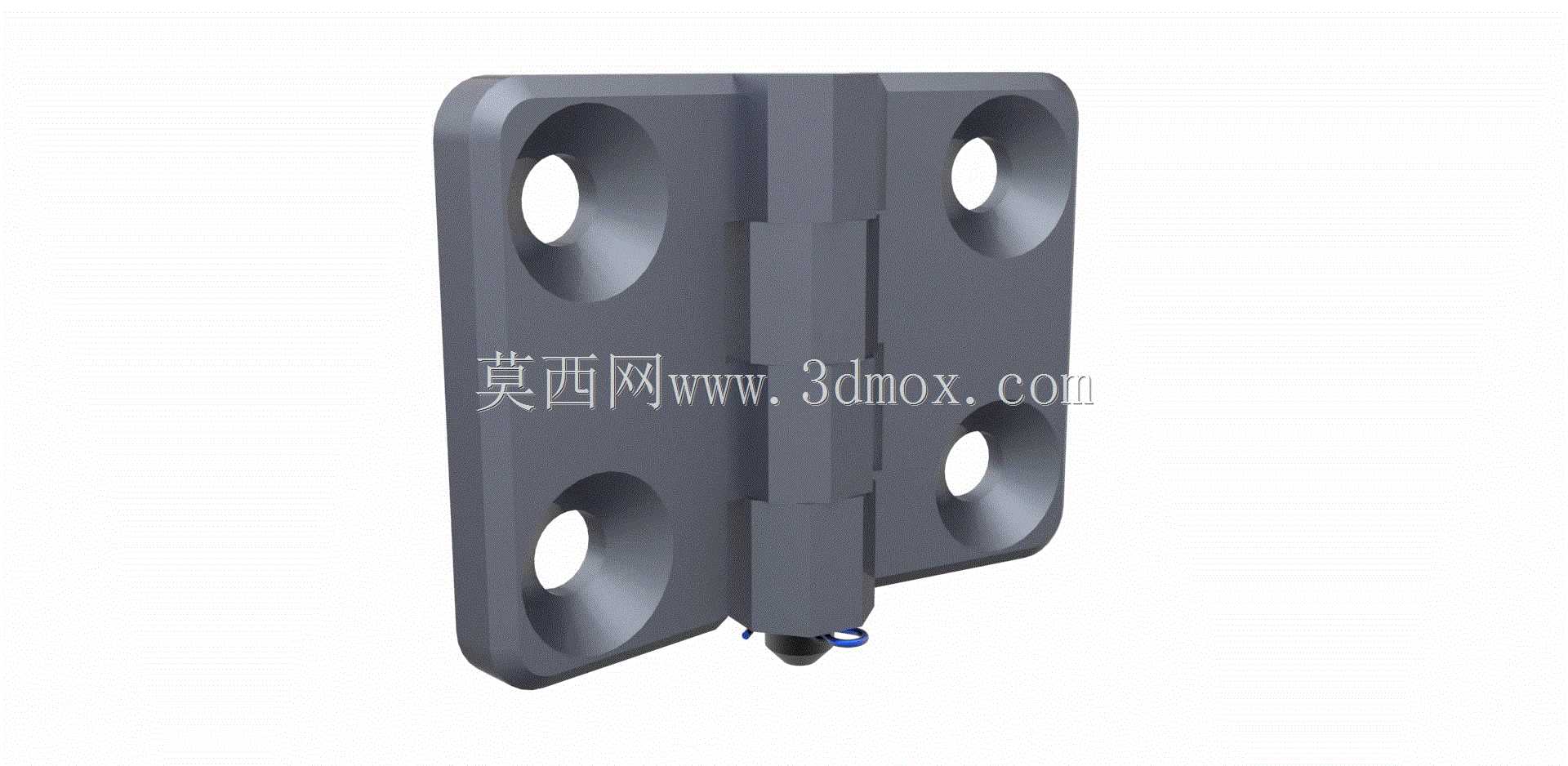

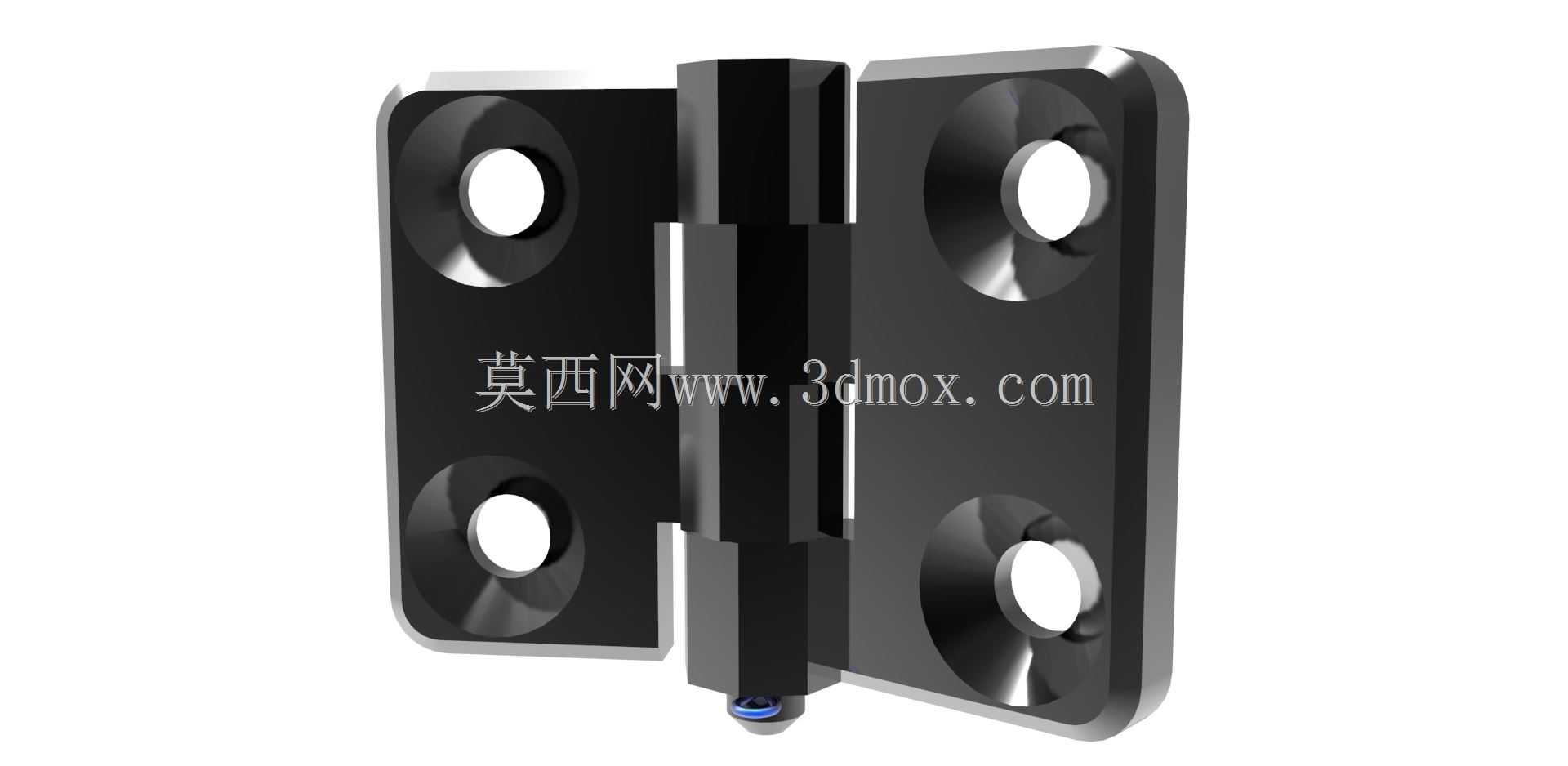

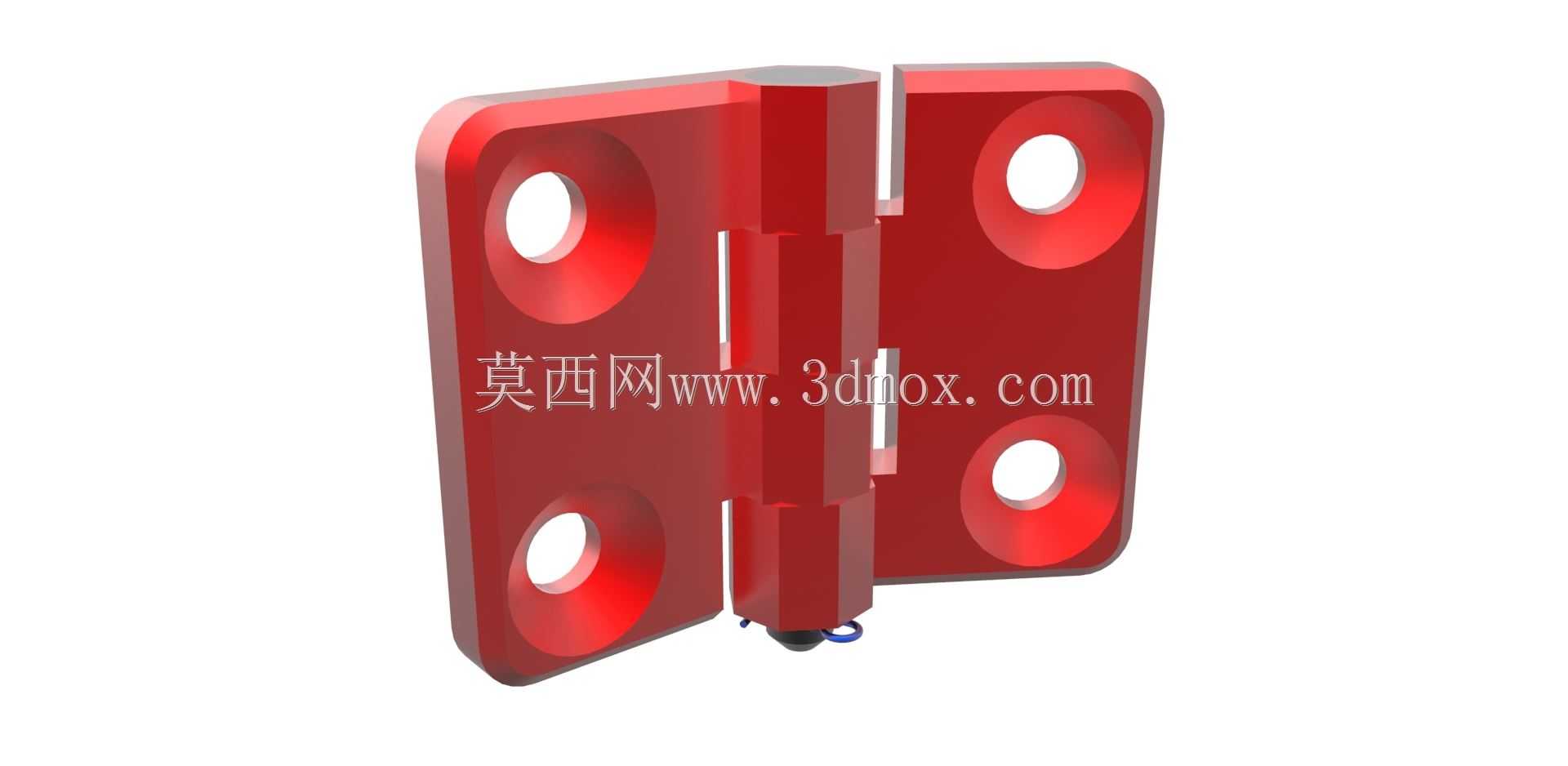

这款车门铰接构件是乘用车辆车门系统的核心连接部件，主要应用于各类民用乘用车、商用运输车的车门与车身侧围的连接场景，承担着车门开合旋转支撑、车门位置限位、车门与车身贴合精度保持的核心作用，是保障车门使用顺畅性、车门密封性能、车辆侧方碰撞安全的关键五金构件。在实际车辆使用场景中，该构件需要承受车门自身重量带来的长期静载荷，还要应对车辆行驶过程中颠簸振动带来的交变冲击载荷，同时要满足数万次开合循环的疲劳耐久要求，在车辆发生侧碰时还要配合车门结构传递碰撞力，避免车门意外脱开侵入乘员舱。从功能特性来看，这款铰接件采用对称式双页片铰接结构，两个安装页片分别通过沉头安装孔与车身侧围安装座、车门内板安装位固定，沉头孔设计可以让安装螺栓头部完全沉入页片平面内，避免螺栓突出干涉车门开合运动，也能让安装贴合面更加平整，保证连接刚度。中间的铰接转轴采用带轴向限位的销轴结构，底部设置防脱卡簧结构，避免长期使用过程中销轴窜动脱出，转轴配合间隙经过精准设计，既可以保证车门开合旋转无卡滞，又能控制页片之间的旷量，避免车门行驶过程中出现异响、下沉错位的问题。在设计思路上，这款构件优先考虑了安装适配性与结构强度，两个安装页片的安装孔位间距、孔位大小都按照主流车型的车门安装边界设计，页片采用加厚的钣金冲压后机加工成型，边缘做圆角钝化处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中提升结构抗疲劳性能。铰接部位的转轴与页片轴孔采用间隙配合设计，预留了润滑脂存储空间，可以在长期使用过程中保持转轴部位的润滑效果，减少开合磨损。从安装边界来看，这款铰接件整体为方正的对称结构，两个安装页片的平面度公差控制在0.1mm以内，保证安装后与车门、车身的贴合面完全贴合，不会出现安装应力导致的构件变形；四个安装沉孔的位置度公差严格控制，能够适配对应车型的预装螺栓孔位，不需要现场额外打孔调整，安装后车门的开合旋转轴线与设计位置完全重合，保证车门与车身周边的间隙均匀，配合车门密封条实现良好的隔音、防水密封效果。同时该铰接件的旋转角度范围覆盖常规车门的最大开合角度，不会出现车门开启到最大位置时的结构硬干涉，能够满足乘客上下车、物品搬运的车门开度需求。
