立式多轴联动工业作业执行装置

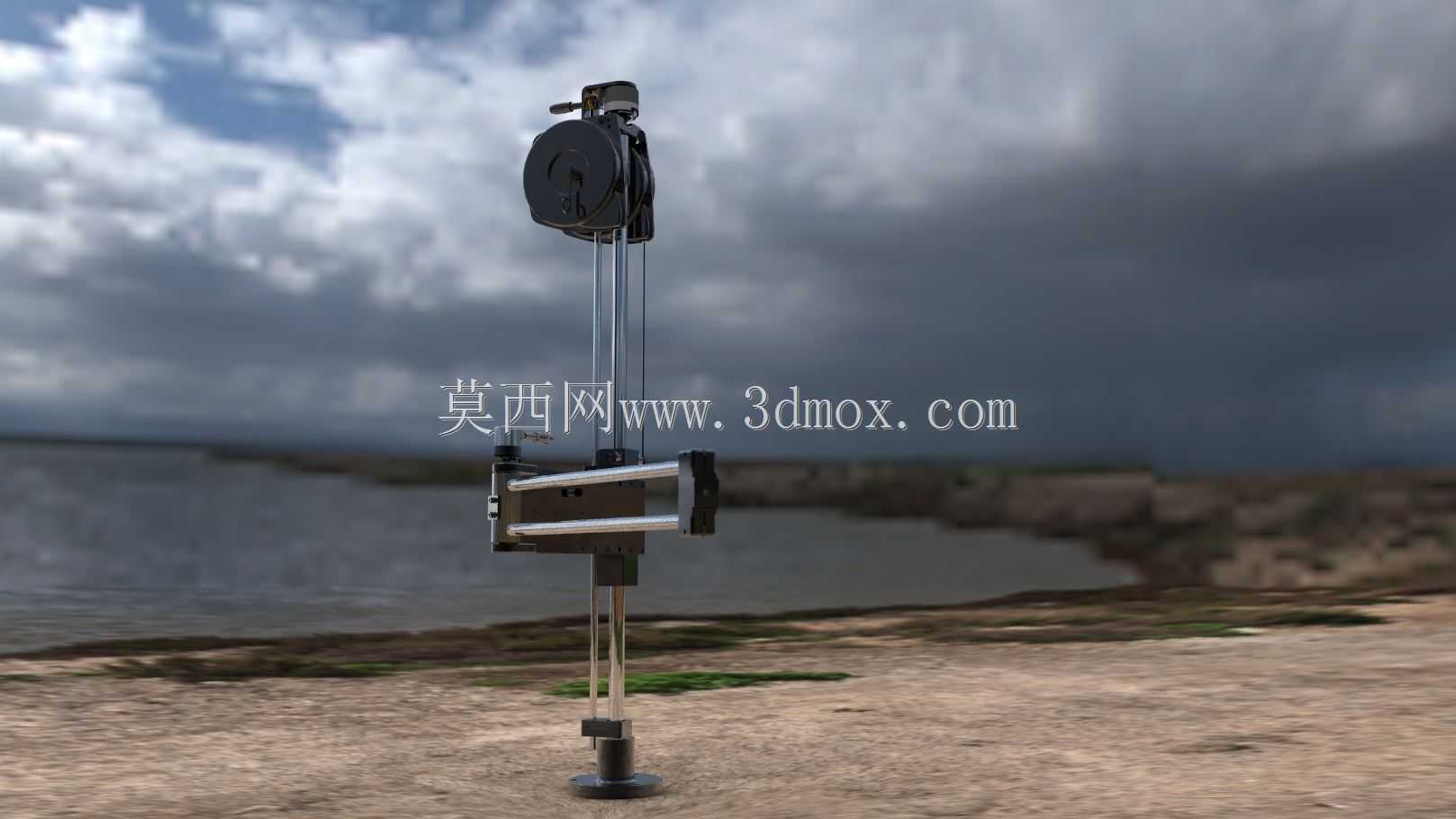

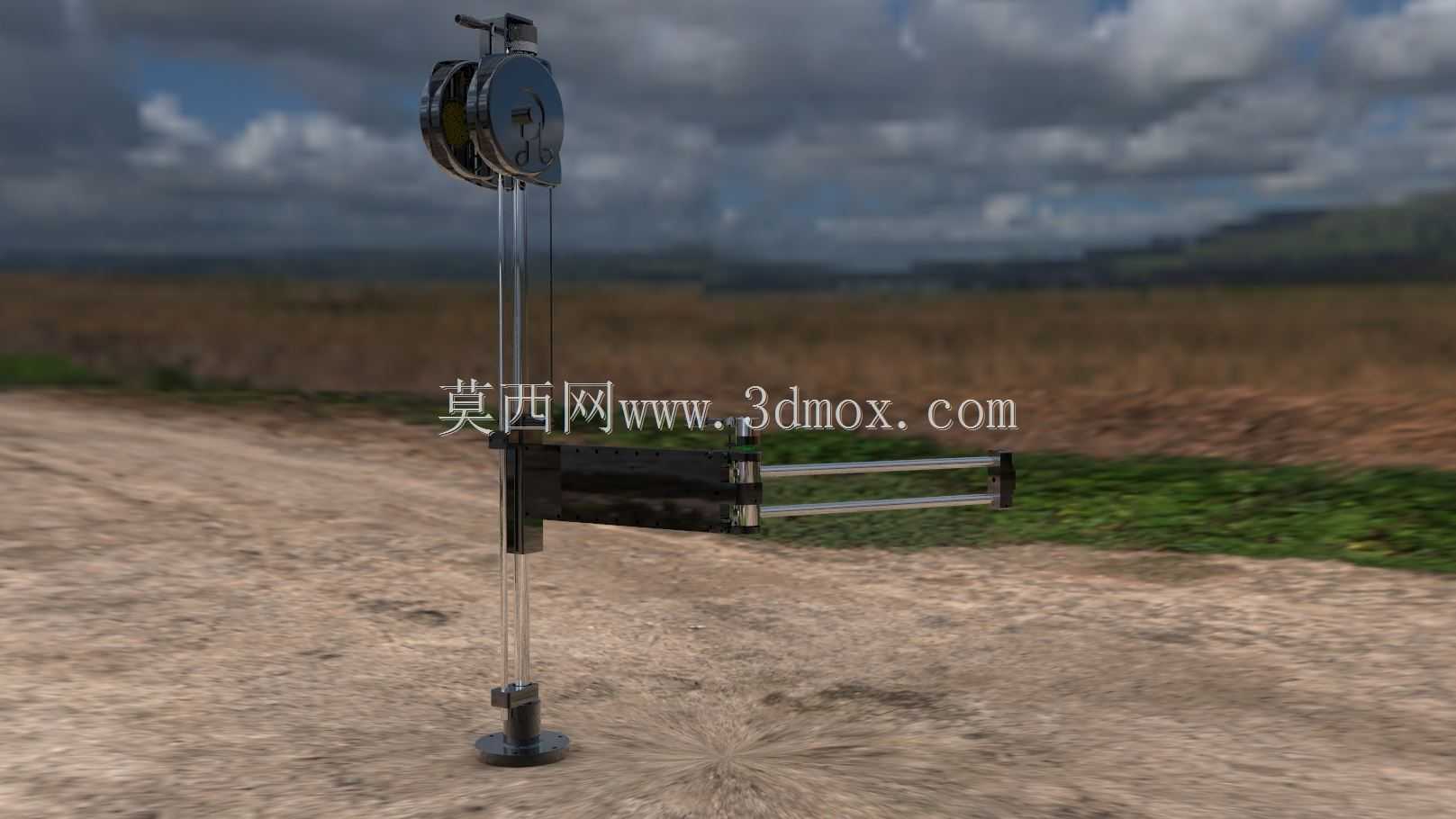

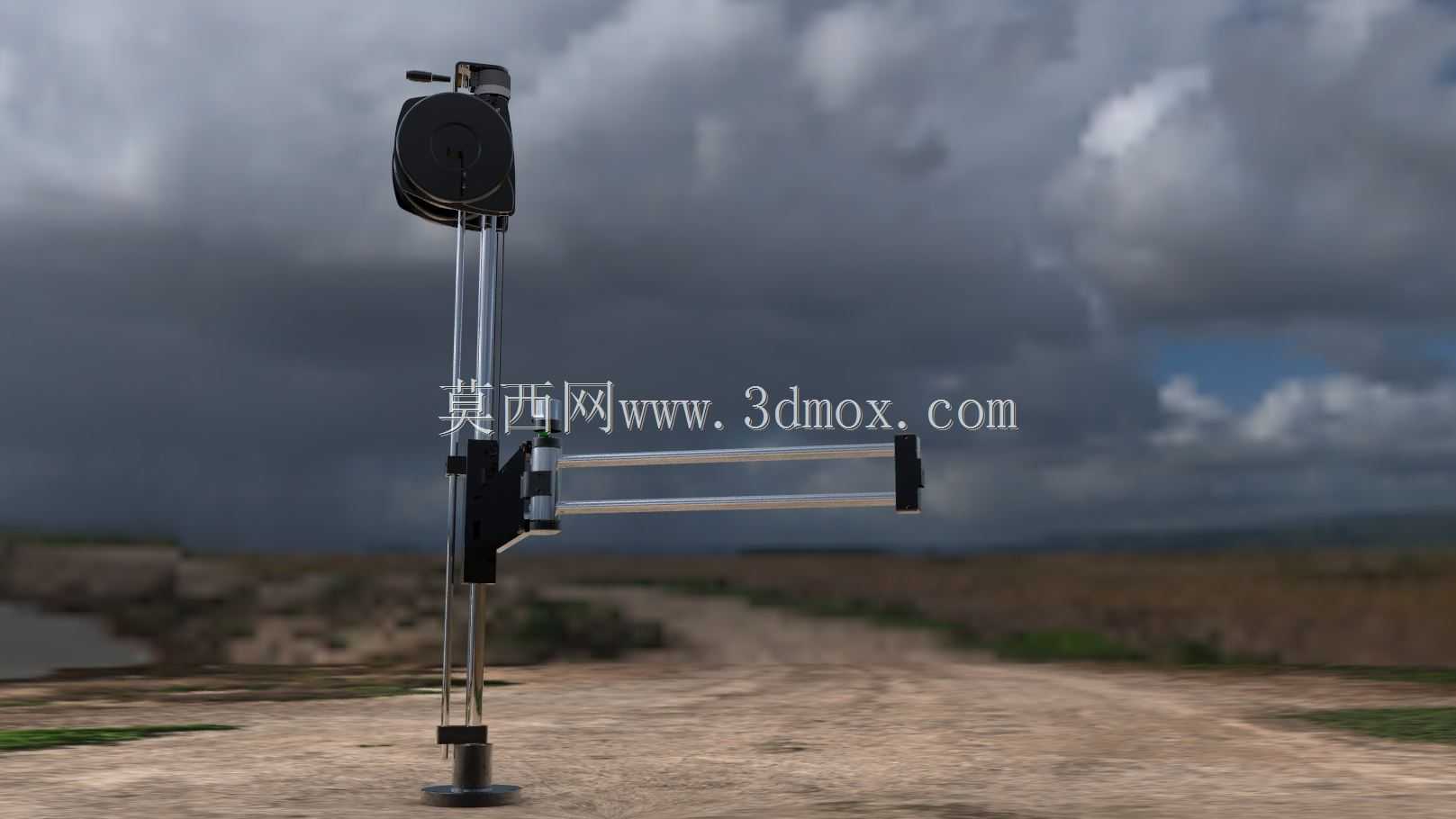

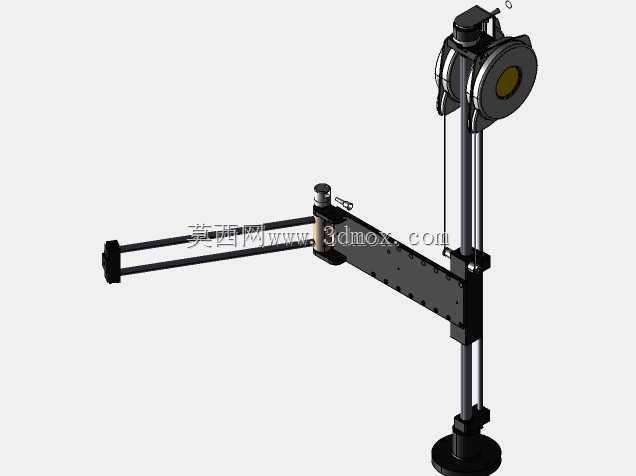

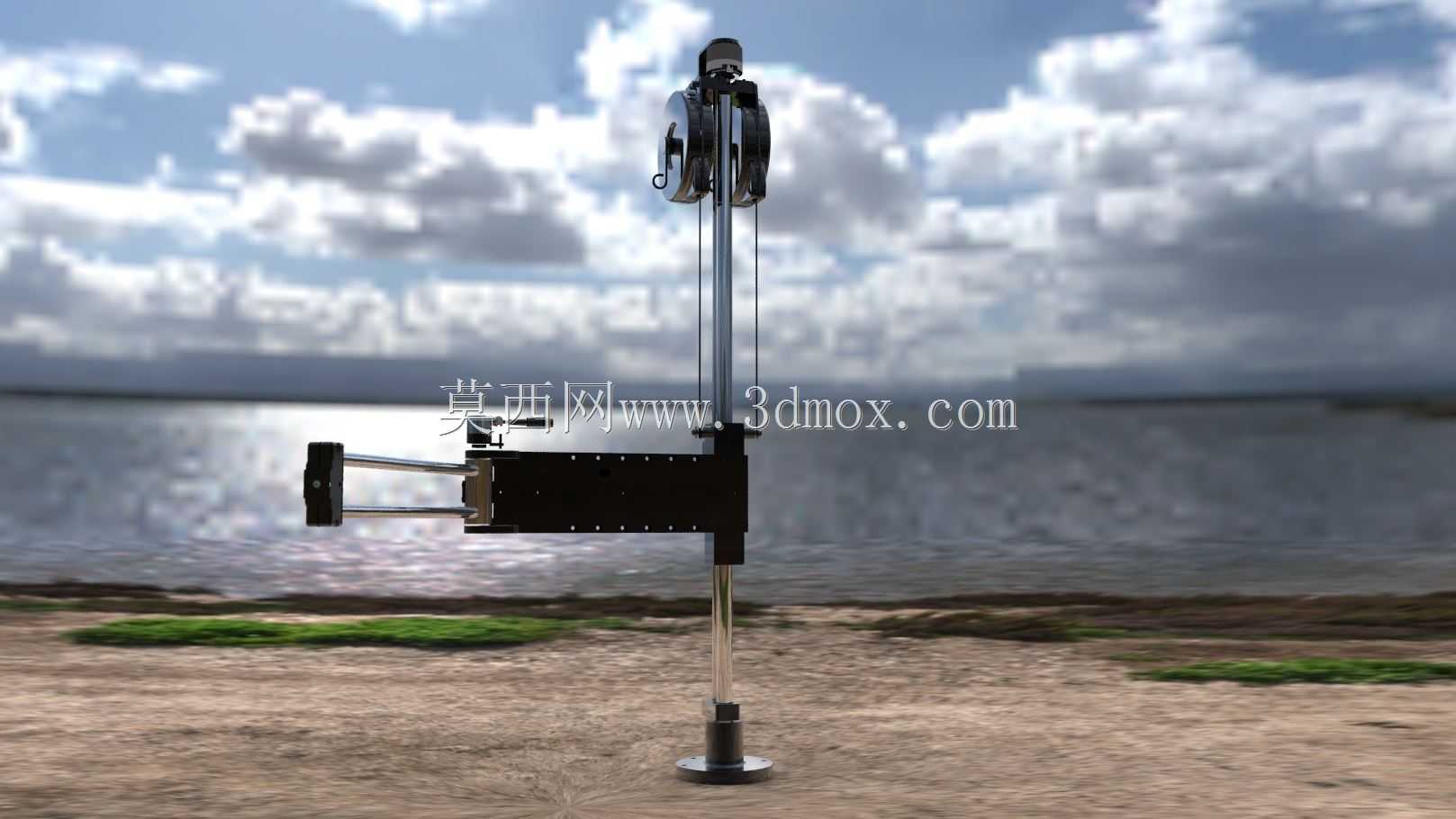

该立式作业执行装置主要面向工业生产线上的精密装配、工件定位及辅助加工作业场景，可适配汽车零部件装配、五金件加工定位、小型工件转运等多类生产环节，能够在固定工位完成水平方向的伸缩进给与垂直方向的高度调整，配合末端执行机构可完成拧紧、压装、点位搬运等常规工业作业，替代人工完成重复性高、定位精度要求严苛的工位操作，有效降低一线操作工人的劳动强度，减少人工操作带来的定位误差，提升生产线的作业一致性与生产效率。装置整体采用立式落地安装结构，底部设置圆形安装底座，可通过膨胀螺栓直接固定在车间硬化地面或专用工作台台面上，安装时需保证底座平面的水平度偏差不超过千分之二，避免垂直立柱长期受力出现偏斜，影响进给精度；垂直方向采用镀铬光杆作为导向支撑，搭配内置的线性传动组件实现末端执行部分的上下升降调节，升降行程可根据实际工位需求做适配调整，常规工况下垂直调节范围可覆盖0.8米至1.8米的作业高度，适配不同高度的生产线工作台与待加工工件尺寸。水平方向配置双导杆支撑的伸缩滑台，滑台采用硬质铝合金材质做轻量化处理，表面做阳极氧化处理提升耐磨性能，伸缩进给过程中双导杆可提供足够的抗扭刚度，避免末端负载时出现滑台下垂、偏转的问题，水平伸缩行程可覆盖0至0.6米的作业范围，能够满足工位上不同距离点位的作业需求，滑台表面预留了标准化的执行机构安装孔位，可快速适配拧紧轴、夹爪、压装头等不同功能的末端作业部件，无需额外做安装板的定制加工。设计过程中优先考虑了装置的工位适配性与维护便捷性，整体结构采用模块化拆分设计，垂直立柱、水平滑台、顶部传动组件均可单独拆分更换，日常维护时无需整体拆解装置，仅需针对磨损部件做单独更换即可，大幅降低后期运维成本；管线采用内置式排布设计，所有动力线缆、信号线缆均从立柱内部与滑台内部的走线槽穿过，避免外部走线在设备运行过程中出现剐蹭、缠绕的问题，提升装置运行的安全性与外观整洁度。顶部集成的传动组件采用集成化设计，将驱动单元、传动轮组、限位组件整合在同一壳体内，减少外部粉尘、切削液对传动部件的侵蚀，适配车间内多粉尘、少量切削液飞溅的复杂作业环境；装置整体的安装边界要求为底座周边预留不小于0.3米的操作维护空间，水平伸缩方向无固定障碍物遮挡，避免装置运行过程中出现碰撞干涉，可直接对接生产线的PLC控制系统，接收工位的作业信号完成自动化的作业流程，也可搭配手动控制盒完成单点的手动调试作业，适配不同自动化程度的生产线改造需求。
