WS-1500型水冷式磨削电主轴结构设计

这款WS-1500水冷芯轴是面向高速精密加工场景打造的核心功能部件，主要适配中小型数控磨床、精雕机以及高速钻铣设备的主轴单元，在精密模具加工、小型五金零件精加工、有色金属高速切削等场景中承担核心的旋转驱动与刀具装夹功能，能够在高转速持续作业工况下维持稳定的加工精度，避免普通风冷主轴长时间作业出现的热变形、转速波动等问题。

从实际用途来看，该水冷芯轴替代了传统主轴结构中复杂的皮带传动、齿轮传动链路，将驱动电机与主轴芯轴做集成式设计，大幅缩短了传动链长度，减少了传动环节带来的振动与能量损耗，能够实现更高的极限转速与更平稳的运行状态，在连续长时间的精加工工序中，可以稳定保持刀具的旋转精度，保障加工工件的表面光洁度与尺寸公差一致性。

在功能特性设计上，这款芯轴采用循环水冷的温控方案，在主轴壳体内部设计了密闭的循环冷却流道，外接恒温冷却水循环系统后，可以持续带走主轴高速运转时内部定子、转子以及轴承摩擦产生的热量，将主轴工作时的外壳温升控制在极低范围内，从根源上降低热伸长对加工精度的影响；同时芯轴的上下端配置了高精度配对角接触轴承，通过预紧结构调整轴承游隙，兼顾高转速下的承载能力与旋转精度，输出端采用标准的ER型夹头装夹结构，可以适配不同柄径的磨削刀具、铣刀与钻头，满足多工序加工的装夹需求。

设计思路上，这款芯轴遵循紧凑化、高刚性的设计原则，整体采用圆柱形一体化壳体结构，外壳选用导热性能优异的金属材质，既可以保障冷却流道的结构强度，也能辅助热量快速传导至冷却介质；内部的转子与芯轴做一体化动平衡校正，在出厂精度等级上达到高速主轴的动平衡要求，避免高转速下出现共振问题；尾部设计了水电接口集成区域，将冷却管路接口、动力线缆接口、气密封接口做集中布局，减少设备安装时的管线排布复杂度，同时主轴前端配置气密封结构，可以在加工时阻挡切削液、粉尘进入主轴内部轴承腔，延长轴承的使用寿命。

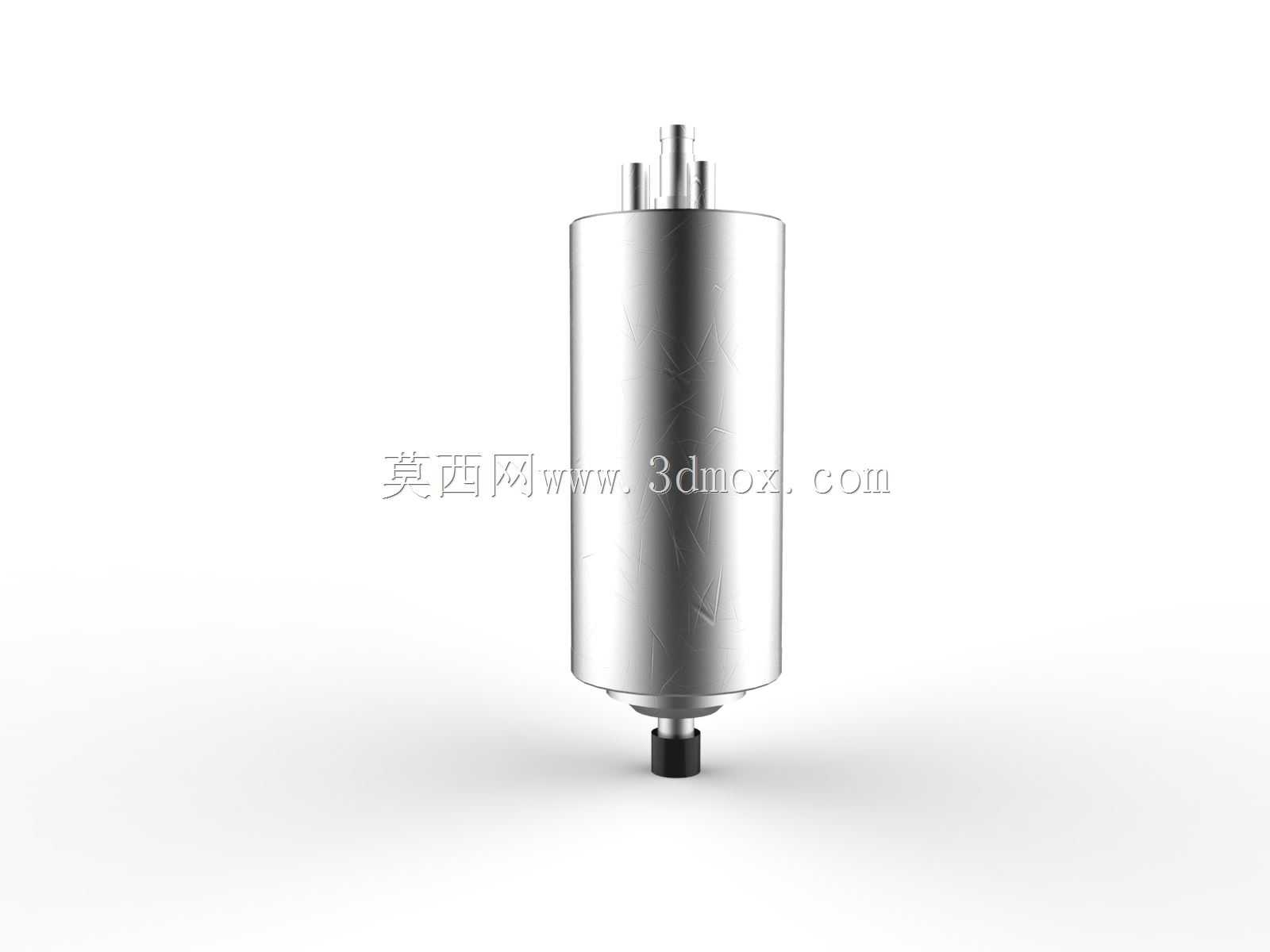

从安装边界来看，这款芯轴整体为等直径圆柱主体结构，安装时可以通过配套的锁止抱箍固定在设备的主轴安装座上，不需要额外设计复杂的安装法兰结构，适配大部分中小型加工设备的主轴安装空间；主体直径控制在常规高速主轴的通用尺寸区间内，整体长度兼顾了内部电机、轴承的布局空间与设备Z轴的行程范围，安装时不需要对原有设备的结构做大幅改造，尾部的管线预留了足够的弯曲半径空间，避免设备Z轴上下移动时出现管线拉扯、弯折的问题，输出端的刀具装夹位置突出于安装抱箍端面，预留了足够的刀具装卸操作空间，也避免加工时工件与主轴壳体发生碰撞干涉。
