法兰螺母安装固定壳体结构设计

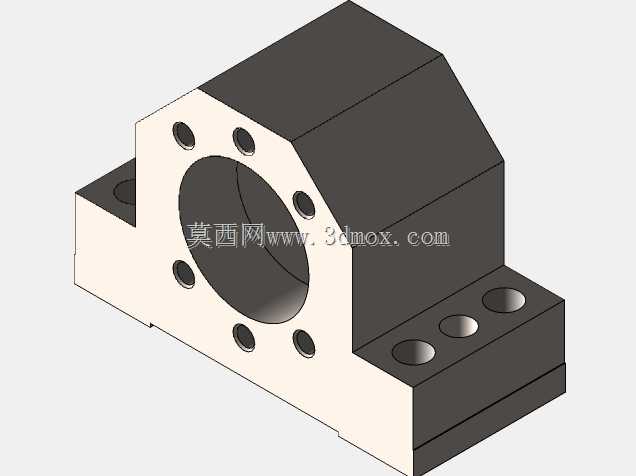

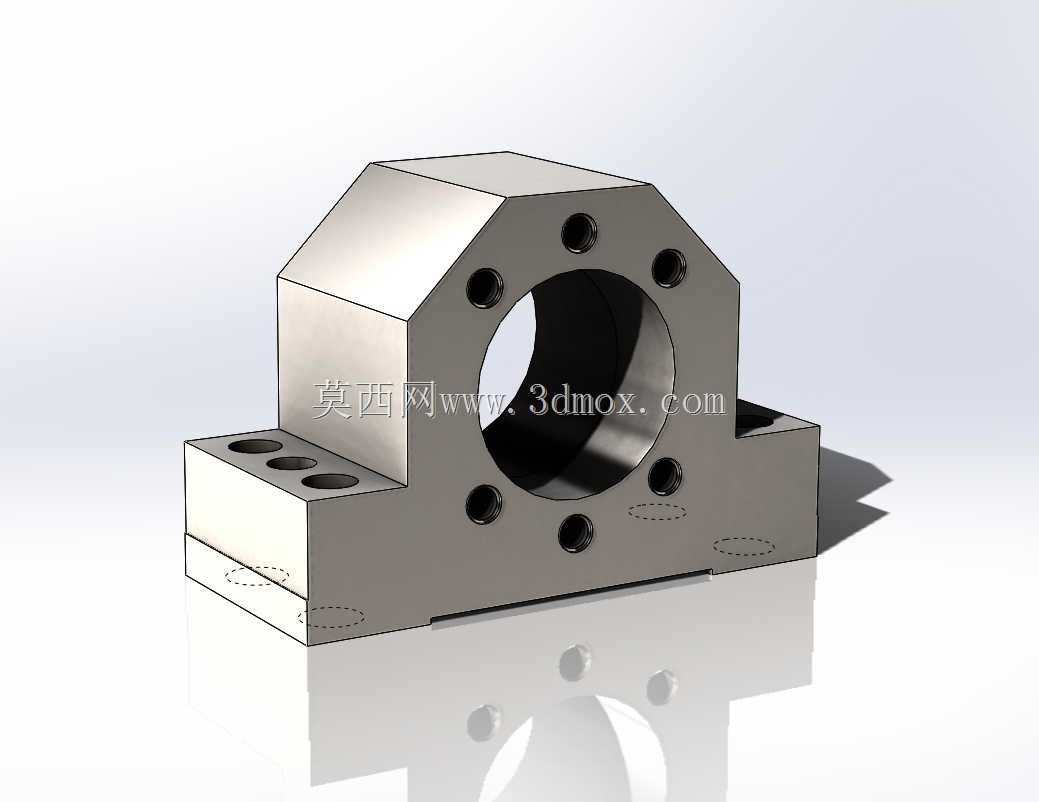

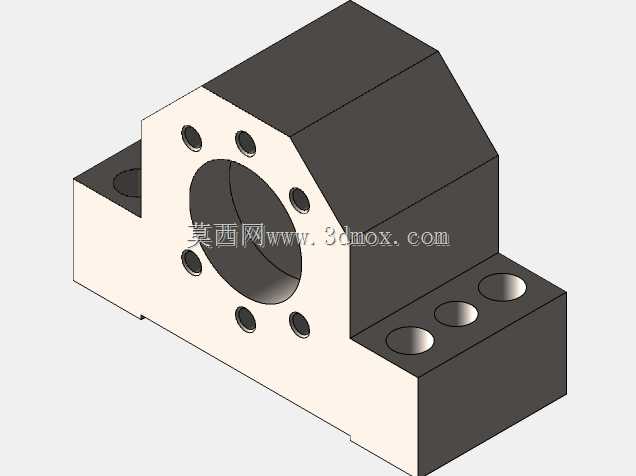

这款法兰螺母壳体是工业传动与进给系统中用于承载、定位法兰式传动螺母的核心支撑构件，主要应用于各类直线进给模组、精密机床滑台、自动化移栽设备、线性执行机构的传动单元中，承担着固定传动螺母、抵消传动轴向载荷、保障传动副同轴精度的关键作用，是将旋转运动转化为直线运动的传动结构中不可或缺的支撑部件。在实际设备运行过程中，法兰螺母与滚珠丝杠或梯形丝杠配合，当丝杠旋转时，螺母会沿丝杠轴向做直线运动，而该壳体则通过自身的刚性结构将螺母牢牢锁定，把螺母的直线运动传递给滑台、工装夹具等执行端，同时承受传动过程中产生的径向倾覆力矩与轴向推拉载荷，避免螺母出现偏摆、移位，保障整套传动系统的运行精度与结构稳定性。从功能特性来看，该壳体采用一体化块状结构设计，主体为高强度金属材质加工而成，整体刚性充足，能够适配中等载荷的直线传动场景。壳体中部设置大尺寸圆形通孔，用于容纳法兰螺母的主体部分，通孔周围均匀分布多个螺栓安装孔，可通过内六角螺栓将法兰螺母的法兰端面与壳体紧密锁合，保证螺母与壳体的连接无相对窜动；壳体底部两侧延伸出带安装孔的固定翼板，翼板上的沉孔可用于将整个壳体组件固定在设备滑台或者移动托架上，安装后贴合面平整，能够有效分散传动过程中的应力，避免局部应力集中导致的构件变形。在设计思路上，这款壳体充分考虑了法兰螺母的安装适配性与现场装配的便捷性：中部腔体的尺寸与对应规格法兰螺母的外径精准匹配，装配时螺母可直接嵌入腔体实现径向定位，无需额外调整同轴度；周围的螺栓孔位置与法兰螺母的安装孔位完全对应，装配时可快速穿入螺栓完成锁紧；底部翼板的安装孔预留了合理的安装操作空间，即使在紧凑的设备内部空间中，也能顺利完成固定螺栓的锁紧作业。同时壳体的外形做了合理的切削减重设计，在不影响整体结构刚性的前提下去除了非受力区域的多余材料，既降低了构件自身重量，减少移动部件的惯量，提升传动响应速度，也控制了加工成本。从安装边界来看，该壳体的整体轮廓为对称式块状结构，中部圆形安装位的中心高度与配套丝杠的中心高度保持一致，安装后可保证螺母与丝杠的同轴度在合理公差范围内，避免丝杠与螺母出现偏载磨损，延长传动副的使用寿命；底部安装翼板的间距、安装孔的孔径与孔距均适配常规工业滑台的安装尺寸，可直接替换同规格的常规螺母座，无需对现有设备结构做额外改造，适配性较强。壳体的外露棱边均做了倒角处理，既避免加工锐边划伤装配人员，也能减少装配过程中与周边构件的干涉磕碰，整体结构紧凑，占用安装空间小，能够在各类空间受限的自动化设备、精密机床的传动单元中稳定发挥作用，为直线传动副提供可靠的支撑与定位保障。
