带外置天线的双堆叠式迷你主机结构设计

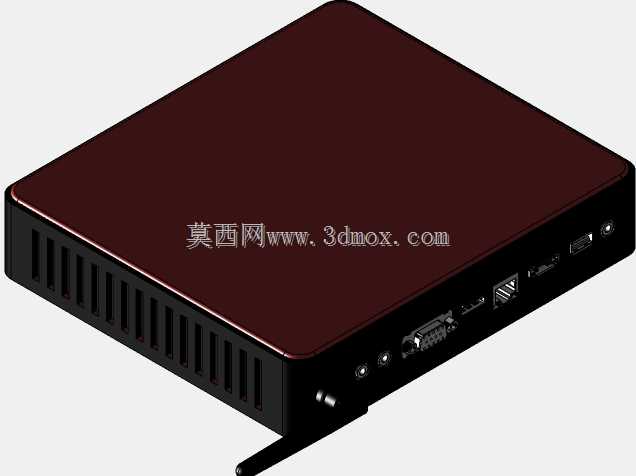

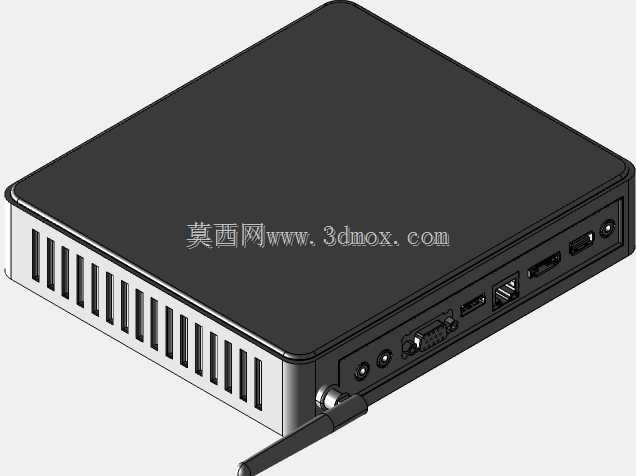

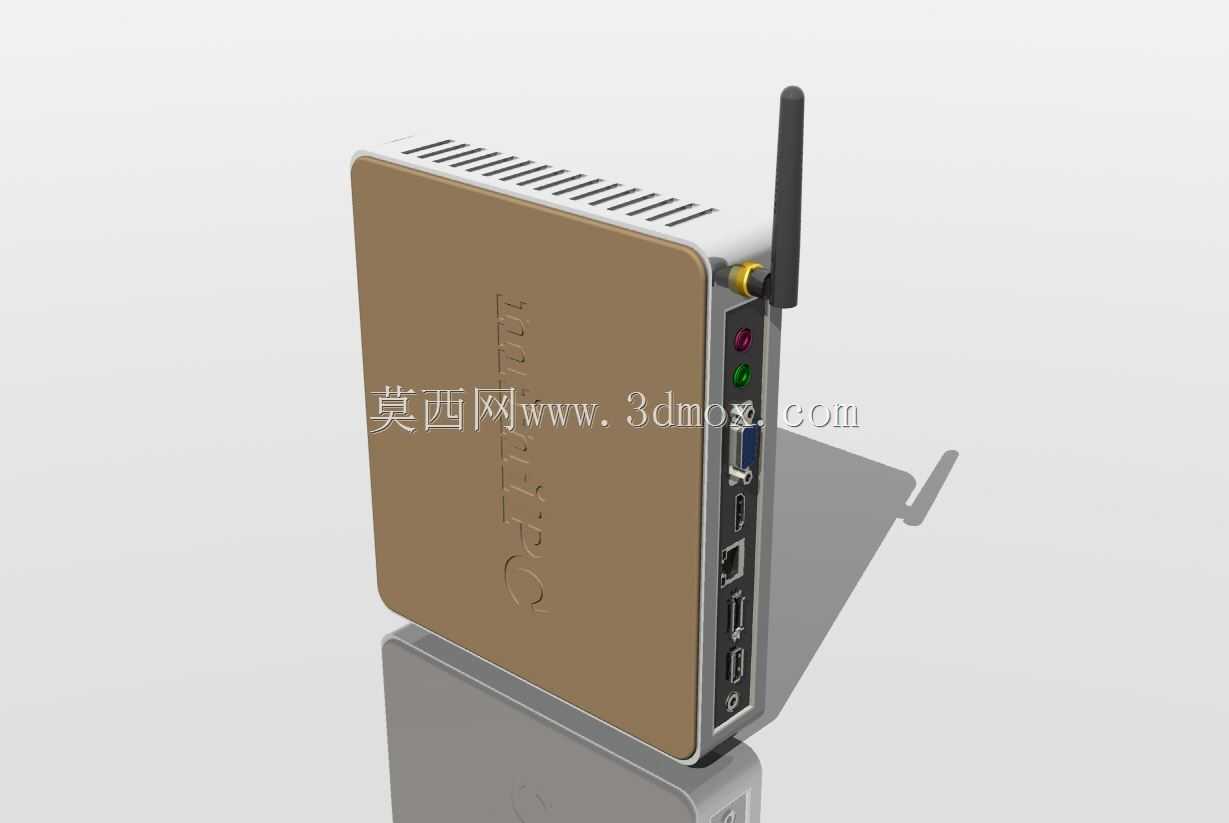

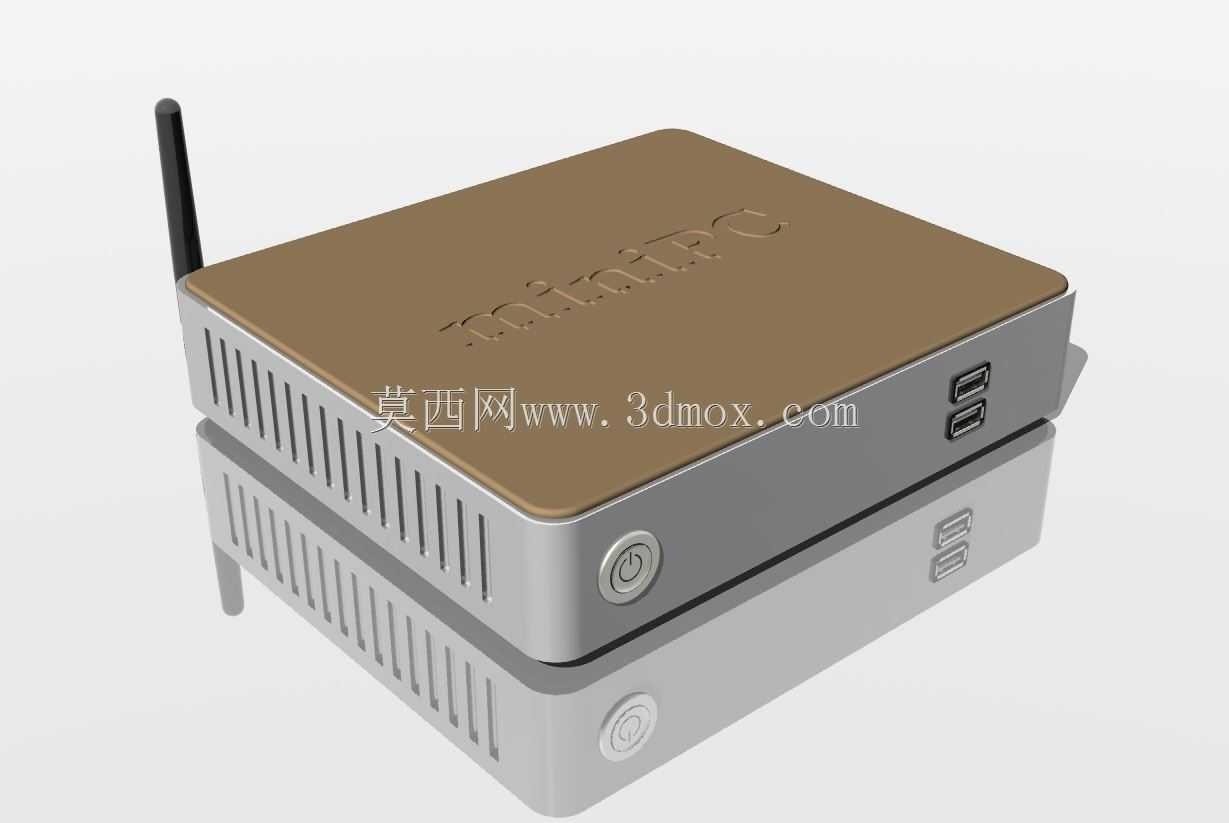

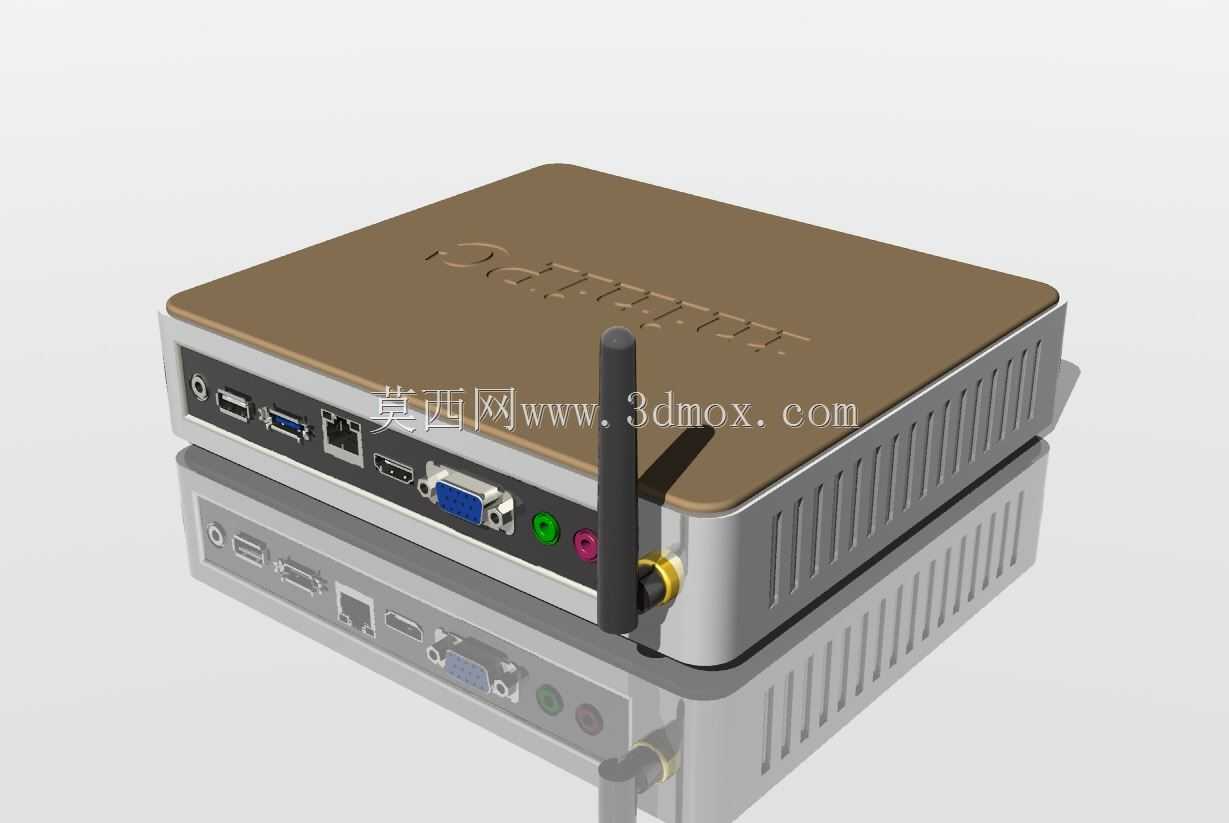

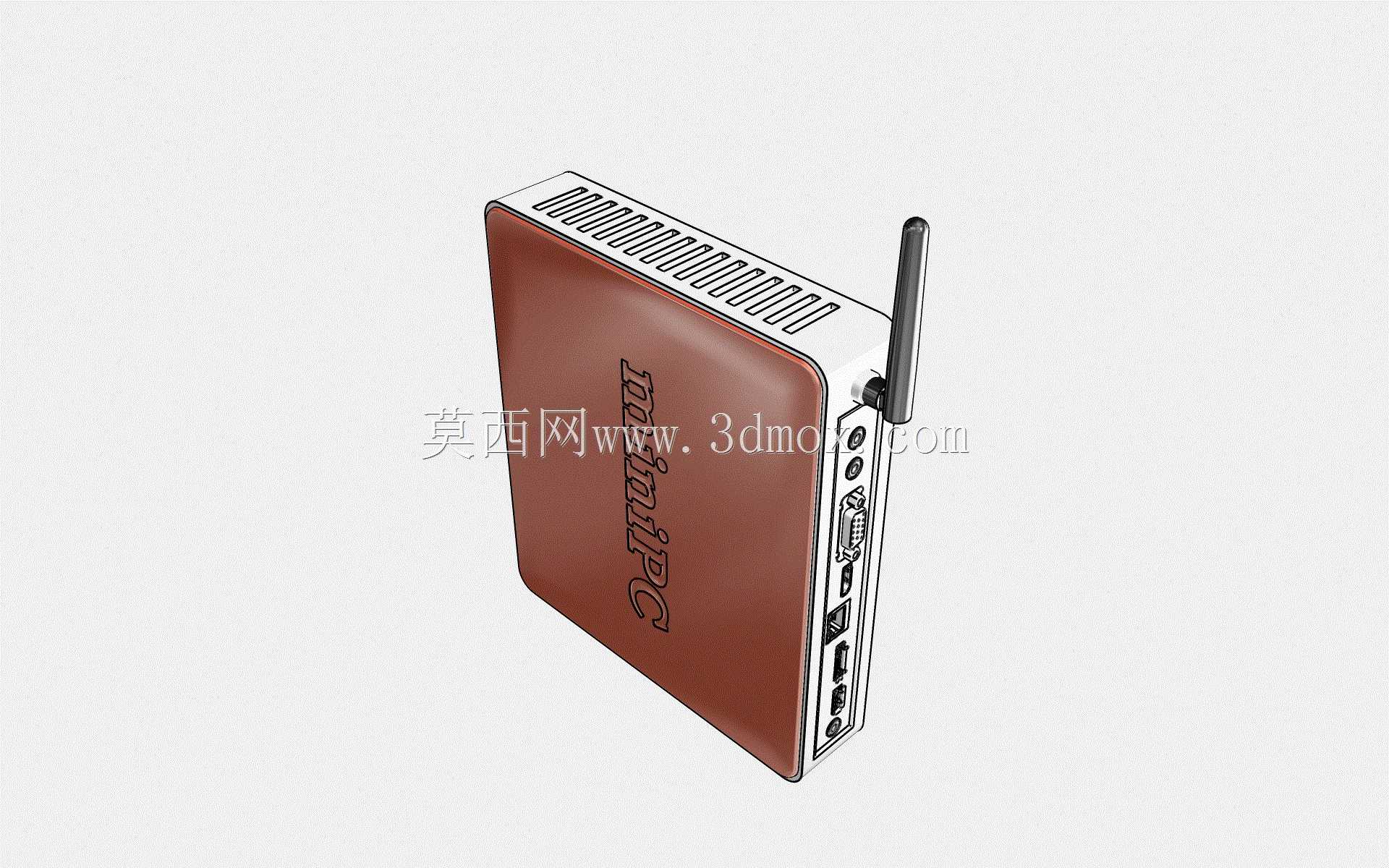

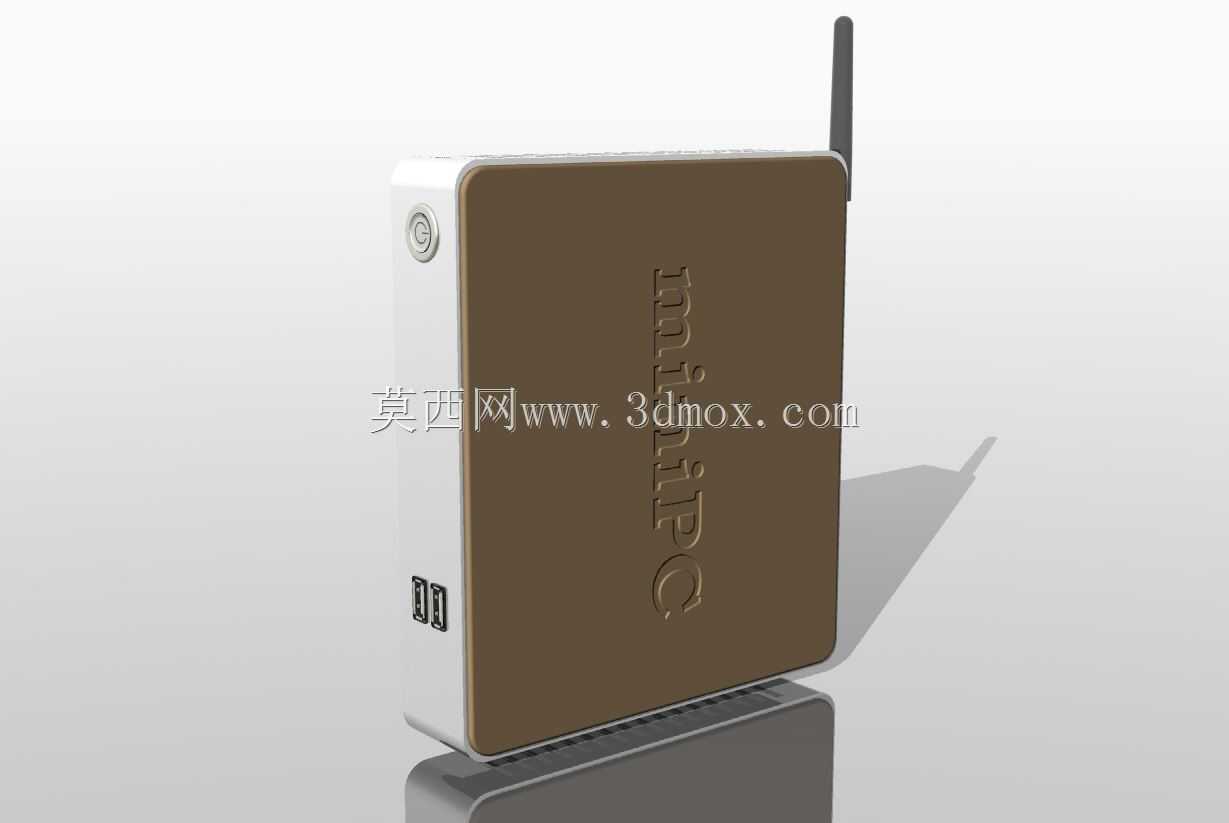

这款迷你主机的结构设计，主要面向紧凑空间下的桌面计算、嵌入式工控、云终端部署等应用场景，可作为办公云桌面瘦客户机、工业现场数据采集终端、家庭影音播放主机、小型门店收银主机使用，能够适配立式摆放、卧式叠放、壁挂安装等多种部署方式，充分满足狭小工位、设备机柜内部、显示屏背部挂载等空间受限场景的使用需求。设备采用上下双层可堆叠的结构设计思路，单台主机厚度控制在极低范围内，多台设备堆叠时可通过上下壳体的定位卡扣实现对齐固定，无需额外安装支架即可完成多机组装部署，有效节省垂直方向的占用空间。机身外壳采用铝合金一体冲压成型的上盖搭配散热格栅侧围设计，上盖表面做磨砂阳极氧化处理，既提升外壳耐磨抗刮性能，也能通过金属壳体辅助内部硬件被动散热，侧围的竖向通风格栅沿机身四周均匀排布，可在无额外风扇的低负载场景下形成自然对流散热通道，降低设备运行噪音。机身接口全部集中布置在前端侧面，依次排布有高清多媒体接口、USB数据接口、有线网络接口、VGA视频输出接口、音频输入输出接口，可同时连接显示设备、有线网络、外设键鼠、音频设备，无需额外扩展坞即可满足常规外接需求；外置高增益WiFi天线通过SMA接头固定在机身侧边角位，天线可自由调整角度，相比内置天线能有效提升无线信号接收强度，适配复杂电磁环境下的无线网络连接需求。设备底部预留有标准壁挂安装孔位，可兼容VESA标准显示器挂架，能够直接固定在显示器背部实现一体化部署，减少桌面空间占用；机身边角做圆弧过渡处理，避免安装维护过程中划伤操作人员，壳体拼接处采用卡扣加隐藏螺丝的固定方式，既保证外壳拼接缝隙均匀美观，也方便后期拆卸维护内部硬件。在安装边界设计上，单台主机的长宽尺寸控制在常规手掌大小范围内，堆叠部署时上下层接口完全对齐，不会出现接口遮挡问题，壁挂安装时预留的走线空间可保证各类线材接头顺利插拔，不会因贴墙安装导致线材弯折损坏。
