手推式内燃驱动便携绞盘设备结构设计

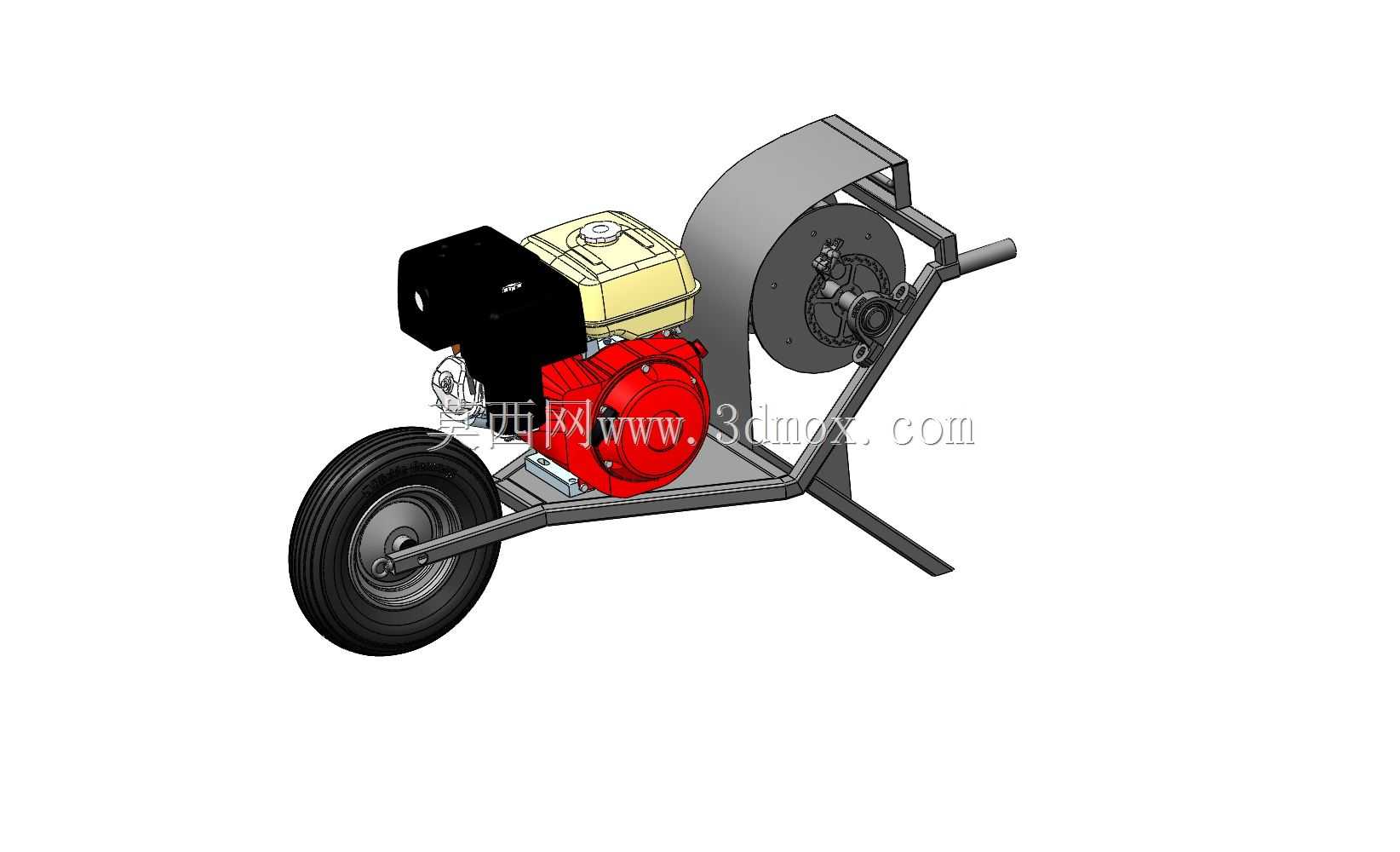

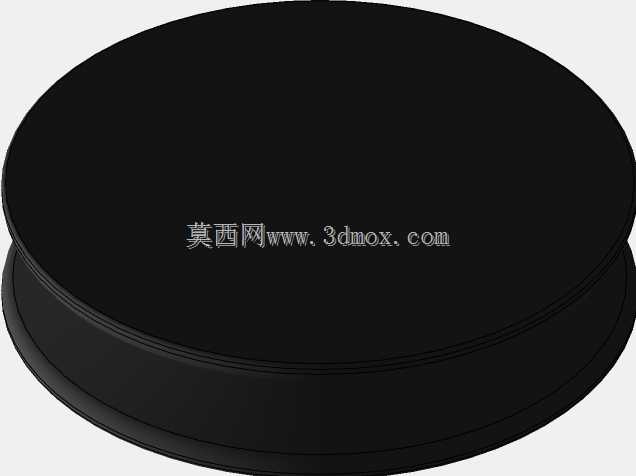

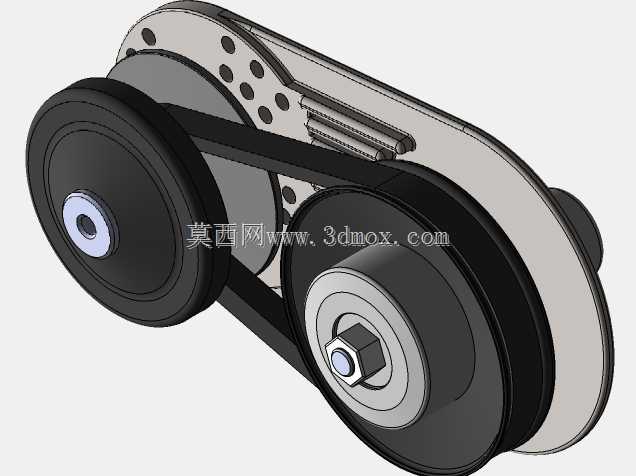

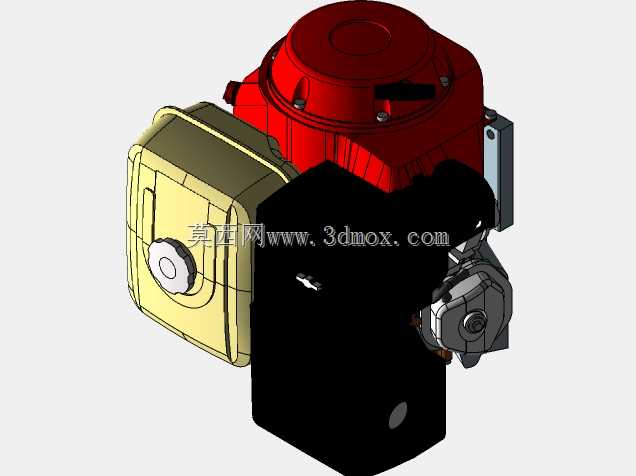

该款手推式内燃驱动绞盘主要面向户外无外接电源的零散牵引作业场景，可广泛应用于林区小规模木材拖运、滩涂作业点位的物资移位、户外小型工程的构件牵拉、农牧场零散草料或围栏构件转运等场景，解决传统固定式绞盘转场困难、电动绞盘依赖供电线路的使用痛点，适配地形复杂、通行条件有限的非硬化作业区域，无需额外搭建供电设施即可快速投入作业。设备采用单轮手推式行走结构，搭配前置支撑驻脚，转场时可通过扶手推行移动，作业时放下驻脚即可形成稳定的三角支撑结构，抵消绞盘牵引作业时产生的反向拉力，避免设备侧翻或移位。动力端采用通用内燃汽油机作为动力源，通过带传动结构将动力传递至绞盘卷筒，传动路径简洁可靠，日常维护保养难度低，适配户外粗放的作业环境，可在常规温湿度条件下稳定输出动力，卷筒侧配置制动结构，可在牵引作业过程中实现载荷锁止，避免牵引物回溜引发安全隐患。设计过程中优先考虑单人操作的可行性，整机重心靠近行走轮轴线位置，推行时无需施加过大的抬升力即可控制转向与移动，扶手高度适配成年操作人员的自然握持高度，长时间转场推行不易产生过度疲劳。卷筒外侧设置弧形防护挡板，可避免钢索收放过程中跳绳、脱槽问题，同时阻挡作业过程中杂物卷入传动区域，提升作业安全性。设备整体外形紧凑，宽度控制在常规人行通道可通行的尺寸范围内，可顺利通过林间小道、田埂等狭窄通行区域，安装边界无需额外固定基础，仅需平整硬质地面即可放置作业，驻脚可根据地面平整度小范围调整支撑角度，在略有起伏的非硬化地面也能获得稳定的支撑效果。尾滚结构设置在绞盘出绳侧，可降低钢索收放过程中的摩擦阻力，同时引导钢索整齐排布在卷筒上，避免钢索乱绳挤压造成的磨损，延长钢索使用寿命。整机结构采用型钢焊接框架，所有传动部件均布置在框架内侧，避免转场过程中与周边障碍物发生磕碰，外露的动力部件预留常规维护操作空间，可在户外现场完成火花塞更换、机油加注、传动带张紧调整等日常维护操作，无需复杂的专用工装即可完成常规保养作业，适配户外作业缺乏专业维保条件的使用场景。
