入门级望远镜配套克雷福德调焦器结构

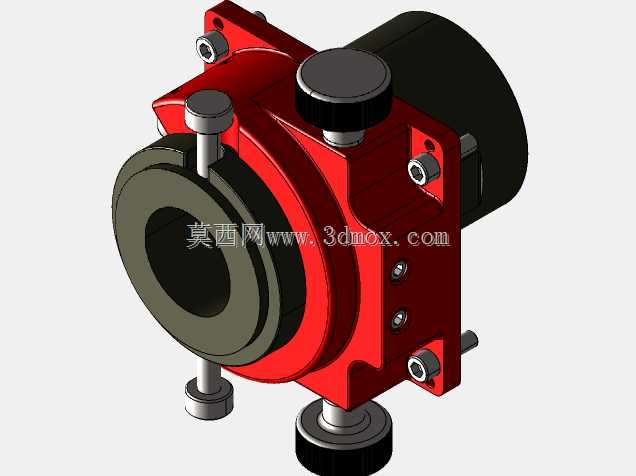

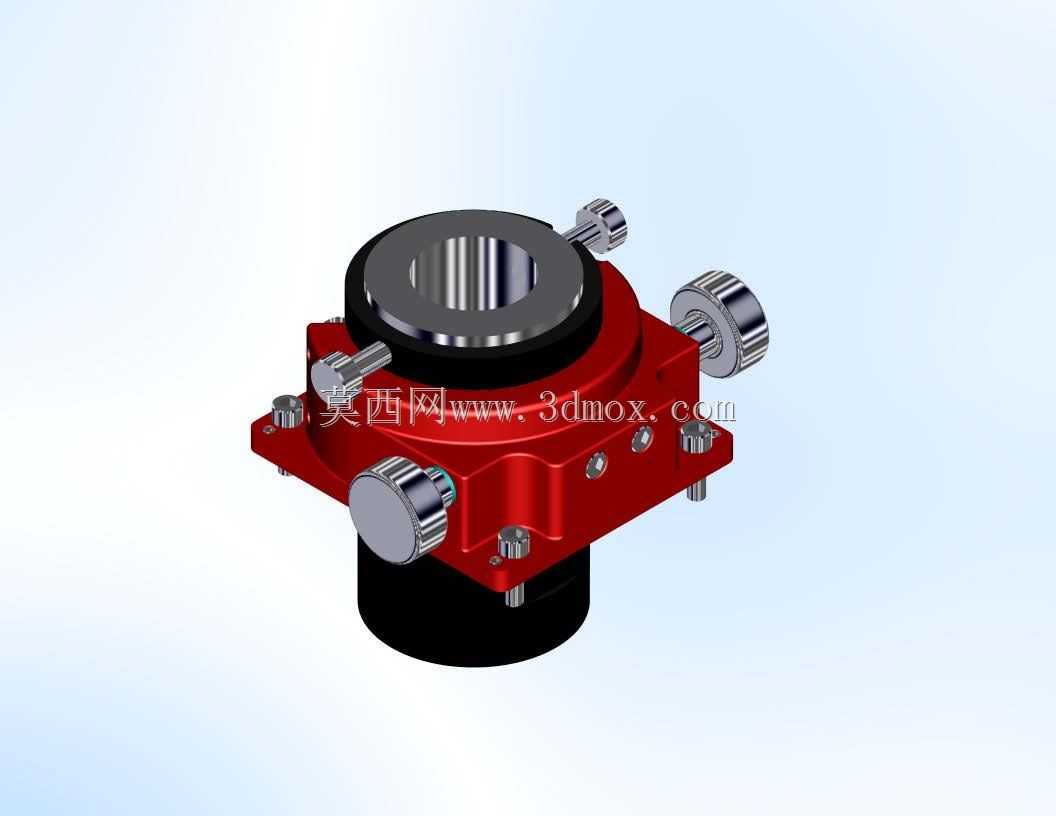

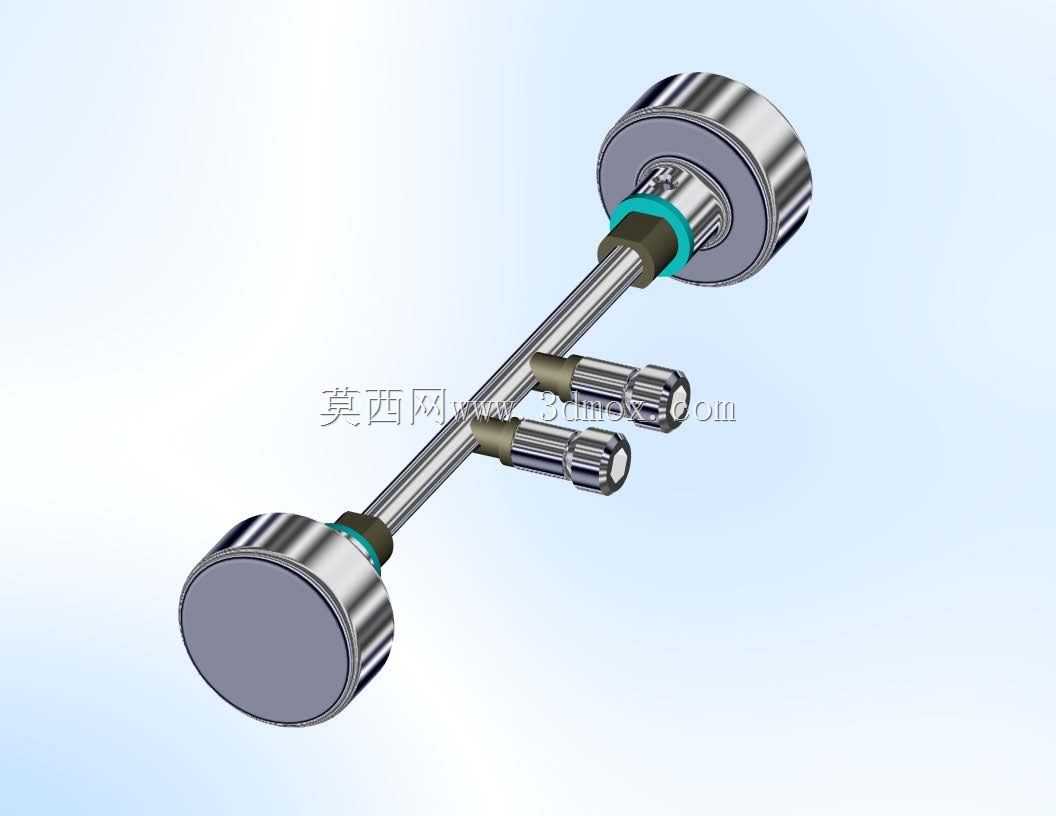

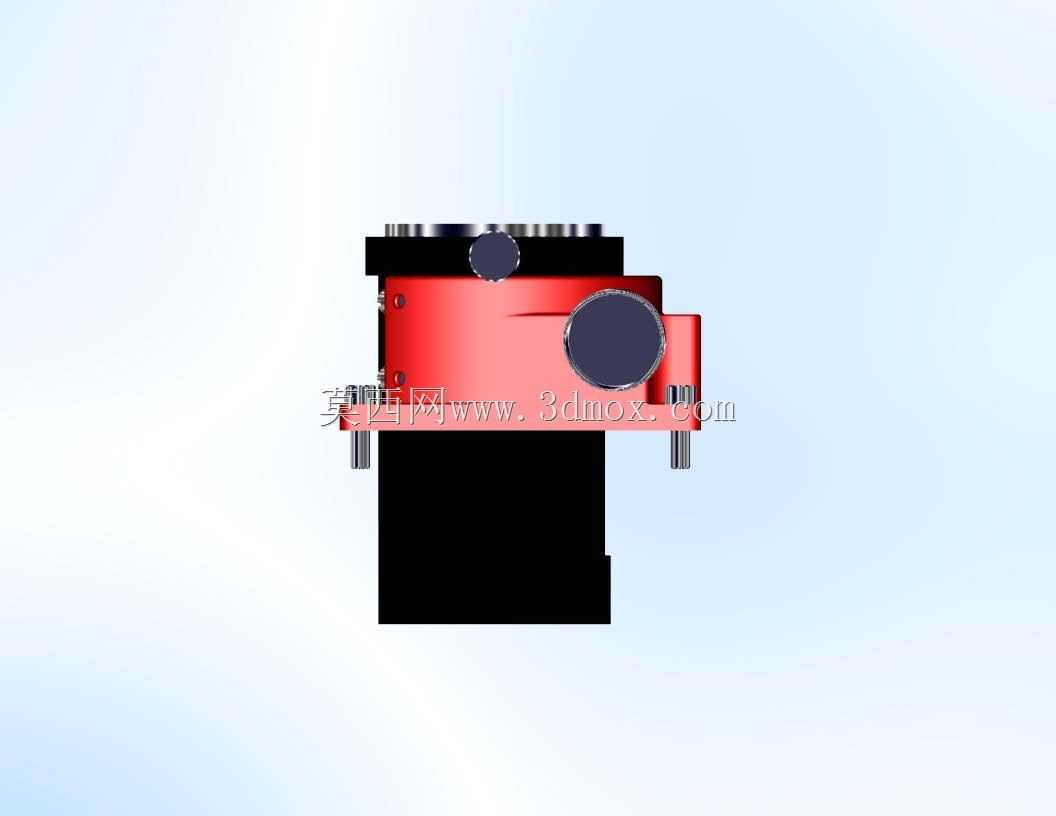

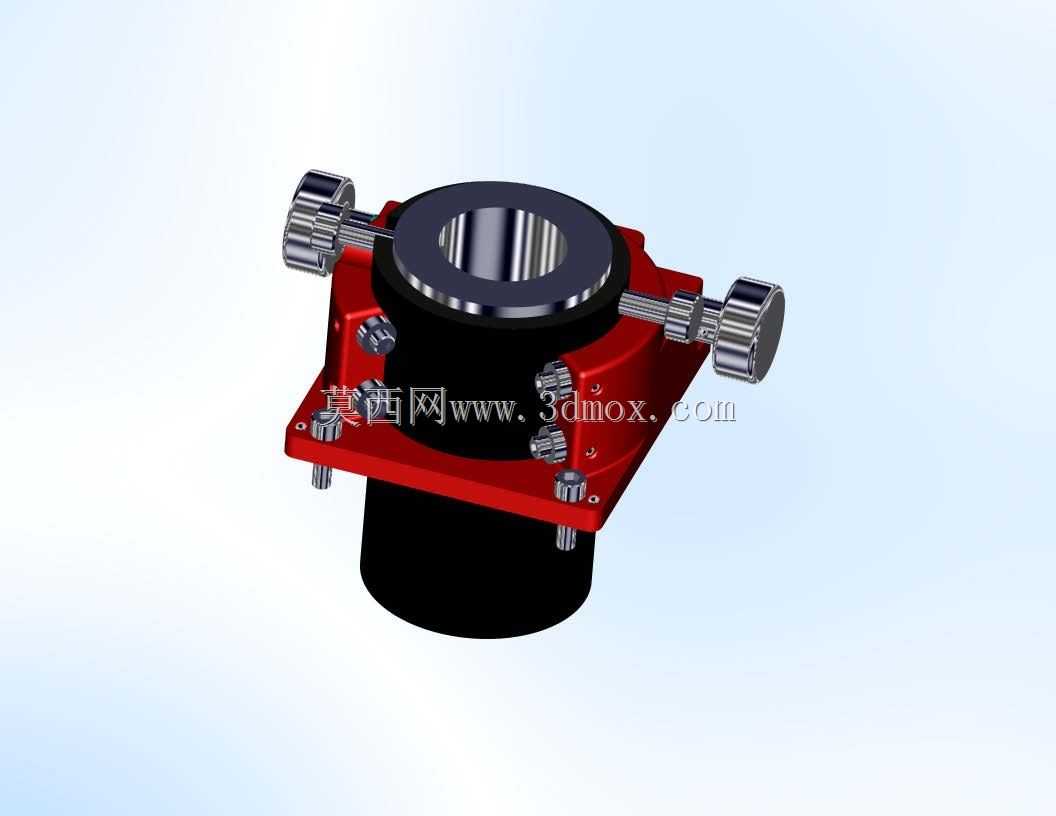

这款调焦器是面向入门级天文望远镜打造的核心光学配套部件，主要应用于业余天文观测、入门级天文摄影等场景，承担着调节光学系统焦面位置、实现观测目标清晰成像的核心作用，是折射式、反射式入门望远镜连接目镜与主镜筒的关键衔接结构。在实际天文观测场景中，观测者需要通过调节调焦器的轴向位移，补偿不同人眼视度差、不同目镜后截距差，以及温度变化带来的镜筒热胀冷缩偏移，让目标天体的光线精准汇聚在焦平面上，避免出现成像虚焦、星点拖尾的问题，对于入门观测者来说，顺滑无空程的调焦体验能够大幅降低寻星、对焦的操作门槛，提升观测的流畅度。该调焦器采用经典的克雷福德摩擦传动结构设计，区别于传统齿轮齿条调焦结构的齿隙卡顿问题，依靠摩擦轮与调焦筒外壁的静摩擦力传递动力，调焦过程全程顺滑无卡顿，也不会出现齿轮磨损后产生的回程差，多方位布置的调节旋钮分别承担粗调、锁紧、微调的功能：侧面大尺寸旋钮用于快速大幅度调整调焦筒伸出长度，快速接近合焦位置，小型锁紧旋钮用于在合焦后锁定调焦筒位置，避免观测过程中因为镜筒倾斜、设备自重产生的焦面滑移，顶部的微调旋钮可以在锁紧后进行微米级的精细调焦，满足高倍率观测、行星摄影时的极小焦面调整需求。整体结构采用方形安装法兰作为安装基准，法兰上预留的多个安装孔位可以适配不同口径的入门级望远镜主镜筒安装接口，安装时只需将法兰与主镜筒端面对齐，通过紧固件锁紧即可完成固定，不需要额外加工转接结构；调焦筒采用同轴中空设计，中心通光孔径能够覆盖主流1.25英寸、2英寸规格的目镜接入需求，不会产生视场遮拦问题；外部的红色主体结构采用轻量化设计，在保证结构刚性的前提下尽可能降低整体重量，避免安装后导致主镜筒重心偏移，影响赤道仪或经纬仪的平衡调节；底部的黑色接筒用于和主镜筒的光学通道对接，保证内部光路封闭，避免外界杂光进入光路干扰成像。在设计思路上，这款调焦器优先平衡了入门产品的成本与使用体验，没有采用复杂的高精度加工结构，而是通过合理的摩擦轮预压结构设计，用常规加工精度就实现了顺滑的调焦手感，同时多旋钮的功能分区清晰，即使是第一次接触天文望远镜的新手，也能快速掌握各个旋钮的作用，不需要复杂的学习成本；结构上预留了足够的调节余量，调焦筒的伸缩行程能够覆盖绝大多数入门目镜、天顶镜、摄影接口的后截距需求，不需要额外添加延长筒或者截短结构，适配性更强。
