藏密筒密码装置展示摆件结构设计

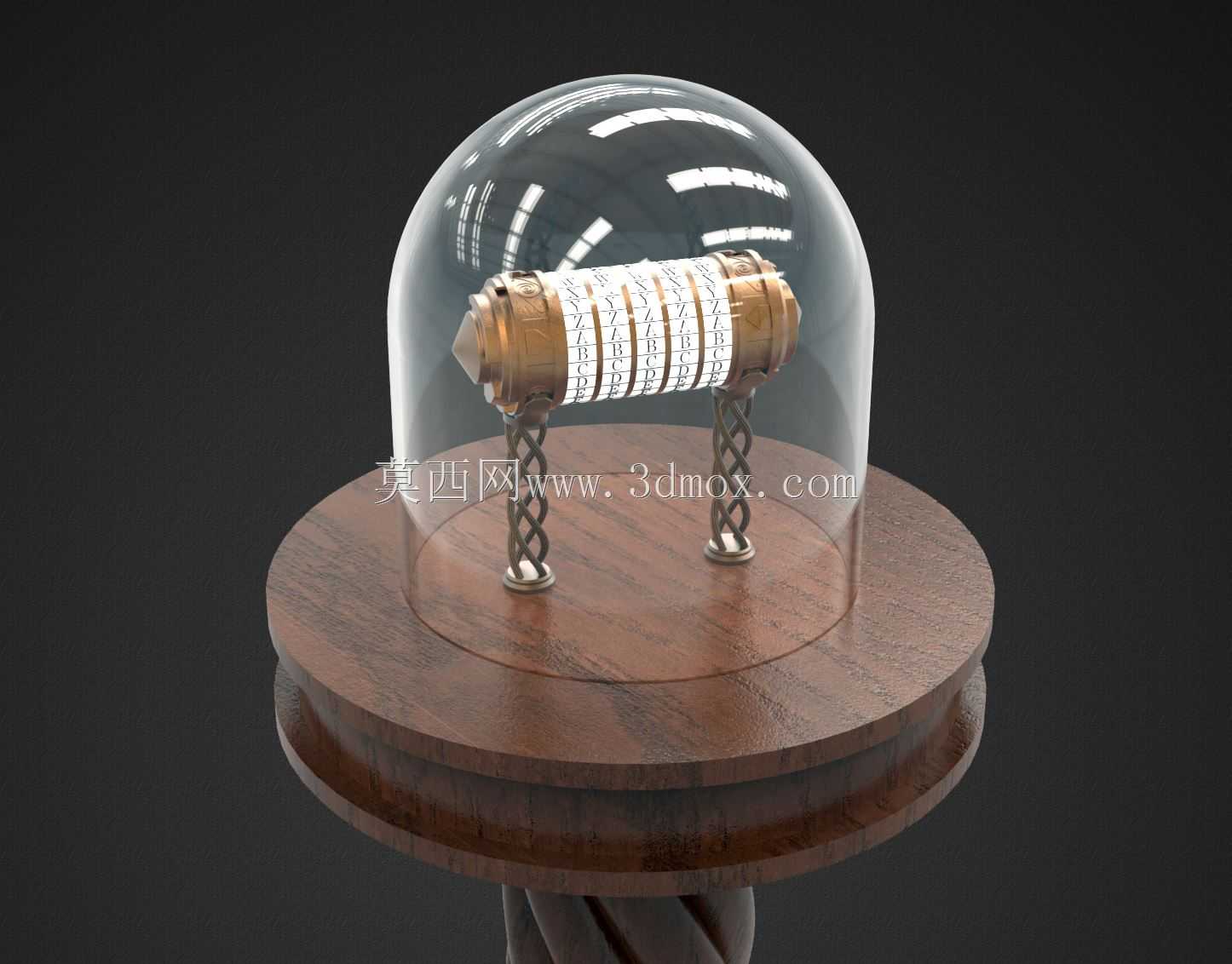

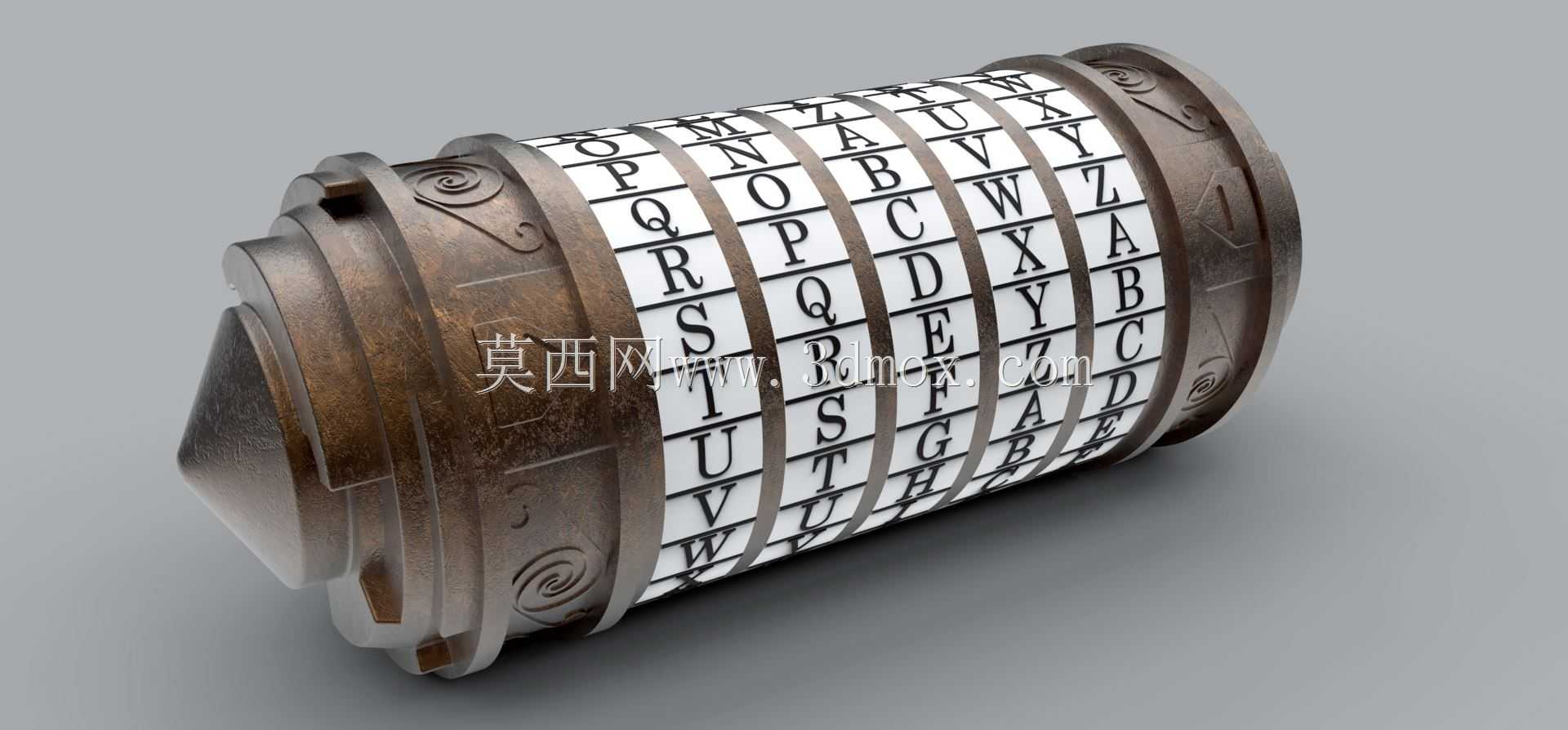

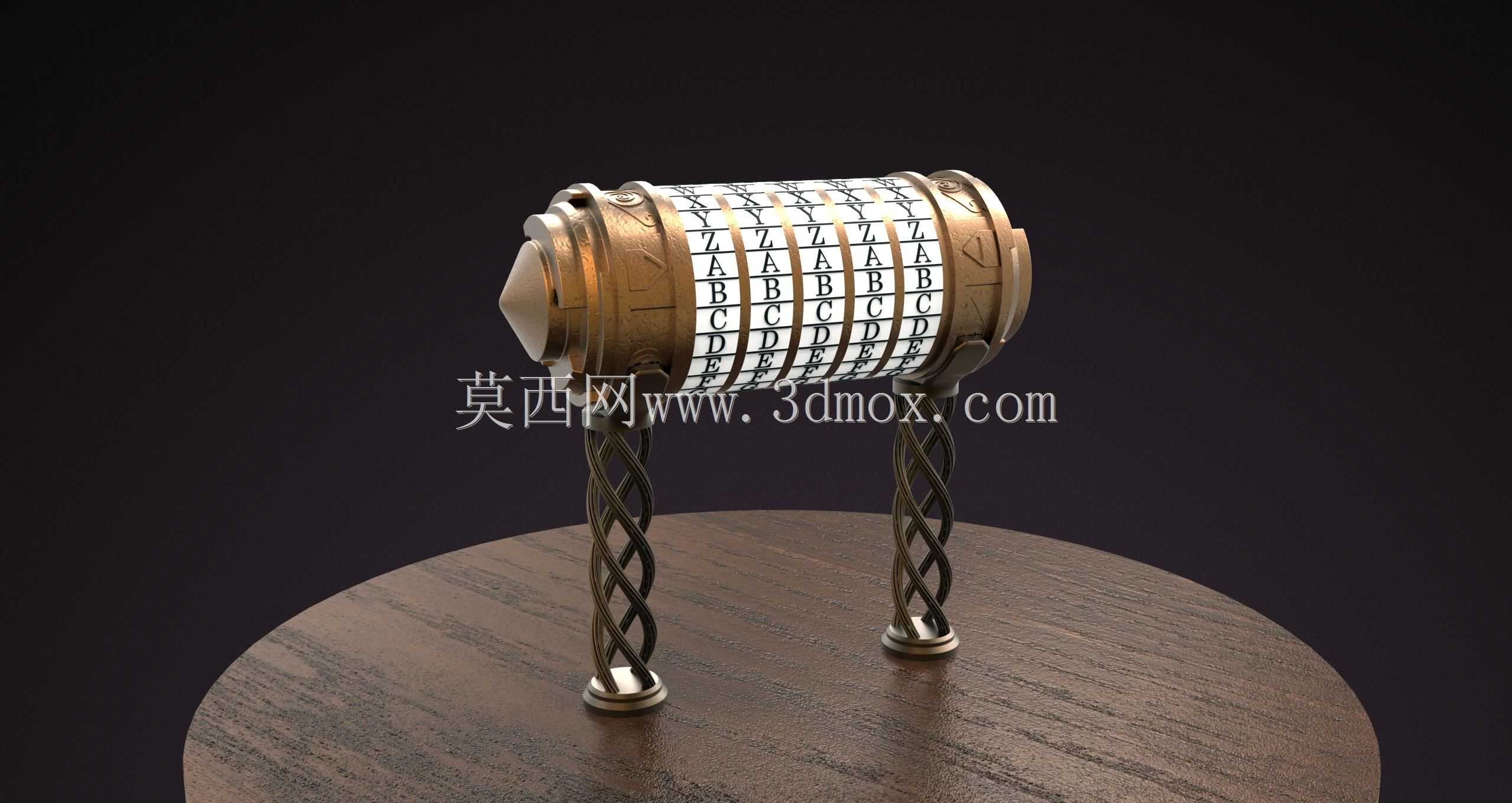

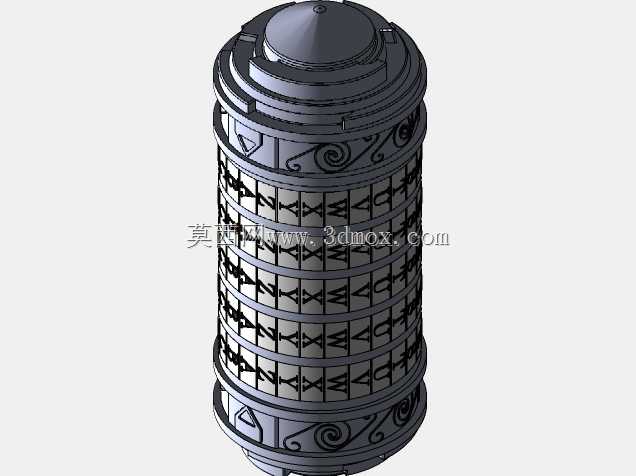

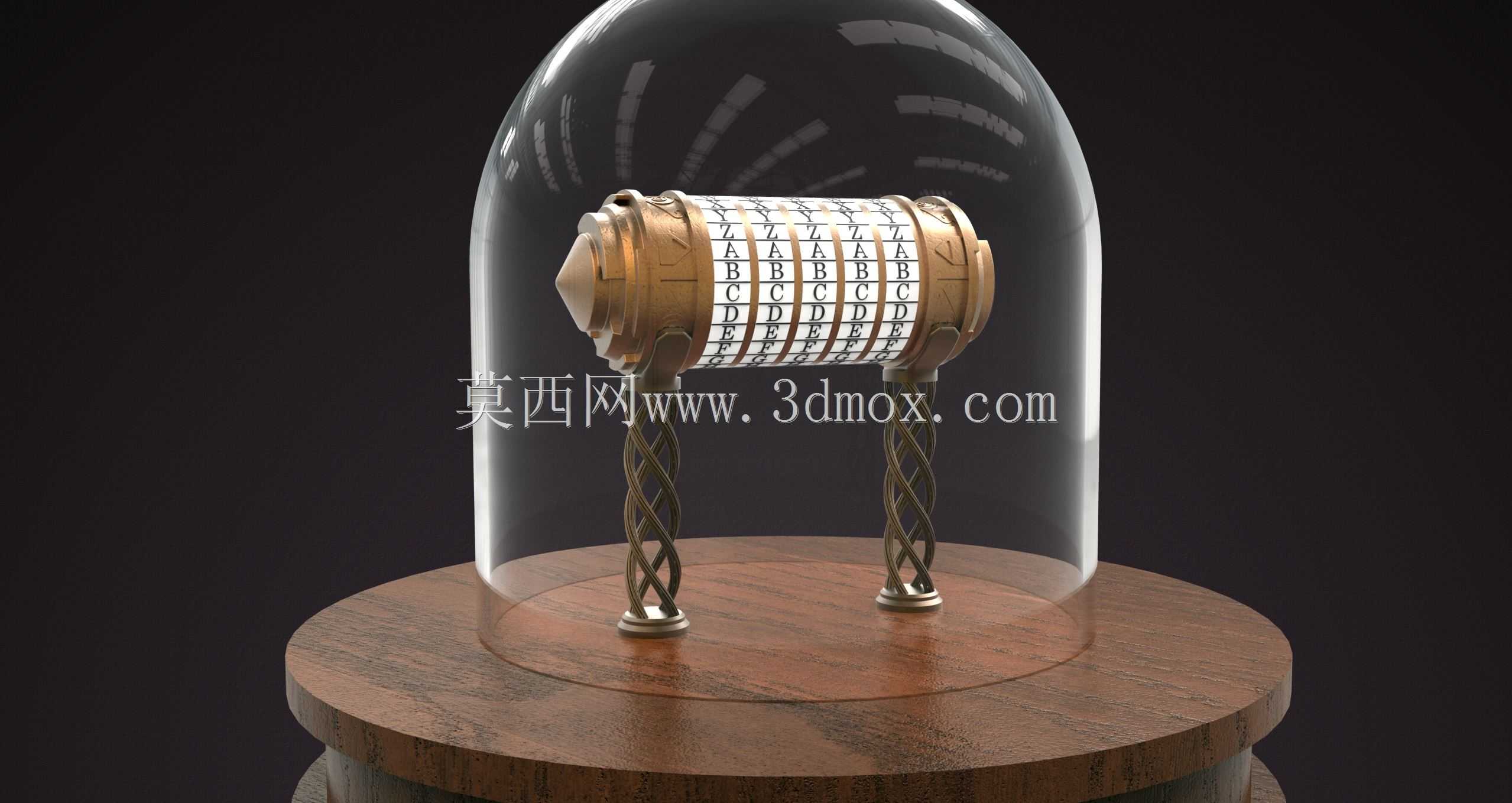

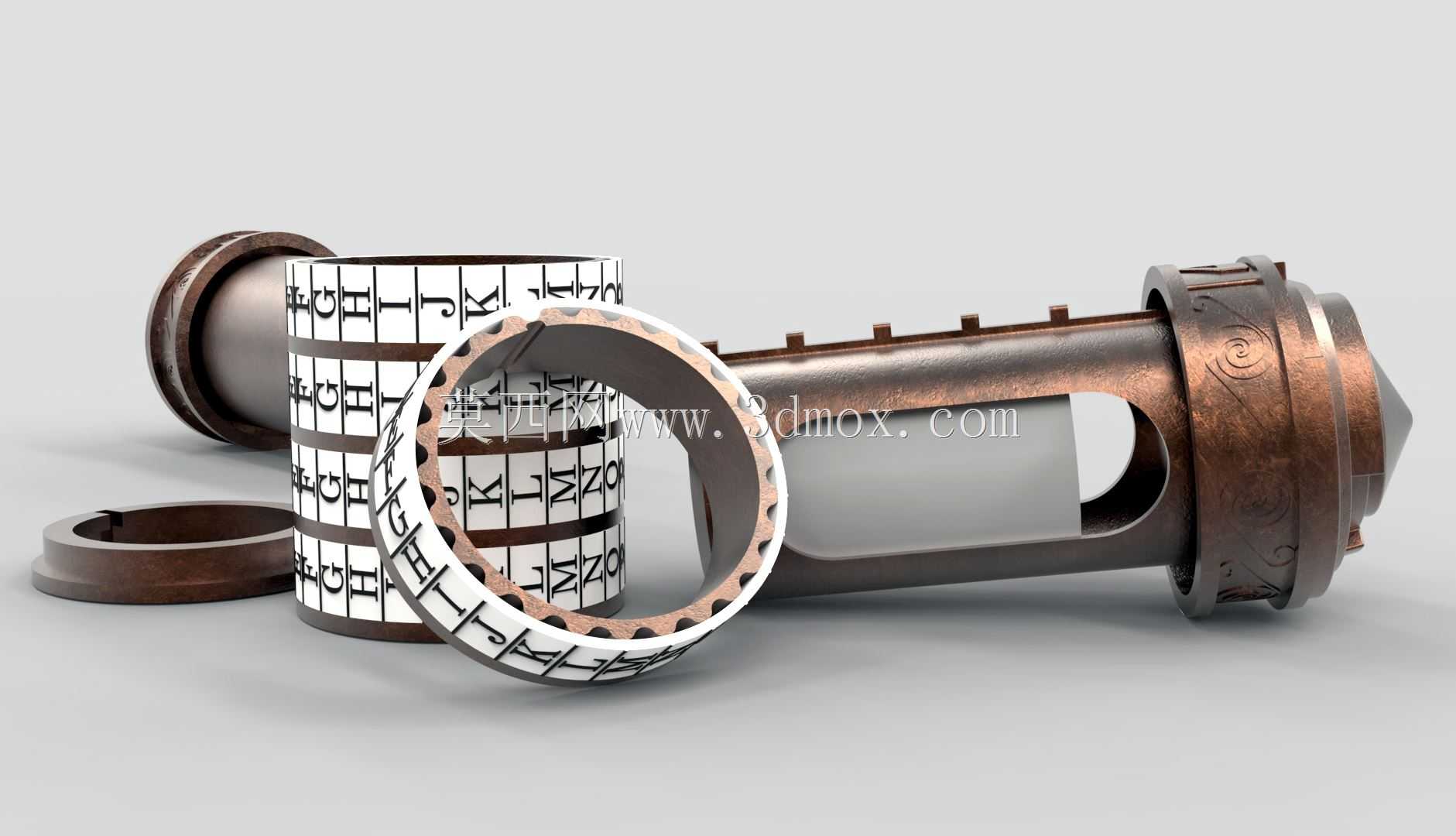

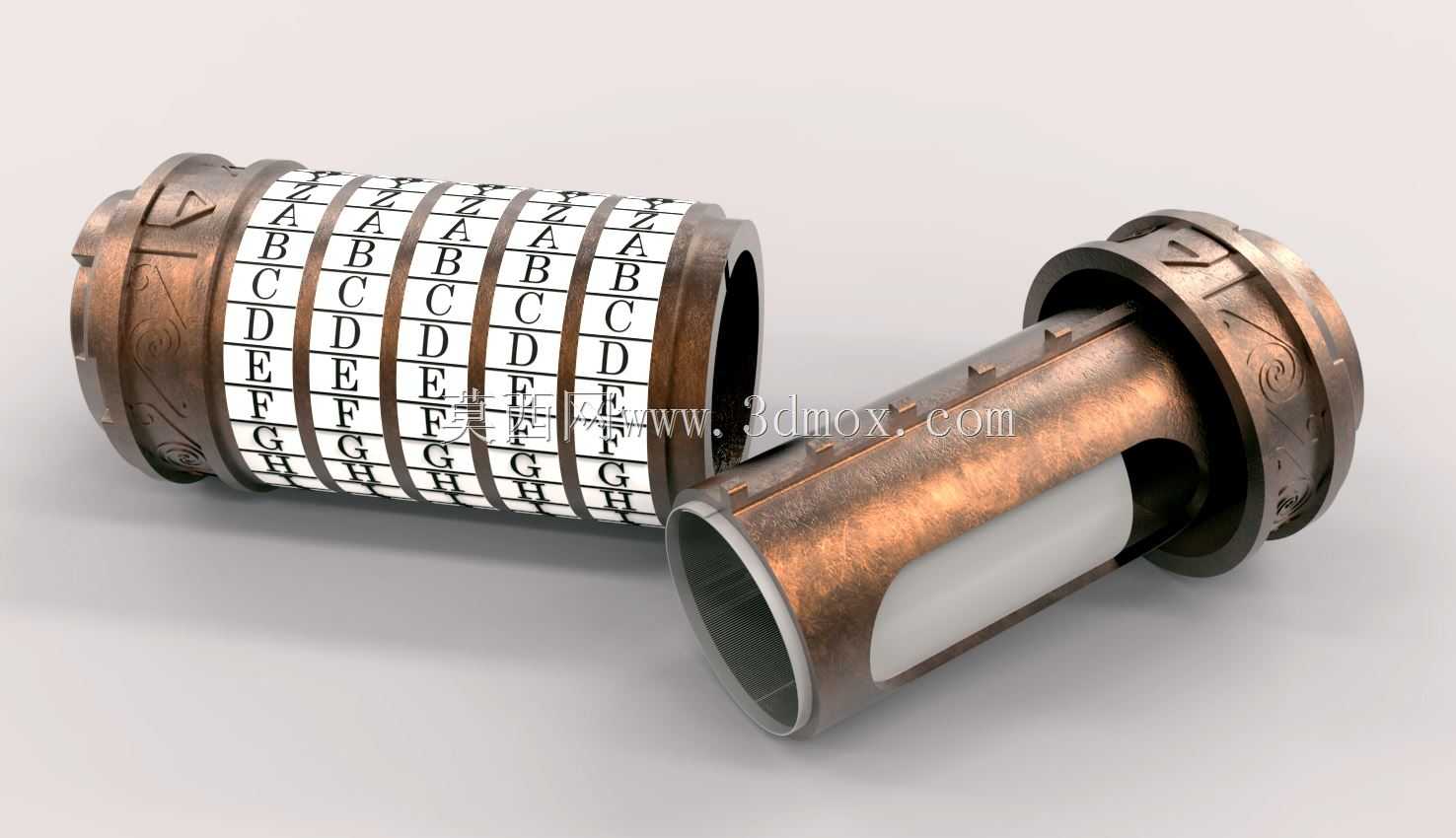

这款藏密筒结构的设计，最初的落地场景瞄准文创展示与机械密码科普两大方向，既可以作为密室逃脱场景中的实体解谜道具，也能作为机械原理展示教具，放置在科技馆、创客空间供参观者直观理解机械密码的传动逻辑，同时也适配小众文创收藏领域，作为兼具机械美感与密码趣味的桌面陈设品。从实际用途来看，该装置核心功能是通过多组同轴转轮的字符对位，实现内部卷轴储物腔的解锁，只有当所有转轮上的标识字符转动至预设的正确排列位置时，筒身的锁定卡扣才会脱离限位，允许使用者拆分筒身取出内部存放的小型物件，相比普通密码锁，其结构完全外露可观察，没有隐藏的电子元件，纯机械传动的逻辑能让使用者清晰感知每一步对位操作对应的机构动作。设计过程中首先确定了转轮的排布逻辑，五组字符转轮沿中心轴同轴套装，每一组转轮内侧都加工有对应唯一解锁位置的定位凹槽，筒身内部的锁止销在弹簧预紧力作用下始终贴紧转轮内壁，只有当所有凹槽对齐形成连续的让位通道时，锁止销才能完全滑入凹槽内，解除对筒身端盖的轴向限位，这个结构的核心难点在于转轮与中心轴的配合公差，间隙过大会导致转轮转动时晃动错位，间隙过小则会增大转动阻尼，影响操作手感，最终将配合间隙控制在0.02mm到0.05mm之间，既保证转动顺滑无卡滞，又不会出现字符对位偏移的问题。外形层面，整体筒身采用黄铜质感的金属材质做表面处理，字符轮表面蚀刻清晰的字母标识，搭配玻璃防尘罩与实木底座形成完整的展示单元，底座的支撑铜柱做了扭纹造型处理，兼顾支撑强度与视觉美感。安装边界上，玻璃罩与实木底座采用止口配合，止口深度设计为5mm，无需额外紧固件即可实现稳定定位，方便日常开启清洁，整体摆件的总高度控制在180mm以内，底座直径120mm，放置在常规桌面不会占用过多空间，藏密筒本体的直径为35mm，长度为90mm，内部储物腔的直径为20mm，长度为60mm，可容纳卷装的纸质字条或小型纪念物件。在结构细节上，转轮之间加装了厚度0.5mm的聚四氟乙烯垫片，减少转轮转动时的金属摩擦，同时避免长期使用后转轮表面的字符标识因摩擦出现磨损，端盖与中心轴的连接采用细牙螺纹连接，既保证连接强度，又能在需要维护时快速拆解，对内部的弹簧、锁止销等易损件进行更换。
