激光切割桦木层压麻将牌全套结构设计

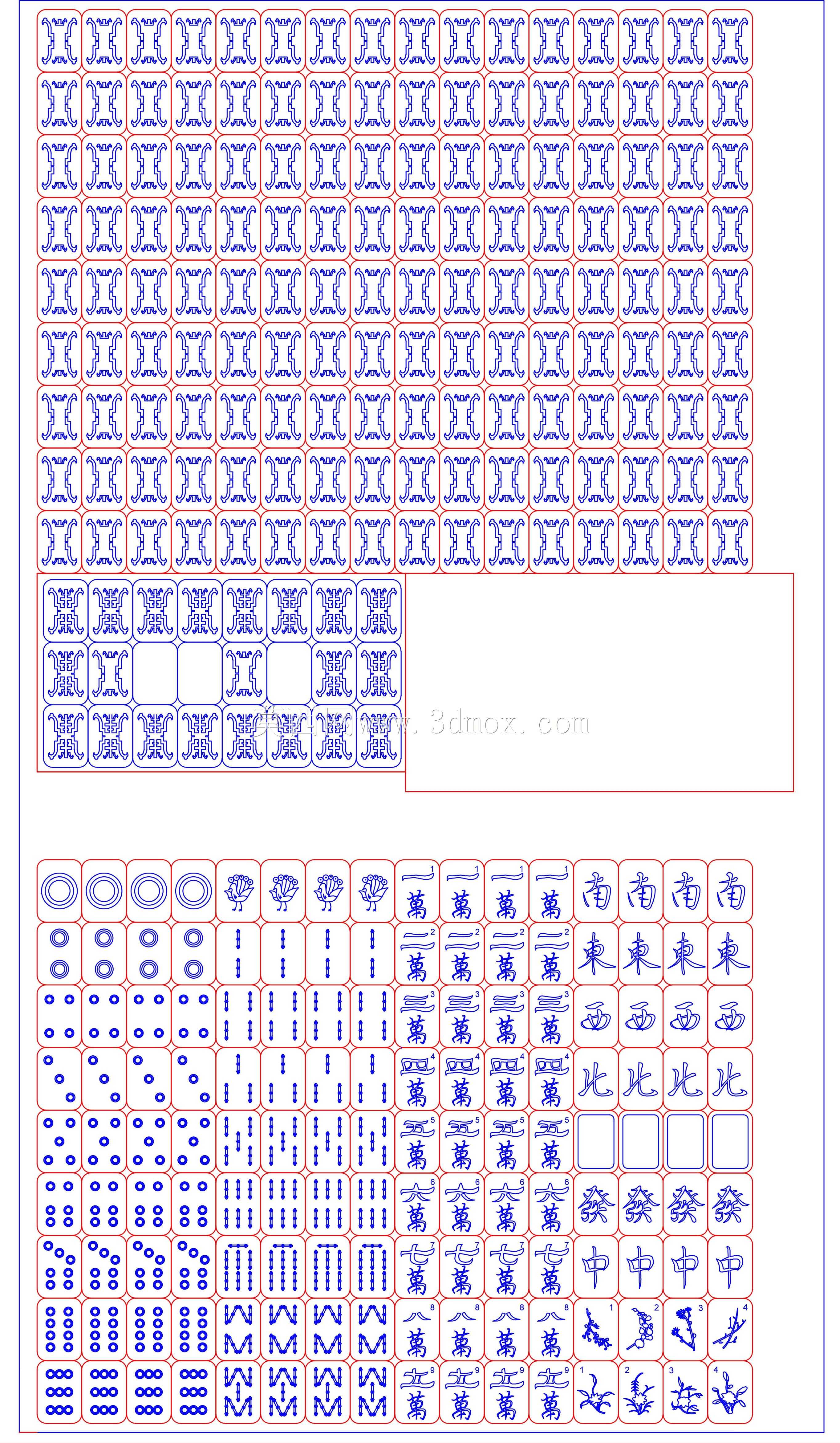

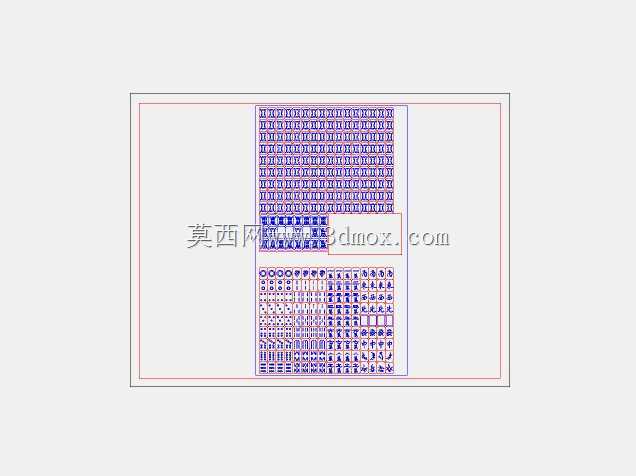

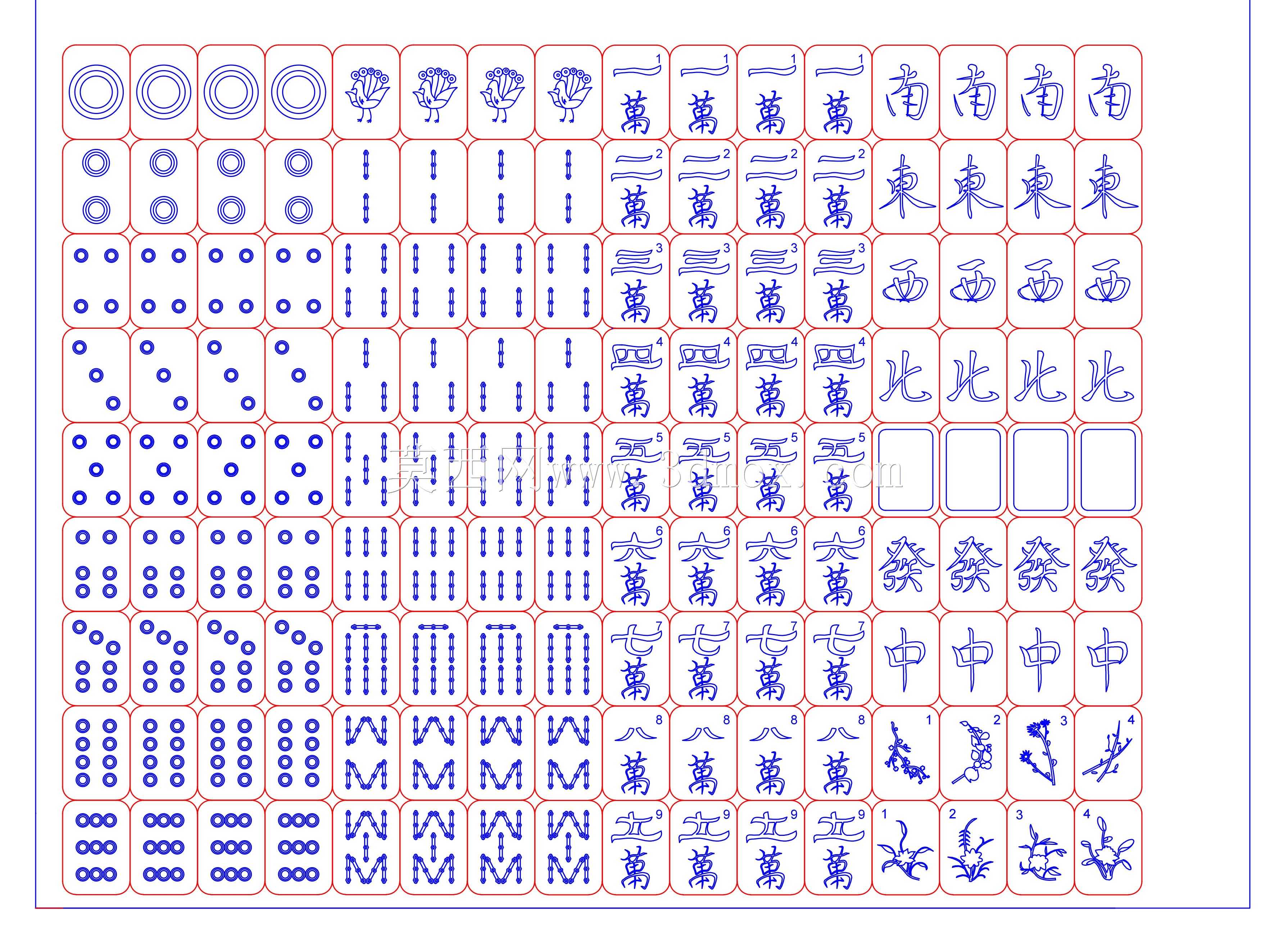

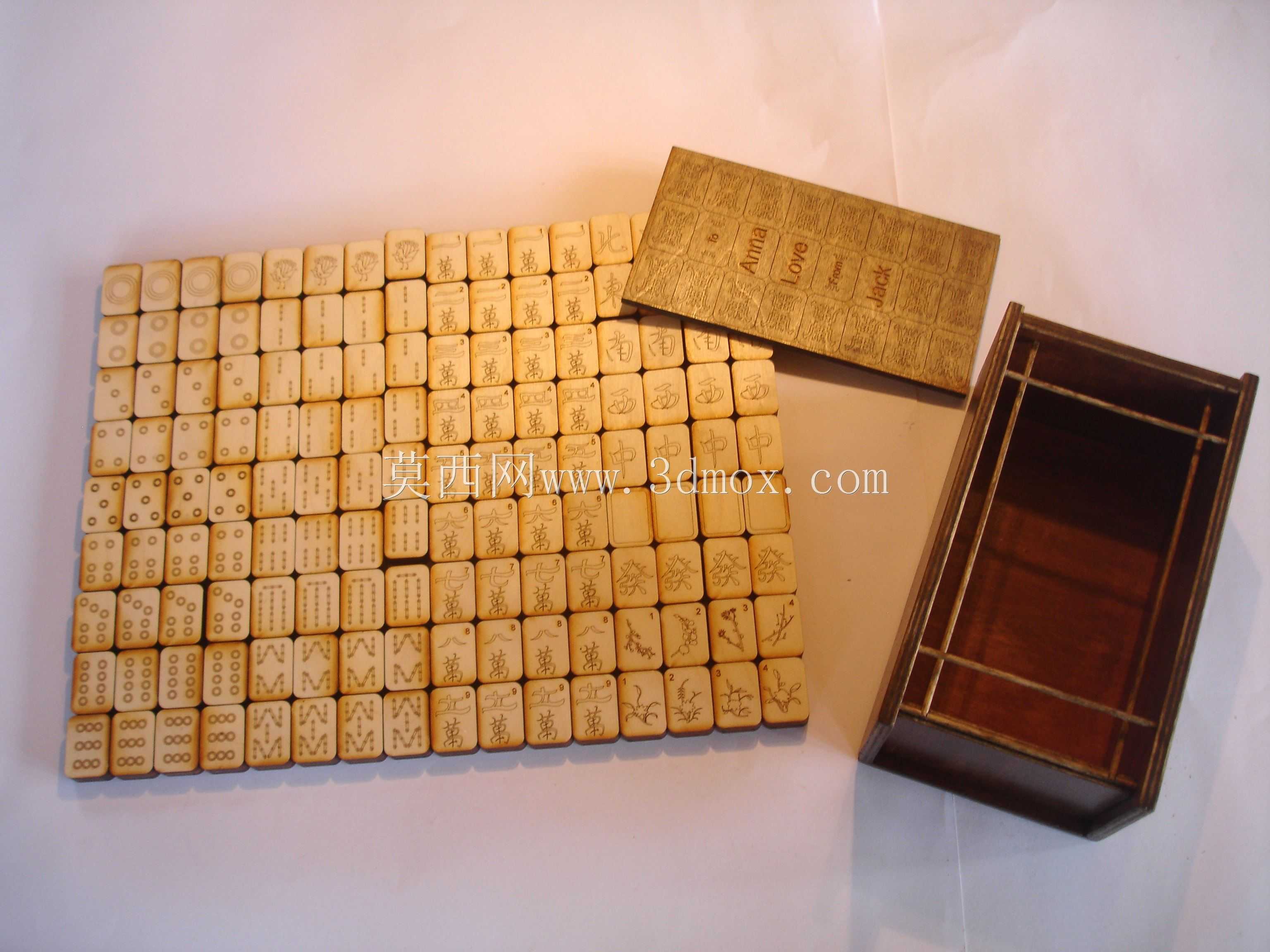

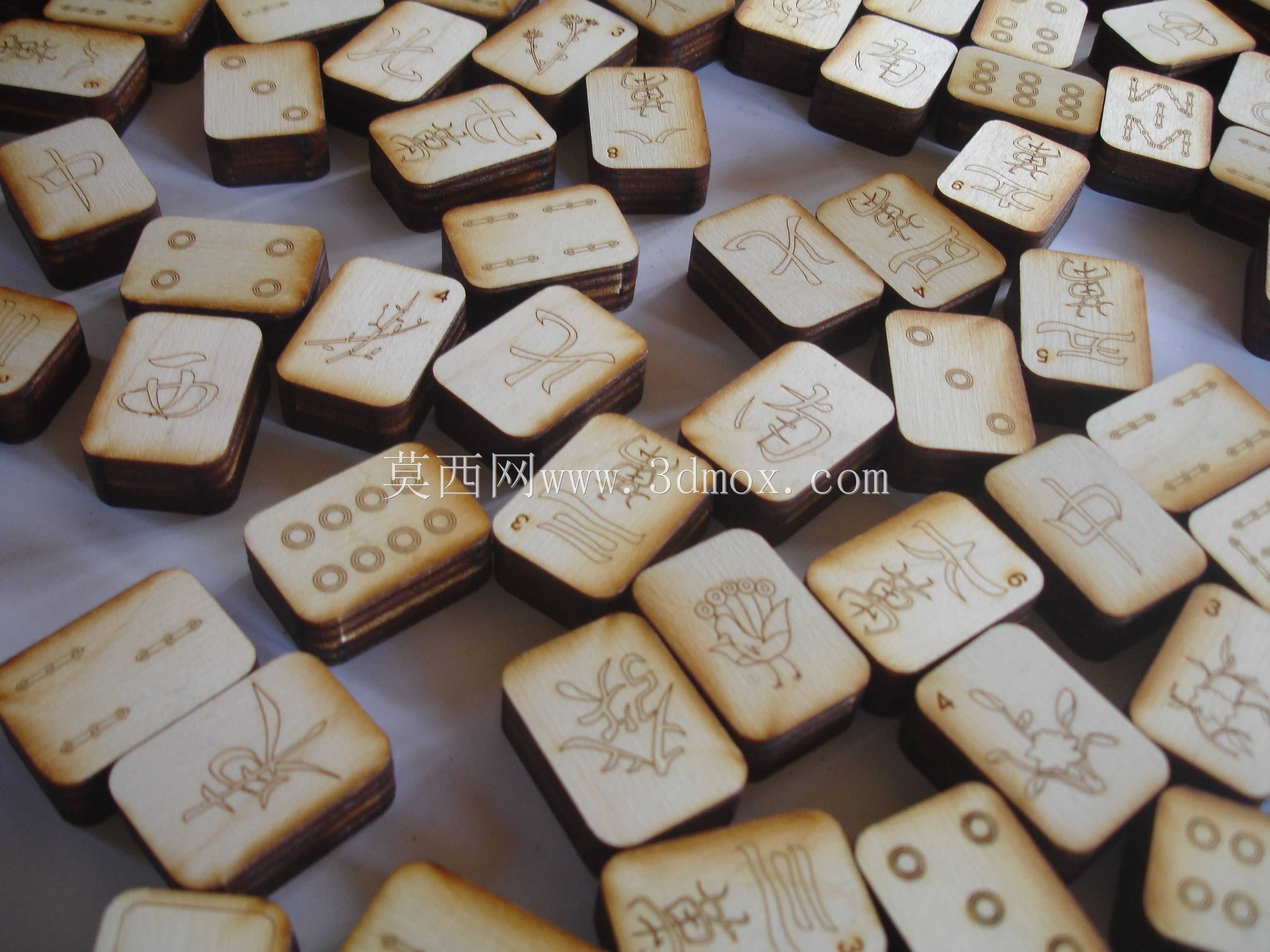

这套麻将牌的设计完全围绕激光切割加工工艺展开，适配6mm厚度桦木面层板材的加工特性，整套牌面展开排布尺寸控制在450mm×800mm的加工幅面内，刚好匹配中小功率激光切割机的常规工作台加工范围，无需分块拼接排版，一次上料即可完成全套牌面的切割作业，能有效减少板材余料浪费，降低单件加工的材料损耗率。设计中全套144张牌分别对应独立的正面符号雕刻路径与背面坯体轮廓，正面雕刻深度控制在0.3-0.5mm区间，既保证符号线条清晰可辨，又不会切透板材破坏牌体结构强度，背面统一做深色浸染处理，与正面原木色形成明确视觉区分，避免牌面透光导致的作弊问题，完全满足日常桌游使用的功能需求。牌体采用分层粘合结构，切割完成后将正面牌片与背面坯体对齐压合，边缘做轻微倒角处理，避免切割后的锐边划伤使用者手部，单张牌的握持厚度控制在12mm，符合大众日常抓牌的握持手感习惯。配套设计的收纳盒结构同样采用同厚度桦木板材激光切割加工，盒体采用榫卯插接结构，无需额外五金连接件即可完成组装，盒盖与盒身的配合间隙控制在0.2mm，既保证开合顺畅，又不会出现松旷脱落的问题，收纳状态下全套牌体可整齐码放在盒内，不会因晃动产生碰撞磨损。从加工适配性来看，整套设计的切割路径做了共边优化，相邻牌体的外轮廓共用切割路径，能有效缩短激光头的空行程距离，减少整体加工时长，单套产品的纯切割加工时长可控制在2小时左右，适合小批量文创产品的快速加工生产。符号雕刻路径针对激光加工的热影响区做了偏移补偿，线条宽度预留0.1mm的烧蚀余量，保证雕刻完成后的符号线条粗细均匀，不会出现拐角处烧蚀过深、线条糊边的问题。牌体的边角全部做R1.5mm的圆角处理，既避免激光切割直角处的过烧问题，也能提升日常使用的触感，减少长期握持的硌手感。背面浸染工艺的设计也考虑了加工便利性，切割前可先对整幅背面板材做统一浸染处理，待漆面完全固化后再进行粘合与切割作业，无需单张牌逐个上色，能大幅提升后处理的加工效率。整套结构没有复杂的曲面造型，全部为平面二维轮廓加工，不需要多轴联动加工设备，普通的平面激光切割机即可完成全部加工作业，加工门槛低，材料易得，适合个人DIY制作或者小型文创工坊的小批量生产。
