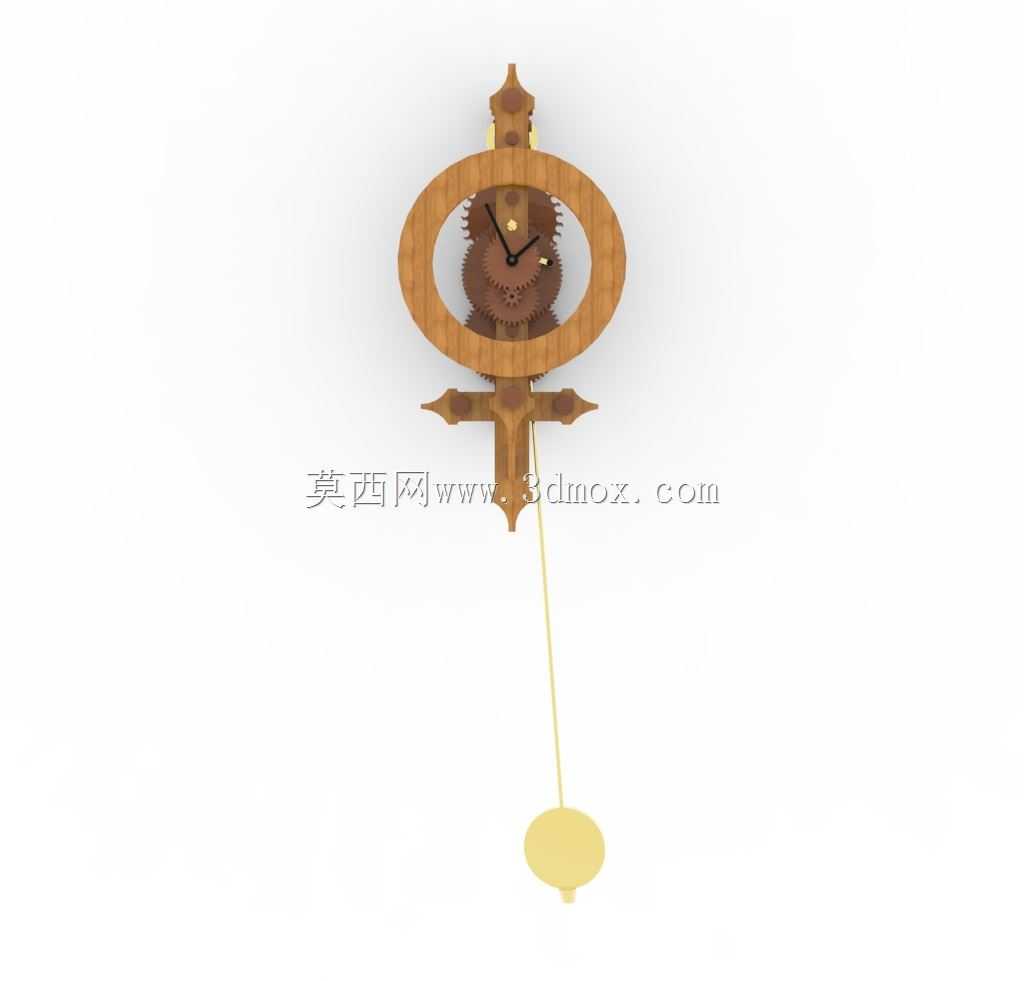

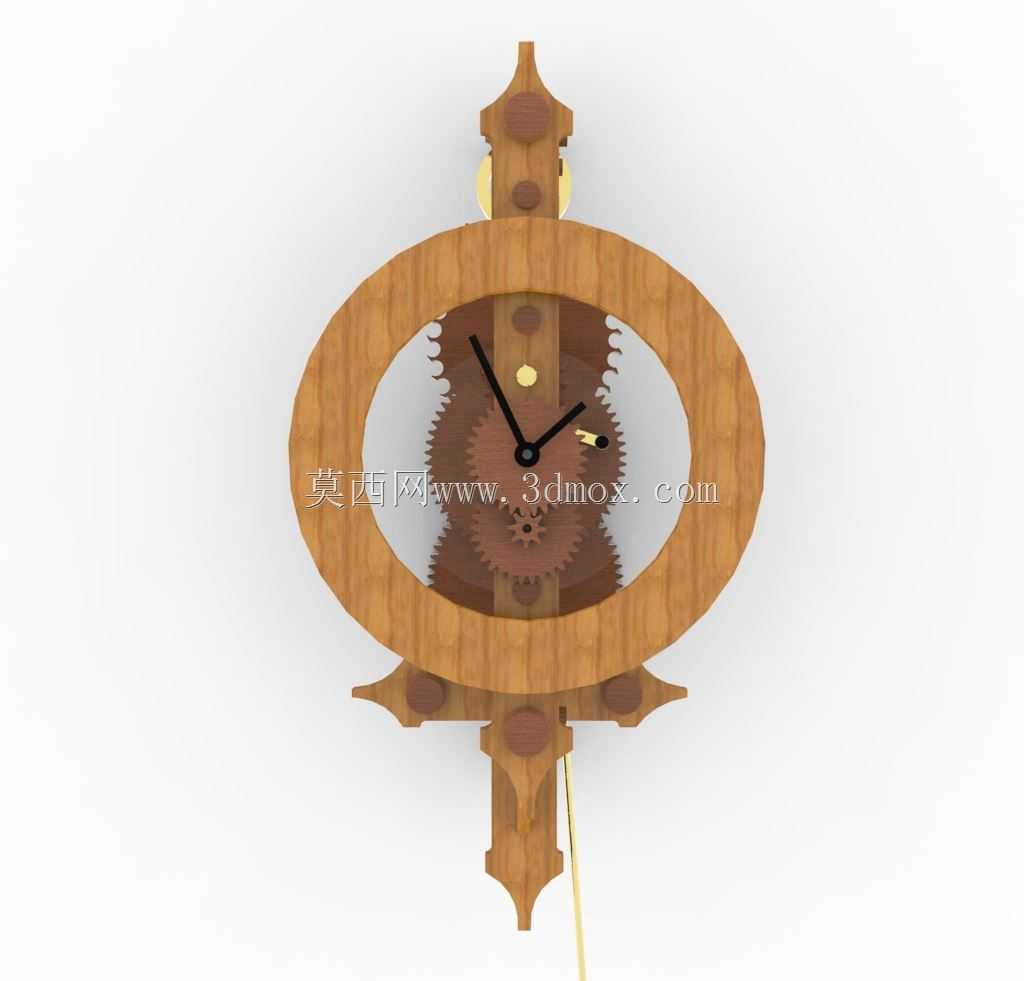

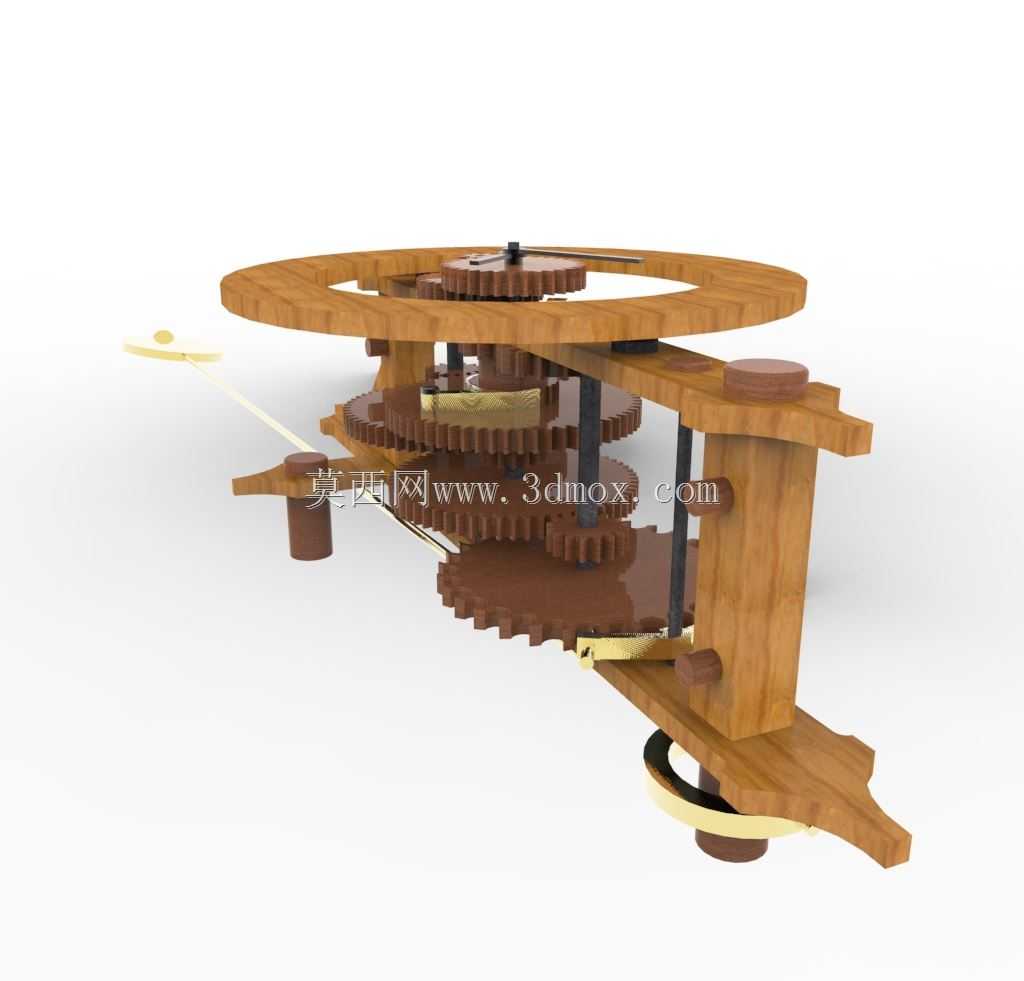

木质齿轮传动机械钟结构设计

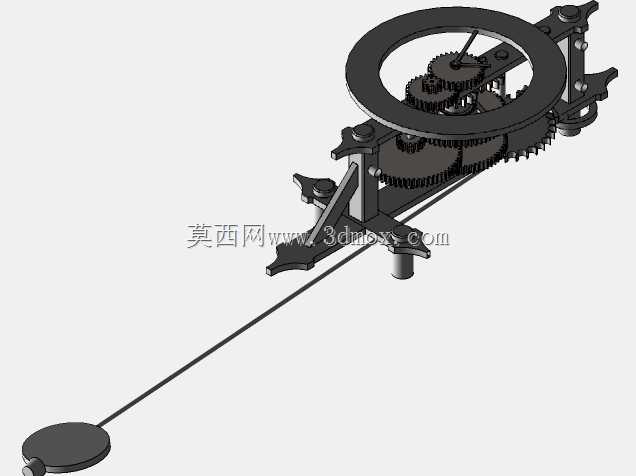

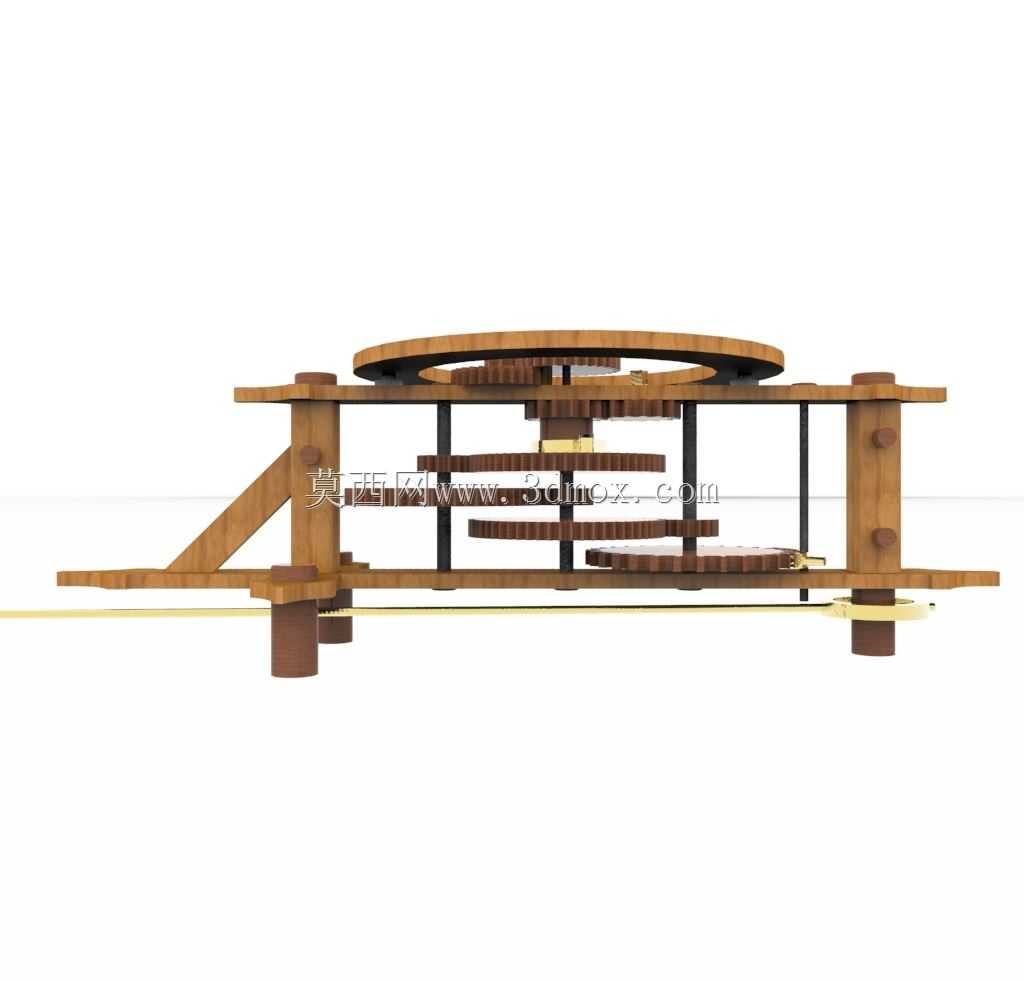

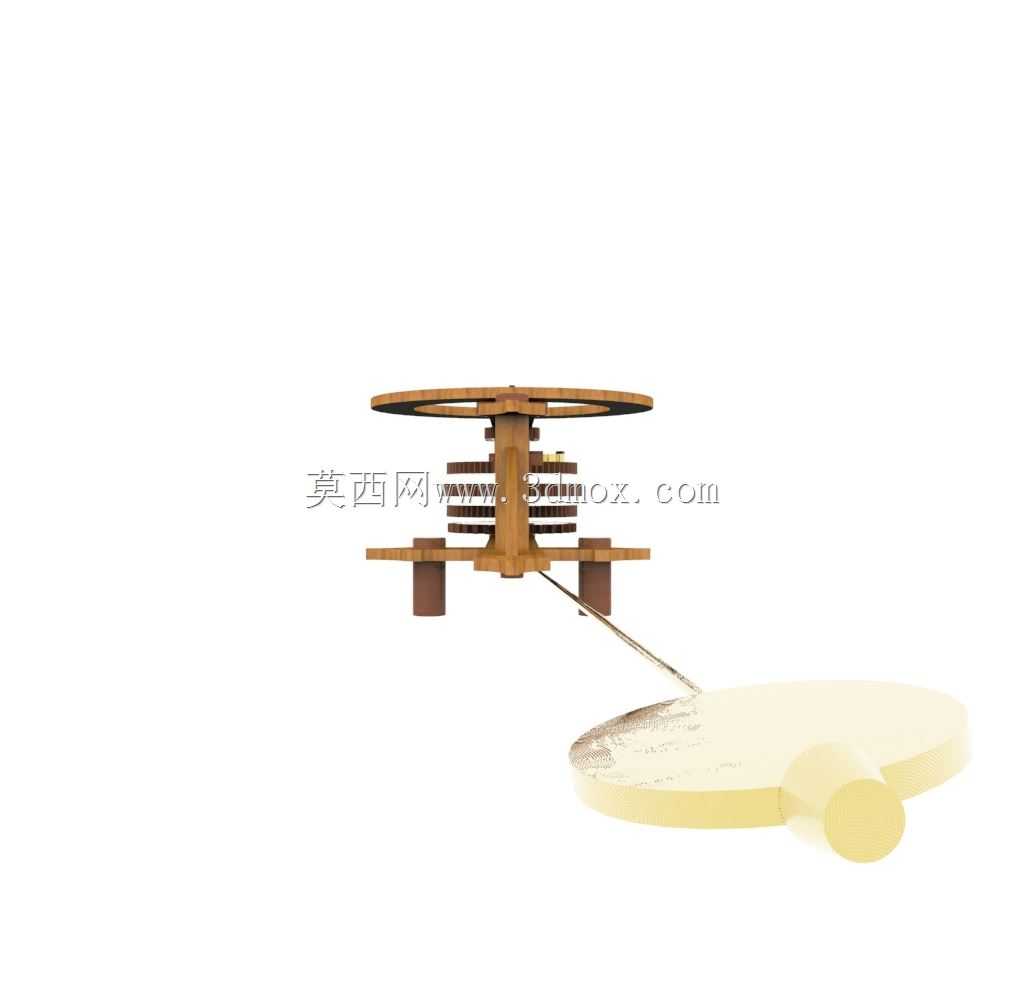

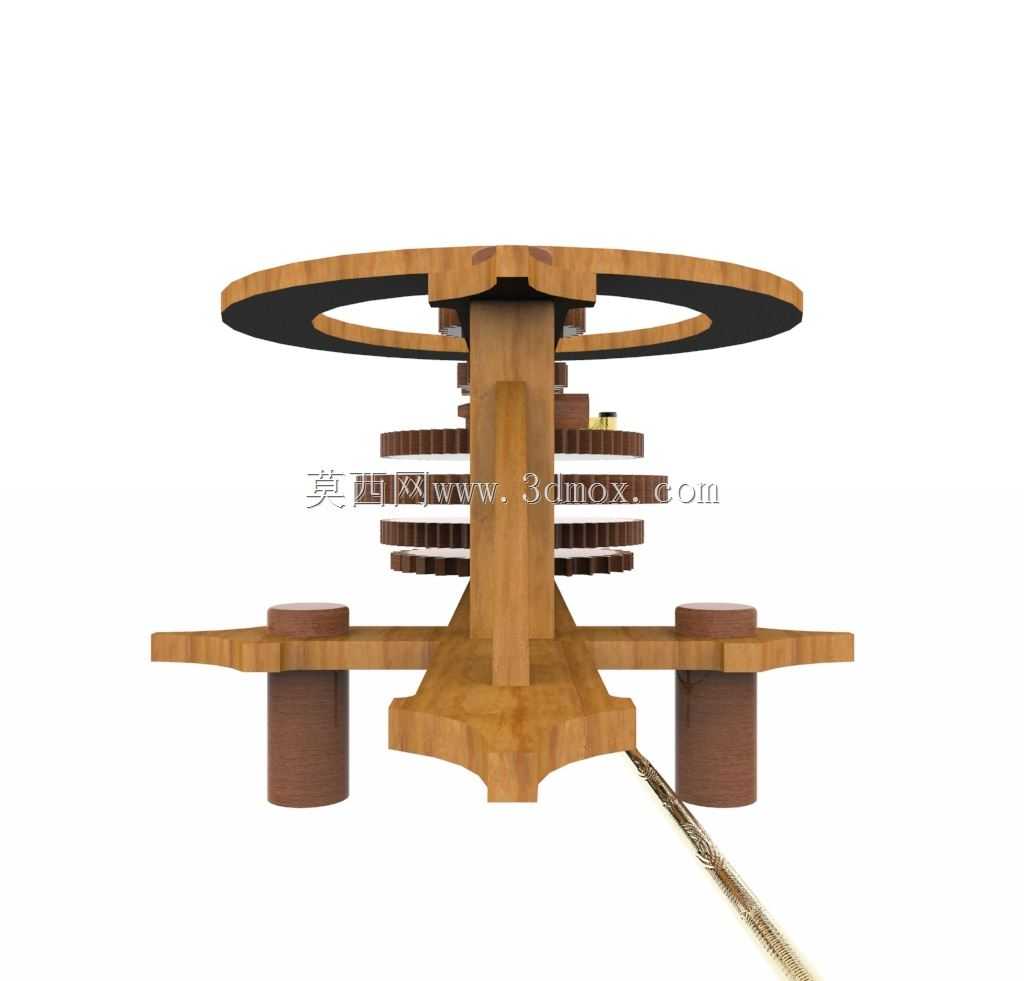

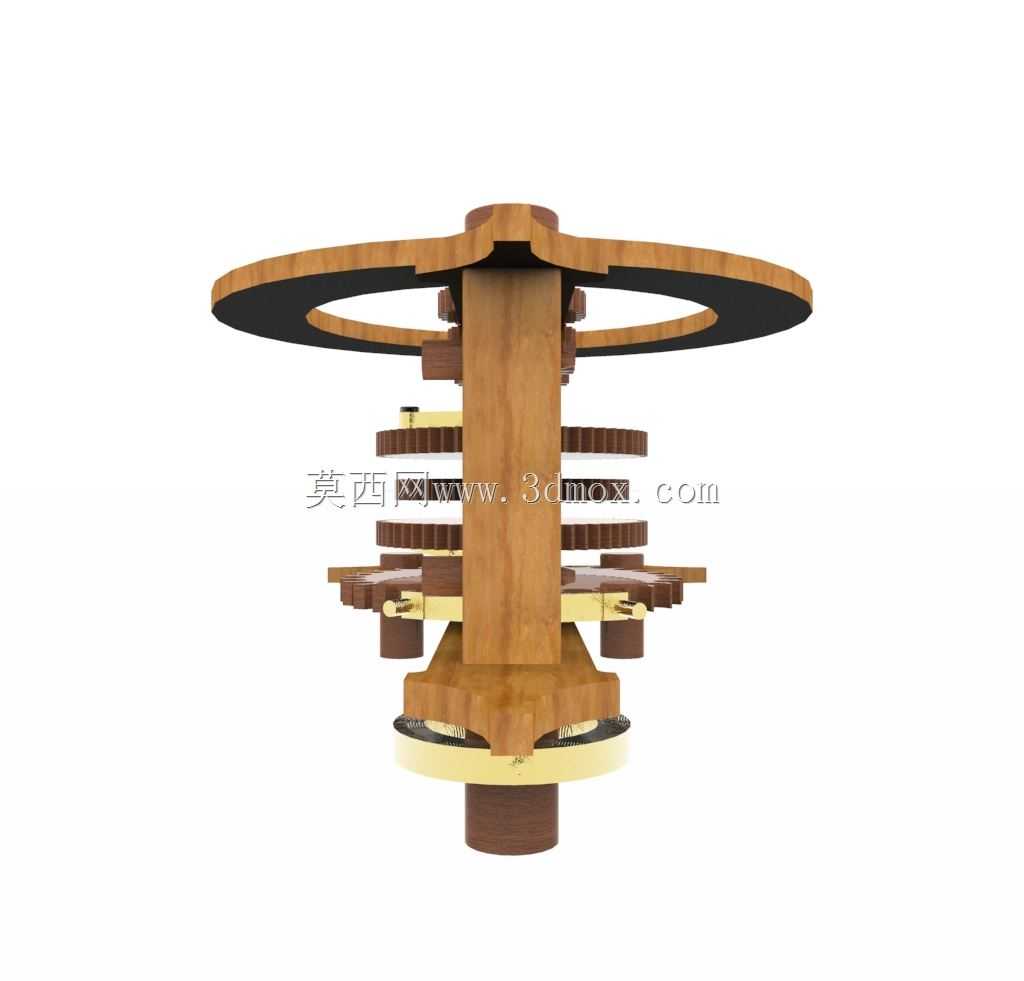

这款木质机械钟的整体结构采用多层同轴布局，核心传动路径围绕中心立柱排布，上层环形盘体作为钟面承载基座，中层叠放多组不同模数的木质齿轮组，下层十字形底座通过三根圆柱形支撑脚完成落地承载，支撑脚与底座之间采用柱面插接配合，无需额外金属紧固件即可完成定位。从实际应用场景来看，这类纯木质机械钟既可以作为工艺陈设品放置于文创展厅、木工体验工坊做结构展示，也可作为机械原理教学的具象教具，帮助学习者直观理解齿轮传动比匹配、扭矩传递的实际逻辑，相比金属材质的教学模型，木质构件的加工门槛更低，方便教学场景下的拆解重组演示。设计过程中优先考虑了木质材料的各向异性特性，所有齿轮的齿形都做了圆角过渡处理，避免木材尖角位置在长期啮合传动中出现崩边断裂的问题，中心立柱与各层齿轮的配合位置预留了0.2mm的装配间隙，抵消木材温湿度变化带来的胀缩量，防止传动过程中出现卡滞。传动系统采用发条式动力输入，动力从底座侧方的上弦轴输入后，通过三级减速齿轮组将动力传递至上层的走时机构，每一级齿轮的传动比都经过反复匹配，确保走时速度的误差控制在可接受范围内，齿轮与轴的配合位置采用木质轴套，减少长期转动带来的磨损，延长整体使用寿命。安装边界方面，整体结构的最大外缘由上层环形盘体决定，放置时需要预留大于盘体直径15%的操作空间，方便后续的调试与维护，底座支撑脚的排布形成稳定的三角支撑结构，放置平面的平面度误差不超过1mm即可保证整体结构不发生倾斜，不需要额外的地脚固定。从功能特性来看，整个装置完全依靠机械结构完成动力传递与走时指示，没有任何电子元器件，所有构件都可以通过常规的木工加工设备完成制作，不需要高精度的金属加工设备，适合木工爱好者作为进阶组装项目，也可以作为定制化文创产品进行小批量制作，结构上的外露设计让整个传动过程完全可视化，能够直观展现机械计时装置的运行逻辑，相比封闭式的普通时钟具备更强的展示属性。
