齿轮连杆组合传动机构教学演示装置

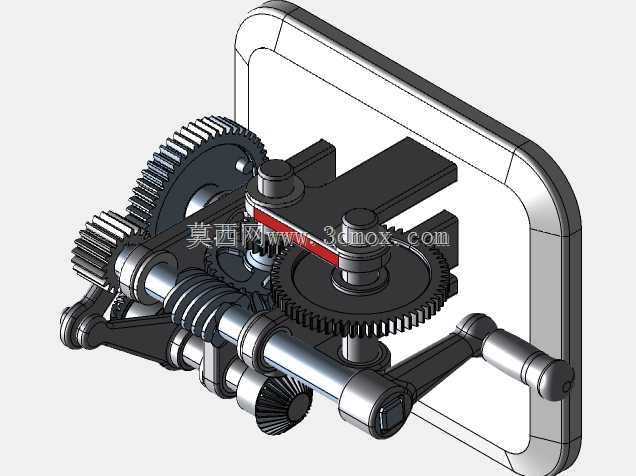

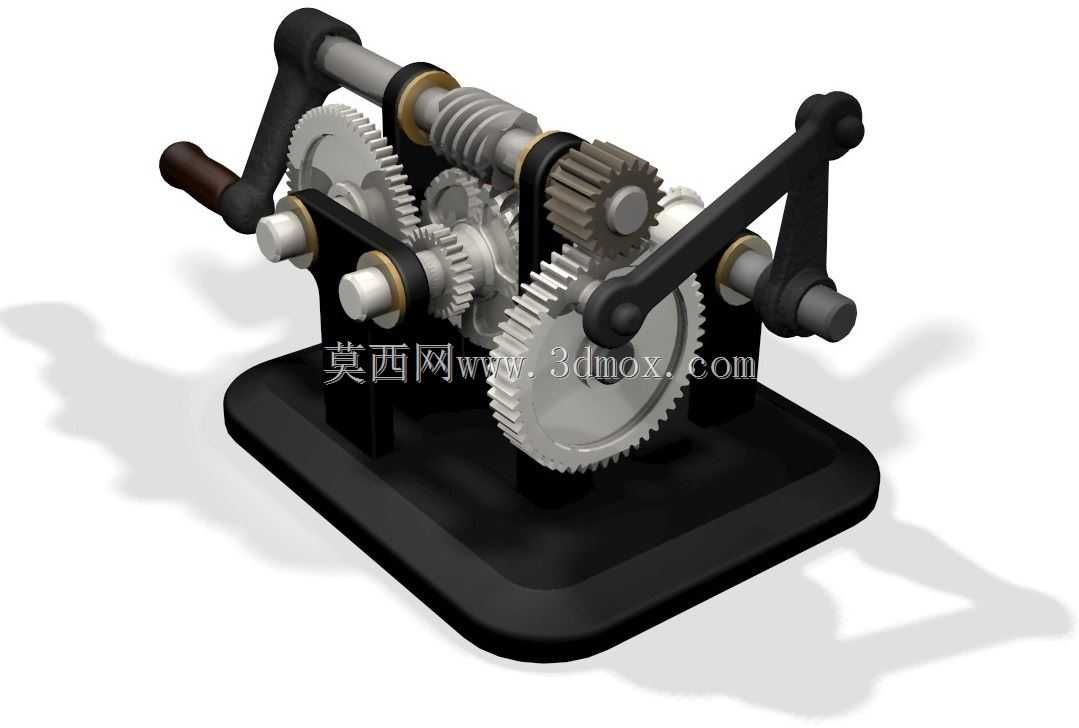

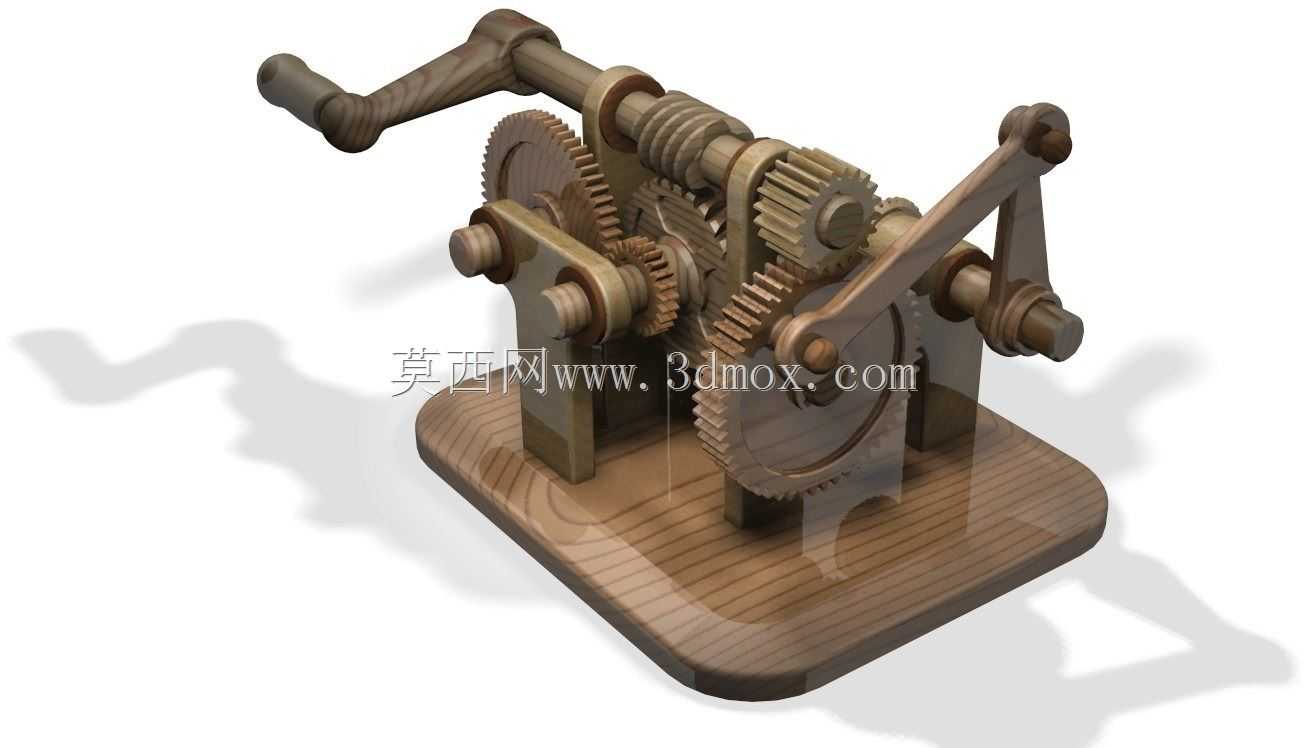

这套齿轮连杆组合传动结构，常被用作机械原理教学的演示载体，也可作为小型非标设备中动力转换单元的设计参考。从实际应用场景来看，这类组合传动结构多出现于需要将旋转运动转换为特定轨迹往复运动的工位，比如小型送料机构、间歇摆动工位、手动演示教具中，能够通过不同齿数齿轮的啮合配比，搭配连杆的铰接点位设计，实现预设的运动输出规律。整套结构安装在一体式铸铁质感的基座上，基座预留了四个安装固定孔位，可直接通过螺栓固定在工作台架或者实验台面上，整体安装边界控制在长220mm、宽140mm、高160mm的范围内，不会占用过多安装空间，适配桌面级实验台或者小型设备的内部安装空间。设计思路上，结构采用了多级圆柱齿轮平行啮合搭配蜗杆传动的组合，输入端设置了手动摇柄，可通过手动输入动力直观观察整套传动的运行过程，摇柄与输入轴之间通过销轴固定，输入轴两端采用铜套作为滑动支撑，减少转动过程中的径向窜动。齿轮部分分别采用不同模数的直齿圆柱齿轮，根据传动比需求匹配齿数，其中大直径齿轮作为动力输出端与曲柄连杆结构铰接，曲柄的回转半径经过精准计算，保证连杆摆动过程中不存在死点卡滞，两端铰接位置均设置了耐磨衬套，降低长期往复摆动带来的磨损。蜗杆传动部分设置在中间传动级，利用蜗杆传动的自锁特性，可在摇柄停止输入时锁定整套机构的位置，避免输出端受外力作用出现反向回转。两侧的连杆支架通过螺栓与基座固定，支架上的轴孔同轴度经过配做加工，保证多根平行轴转动时不会出现偏载卡滞，所有齿轮的啮合间隙控制在0.1mm到0.2mm之间，既保证传动过程顺畅无卡滞，也不会因为间隙过大出现传动回程误差。在功能特性上，这套结构可直观展示齿轮啮合传动的速比关系、曲柄连杆的运动转换过程、蜗杆传动的自锁特性，使用者可通过更换不同齿数的齿轮、调整曲柄的铰接位置，获得不同的输出摆动角度与传动比，适配不同的运动输出需求。结构中所有转动副均采用可拆卸式设计，方便拆解观察内部传动配合关系，也便于对磨损部件进行单独更换，不需要整体报废整套结构。
