一体化流线型城市通勤自行车ProE三维模型

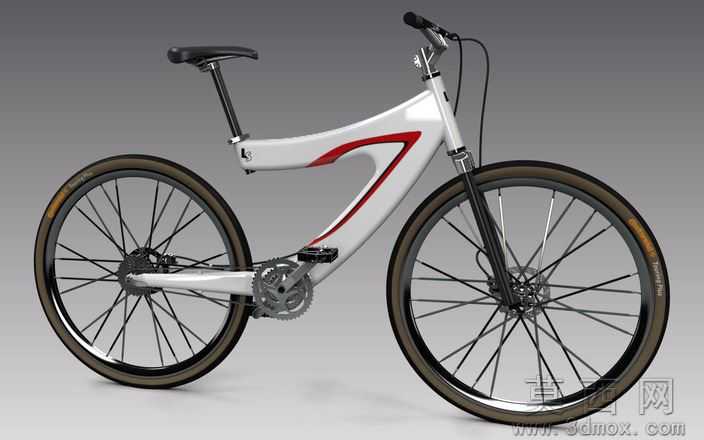

本模型采用ProE5.0软件完成全参数化实体建模，建模流程遵循从核心骨架到细节零件的正向设计逻辑：首先搭建整车空间定位骨架，确定前后轮距、五通高度、头管角度、坐管倾角等核心骑行几何参数，再基于骨架曲面生成一体化流线型主梁车架，依次完成前叉、轮组、传动系统、制动系统、坐垫、把组等独立零件的实体造型，所有零件均添加完整的装配约束关系，可实现整车结构的动态干涉检查，避免零件装配错位问题。参数设计阶段充分贴合城市通勤自行车的使用需求，车架采用无后上叉的一体化主梁结构，将传统三角车架的受力路径优化为单主梁承载，匹配26英寸轮组的标准规格，设定适配160-185cm身高人群的骑行尺寸，传动系统保留标准牙盘、飞轮、链条的啮合参数，碟刹制动结构预留标准安装位，所有零件尺寸均符合民用自行车的通用工业标准，可直接对接生产端的参数调整需求。渲染材质环节针对不同零件匹配对应真实材质：车架主体采用亮面白色烤漆材质，侧面装饰条添加高光亮面红色烤漆效果，金属连接件、辐条、碟刹盘采用拉丝不锈钢材质，轮胎添加橡胶颗粒质感与胎侧文字印刷效果，坐垫、把套采用哑光黑色软质橡胶材质，牙盘、飞轮做金属烤黑处理，最终渲染图还原了实车的光影质感与材质细节，可直接用于产品展示与方案汇报。结构原理上，该模型完整还原了通勤自行车的机械运作逻辑：五通位置的牙盘通过链条带动后轮飞轮实现动力传输，线拉碟刹结构通过夹器夹紧碟刹盘实现制动，前叉预留减震安装位可适配不同减震配置，一体化车架将电池隐藏空间整合进主梁内部，可拓展为电助力通勤车型，所有转动部件均添加旋转自由度约束，可模拟车轮转动、牙盘传动、车把转向的动态效果。软件兼容方面，模型为ProE5.0原生创建的实体装配文件，所有特征保留完整参数化编辑历史，支持ProE5.0及以上版本直接打开编辑，也可通过中间格式导出为STEP、IGS通用格式，适配SolidWorks、UG、Catia等主流三维设计软件打开查看，不会出现特征丢失、破面等问题。研发教学应用层面，该模型可作为民用交通工具设计的教学案例，帮助学习者掌握实体造型、装配约束、曲面优化的建模技巧，也可作为自行车企业研发阶段的概念方案原型，用于验证一体化车架的结构可行性、调整骑行几何参数，同时也适合机械设计爱好者学习交通工具类产品的完整建模流程，掌握从参数定位到细节设计的全流程设计方法。
