便携式可折叠户外野营烧烤架结构设计

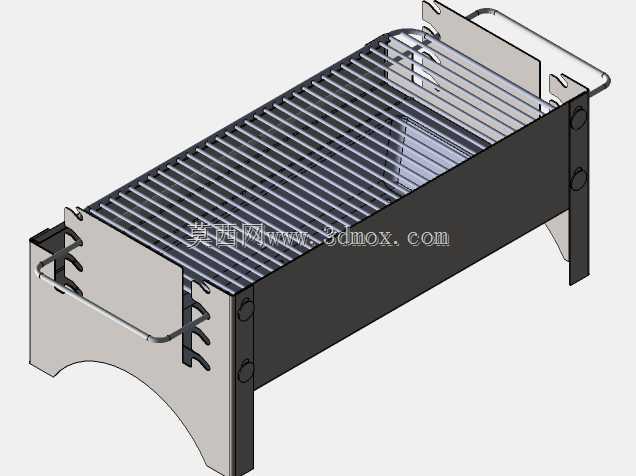

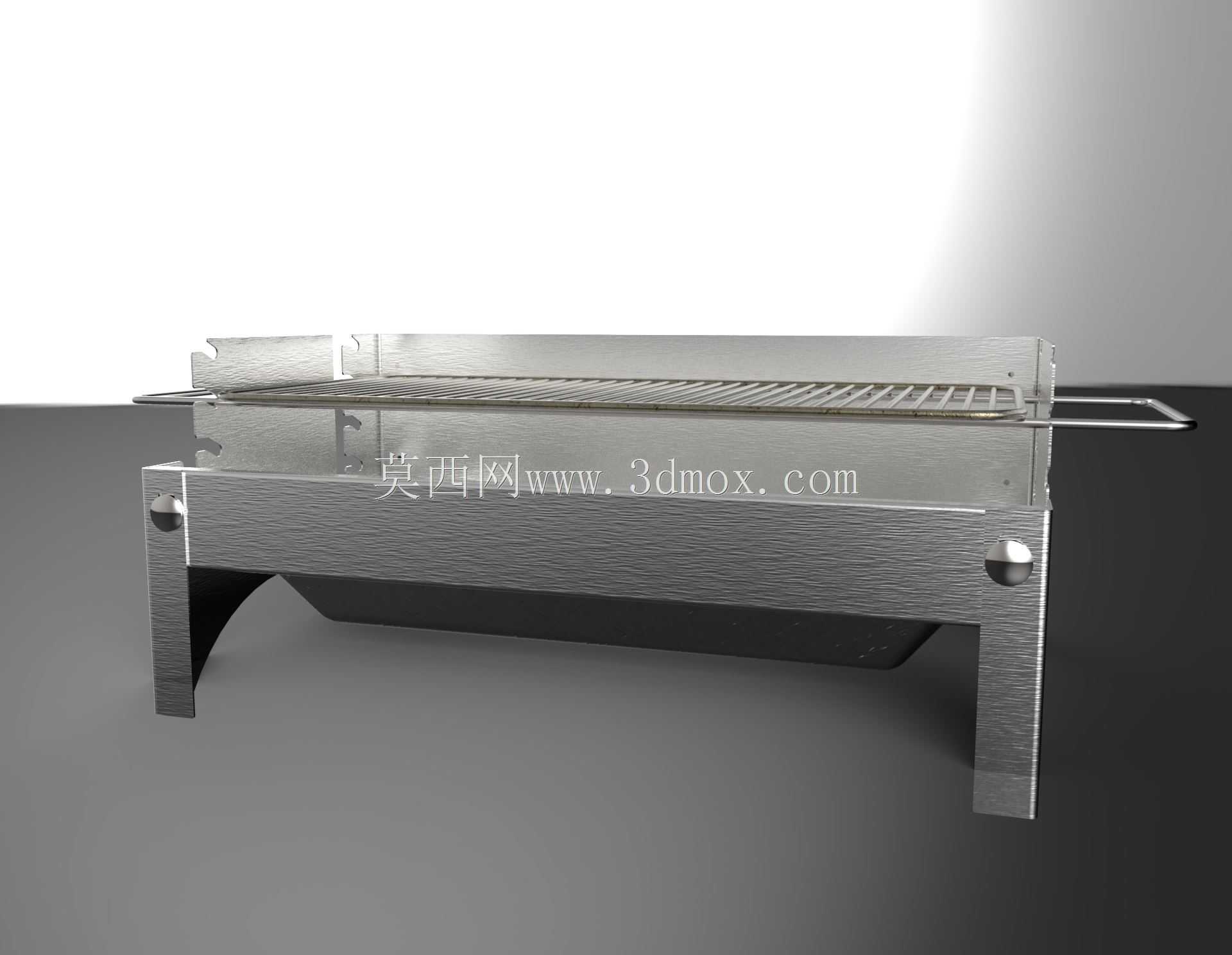

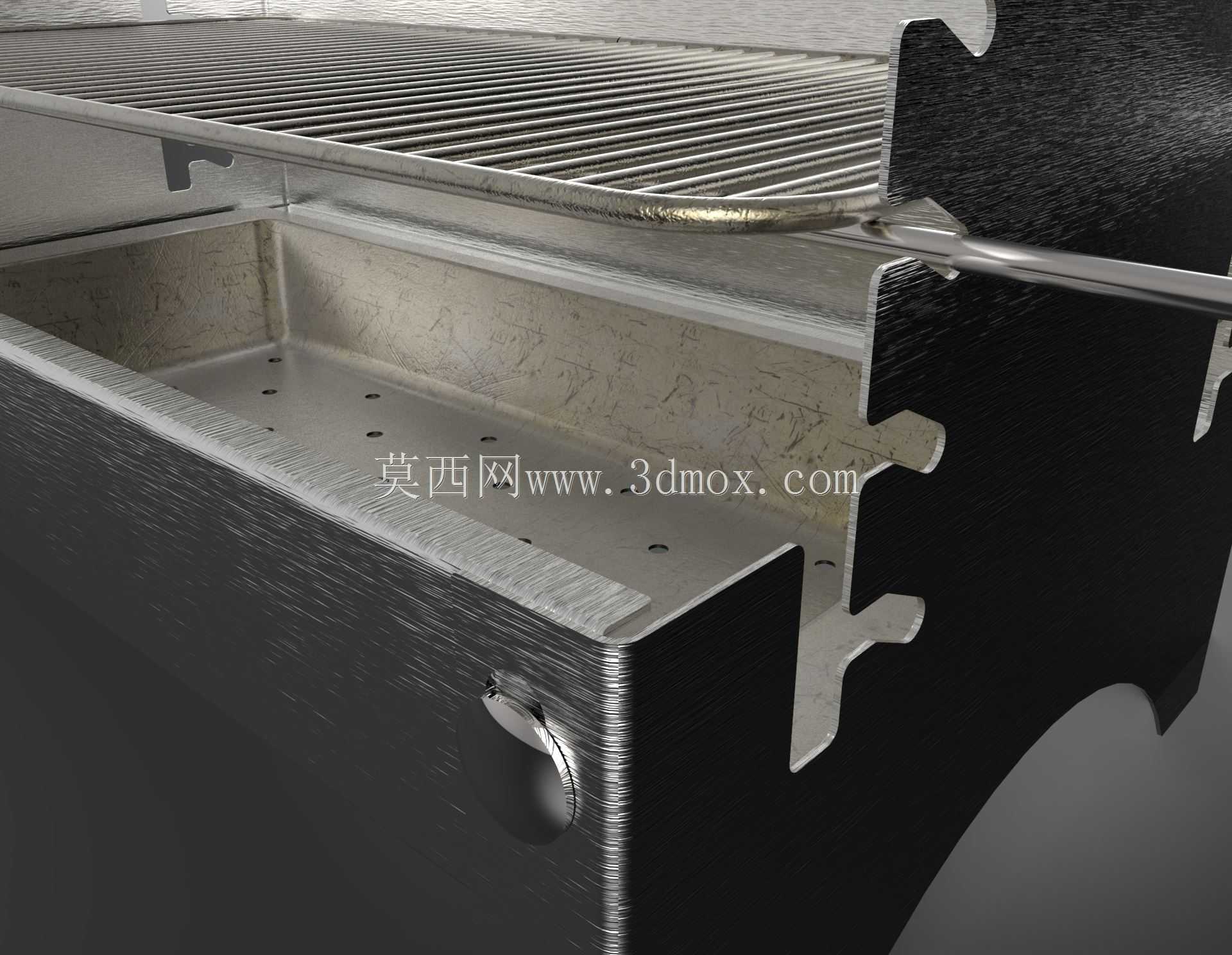

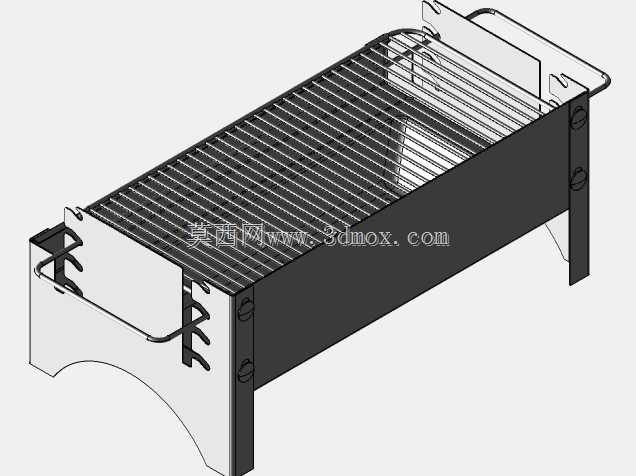

这款可折叠烧烤架主要面向户外休闲、近郊露营、家庭庭院聚餐、流动摆摊等多元使用场景，作为户外热加工烹饪的核心承载器具，可满足食材炭烤、熏制的使用需求，适配单人短途出行到多人团建聚餐的不同使用规模。在功能特性设计上，产品采用全钣金弯折成型的无焊接组装结构，整体无需额外复杂连接件即可完成快速展开与收纳，展开后形成稳定的矩形炭槽与支撑结构，炭槽底部预留落灰间隙，既可以承接燃烧后的炭灰避免污染场地，也能通过底部间隙补充进风，保证木炭燃烧时的氧气供给，让炭温保持稳定均匀，减少烤焦、烤不透的情况；上方的烤网采用平行栅格结构，栅格间距经过优化，既可以避免小块食材掉落，也能让炭火热量直接穿透作用于食材，同时烤网设置有抽拉限位结构，添加木炭时无需整体抬起烤网，降低操作时的烫伤风险。设计思路上，产品以易加工、易收纳、高稳定性为核心原则，所有部件均采用常规厚度的金属板材通过激光切割、数控折弯工艺加工成型，无需复杂的冲压模具与焊接工序，既适合小批量定制加工，也能降低生产端的制造成本，让普通五金加工门店即可完成生产制作；折叠结构采用转轴式连接设计，支撑腿可向内完全收折贴合炭槽底部，收折后整体为扁平盒状结构，可轻松放入背包、车载储物箱甚至常规尺寸的手提袋中，完全不占用多余储物空间，解决了传统固定式烧烤架体积庞大、携带不便的痛点。在外形尺寸与安装边界上，产品展开后整体高度适配成年人站立操作的舒适高度，无需弯腰即可完成翻烤、撒料等操作，炭槽的长宽尺寸可同时容纳多人份食材烤制，支撑腿展开后形成外扩的支撑角度，即使在略有不平整的户外草地、砂石地面也能保持稳定不侧翻；收折状态下整体厚度较薄，边缘均做了折弯卷边处理，没有裸露的尖锐毛刺，携带过程中不会划伤背包或手部，所有部件展开后无需额外工具即可完成组装，单人即可在数十秒内完成从收纳到可使用的状态切换，使用完成后待炭灰冷却，可直接将支架折叠收纳，清理时仅需倾倒炭槽内的灰烬即可，维护打理十分便捷。
