开瓶器

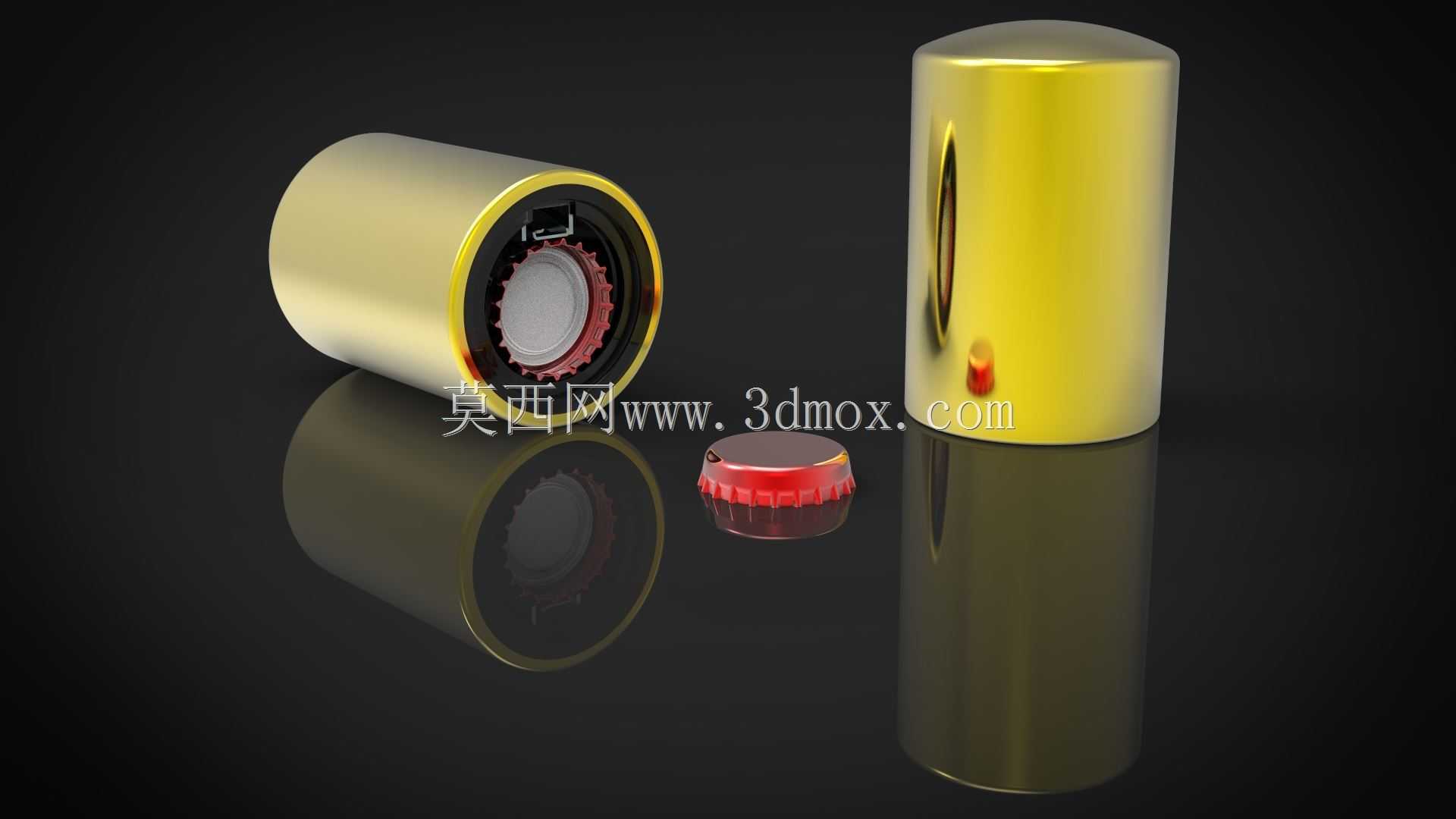

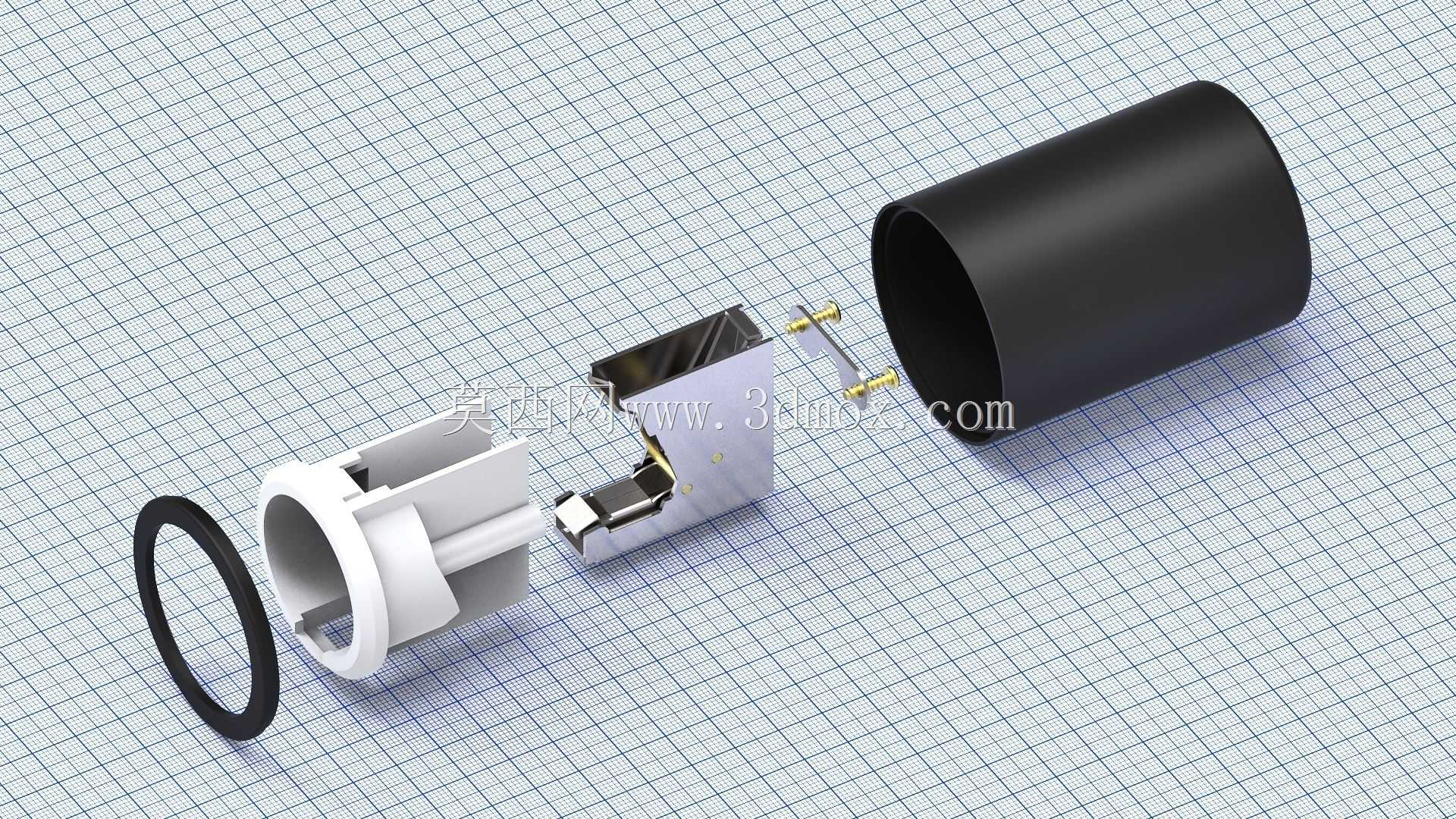

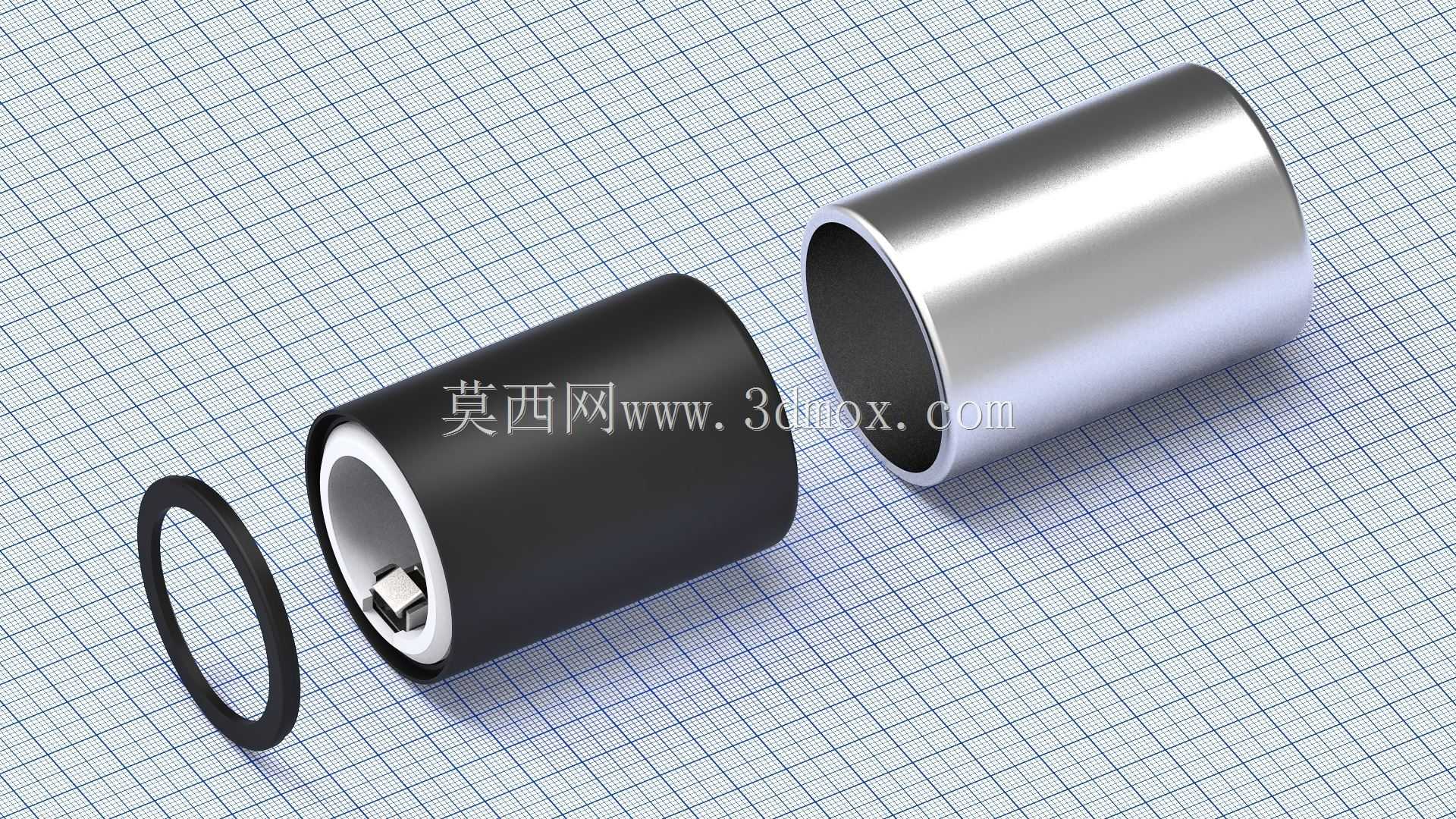

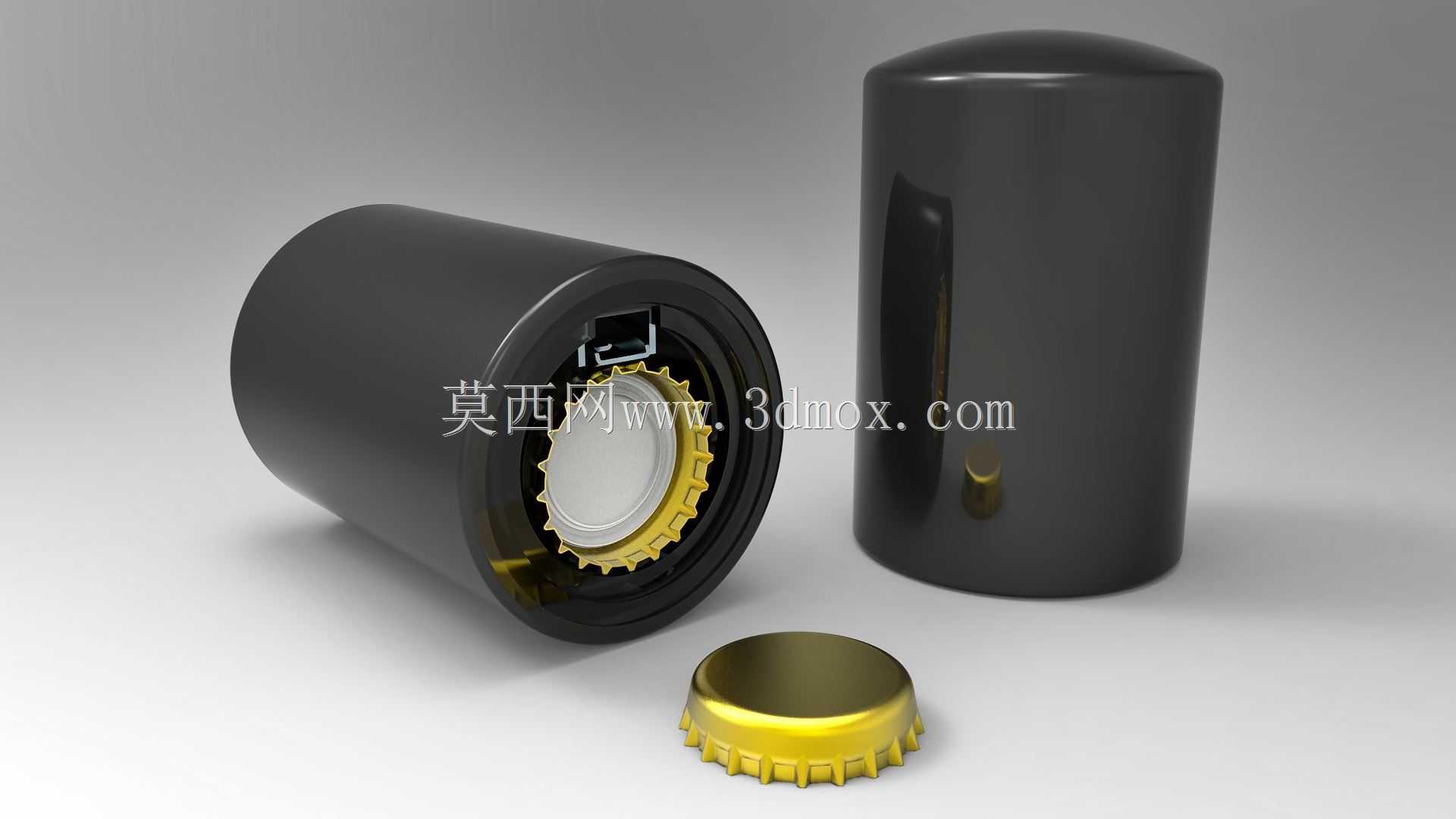

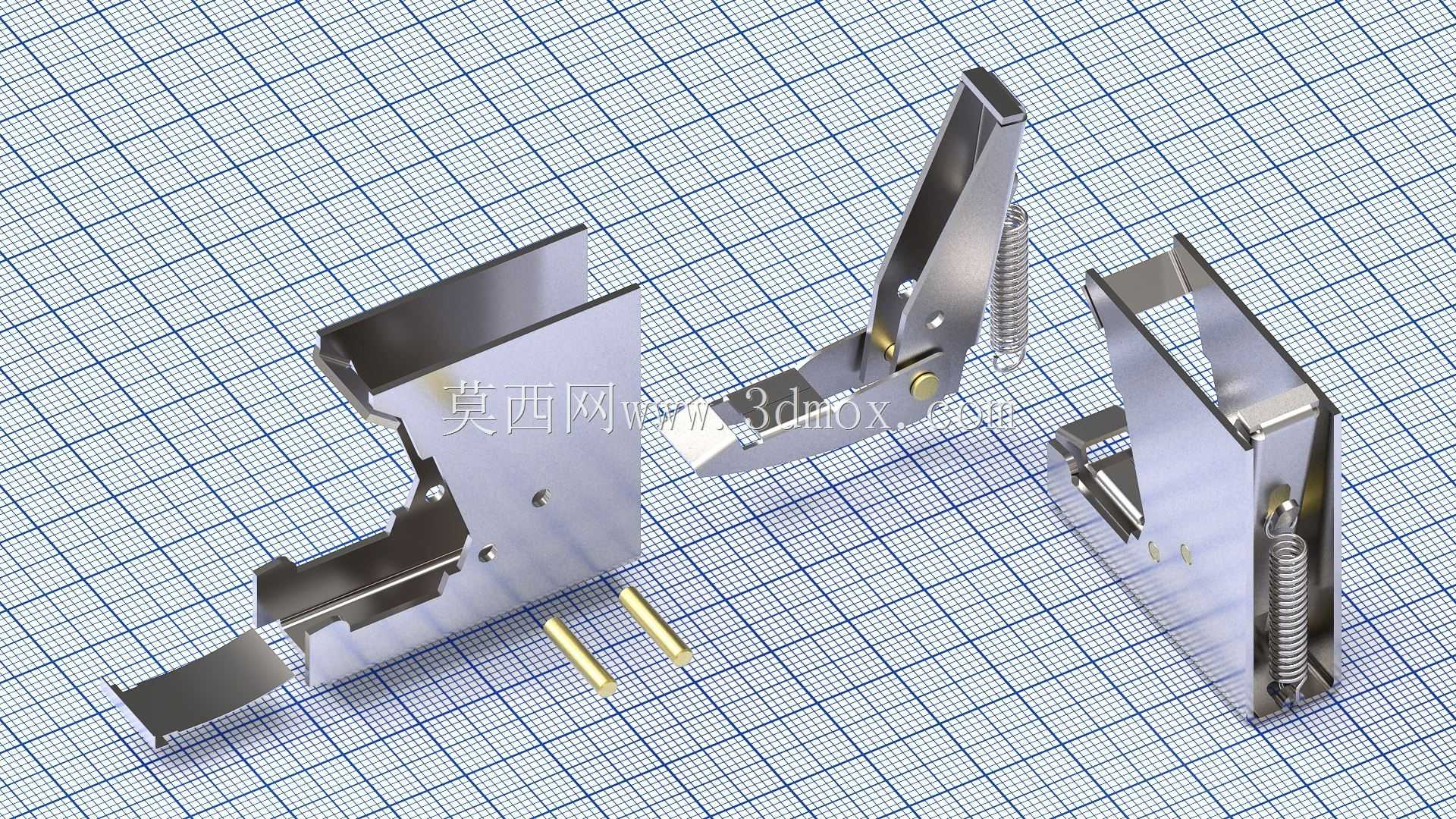

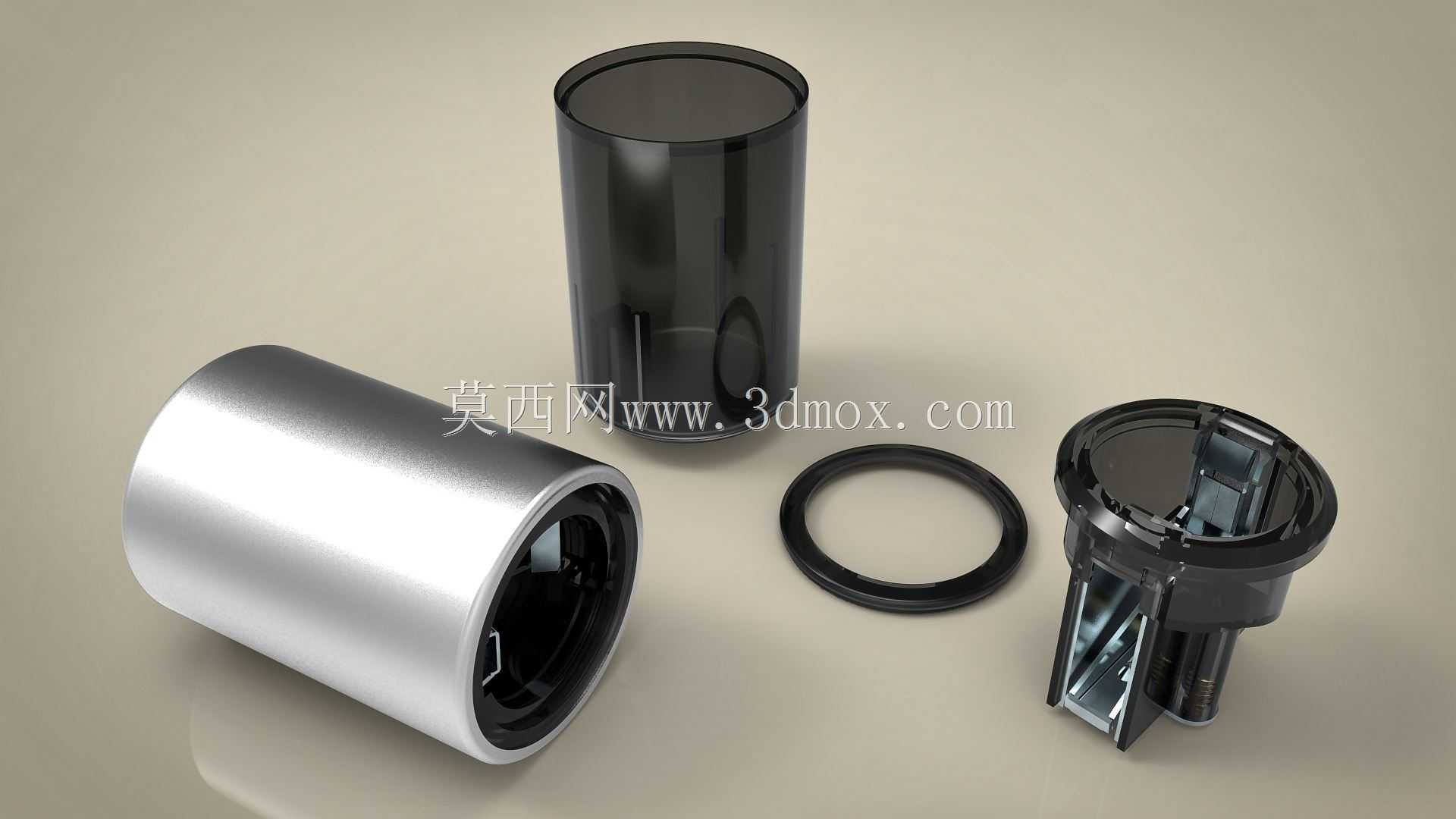

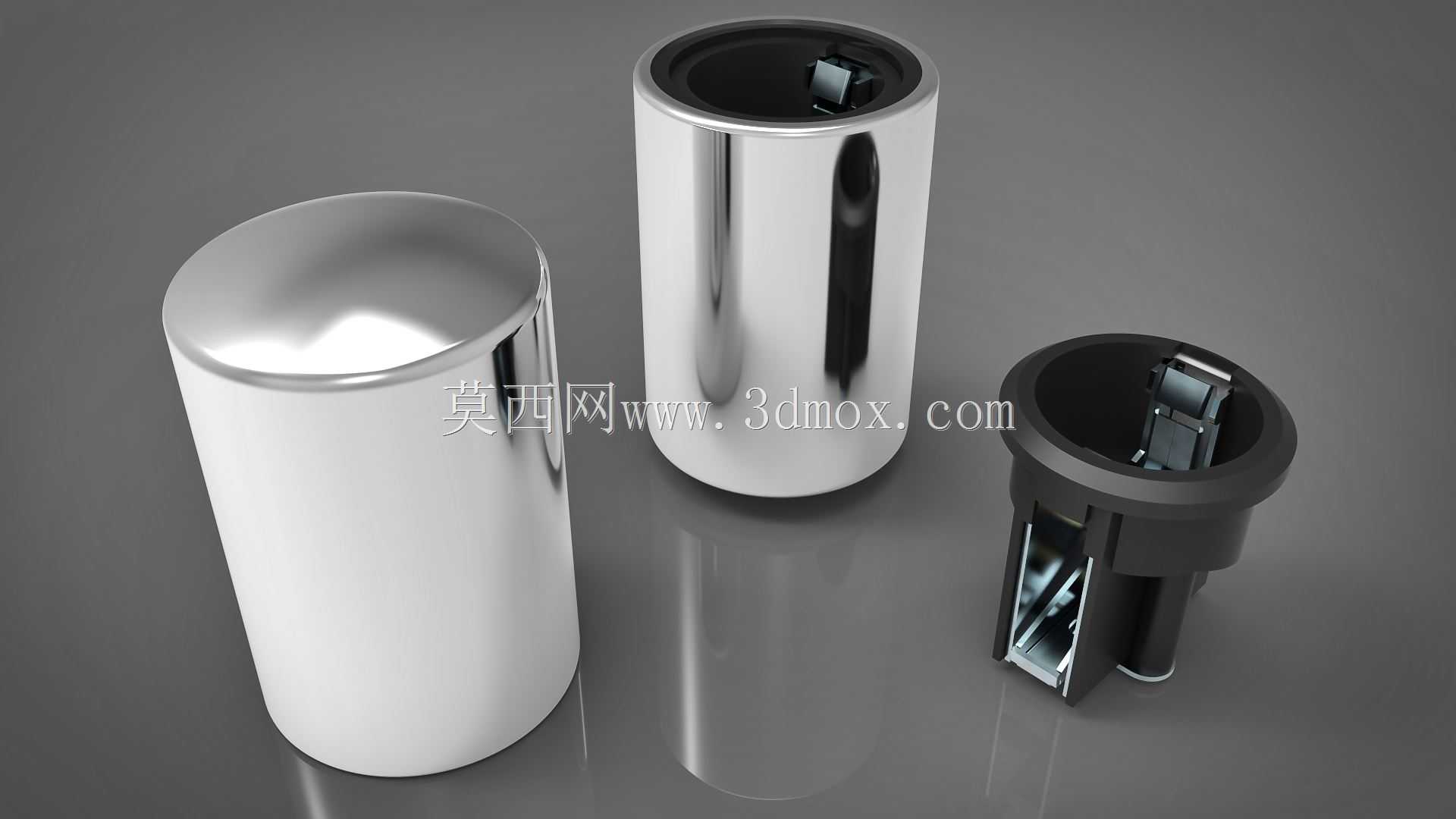

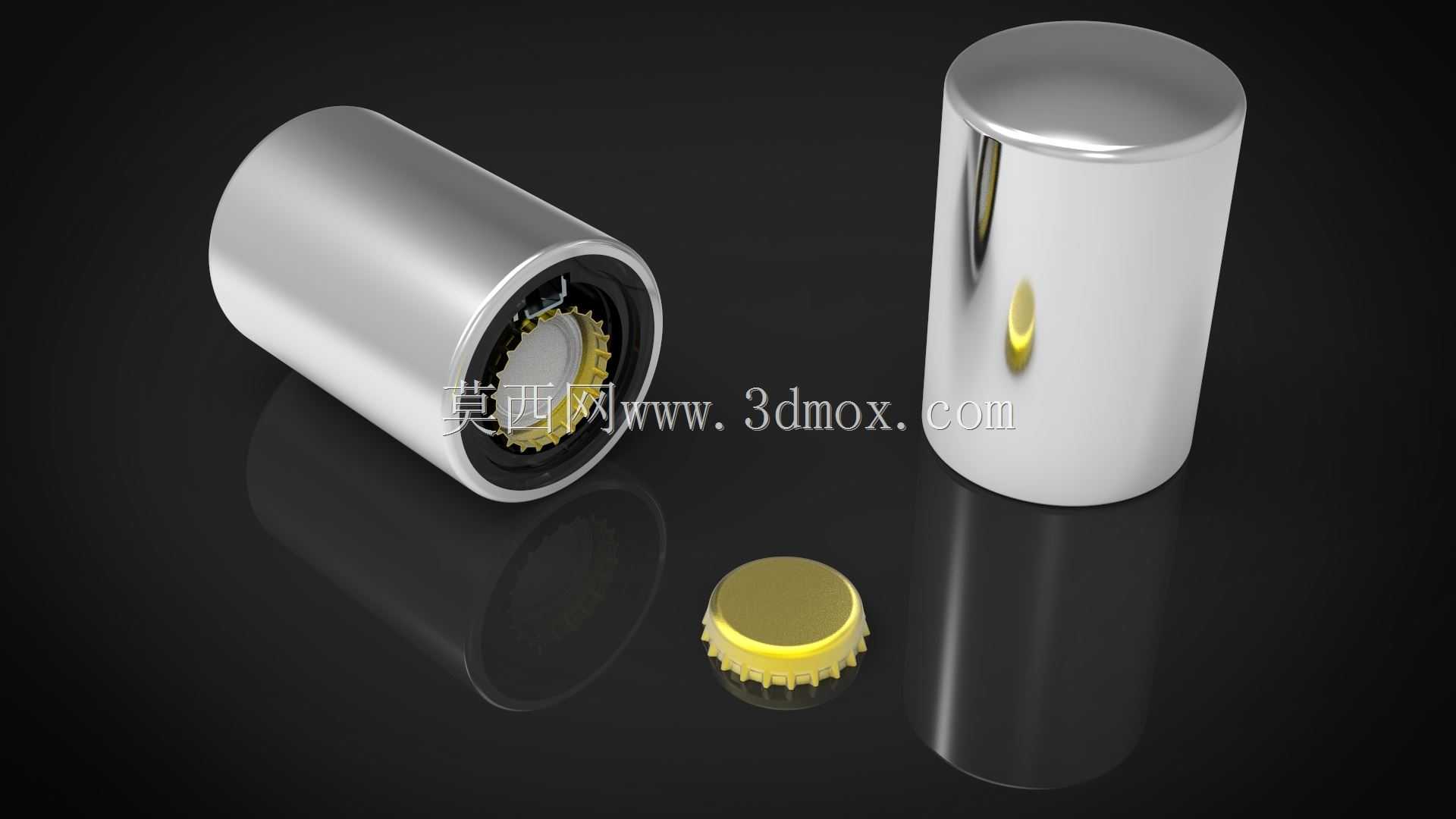

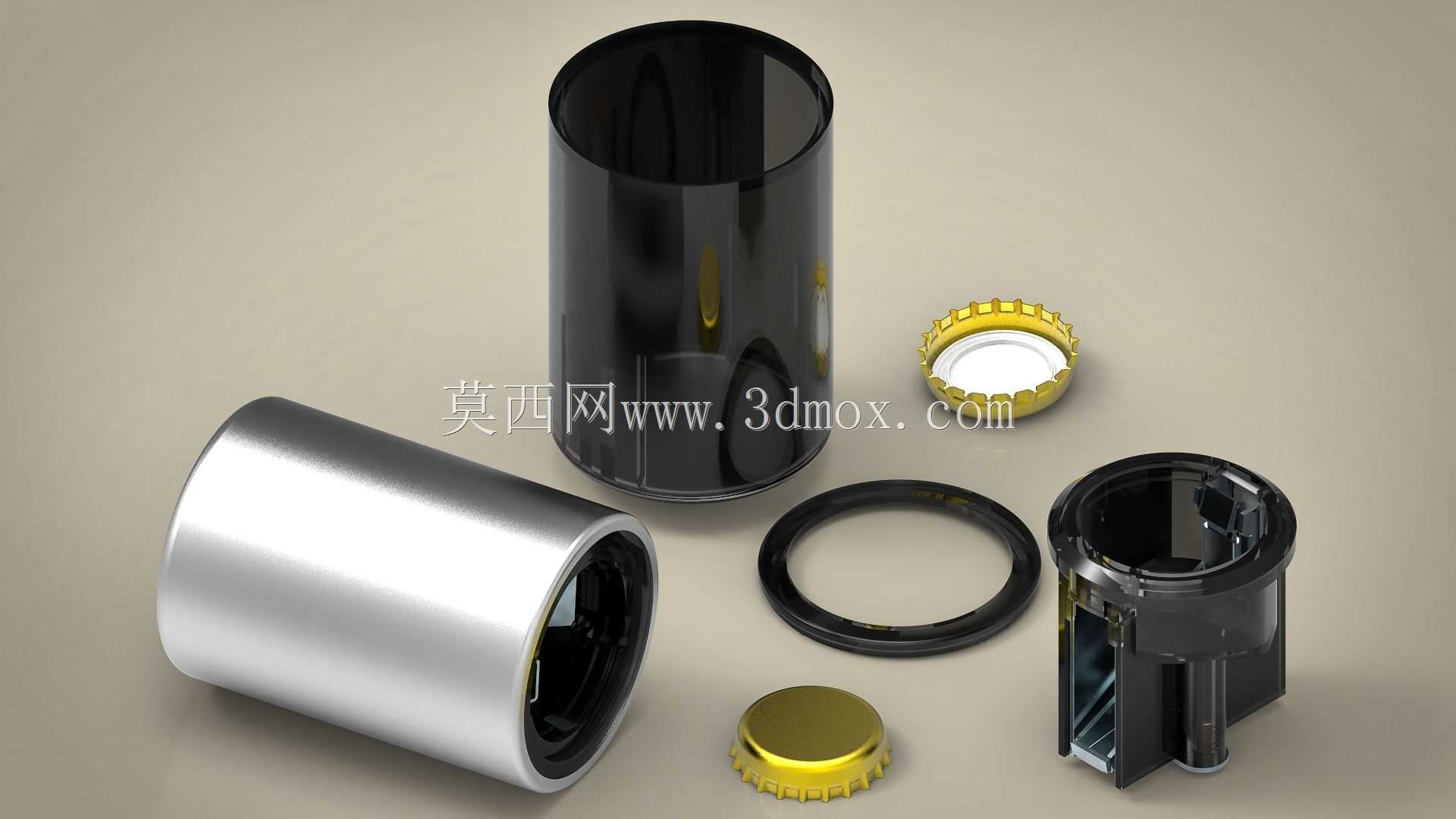

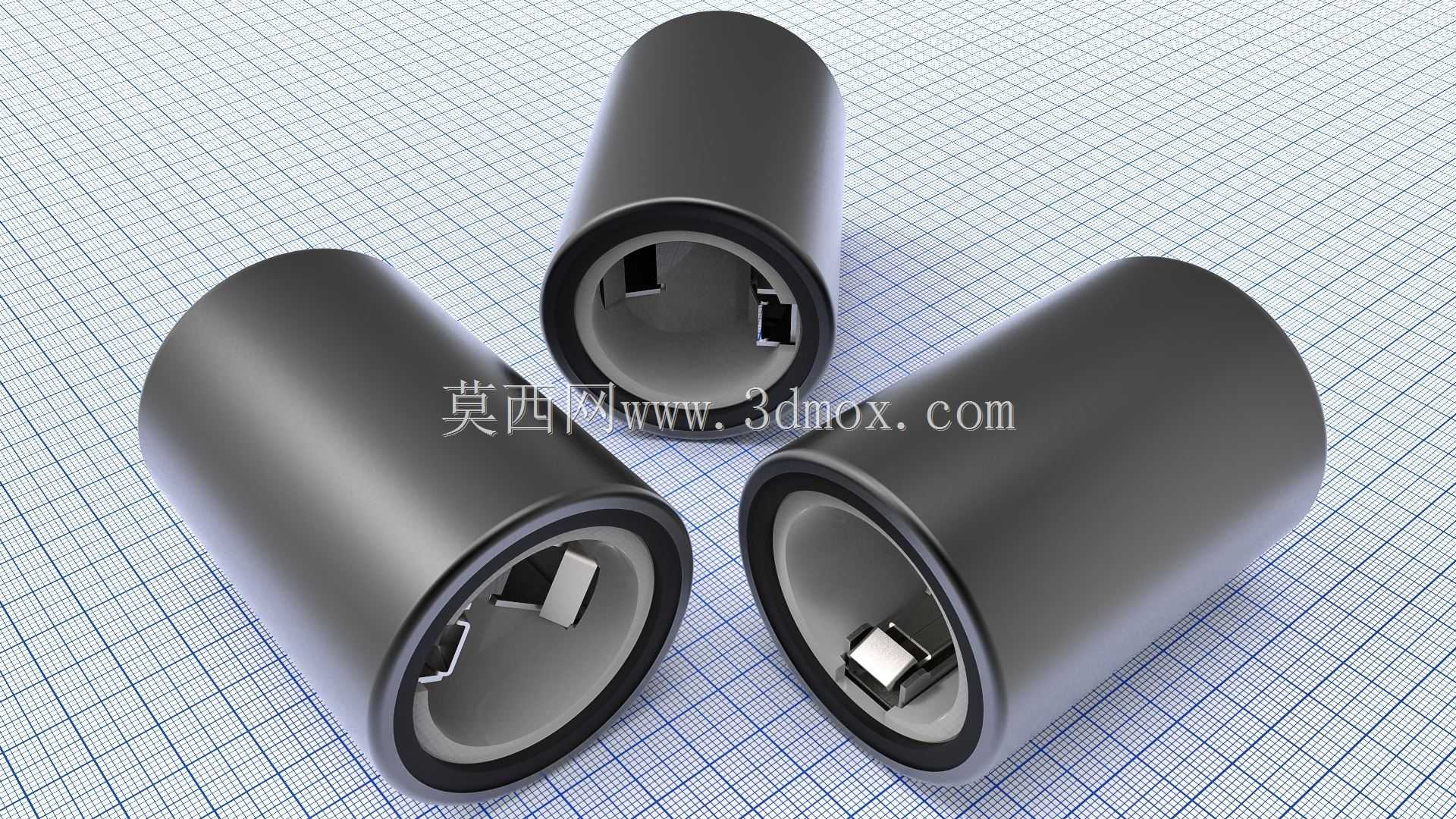

一种皇冠瓶塞开瓶器的模型，有一个有趣的开启机构。把这个装置沿轴向放在一个瓶子的皇冠瓶塞上，然后把它推下去打开。在弹簧力作用下回到初始位置后，瓶盖已松开。啤酒瓶口的全驱动行程值为44.5 mm（取自原产品）。所有进一步的尺寸已尽可能取自原产品。Notes:The outer 套管是挤压件，由铝制成，基本厚度为0.5 mm。内套筒、锁环和机构外壳为注塑件。拔模角一般不建模。其他零件为钣金件、一个拉簧、一个金属铆钉、两个圆柱销和两个螺钉。下载此模型，将其导入自己的CAD应用程序，制作你自己的横截面，试着理解这个机制是如何工作的。动画似乎是非常困难的。如果有人能做一个动画，我会非常高兴。如果下载，请不要忘记留下一个“喜欢”。模型可在下面formats:STEP-file （.stp），以及本机文件（.prt）和（.asm），位于（.zip）文件夹中，供的所有用户使用?PTC Creo参数化2.0?
