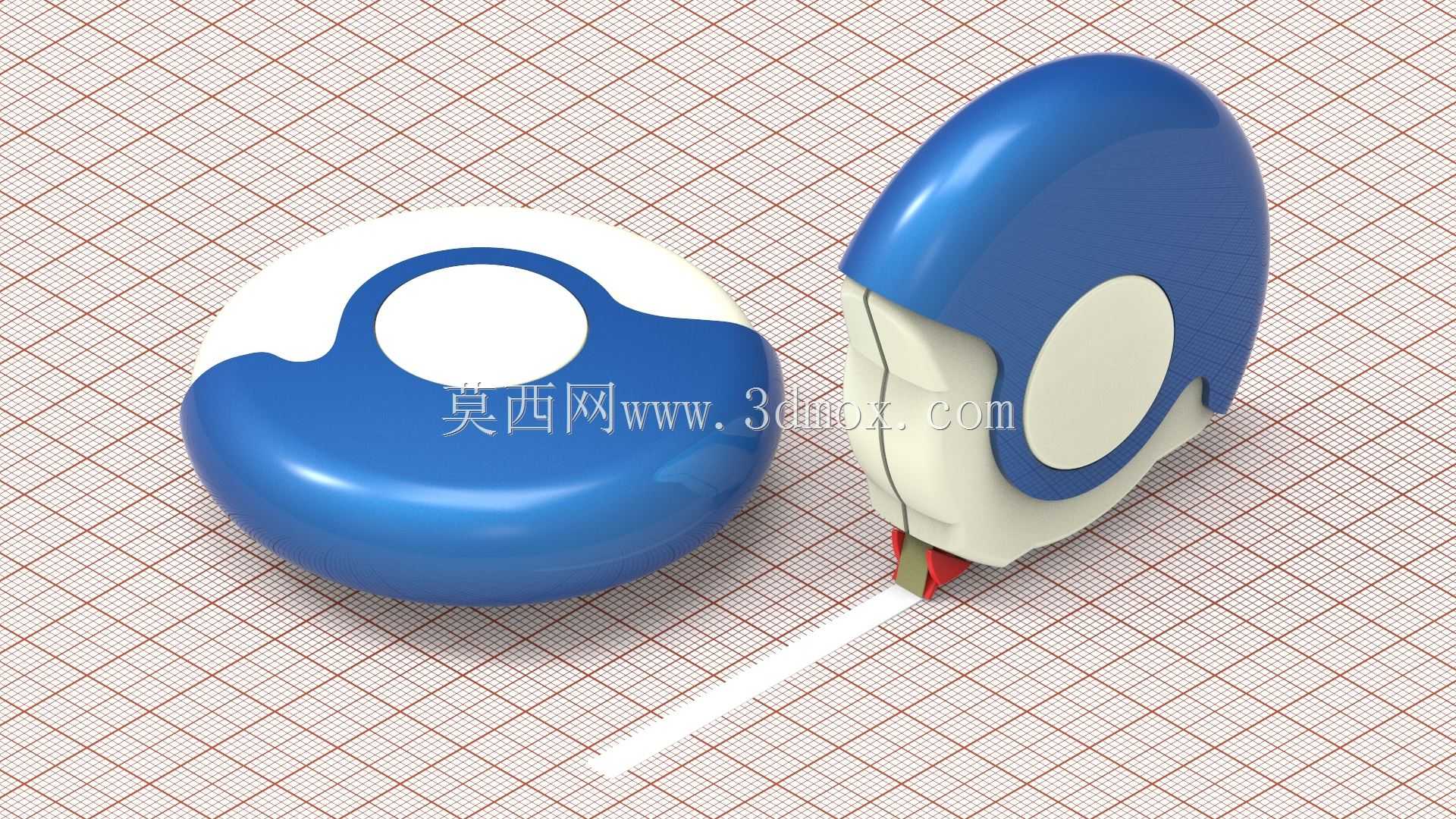

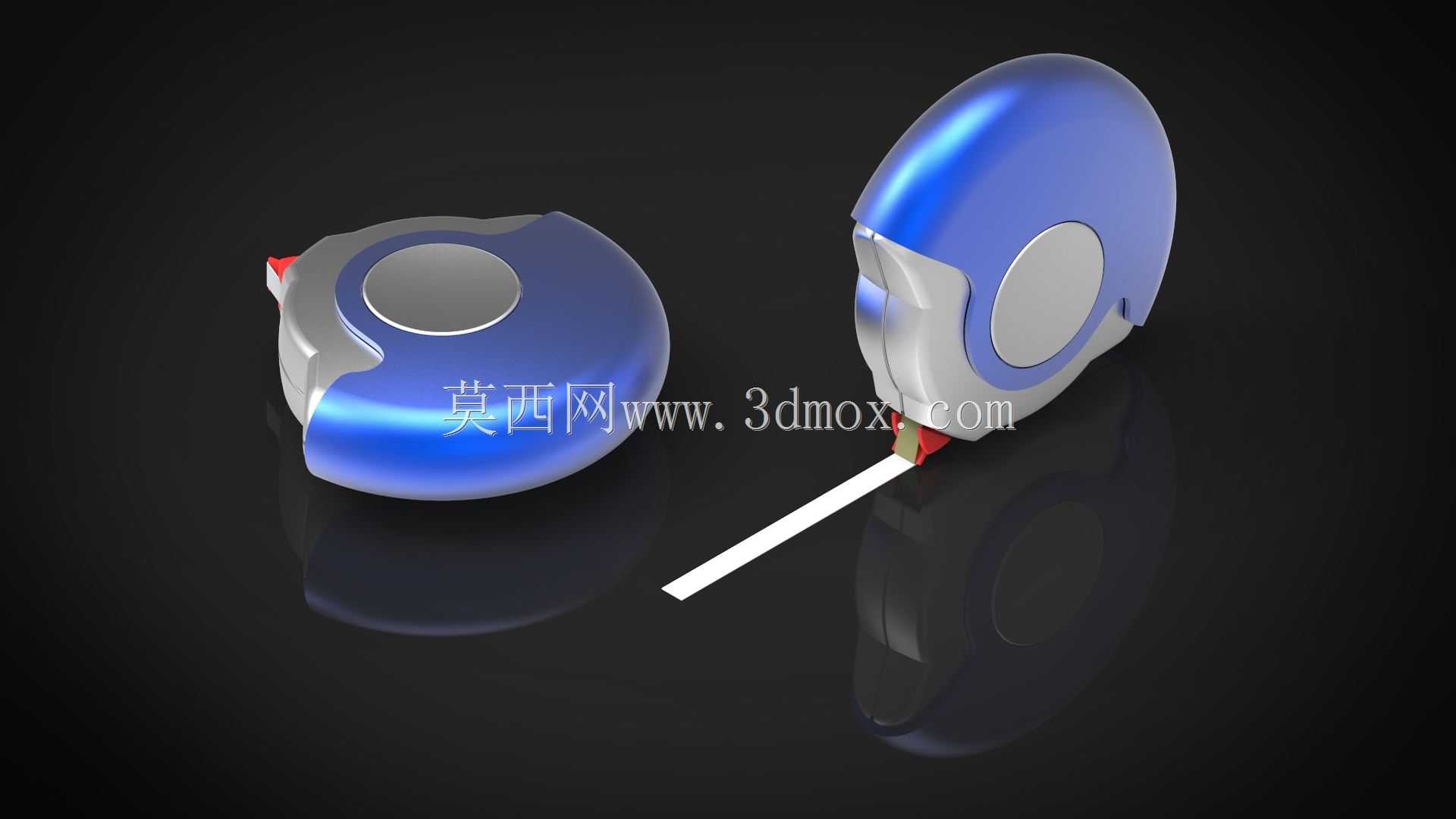

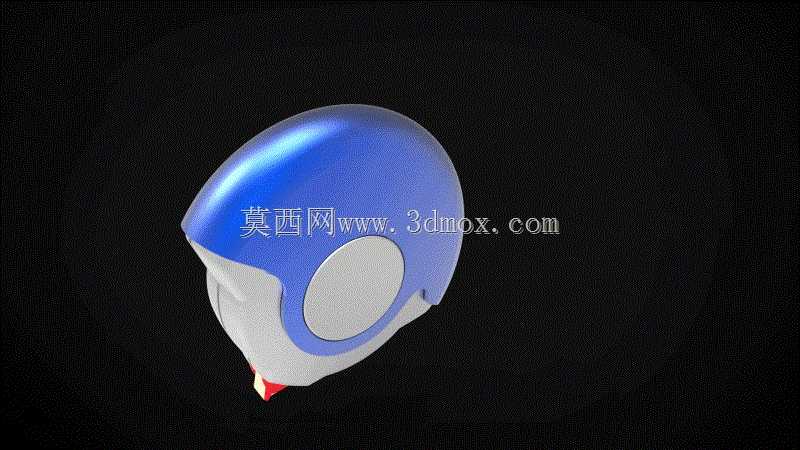

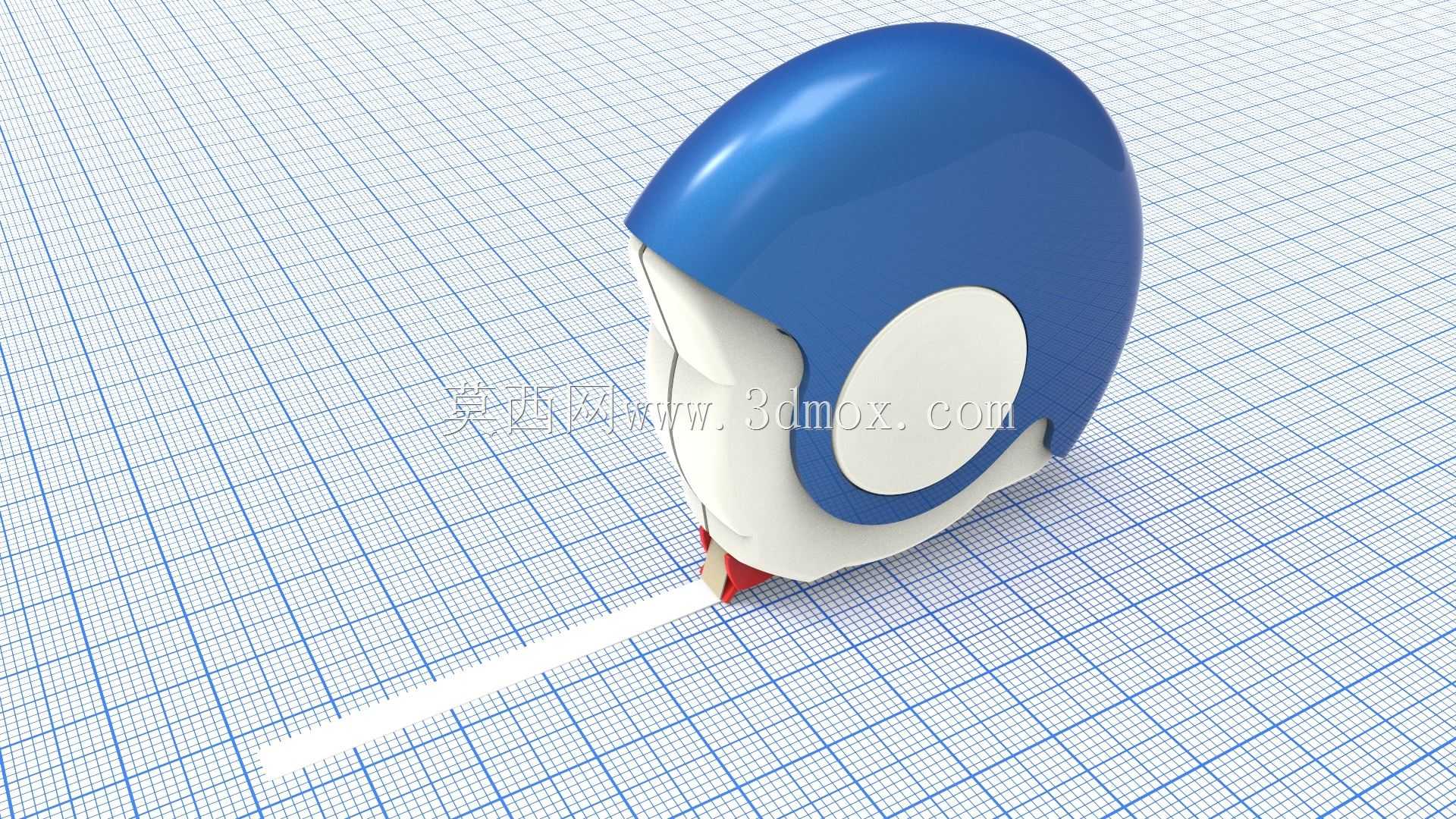

便携款钢卷尺外观结构三维设计

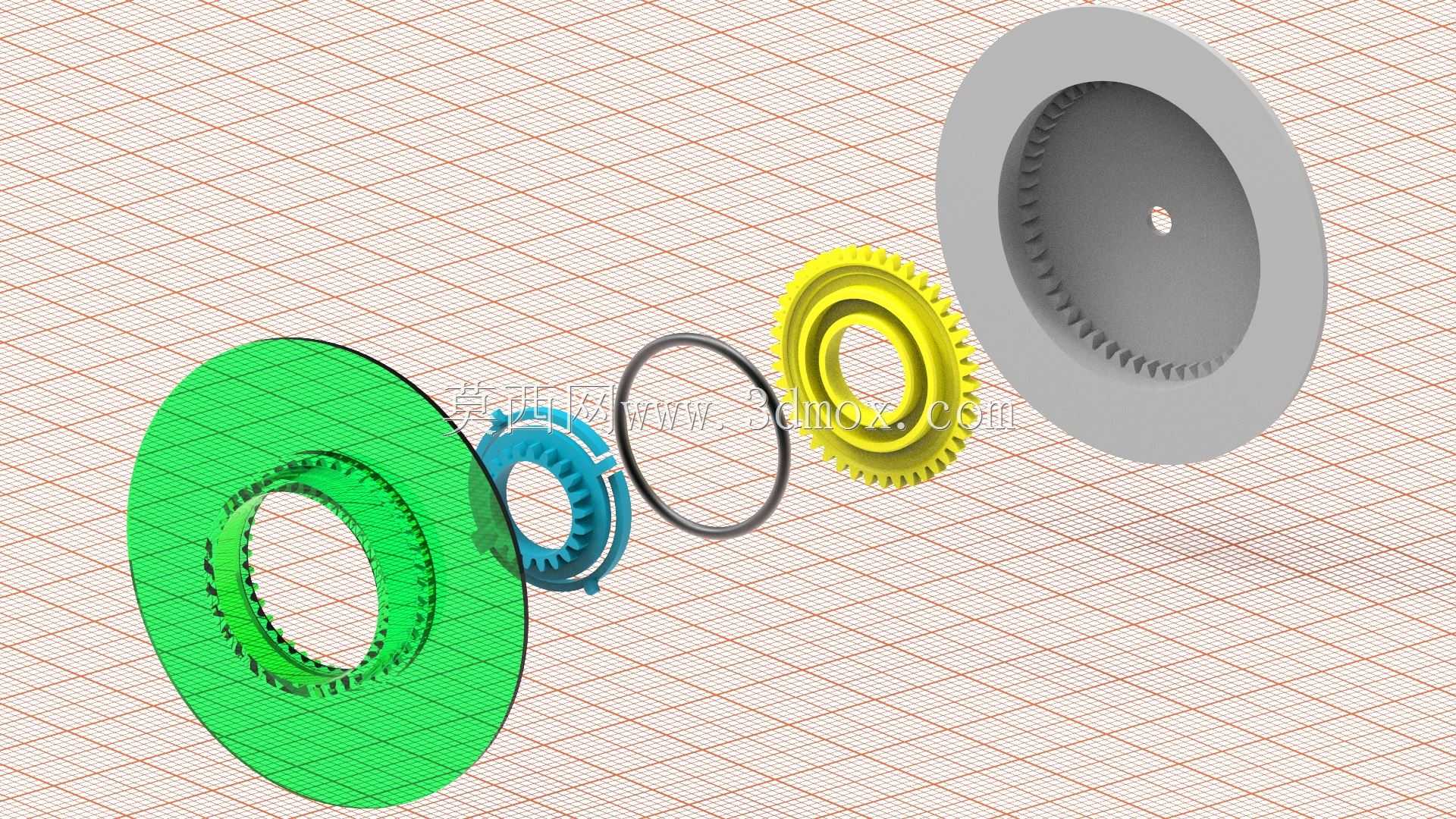

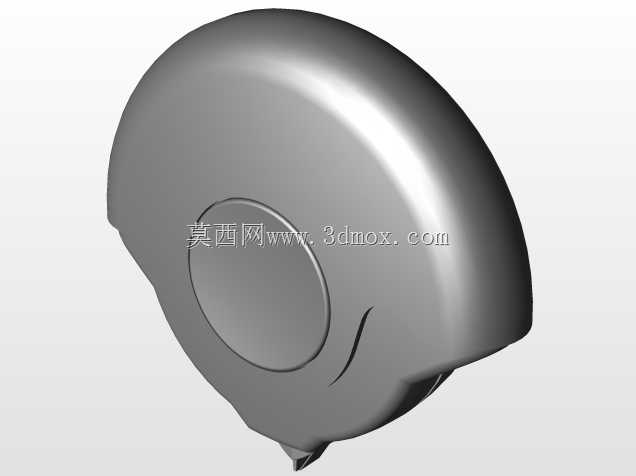

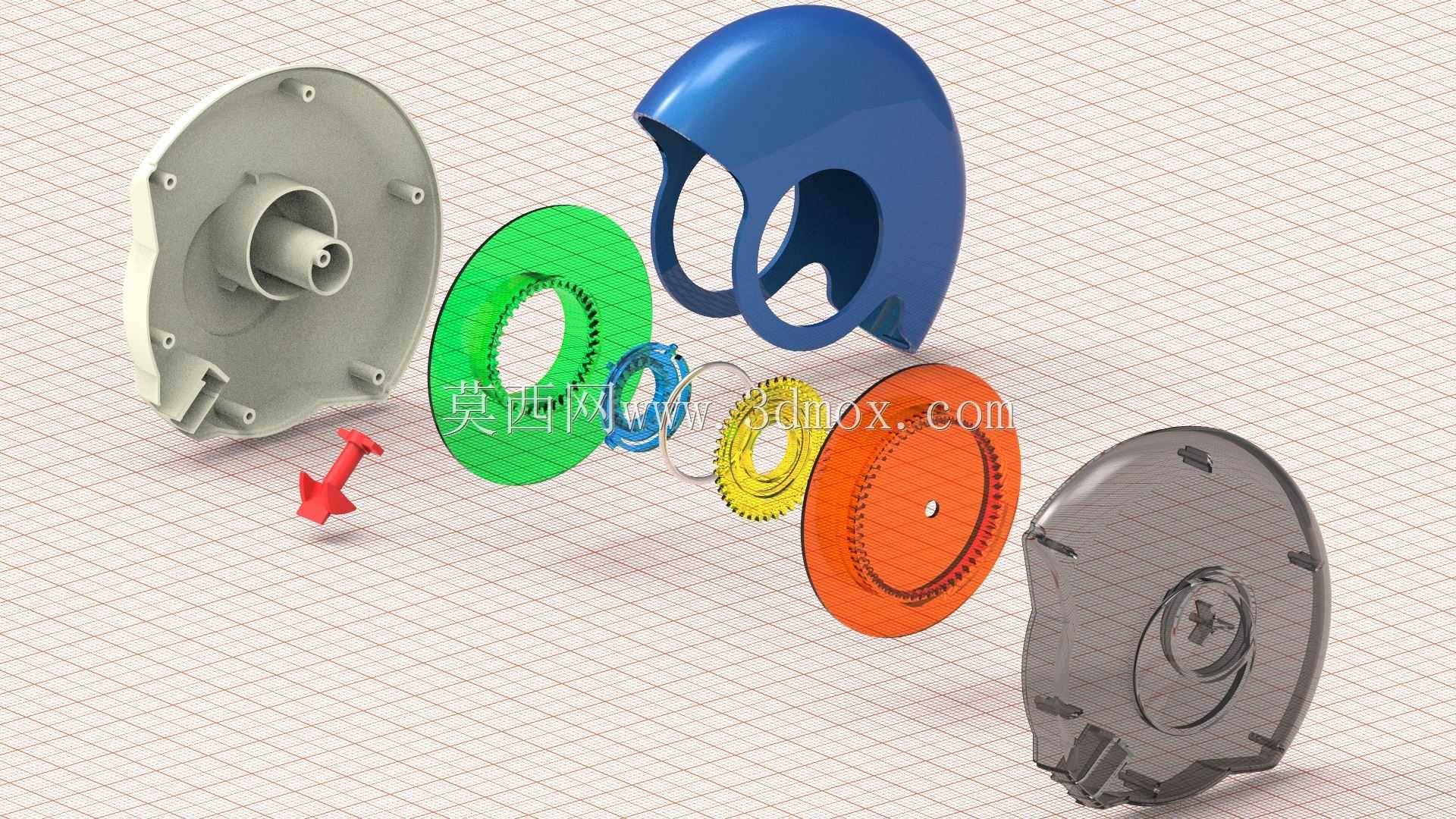

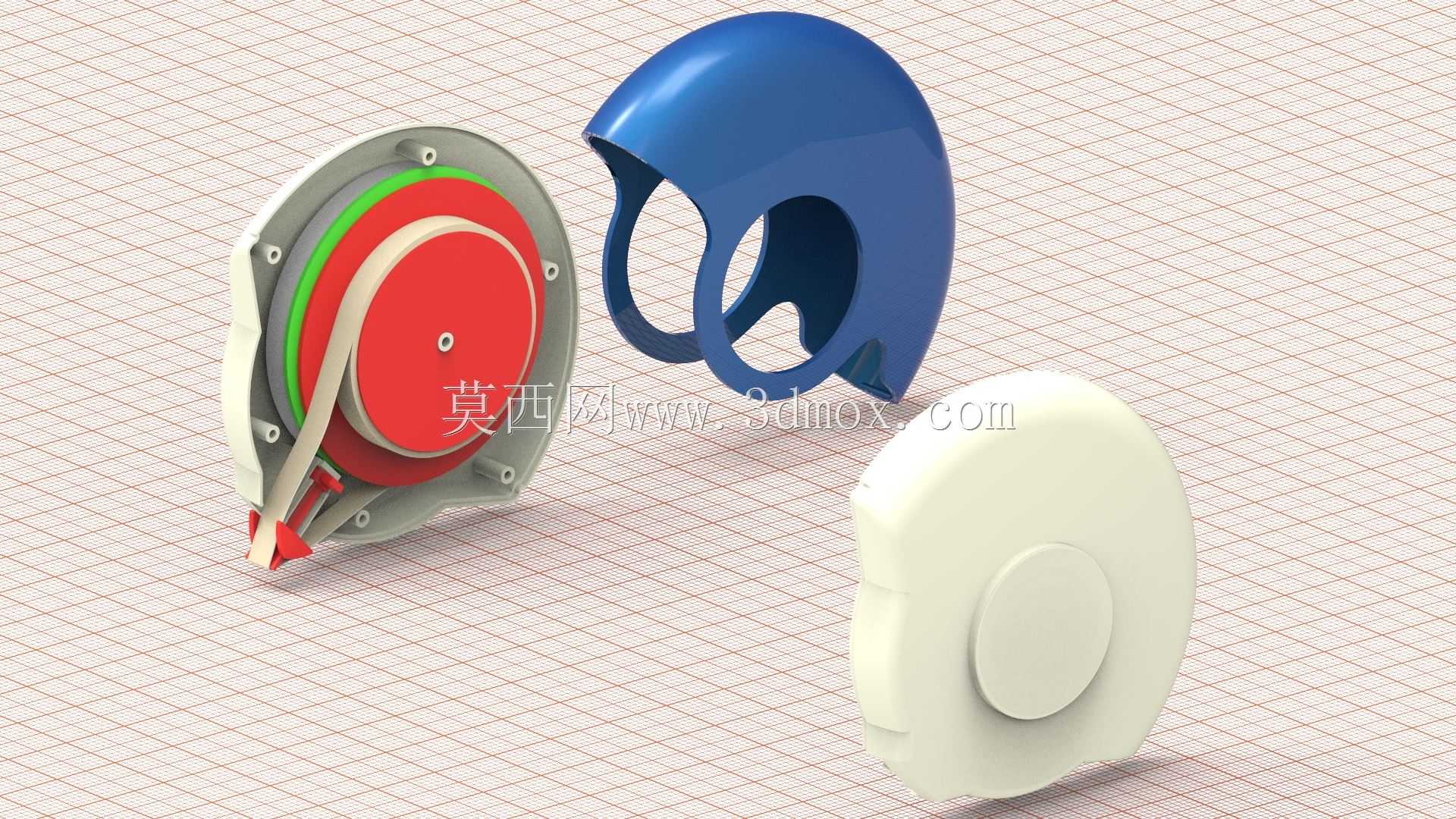

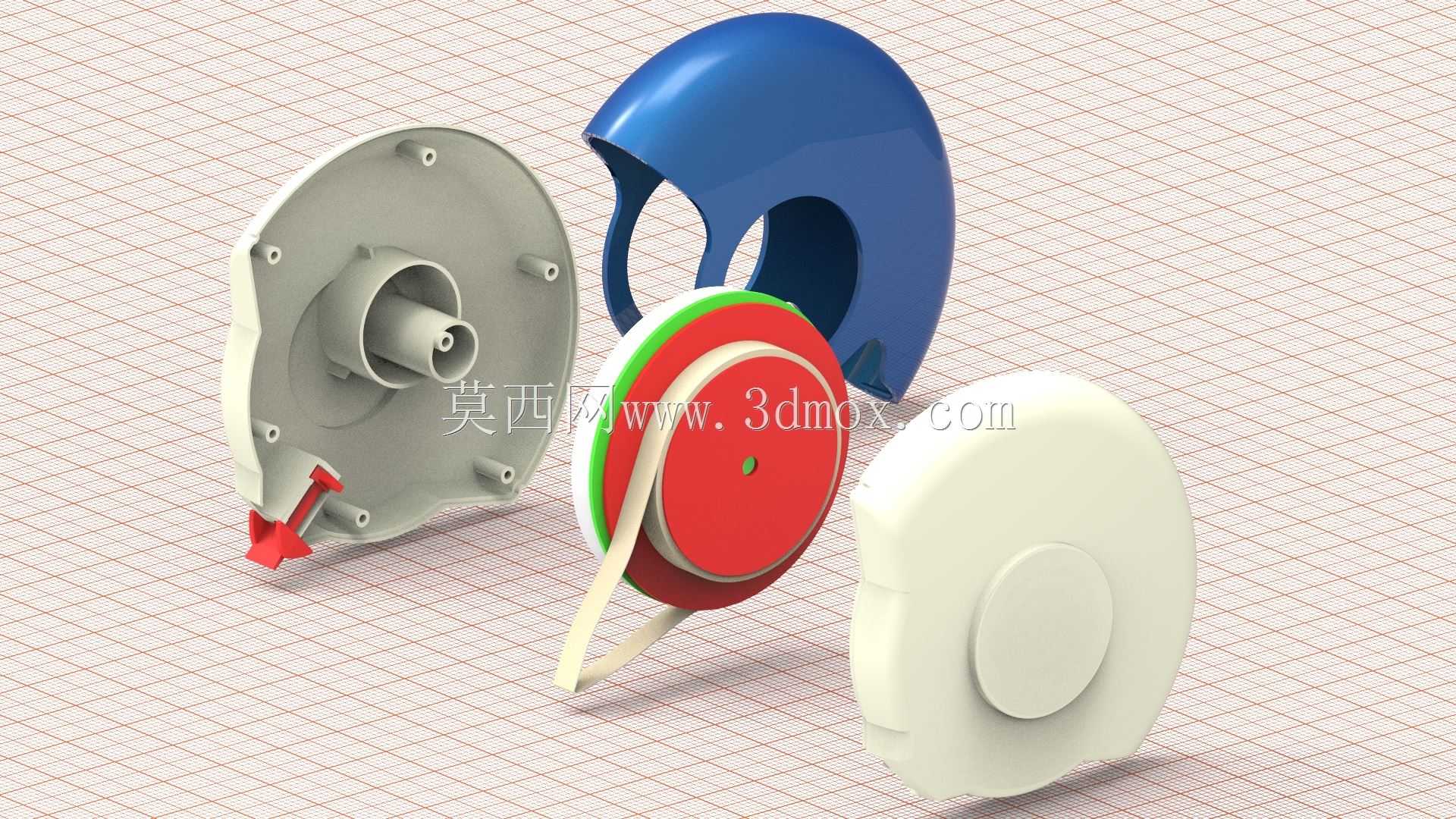

这款便携钢卷尺的三维设计，核心围绕日常施工、家装测量、五金检修、手工DIY等多场景的手持测量需求展开，区别于传统工业级长卷尺的笨重设计，整体定位为随身便携的高频次使用测量工具，可适配单人操作的短中距离长度测量场景，无需额外辅助人员即可完成读数、收尺全流程操作。从实际使用功能来看，该设计保留了钢卷尺核心的尺带自动回收、尺钩卡位锁定、尺带防弯折三大核心功能，内部预留了标准卷簧安装腔、尺带收纳腔与锁定按键的活动行程空间，确保尺带拉出时可按需锁定长度，回收时卷簧提供均匀回弹力，避免尺带快速回弹造成的尺带弯折或外壳磕碰损伤。设计思路上打破了传统卷尺方正硬朗的工业风造型，采用圆润流线型的一体化外壳曲面，握持区域贴合成年人手掌虎口的自然弧度，单手握持时受力均匀，长时间手持测量也不会产生硌手的不适感；外壳做了双色分区设计，主体受力区域采用高强度工程塑料的加厚结构，边缘位置做了圆弧过渡处理，意外跌落时可通过曲面分散冲击力，降低外壳开裂的概率。从外形尺寸与安装边界来看，整体外壳控制在手掌可完全握持的尺寸范围内，尺带出口位置做了耐磨金属衬片的预留安装位，避免长期抽拉尺带磨损外壳出口；内部尺带收纳腔的直径按照常规5米长度钢卷尺的尺带卷曲半径设计，既不会因腔室过小造成尺带卷曲过度产生永久形变，也不会因腔室过大造成整体外壳冗余增重；侧面预留了挂绳孔与腰带夹的安装位，可搭配挂绳防止使用时脱手掉落，也可通过腰带夹固定在工装裤腰带上，方便户外作业时随身携带。尺头位置的卡位结构按照国标测量公差要求预留了活动间隙，确保内外测量时都能抵消尺钩厚度带来的测量误差，尺带表面的刻度区域预留了涂层印刷的平整面，可适配常规耐磨刻度涂层的印刷工艺，整体结构没有多余的异形零件，所有装配位置都预留了标准卡扣与螺丝柱的安装位，无需特殊定制连接件即可完成批量组装生产。
