壁挂式蒸发冷却空调机组结构设计

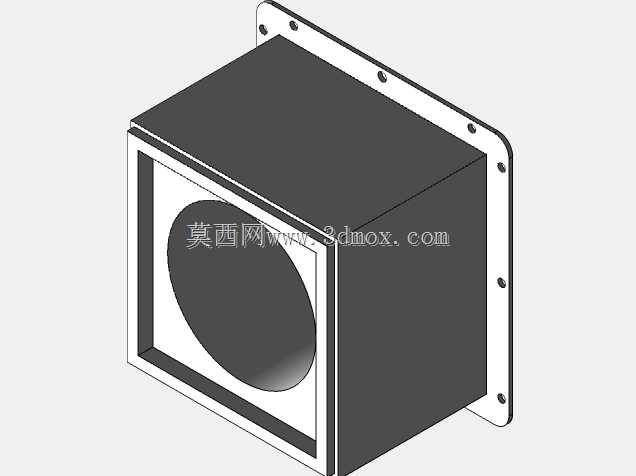

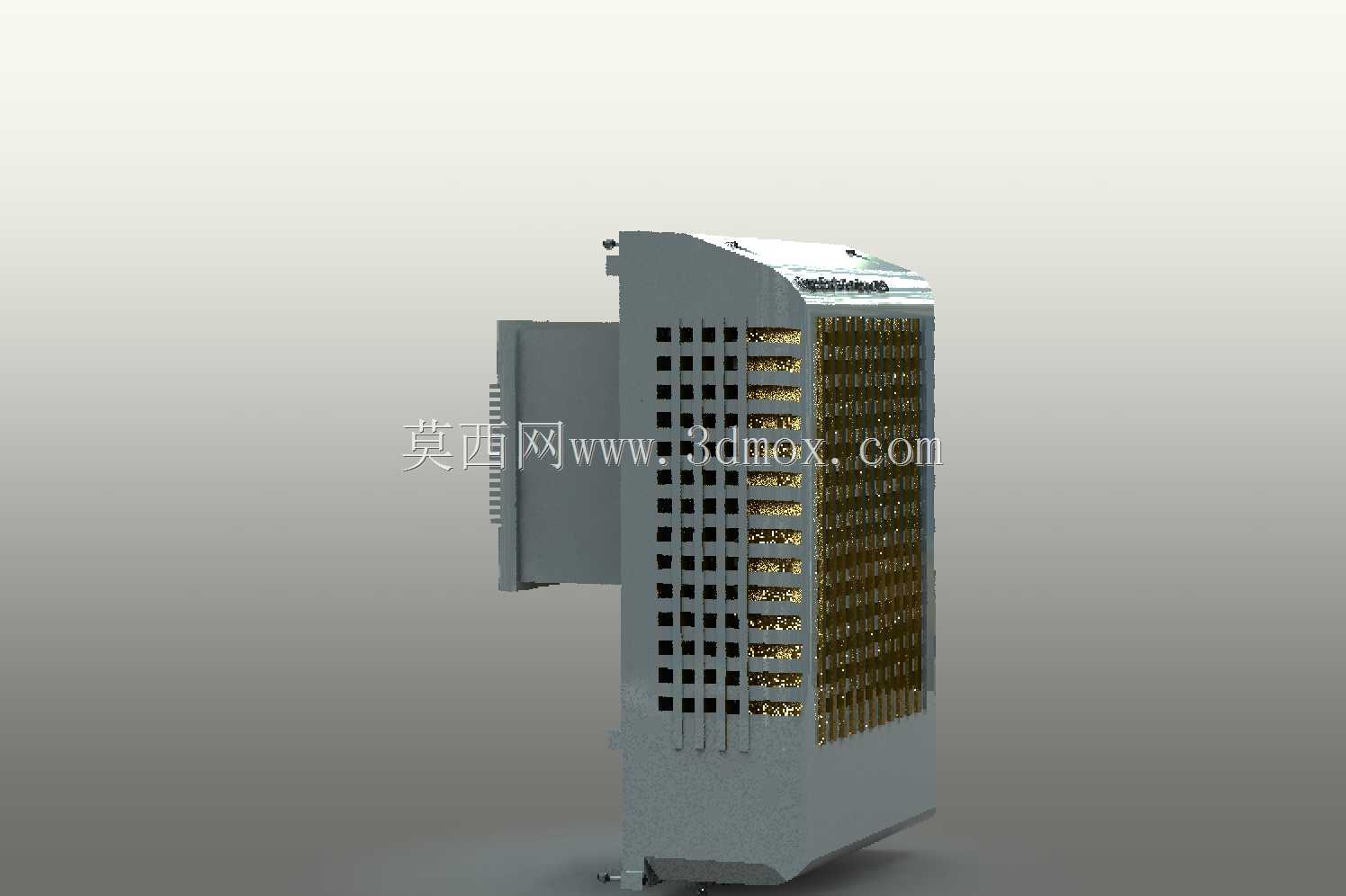

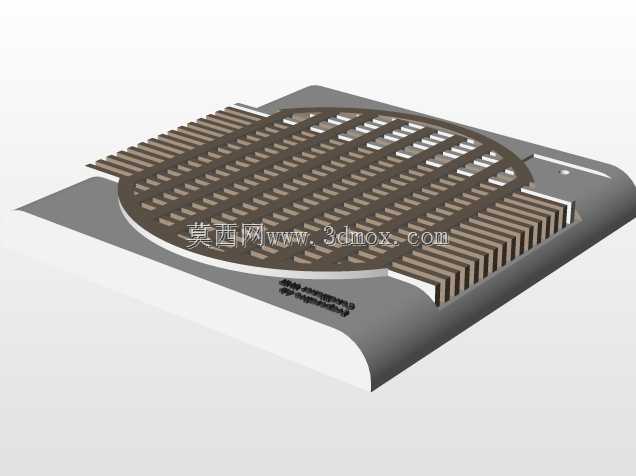

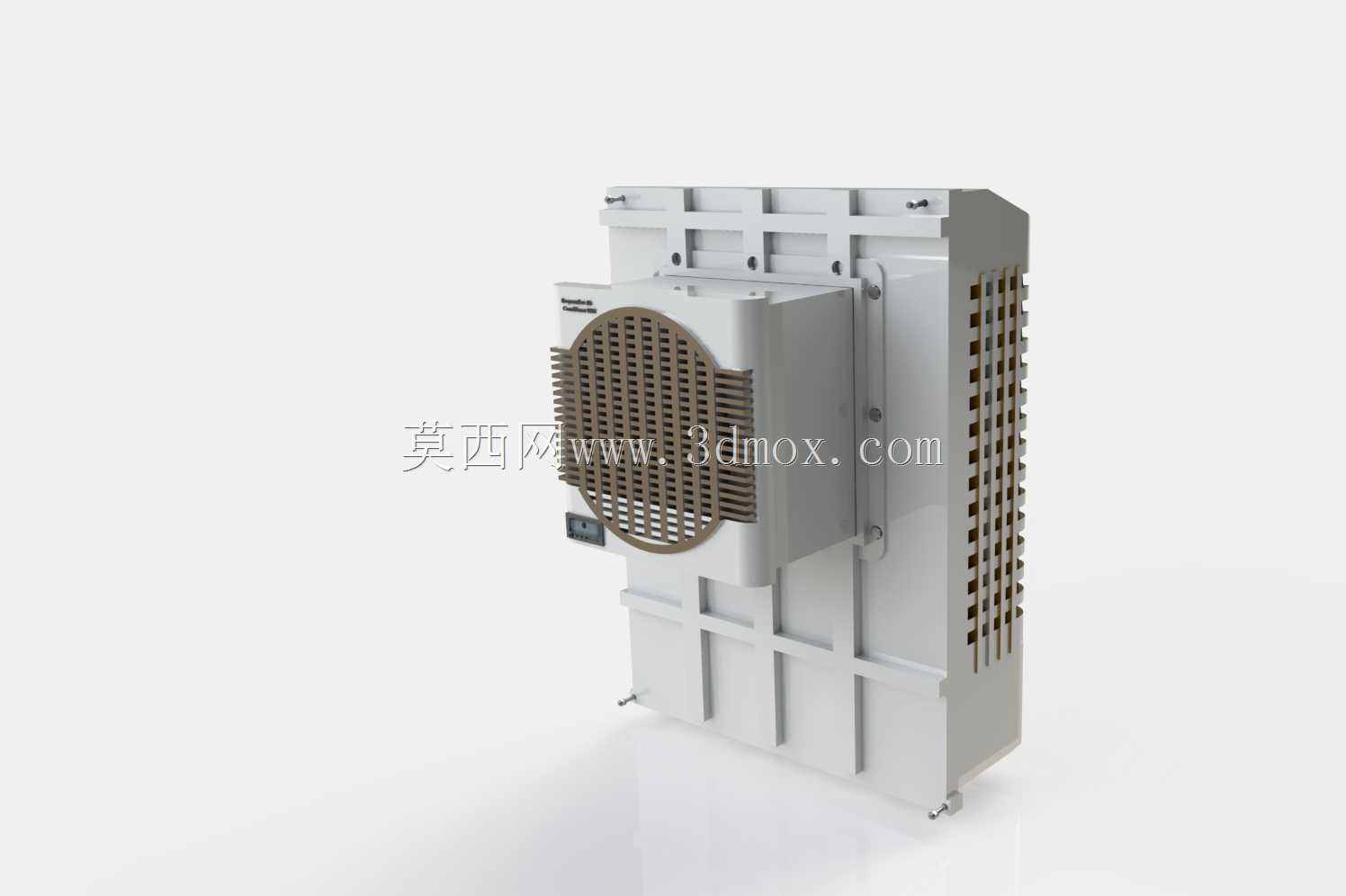

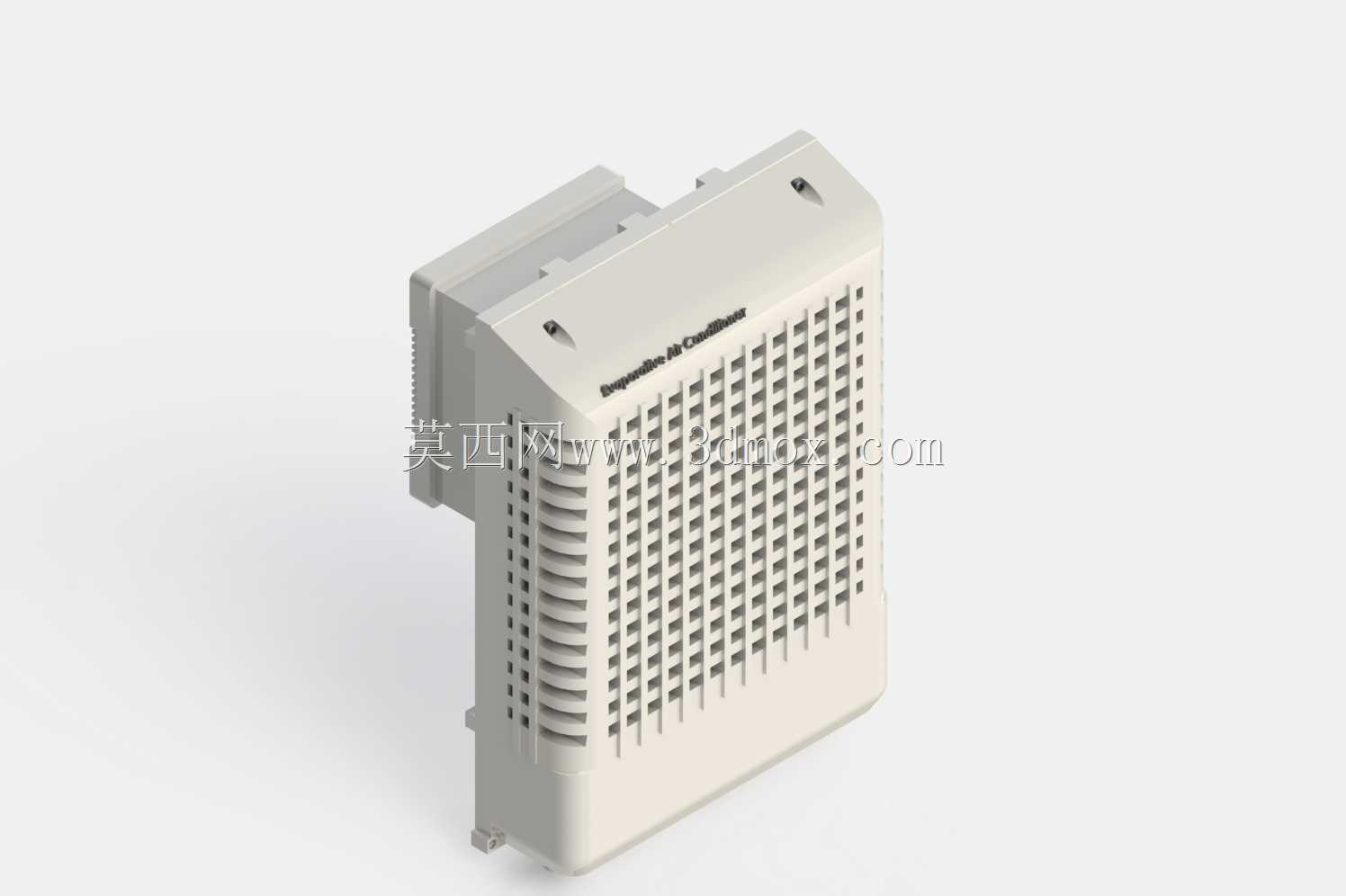

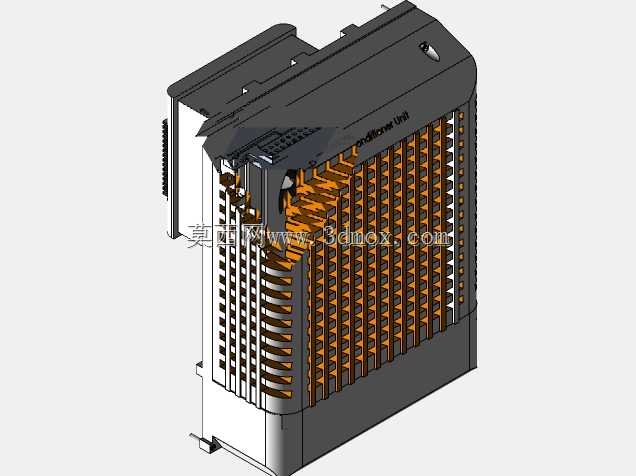

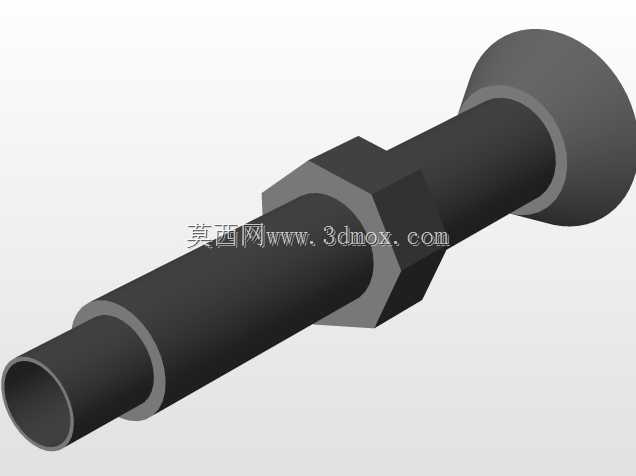

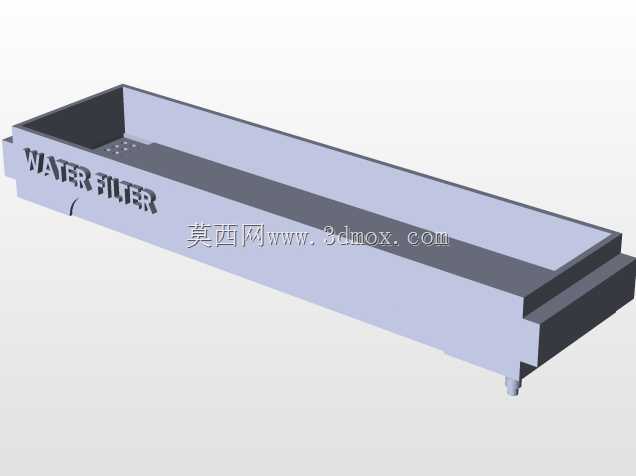

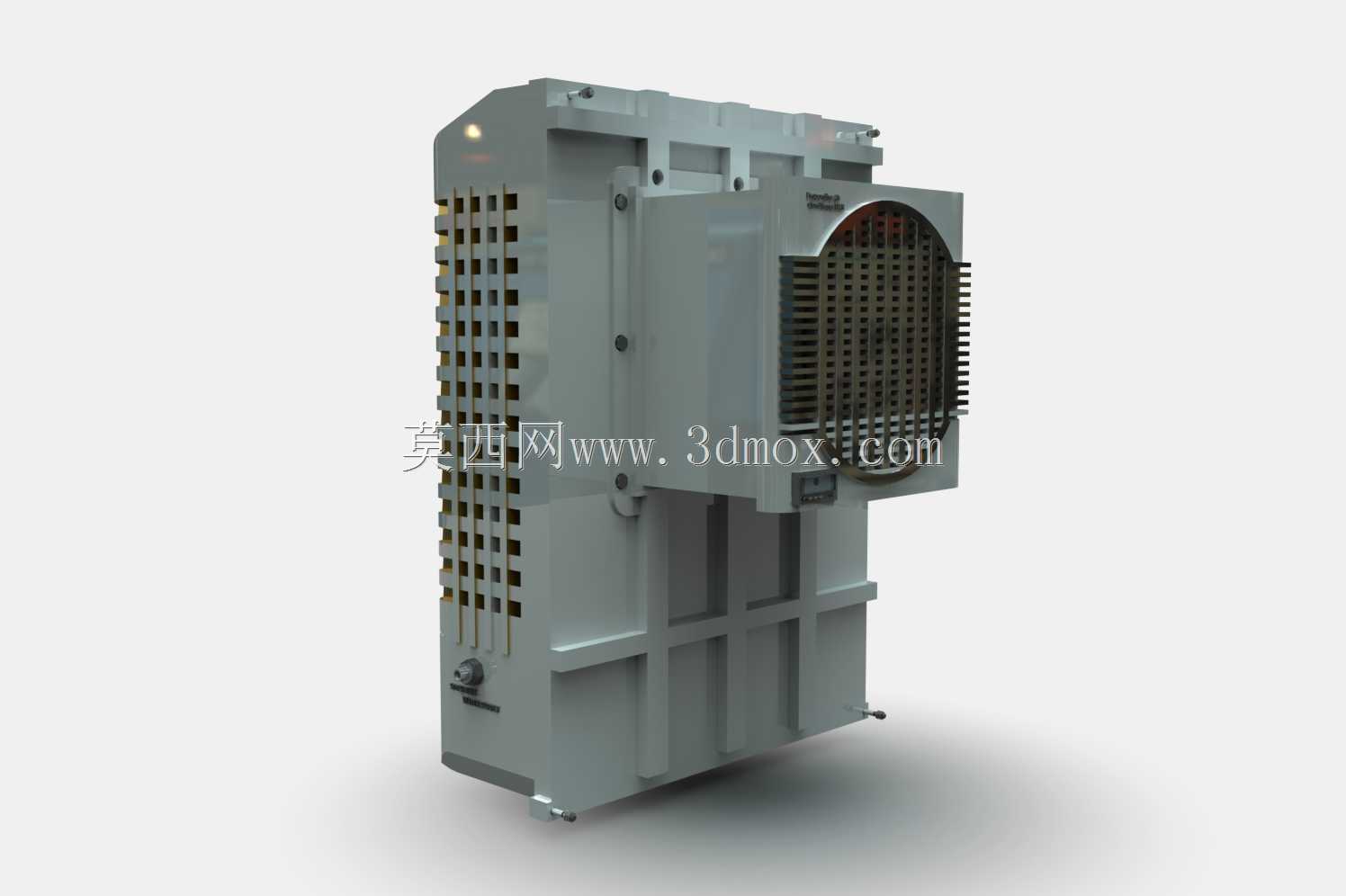

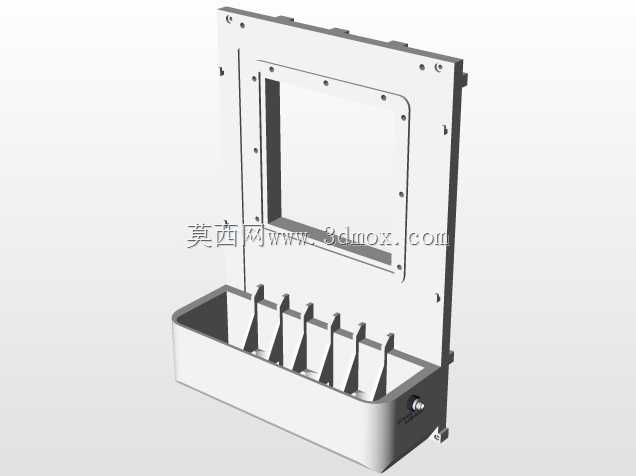

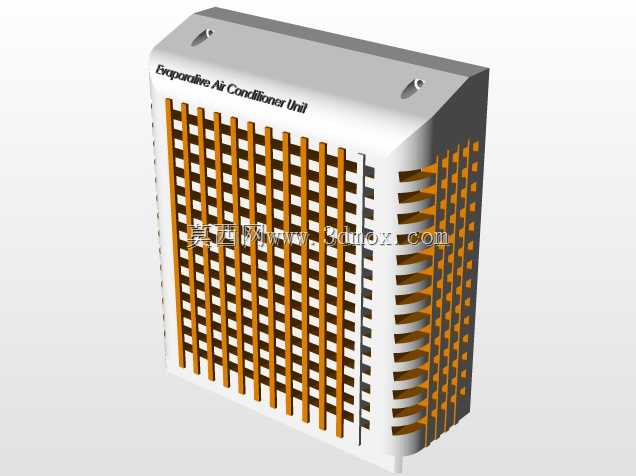

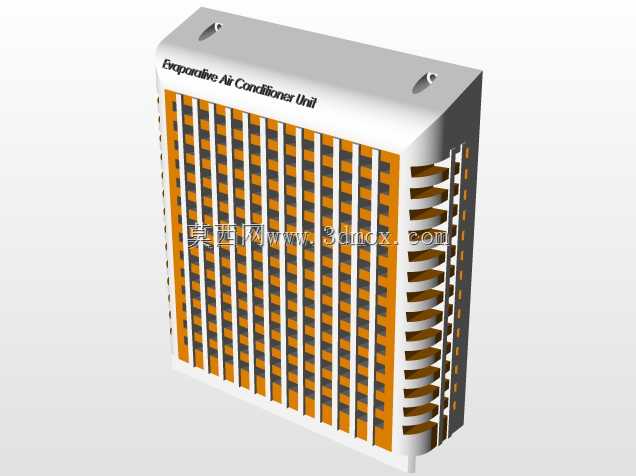

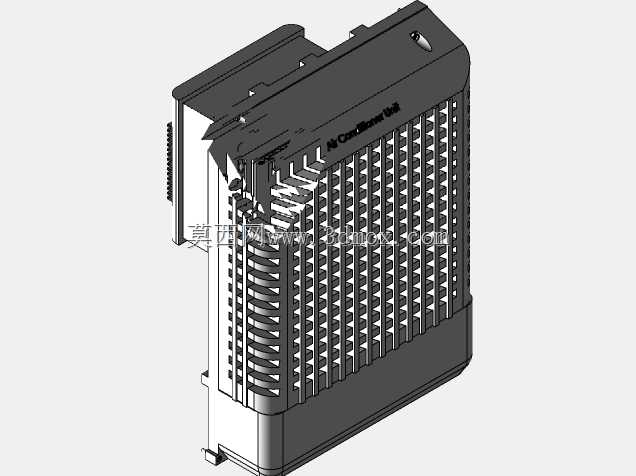

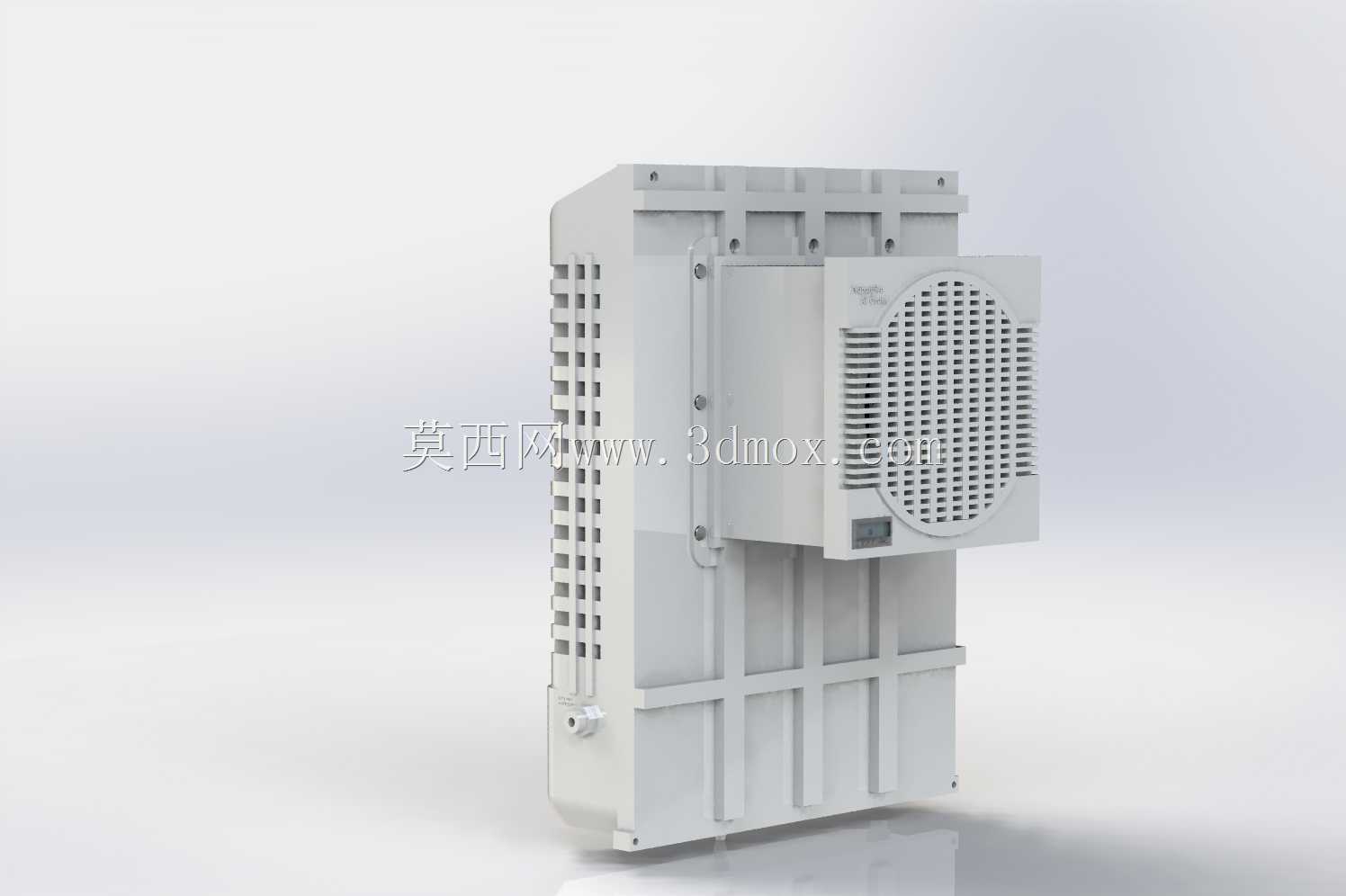

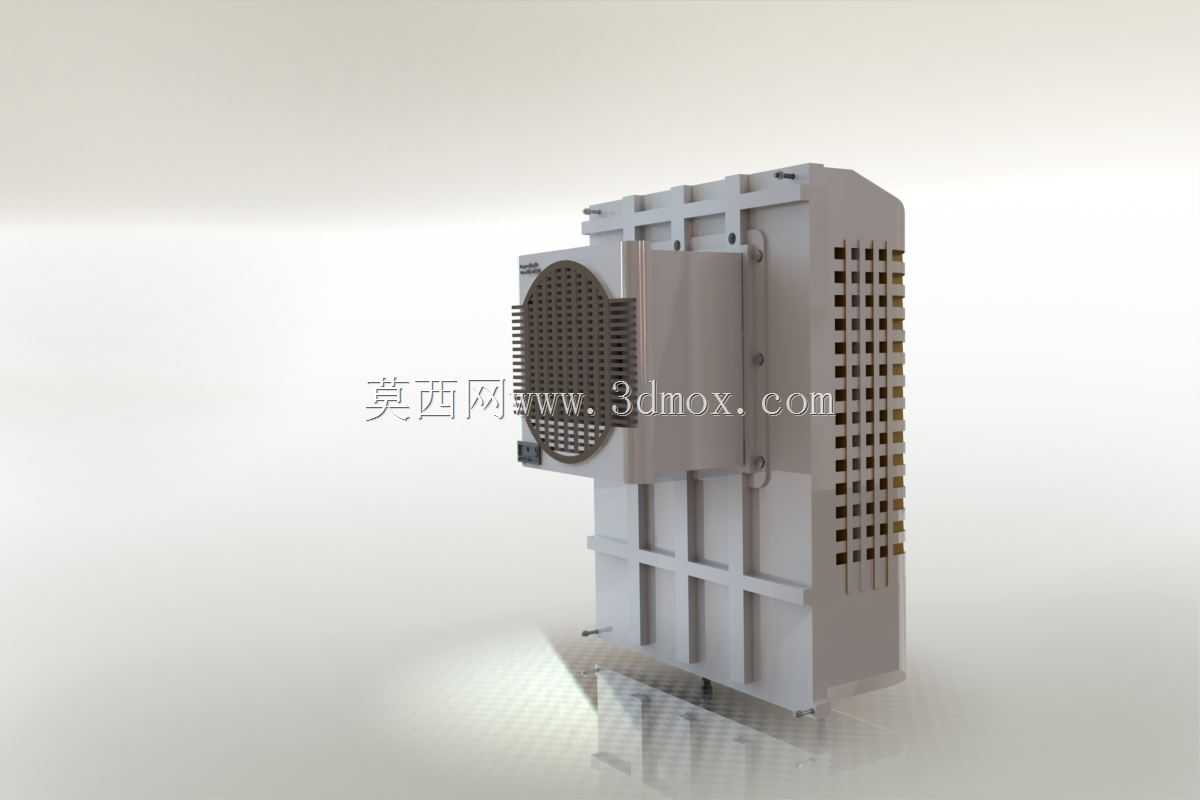

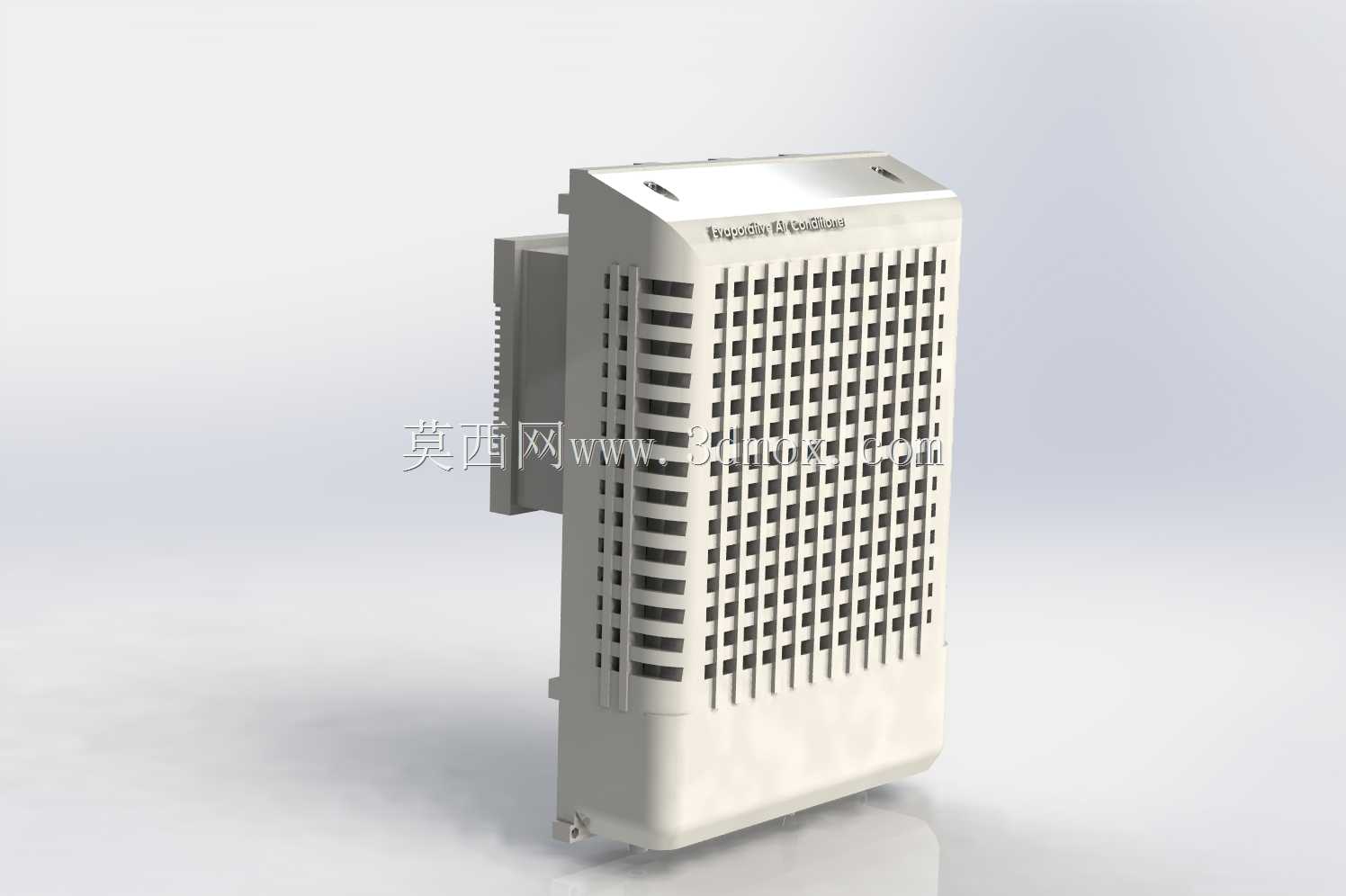

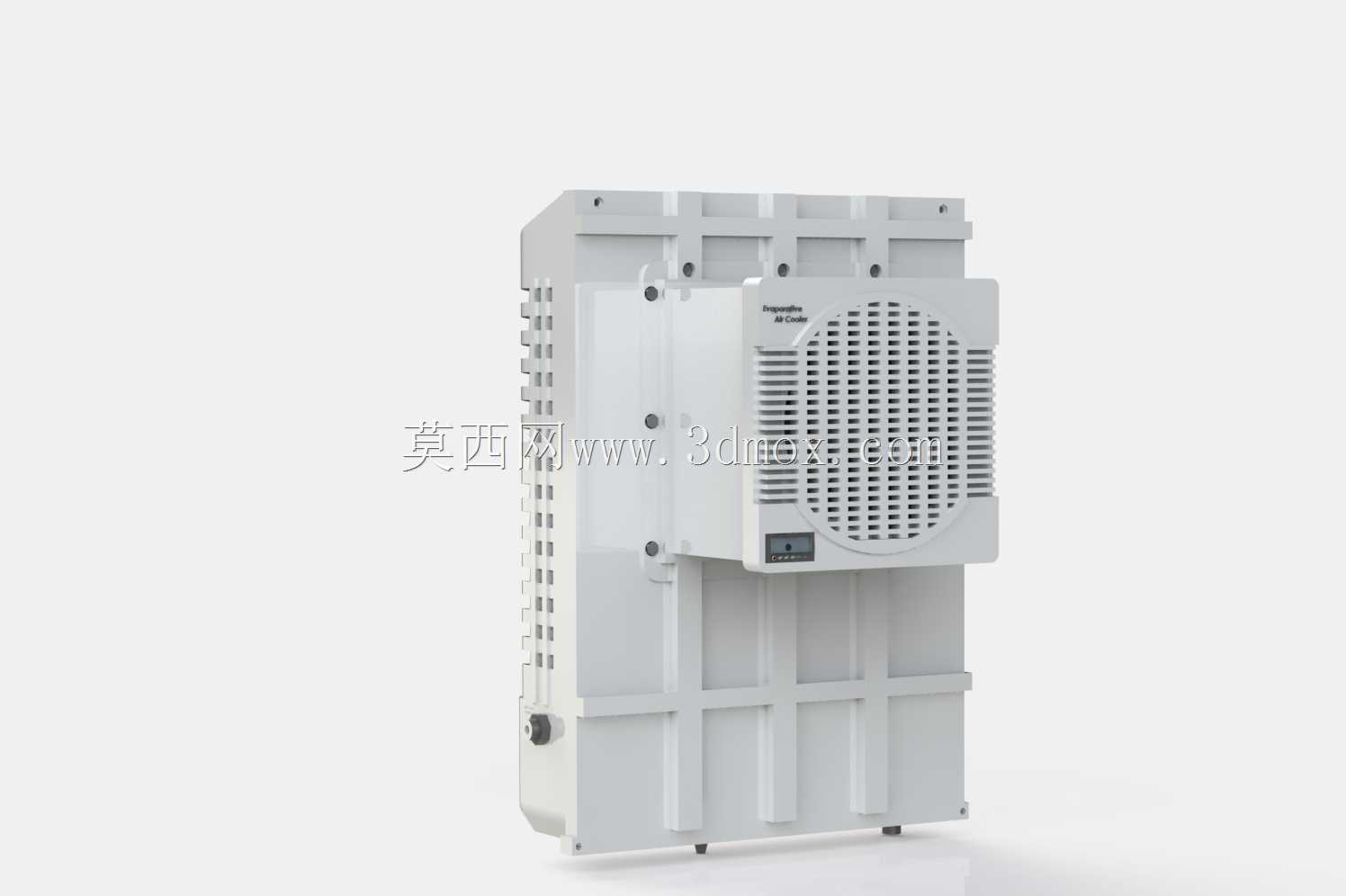

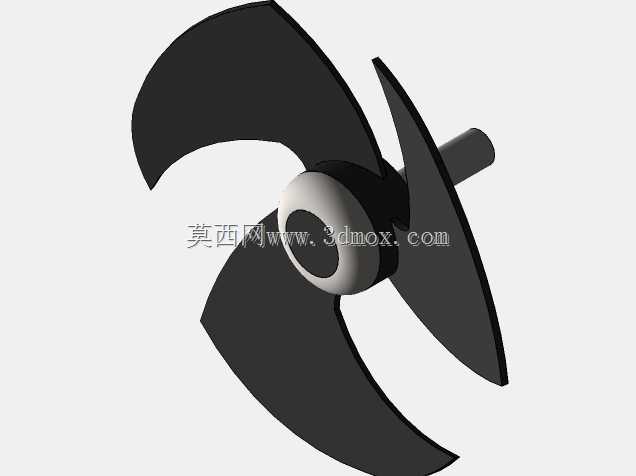

这款蒸发冷却空调机组主要面向干燥高温区域的民用住宅、小型商用门店、户外临时板房等场景设计，作为传统压缩式空调的替代制冷设备，它依靠水蒸发吸热的物理原理实现空气降温，无需高能耗的压缩制冷回路，运行能耗仅为传统空调的五分之一左右，尤其适配西北等空气干燥、水资源获取便利的区域使用，既可以独立安装在墙面实现单区域送风降温，也可以多台组合排布覆盖更大的开放空间。从实际用途来看，它能够持续向室内输送经过降温、过滤的新鲜空气，同时带动室内空气流通置换，避免密闭空间长期使用空调产生的空气浑浊问题，在降温的同时兼顾室内通风需求，部分场景下也可作为工业岗位的局部送风降温设备，为高温作业点位输送凉爽新风。产品功能设计上，机组集成了水循环模块、湿帘换热组件、轴流送风单元、防护格栅结构四大核心部分：水循环模块负责将储水腔中的水体均匀输送到湿帘顶部，让湿帘整体保持均匀湿润状态，避免局部干斑影响换热效率；湿帘采用交错流道结构设计，增大空气与水膜的接触面积与接触时间，让流经的空气充分与水膜接触实现换热降温；轴流送风单元采用低转速大风叶设计，在保证送风量的同时降低运行风噪，适配家用场景的静音需求；外侧的防护格栅采用大间距斜向排布结构，既可以阻挡大体积杂物进入机组内部，也能引导出风方向，避免直吹人体产生不适感。设计思路上，整体采用壁挂式一体化结构，将所有功能组件集成在立式矩形壳体内，背部预留标准壁挂安装孔位，无需额外搭建安装支架，直接固定于承重墙面即可完成安装；壳体侧面预留通风进风格栅，采用矩阵式方孔排布，在保证进风面积的同时提升壳体结构强度，避免运输安装过程中出现壳体变形；底部设置可拆卸储水腔与排污阀，方便用户定期补充水体、清理沉积的水垢杂质，降低日常维护难度。外形尺寸与安装边界方面，机组整体采用窄体立式设计，厚度控制在较小范围，安装后突出墙面的距离不会占用过多室内活动空间，背部安装孔位按照常规民用住宅墙面承重标准设计，适配普通砖混、混凝土墙面的安装要求，进出风接口与墙体预留洞口尺寸匹配，安装时无需对墙体进行大范围改造，接线位置预留于机组侧下方，方便用户接驳家用供电线路，整体安装边界友好，普通水电安装人员即可完成部署，无需专业制冷施工团队操作。
