防水密封铝合金收纳板盒结构设计

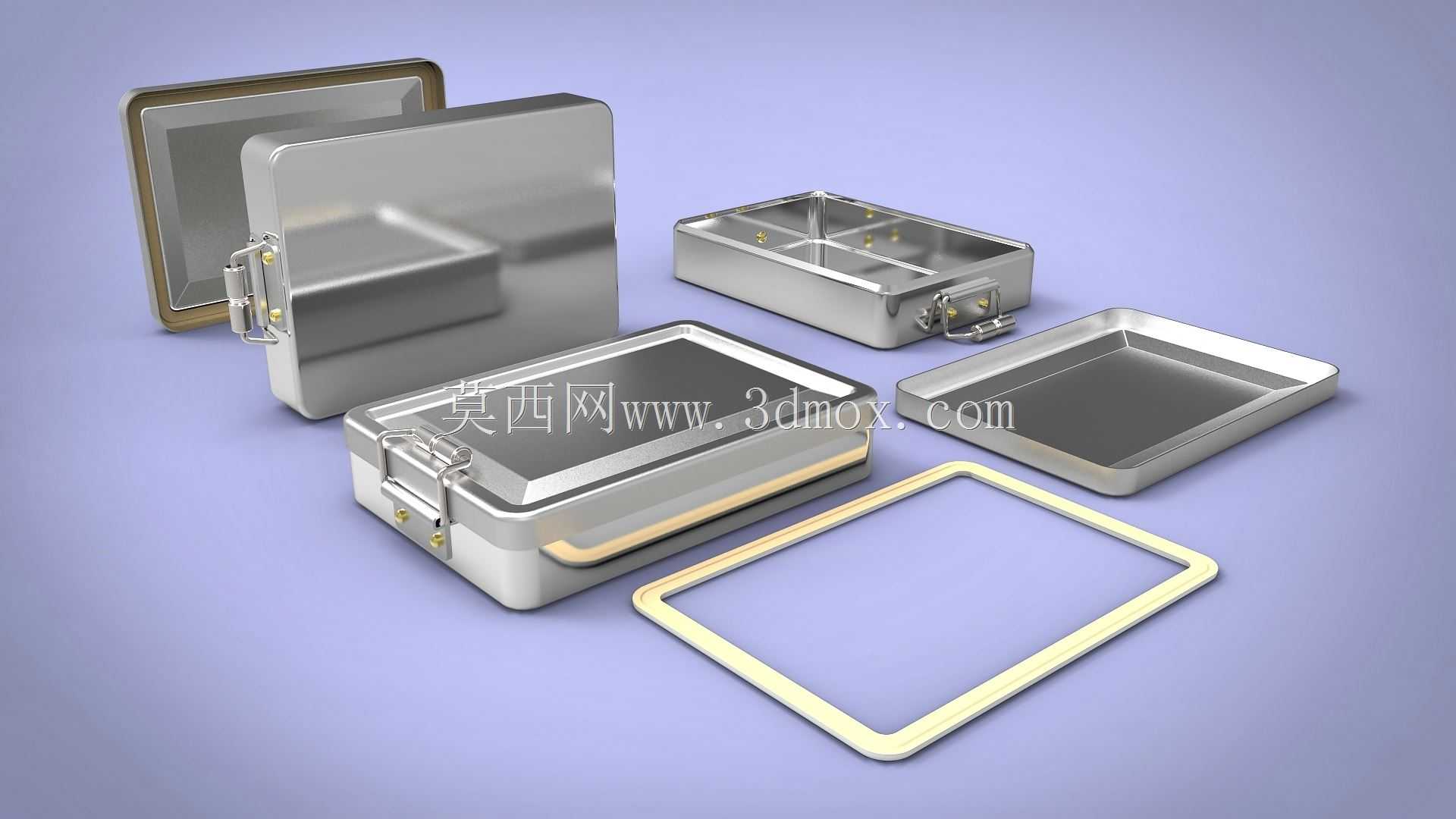

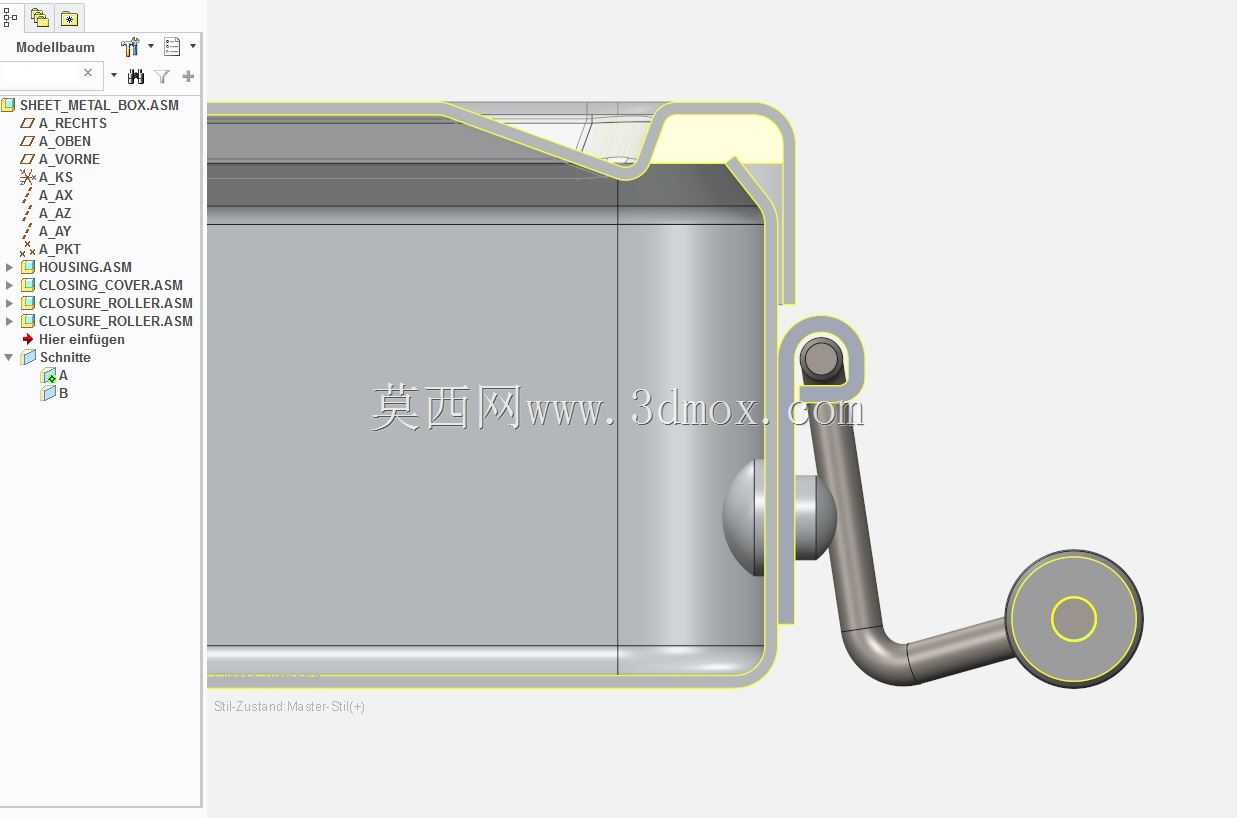

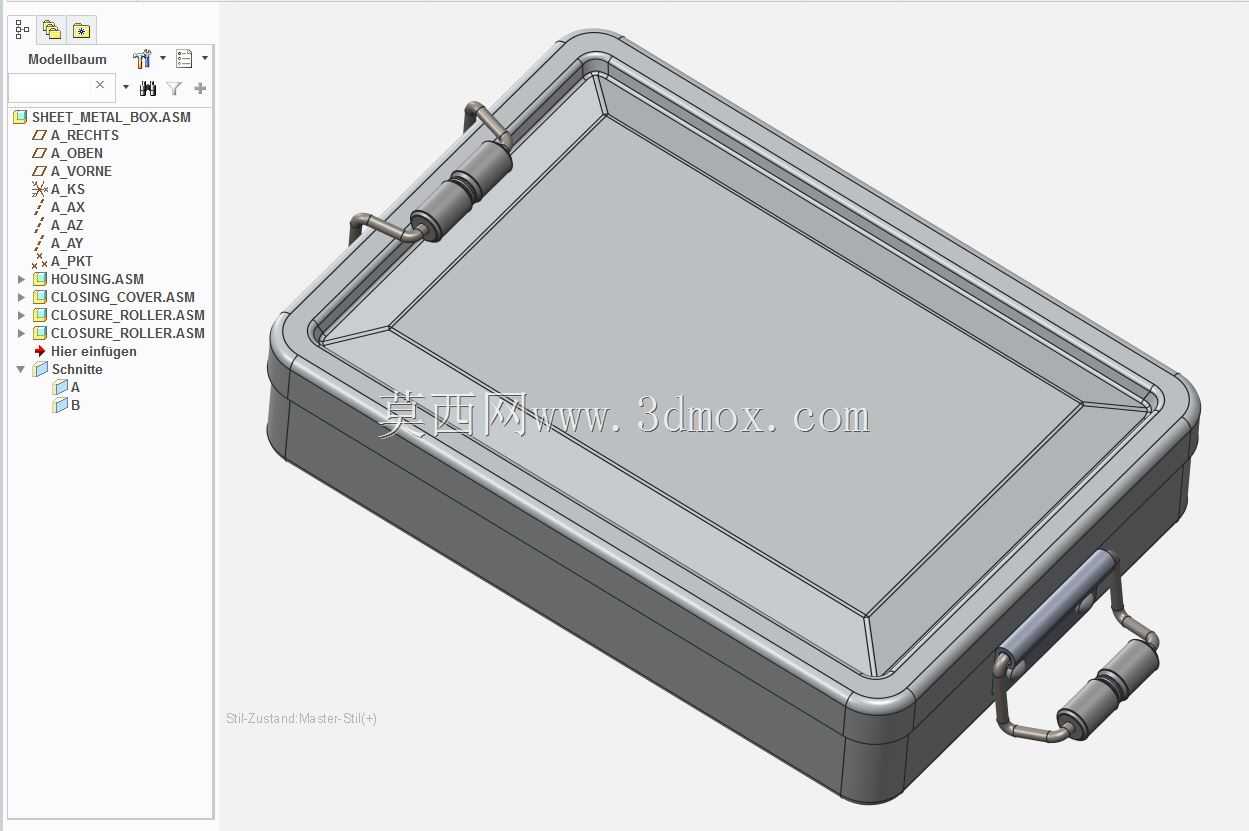

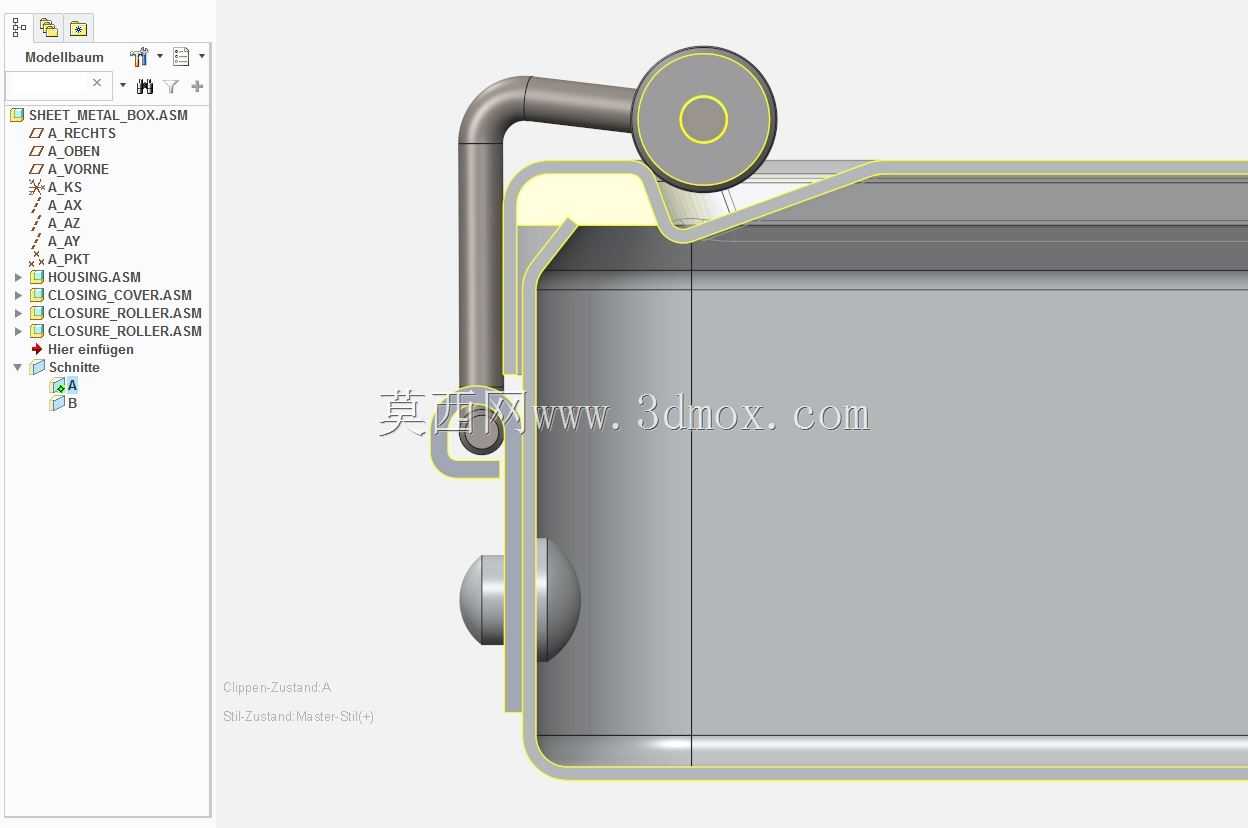

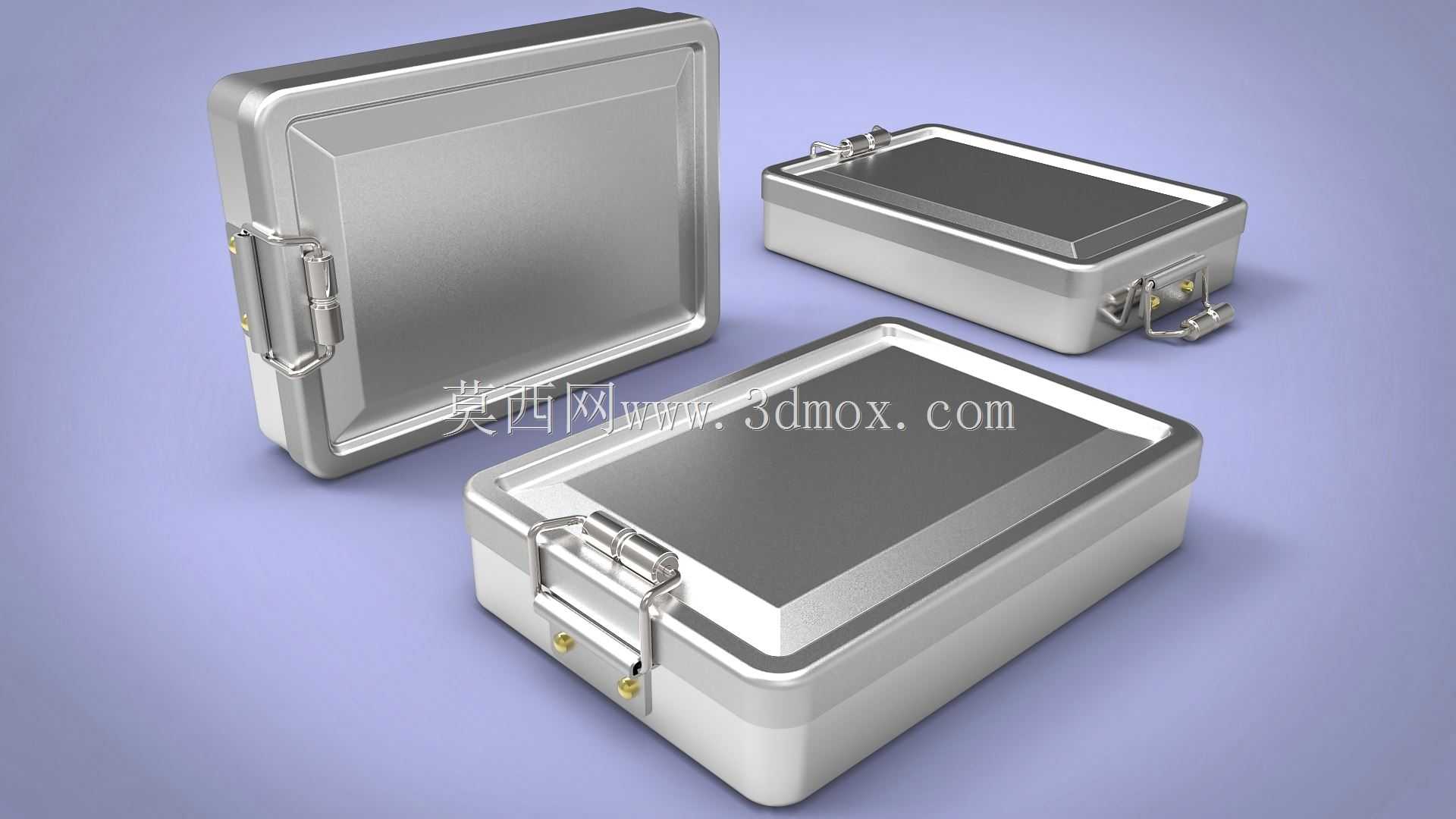

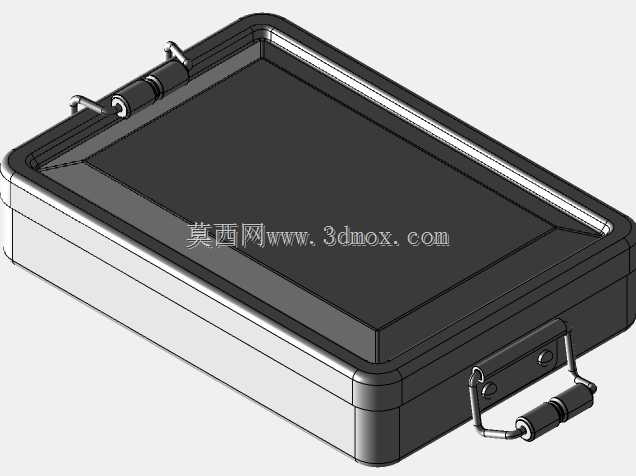

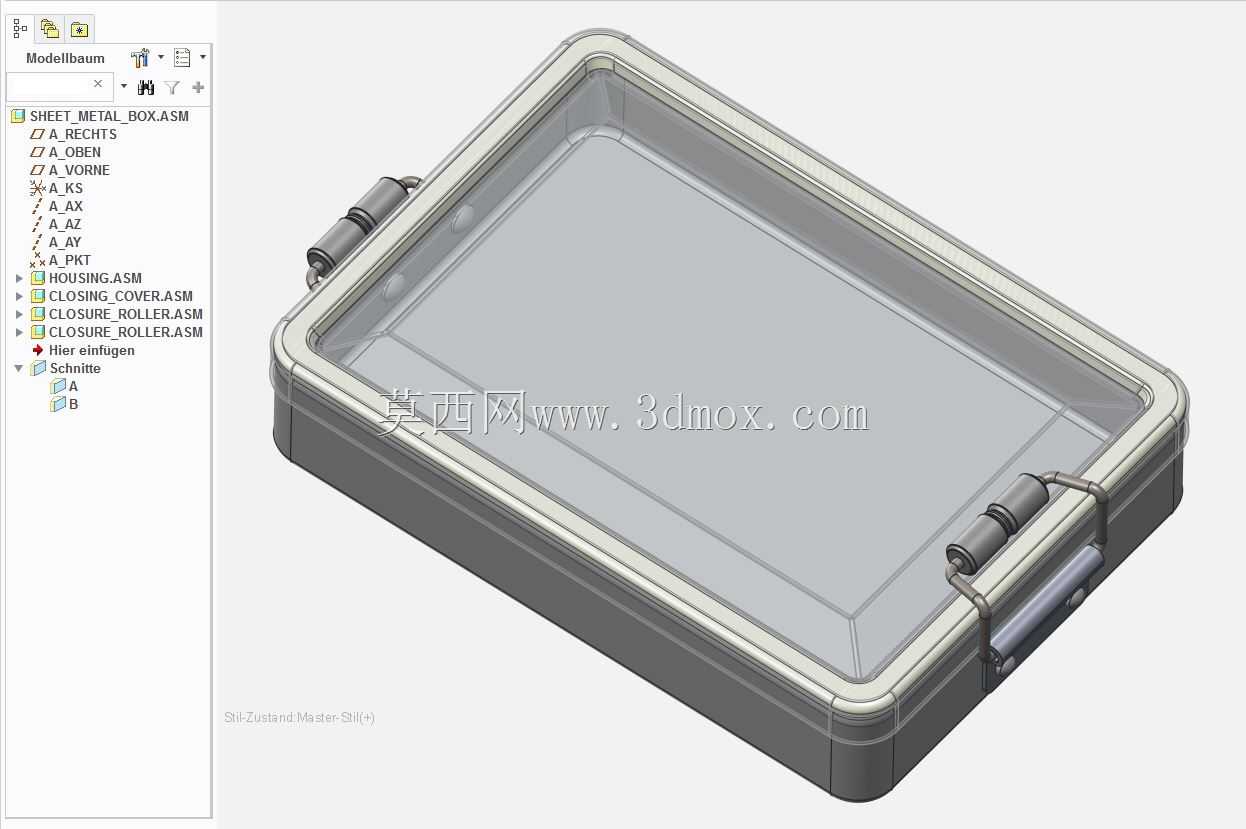

这款防水密封金属板盒主要面向户外作业、精密仪器储运、工业零配件收纳等场景设计，可在潮湿、多尘、存在轻度喷淋的作业环境中，为内部存放的小型精密量具、电子元器件、应急维修配件、贵重小型工器具提供可靠的防护，避免水汽、粉尘侵入造成部件锈蚀、电路短路、精度失准等问题，也可作为户外勘探、野外检修作业时的随身物料收纳载体，适配单兵作业、班组工具配发等多种使用需求。产品整体采用0.6毫米厚度的铝板经钣金弯折、压型、铆接工艺成型，在保证整体结构强度的前提下尽可能压缩自重，降低携带过程中的额外负载。结构设计上重点优化了密封与锁止可靠性，锁闭机构采用两组滚轮搭配金属丝支架的组合结构，安装在盒体底座的外侧边缘，盒盖闭合时滚轮可沿盒盖边缘的导向斜面顺滑滑入锁止位，金属丝支架提供持续的压紧力，让盒盖与盒体紧密贴合，配合盒盖内侧单独设置的嵌入式密封胶条，可实现完整的周向密封，阻断液态水与粉尘的侵入路径。锁扣的操作阻尼经过反复调校，既可以实现单手快速开合，又具备足够的锁止保持力，在盒体意外跌落、受到轻度外力碰撞时不会自行弹开，避免内部存放物品洒落遗失。盒体的边角位置全部做了圆弧过渡处理，没有尖锐的钣金棱角，既可以提升携带握持时的手感，避免划伤操作人员，也能在受到碰撞时通过圆弧面分散冲击力，降低钣金变形导致密封失效的概率。盒体的外形尺寸经过紧凑化设计，内部收纳空间做了最大化利用，安装边界适配常规的工具包隔层、设备舱预留储物位尺寸，既可以单独作为便携收纳盒使用，也可以嵌入集成到大型设备的储物舱内作为配套储物单元。盒盖表面做了内凹式压型加强筋结构，在不额外增加板材厚度的前提下提升盒盖的抗弯折强度，堆叠放置时不会因为上方重物挤压出现凹陷变形，保证密封面的平面度始终符合密封要求。盒体与盒盖的铰接位置采用隐藏式转轴结构，避免外部杂物卡滞转轴导致开合不畅，同时转轴的转动间隙经过严格控制，盒盖开合过程中不会出现明显的晃动错位，保证每次闭合时密封胶条都能准确对准密封槽，长期反复使用后依然能保持稳定的密封性能。
