福特2.9L上部进气歧管三维结构设计

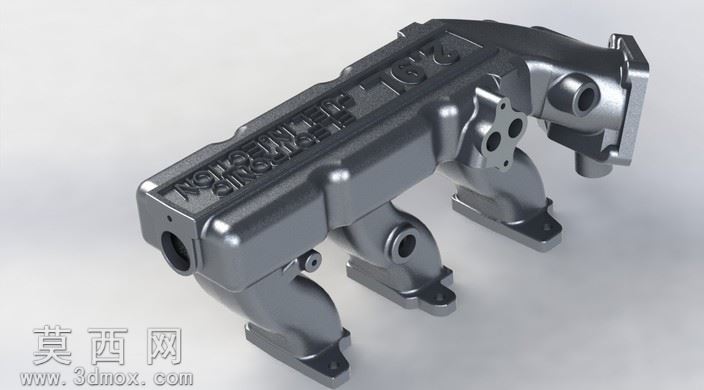

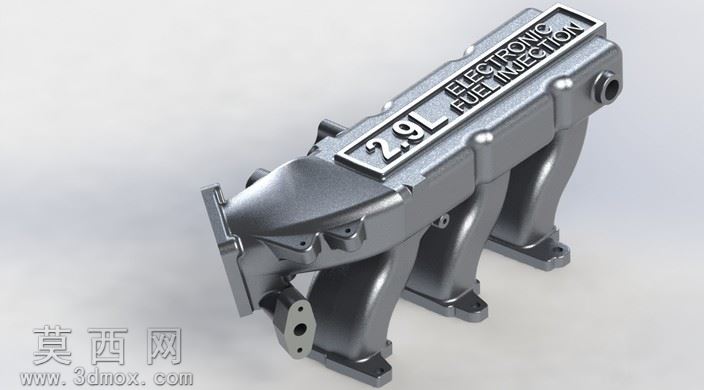

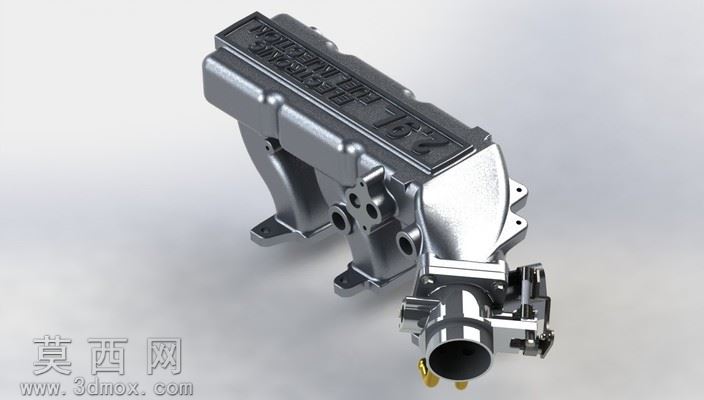

本作品为福特2.9L排量发动机配套的上部进气歧管三维建模成果，建模过程严格参照原厂部件的实物测绘尺寸与工程设计规范，在SolidWorks平台中完成全参数化特征构建，完整还原了进气歧管的真实结构形态。建模阶段首先梳理进气歧管的整体布局逻辑，该部件为四缸发动机配套的等长进气道结构，建模时先绘制各进气支管的中心引导线，通过放样特征生成支管的曲面主体，保证各支管的进气路径长度一致，满足发动机各缸进气均匀性的设计要求；随后构建稳压腔主体结构，对腔体与支管的衔接位置做平滑过渡处理，避免气流在转角处产生紊流影响充气效率。上部的标识铭牌区域采用凸台拉伸特征制作，表面的“2.9L ELECTRONIC FUEL INJECTION”字样通过包覆特征实现，精准还原原厂部件的标识细节；侧面的传感器安装孔、管路连接接口、底部的缸盖安装定位凸台与螺栓孔位，均按照真实装配尺寸做特征切除与凸台构建，所有安装位的公差预留符合汽车发动机零部件的装配标准。材质与渲染阶段，针对进气歧管的铸铝材质特性，在渲染器中调配亚光金属材质，添加细微的铸造颗粒纹理与均匀的金属反光度，还原铸铝部件的真实质感；场景采用柔和的漫反射打光方案，多角度补光避免结构死角出现过暗阴影，清晰呈现歧管的曲面弧度、安装位结构与表面细节。设计过程中充分考虑进气歧管的功能属性，对稳压腔的容积、支管的截面渐变角度做了参数化预留，可支持后续的进气流量仿真分析与结构优化调整，所有特征均保留建模历史参数，方便根据不同的发动机调校需求修改腔体容积、支管长度等核心参数，模型可直接用于发动机装配干涉检查、教学演示、改装方案验证等场景，完整还原了量产进气歧管的结构细节与设计逻辑。
