带挂钩式真空橡胶吸盘结构设计

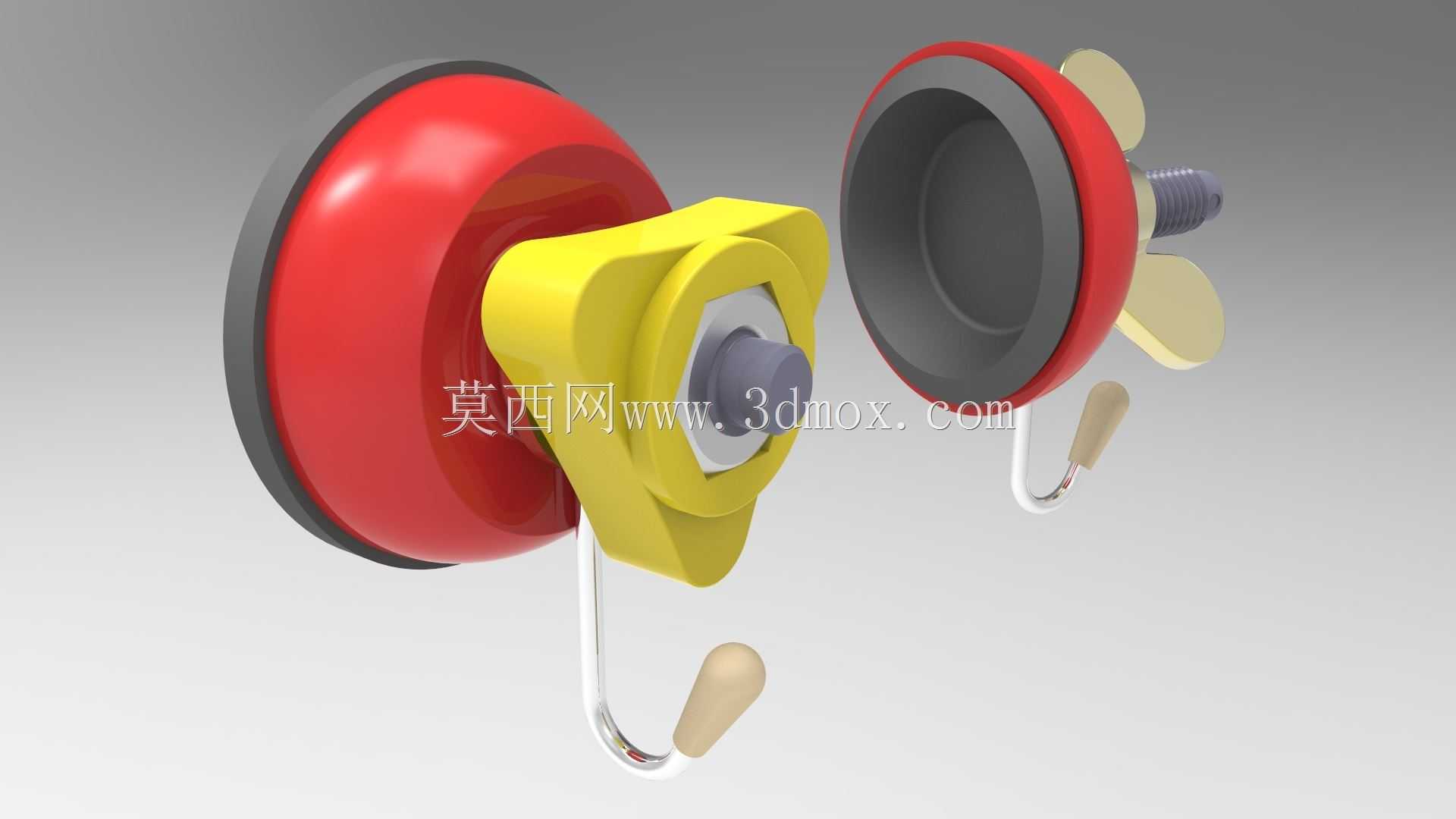

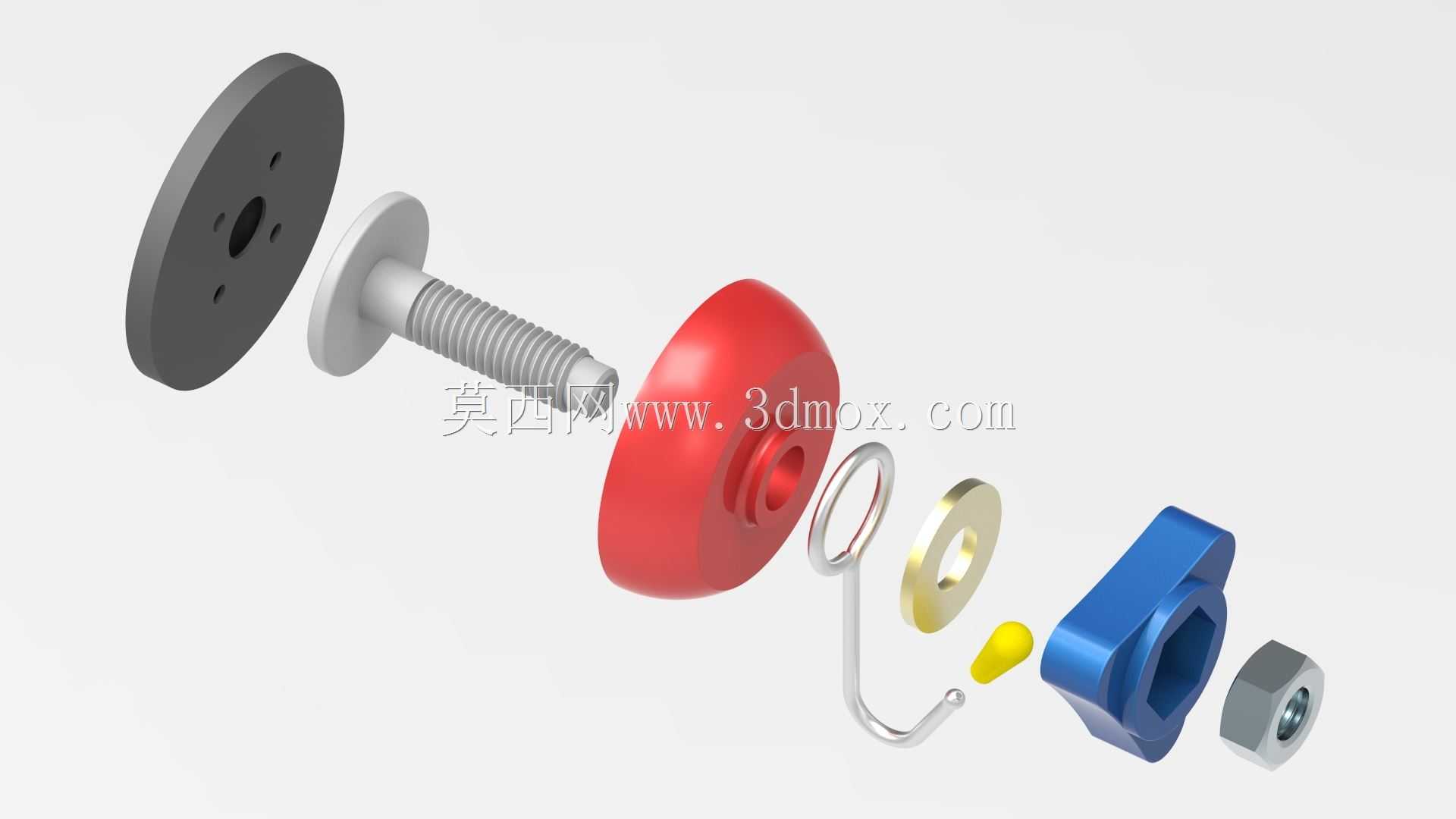

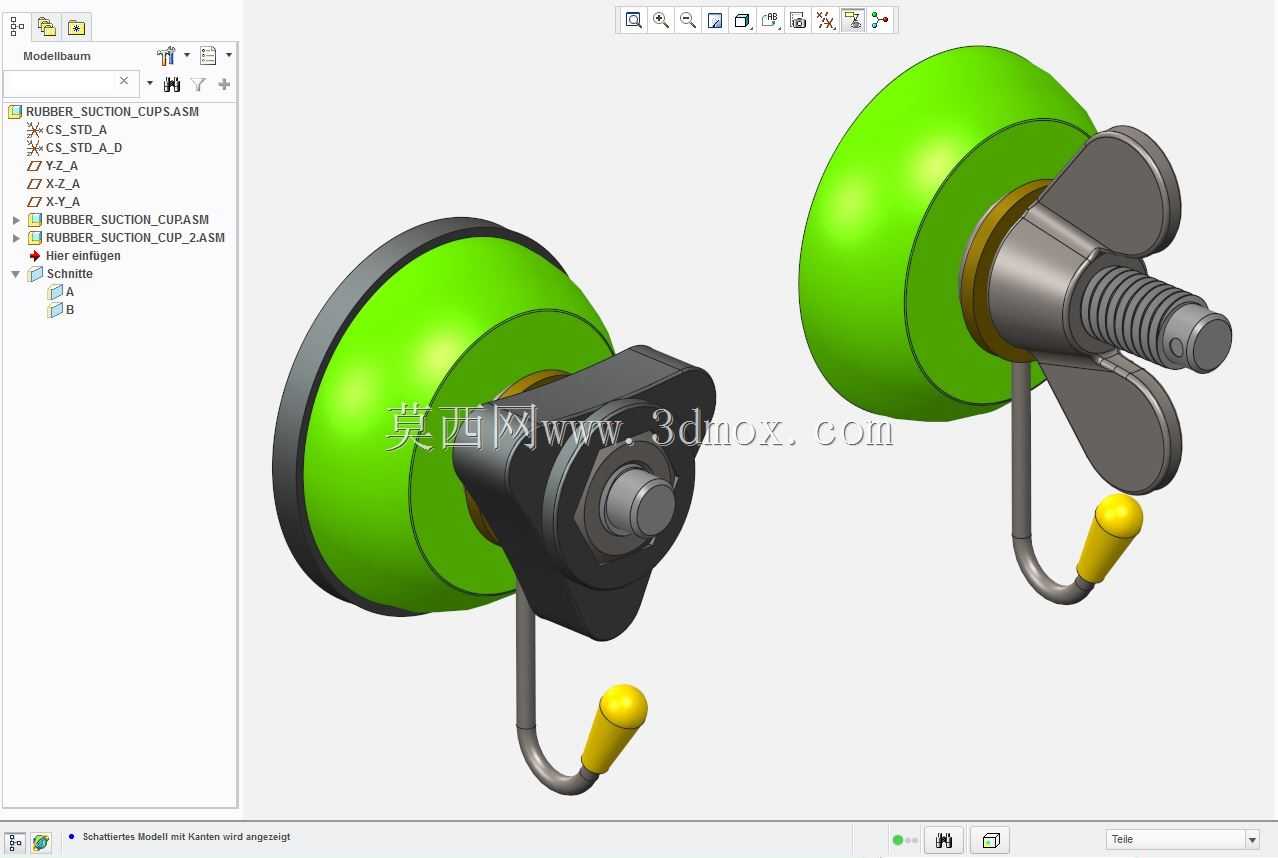

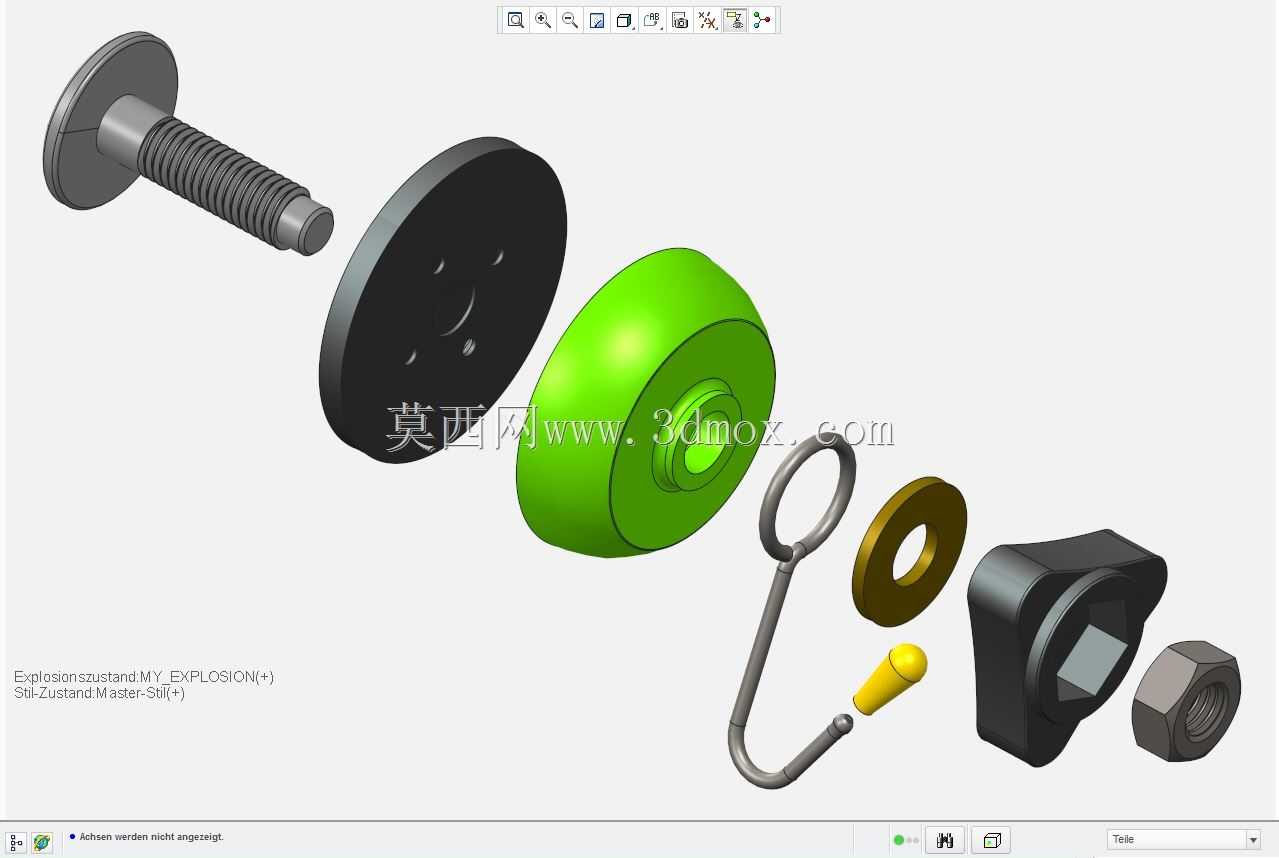

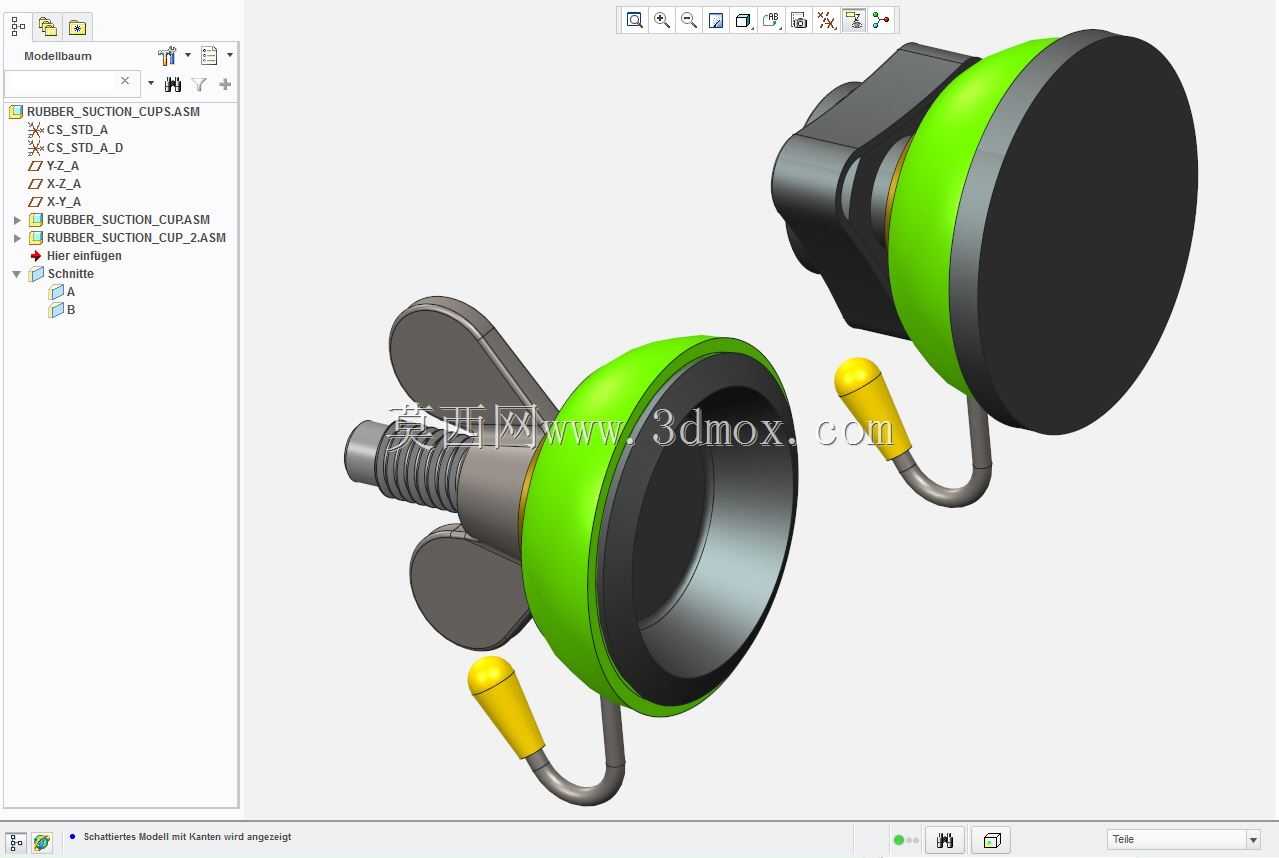

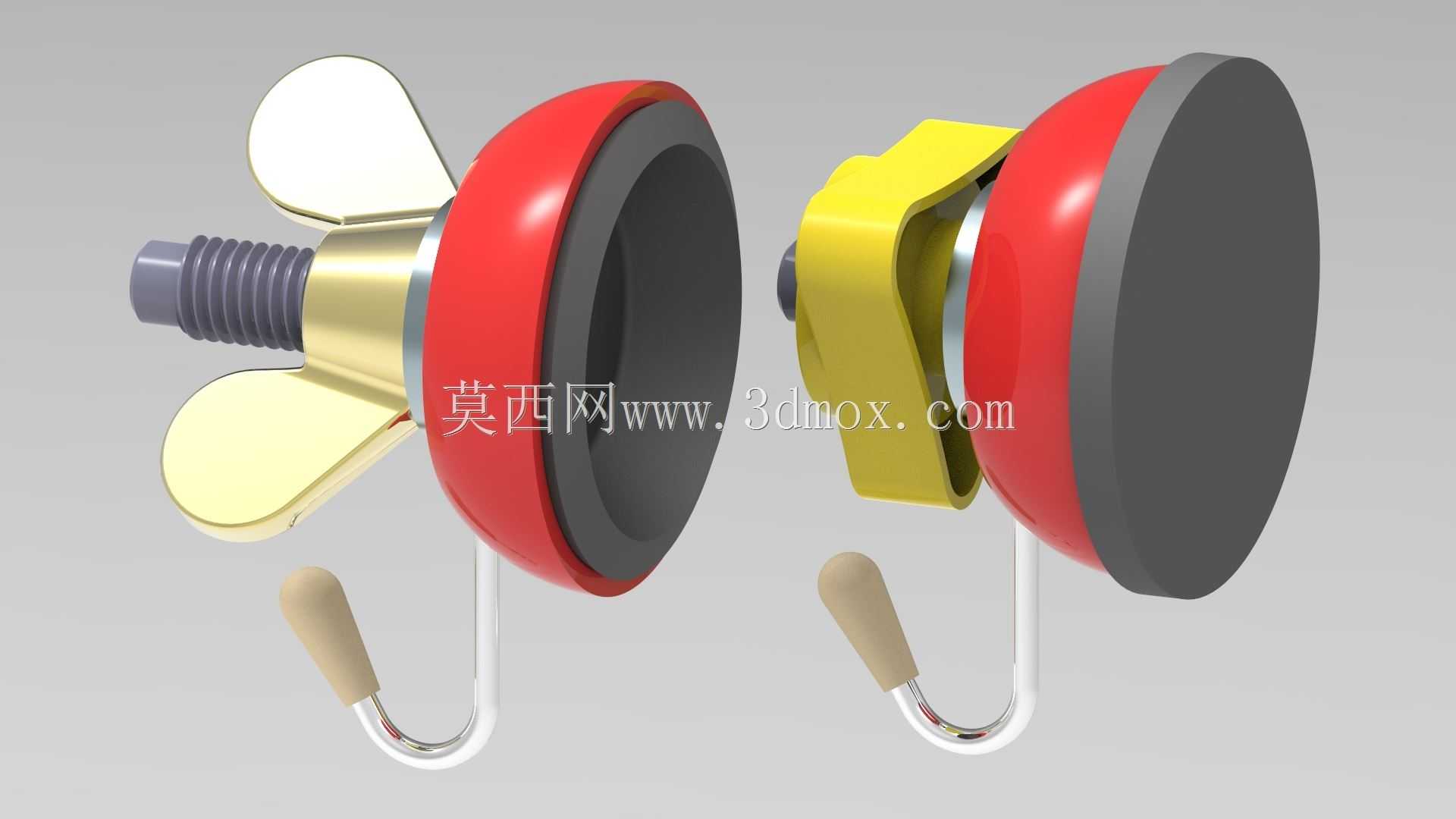

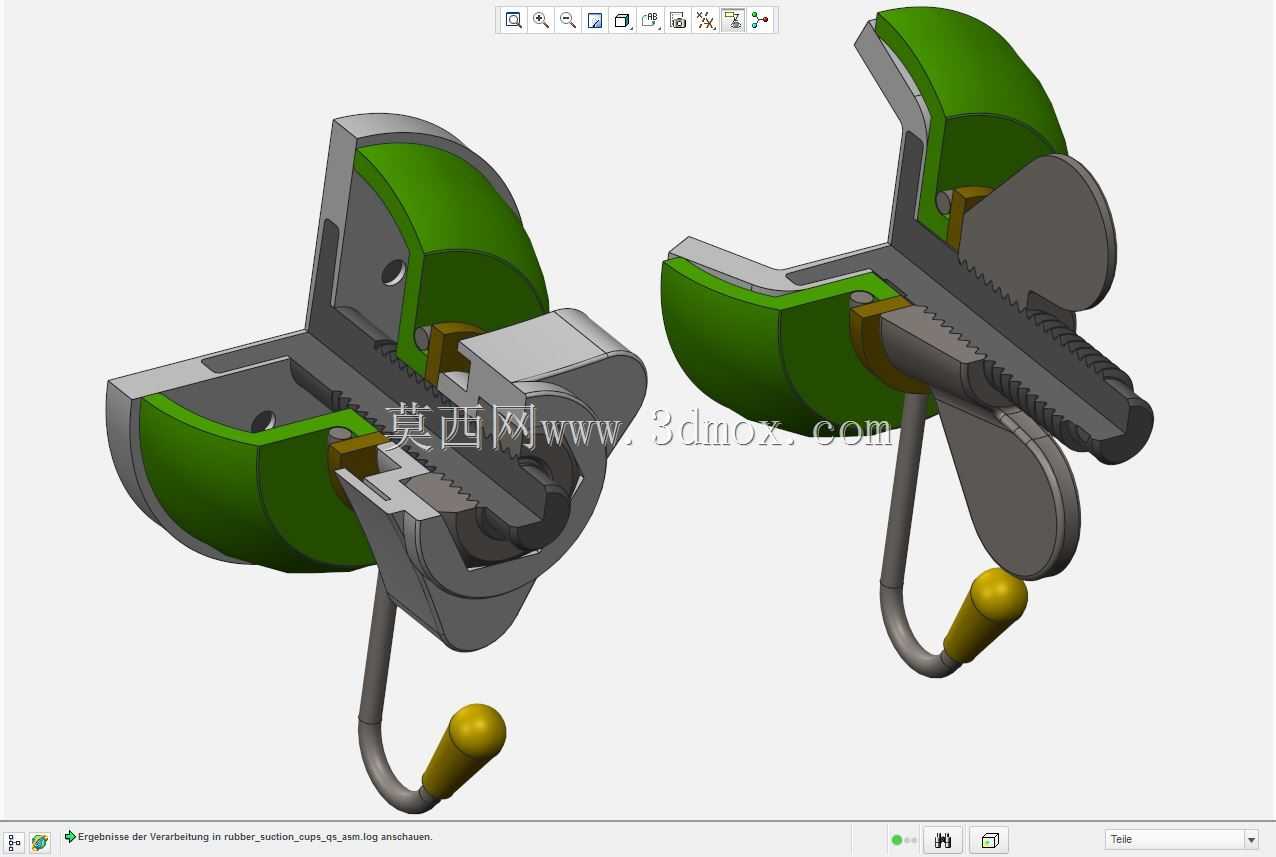

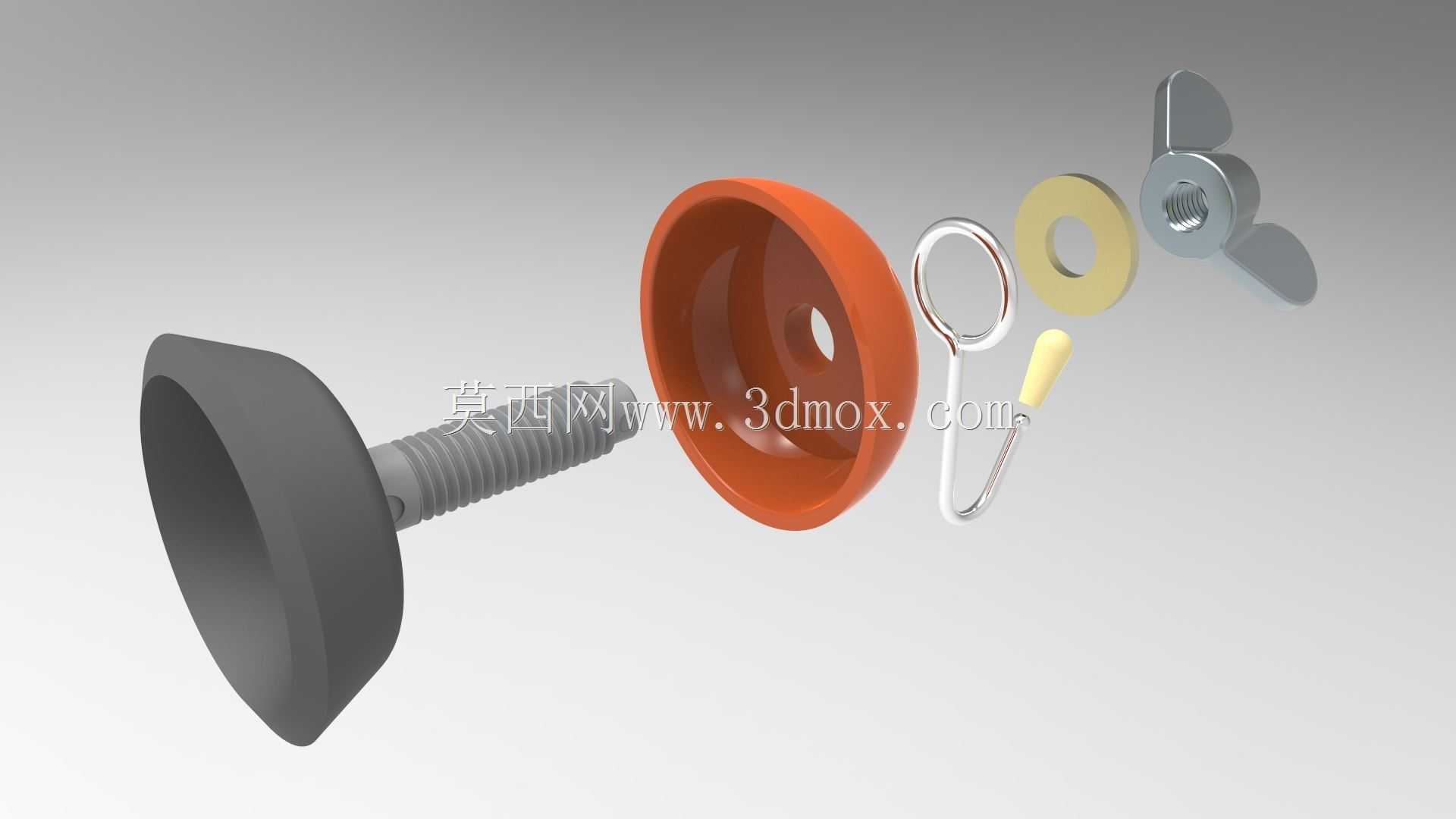

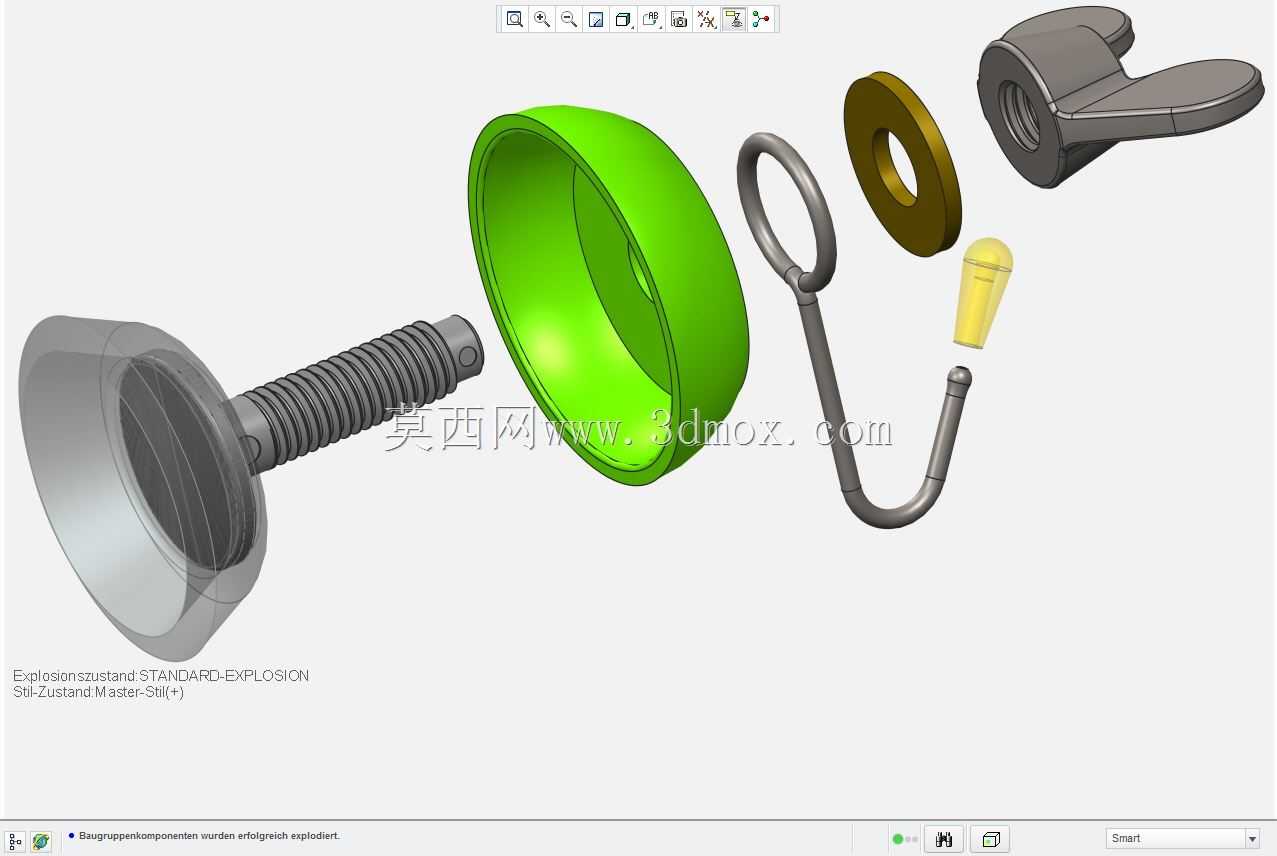

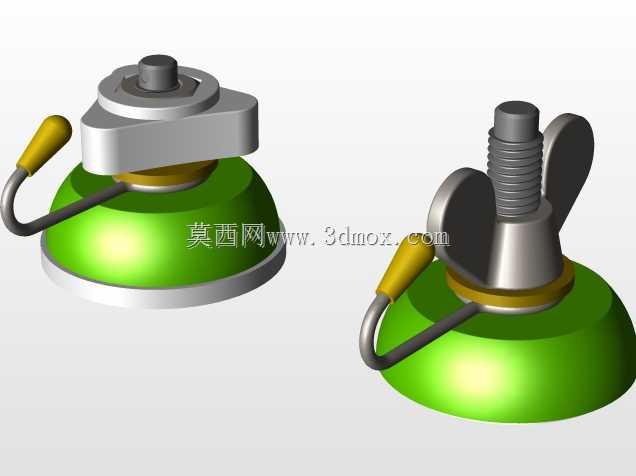

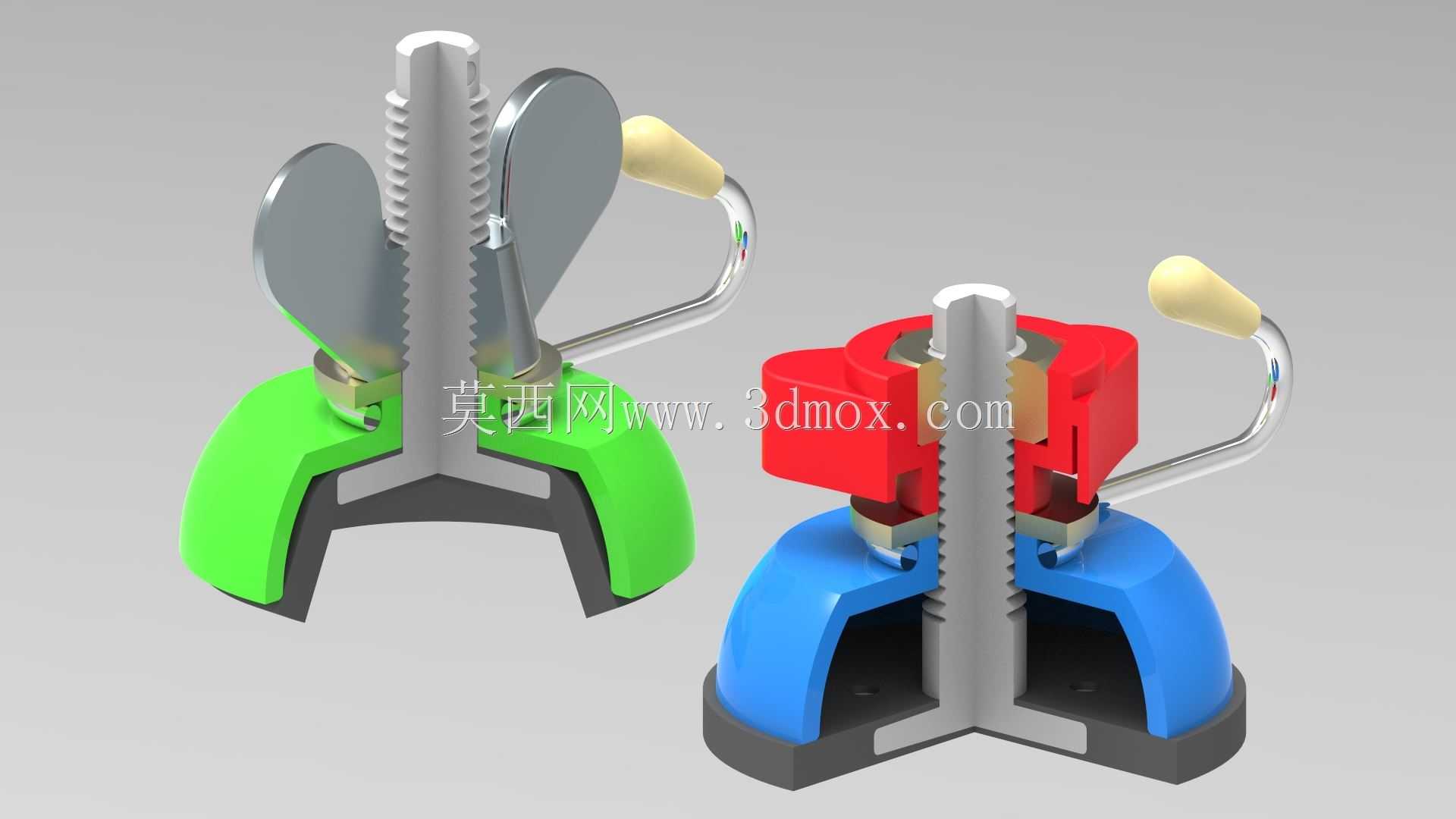

这款带挂钩的橡胶吸盘，是面向光滑硬质基面免打孔挂载场景设计的实用五金构件，日常可应用在厨卫光滑瓷砖面、浴室玻璃隔断、烤漆家具立面、平整金属饰面板等场景，用来悬挂小型厨具、洗浴用品、装饰挂件、轻质收纳物件等，无需在墙面钻孔打钉，不会破坏基面装饰层，也不会残留胶渍，可灵活移位重复使用，适配租房场景、临时布置、精装房免破坏挂载的使用需求。产品核心功能依靠橡胶盘面与光滑基面贴合后排出接触面空气形成的内外压差实现紧固吸附，整体外径约40mm，常规光滑瓷砖面静态挂载承重可覆盖多数日常小物件的悬挂需求。结构设计上采用了分体式组合思路，核心吸附单元为软质橡胶盘体，盘面边缘做了薄唇边设计，按压时唇边能完全贴合基面微观起伏，排出接触面空气后形成可靠的密封腔，避免空气渗入导致吸附力衰减；橡胶盘背部设置硬质塑料压紧旋座，旋座采用星形翼状结构，无需借助工具，徒手即可旋转拧紧，旋转过程中会带动盘体中心的螺栓结构向外提拉，让橡胶盘内部形成更大的负压空腔，进一步提升吸附牢固度，相比普通按压式吸盘，这种旋紧提拉的结构能大幅降低长期使用后的脱附概率，在温差变化、轻微潮湿的环境下也能保持更稳定的吸附效果。旋座中心集成了金属挂钩构件，挂钩末端做了圆润的塑胶封头，既避免尖锐金属端刮伤悬挂物件，也能防止悬挂的绳带、挂孔从挂钩末端滑脱；挂钩采用弯折弧度设计，适配多数日常小物件的挂装尺寸，不会出现挂入困难或者容易脱落的问题。安装边界上，这款吸盘仅适用于表面平整光滑、无孔隙无凹凸纹理的硬质基面，无法在磨砂面、肌理漆墙面、布艺面、多孔砖面形成有效密封；安装时需要先将基面擦拭干净去除浮尘油污，将吸盘按压在基面上排出盘面下的空气后，旋转拧紧背部的星形旋座即可完成固定，需要移位时只需反向旋松旋座，让空气进入吸盘内腔即可轻松取下，不会在基面留下任何痕迹。整体结构兼顾了操作便捷性与吸附可靠性，软质橡胶盘面不会刮花接触的玻璃、瓷砖、烤漆面，硬质旋座与金属挂钩的组合兼顾了操作手感与结构强度，各部件衔接紧凑，没有多余的突出结构，外观简洁利落，适配多数家居场景的视觉风格。
