可调节式浇水罐专用喷嘴结构设计

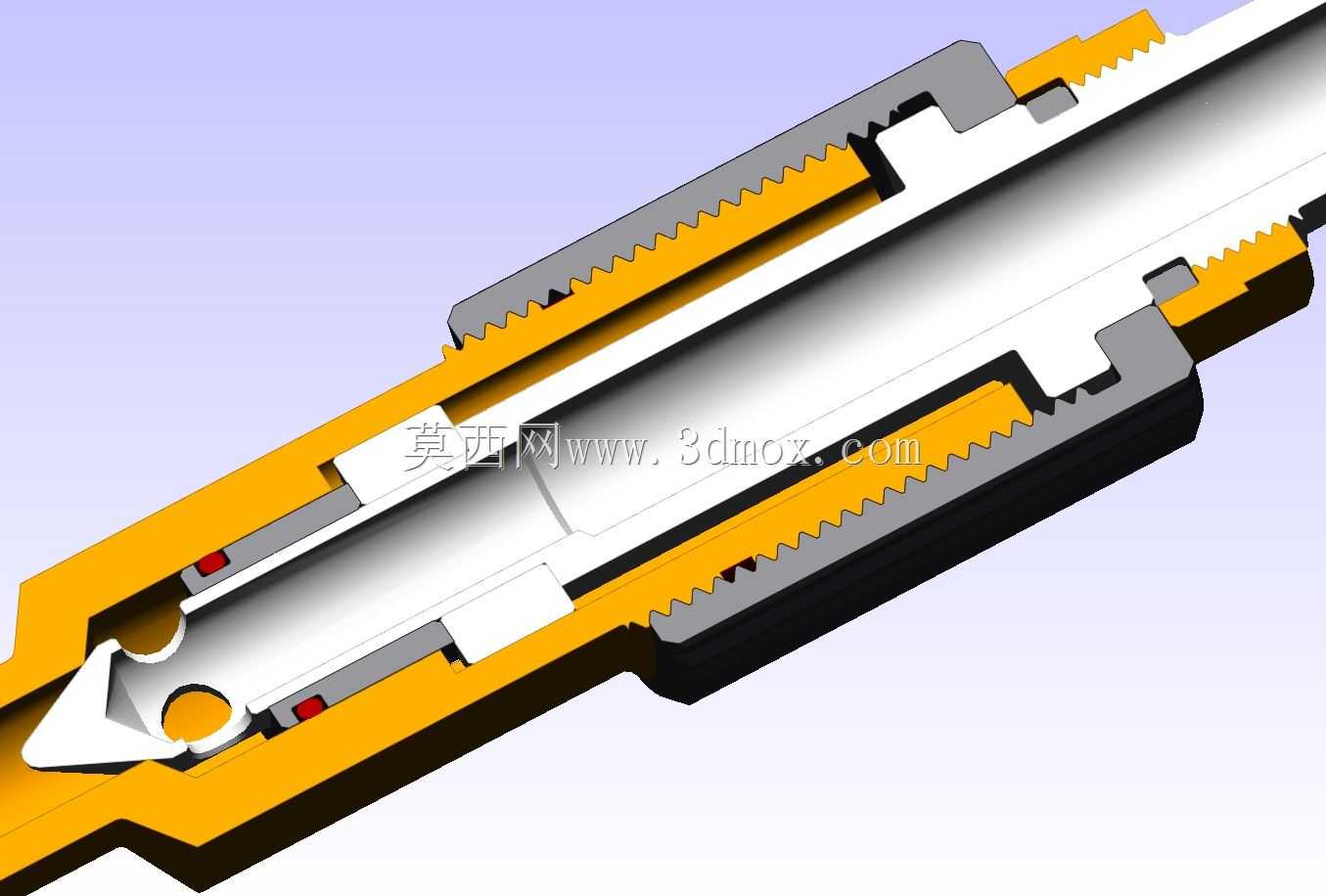

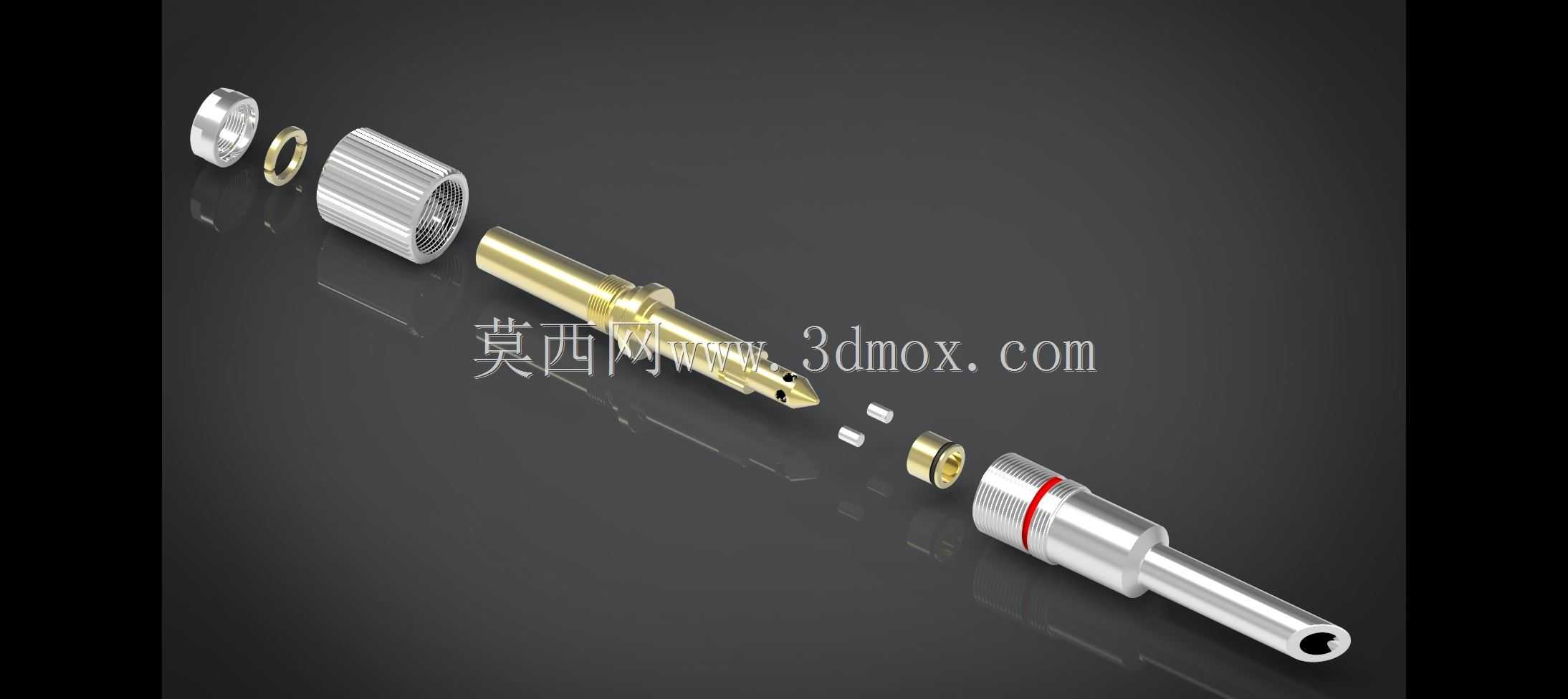

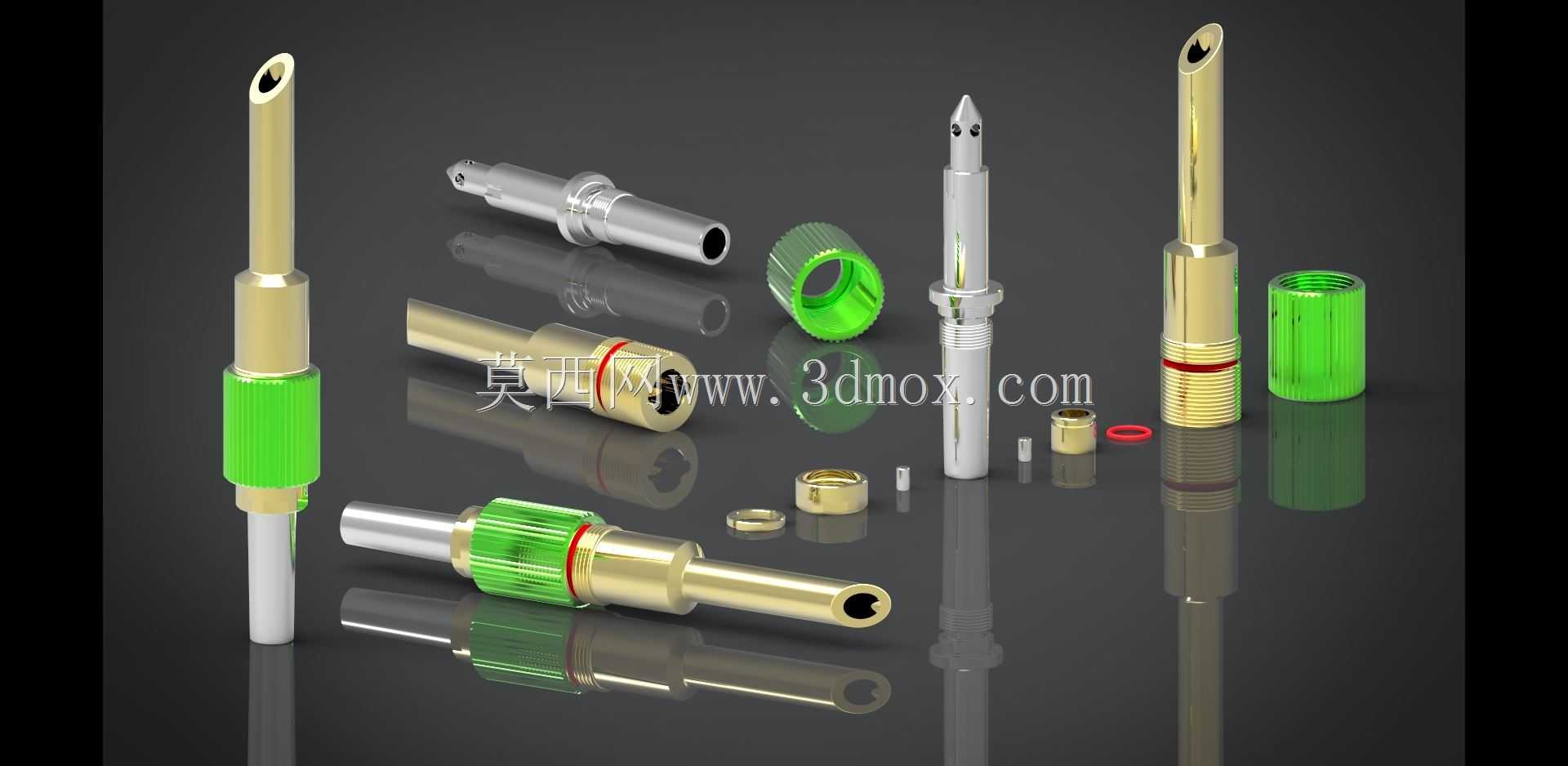

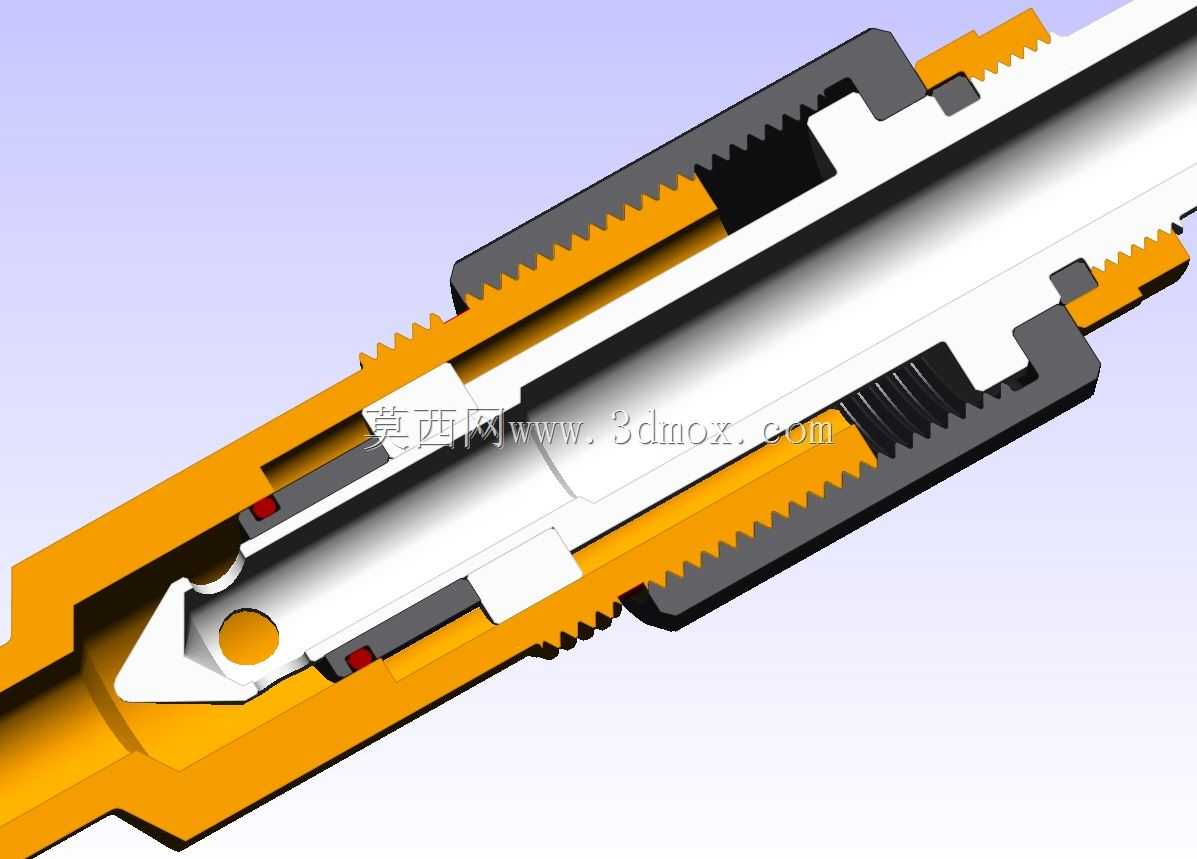

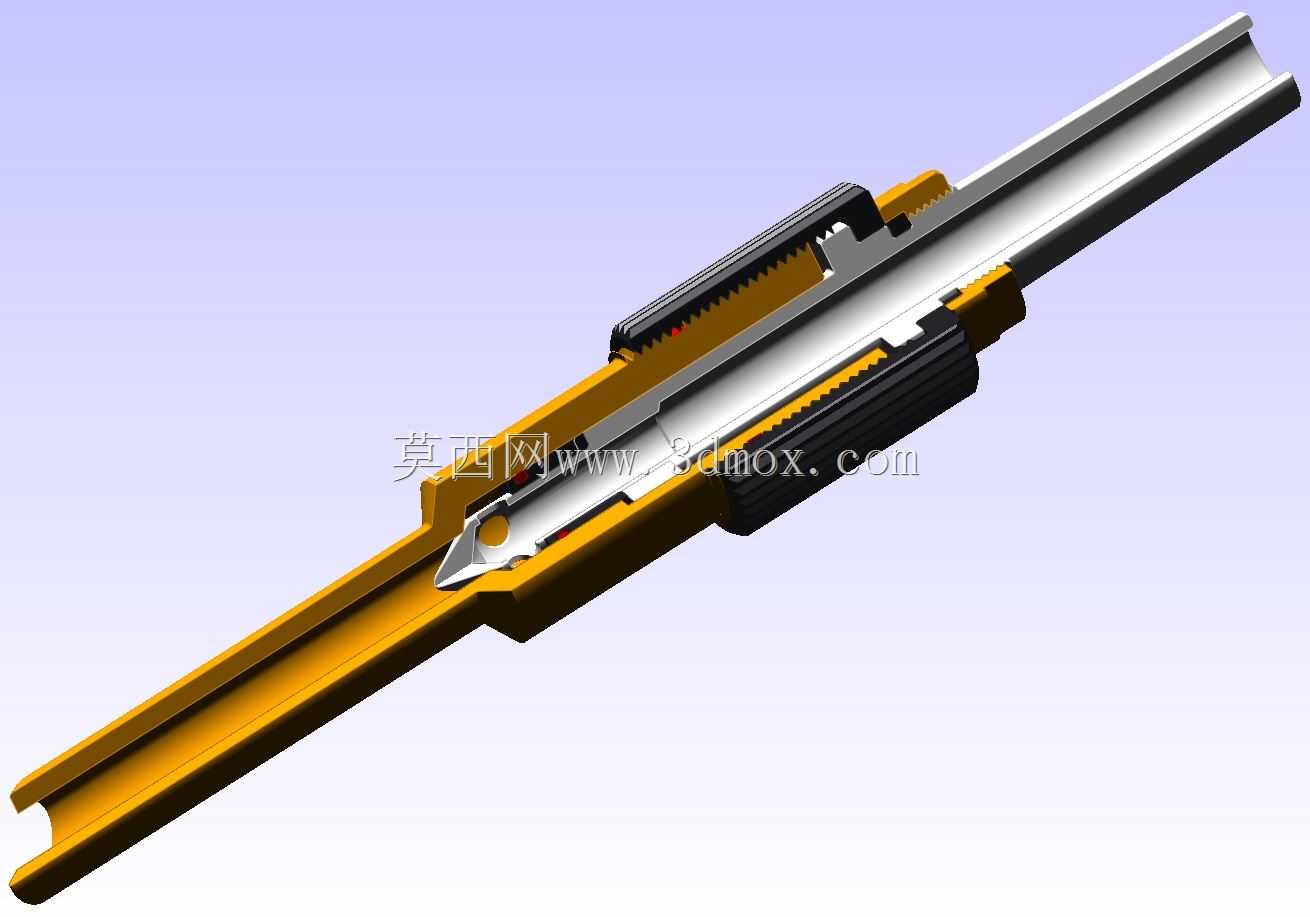

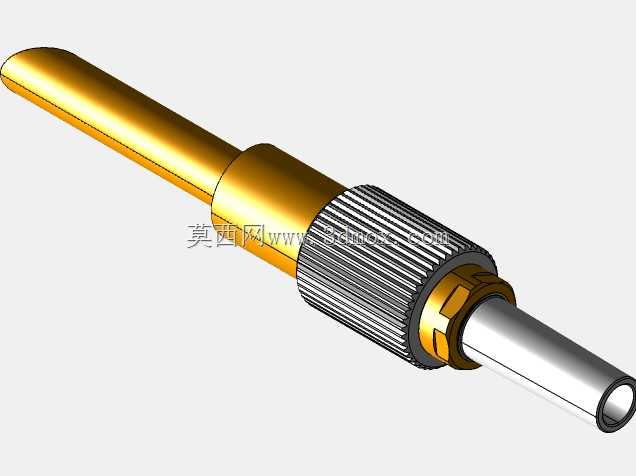

这款可调节喷嘴主要适配家用园艺浇水罐、小型便携灌溉容器，也可拓展应用在小型手持喷液设备、实验室分液装置上，核心作用是为使用者提供线性可控的流体输出能力，解决传统固定口径喷嘴无法按需调整水流大小、难以适配不同浇水场景的痛点。在实际园艺作业场景中，给幼苗补水时需要极细的缓流避免冲倒嫩苗、冲散表层覆土，给成株绿植浇灌时需要大流量水流快速渗透盆土，给叶面增湿时需要散状柔流，这款喷嘴通过结构设计即可覆盖全部使用需求，无需更换不同口径的喷头配件。产品的核心功能特性集中在无极流量调节能力上，整体采用同轴嵌套结构，外层为带防滑滚花的调节螺帽，中部为带密封环的轴向移动阀芯，内层为固定在浇水罐出水口的基座，阀芯端部设计有锥形导流头，与基座出水口的锥面配合实现通流截面的连续变化。当使用者向右转动调节螺帽时，螺帽通过螺纹传动带动阀芯轴向向出水口方向移动，阀芯锥面逐步贴合基座出水口，通流截面持续缩小，水流流量随之降低，直至完全截断水流；向左转动螺帽时，阀芯反向移动，通流截面逐步扩大，水流流量持续增大，最大调节行程为5mm，当阀芯上的红色标识环随轴向移动露出螺帽端面时，即达到最大流量位置，此时水流呈稳定柱状流出，可满足快速浇灌需求。为了避免调节过程中阀芯随螺帽同步转动、导致调节卡顿或密封件磨损，设计中在阀芯侧面对称设置了两个轴向直槽，基座内壁对应位置设计有两个定位直销，直销嵌入直槽内，既限制了阀芯的周向转动，保证阀芯仅做轴向移动，又为阀芯移动提供导向，避免长期使用后阀芯偏磨导致密封失效。外形与安装边界方面，喷嘴整体采用细长型同轴设计，最大外径位置为外层调节螺帽的滚花段，直径适配常规家用浇水罐的标准出水口螺纹，安装时仅需将基座段与浇水罐出水口螺纹旋紧即可，无需额外辅助工具；外露的调节段长度适中，表面的绿色防滑胶圈既提升了转动调节时的摩擦力，湿手操作也不会打滑，同时胶圈采用耐水耐老化的弹性材质，长期接触水肥混合液体也不会出现脆化开裂问题。阀芯与基座配合位置设置的红色密封环采用弹性耐磨材质，在全行程调节过程中始终保持贴合密封，不会出现调节过程中侧边漏水的问题，各金属部件表面做了钝化防锈处理，长期接触水体也不会出现锈蚀堵塞流道的情况，整体结构没有易损小零件外露，日常使用中无需特殊维护，仅需长期使用后清理进水口位置的滤网即可避免杂质堵塞喷口。
