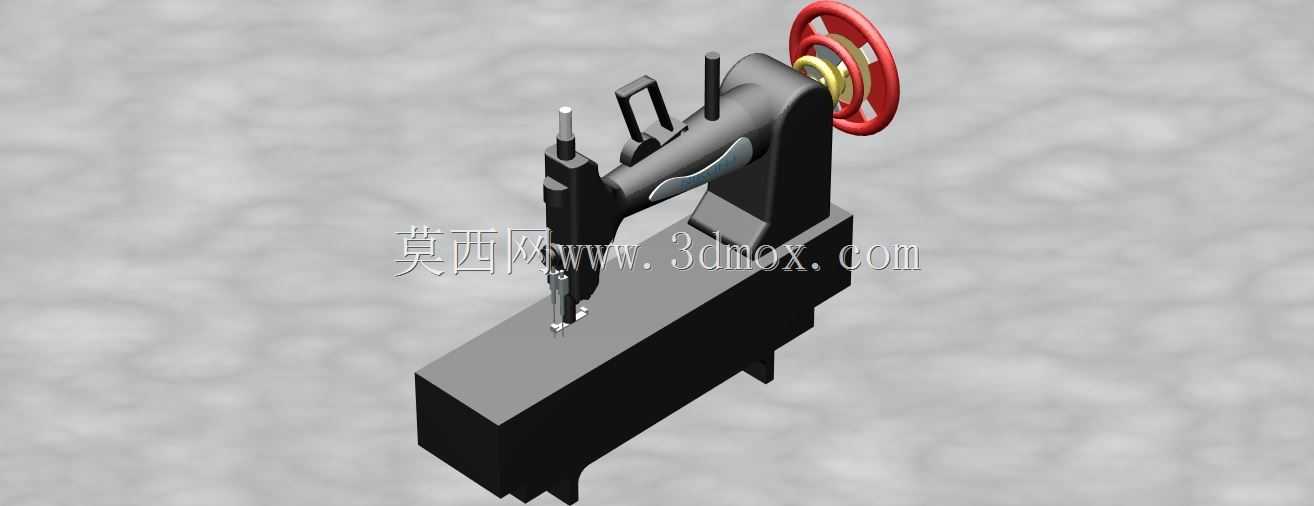

老式家用脚踏缝纫机结构三维设计

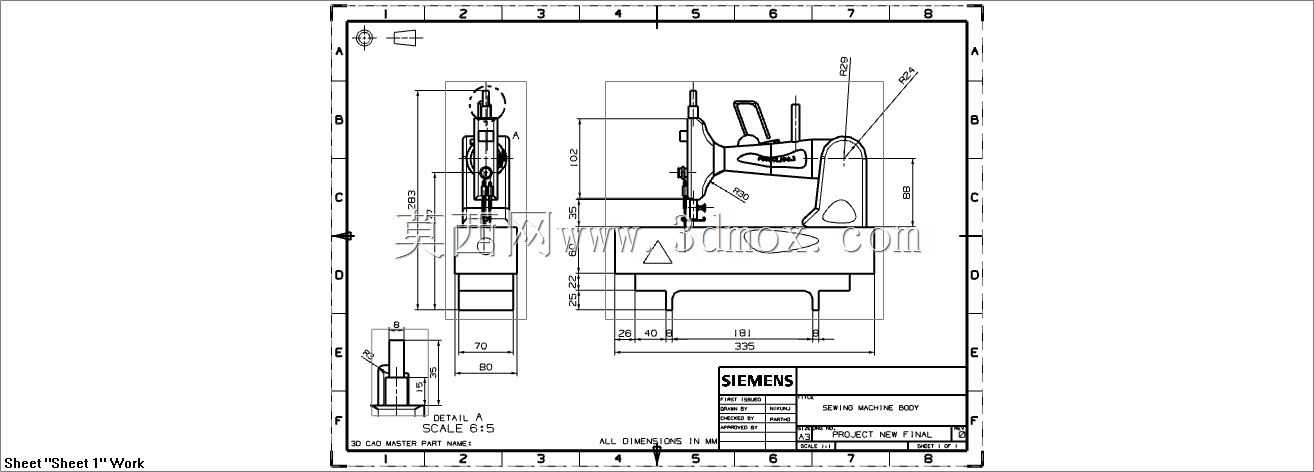

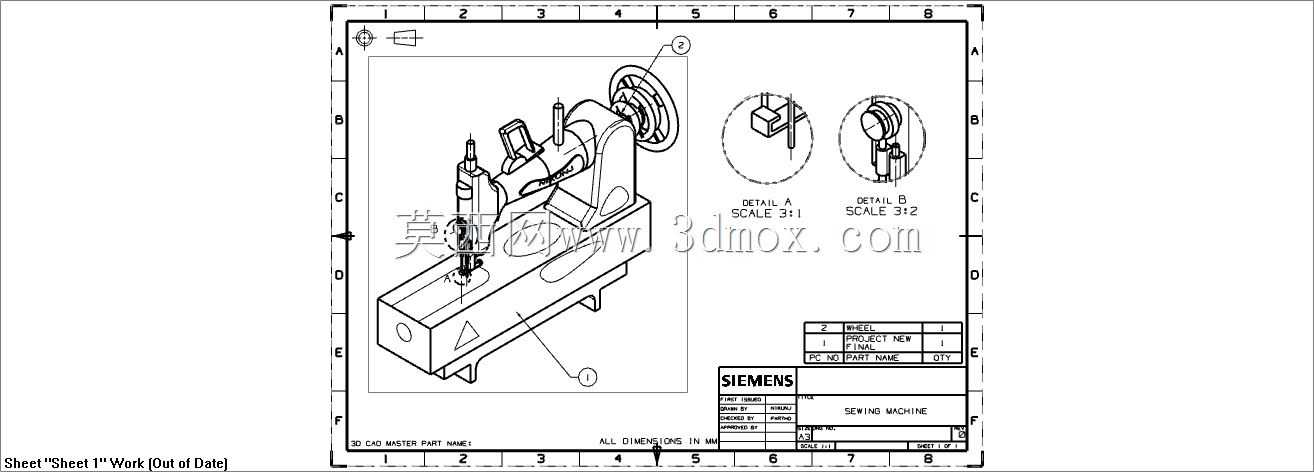

这款缝纫机三维结构设计，主要面向家庭日常缝制作业、小型服装加工门店的基础缝纫场景，可完成棉、麻、化纤、薄皮革等多种面料的直线缝、曲线缝、折边缝等常规缝纫工序，能够满足日常衣物修补、简易布艺制作、小型服饰批量加工的使用需求，是民用缝纫领域应用极为广泛的经典机具结构。从功能特性来看，该设计完整还原了传统家用缝纫机的核心传动逻辑，上方的针杆机构可实现带线缝针的上下往复穿刺运动，配合下方的摆梭结构完成面线与底线的锁式线迹交织，机身上方设置的挑线杆可随针杆运动同步收放缝线，保证线迹松紧均匀不跳线；机身侧面的手轮可手动控制针杆行程，方便穿线、调整针位以及低速起步操作，台板下方预留的传动连接位可匹配脚踏驱动结构或小型电动驱动模块，适配不同动力来源的改装需求，机身前部的压脚结构可压紧待缝面料，配合送布牙实现面料的匀速递进，保证缝纫过程中面料走位平稳，线迹顺直。在设计思路上，该结构优先考虑家用场景的操作便捷性与维护简易性，整体采用悬臂式机身布局，操作区域开阔无遮挡，方便使用者推送面料完成不同走向的缝纫作业；机身主体采用一体化铸造的流线型轮廓，既保证了结构刚性，减少缝纫过程中的机身震动，又通过圆润的边角处理避免操作时磕碰划伤，机身上的各调节点位均设置在手部易触及的区域，无需额外工具即可完成压脚压力调节、针距调整、底线张力微调等日常操作，降低普通使用者的操作门槛。从外形尺寸与安装边界来看，该设计的机身主体宽度控制在235mm范围内，台板安装位的横向跨度为181mm，机身总高度从台板安装面到顶部挑线杆最高点为225mm，针杆区域距离机身前端的操作纵深为40mm，预留了足够的面料操作空间；底部安装脚的定位尺寸为80mm间距，可直接适配常规家用缝纫机台板的预留安装孔位，无需额外打孔改造即可完成装配，机身侧面的传动输入轴中心高度与台板下方的安装空间匹配，无论是连接脚踏曲柄结构还是加装小型电机，都不会出现运动干涉问题，细节处的局部放大结构对针杆、压脚等易损件的安装配合尺寸做了明确界定，方便后续的零件更换与维护保养，整体结构紧凑，占用空间小，完全适配家庭桌面摆放或小型门店的工位安装需求。
