iPhone硅胶保护壳三维结构设计作品

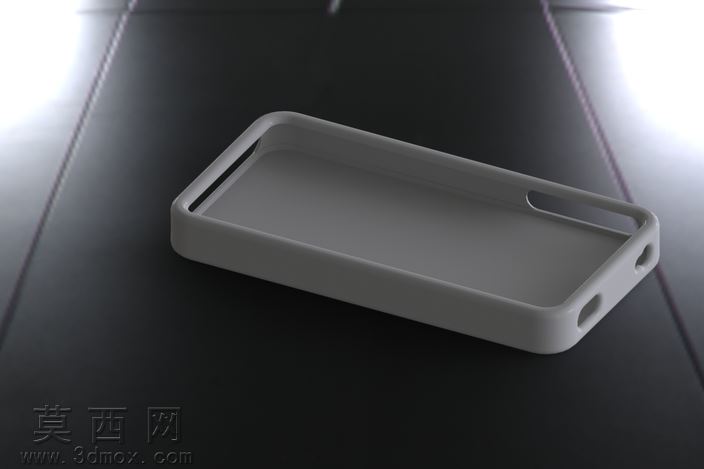

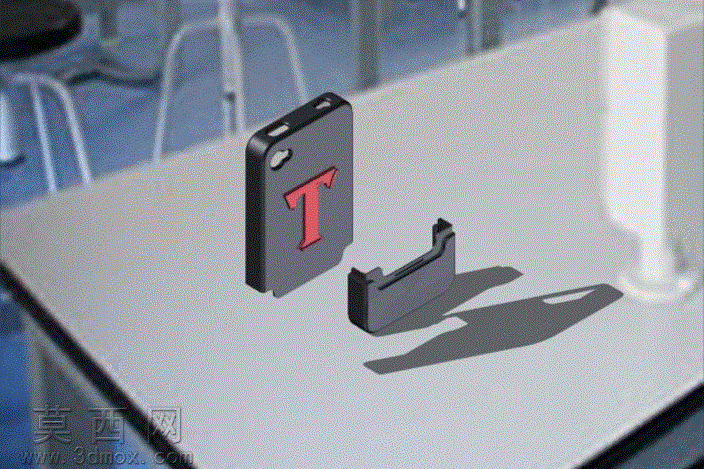

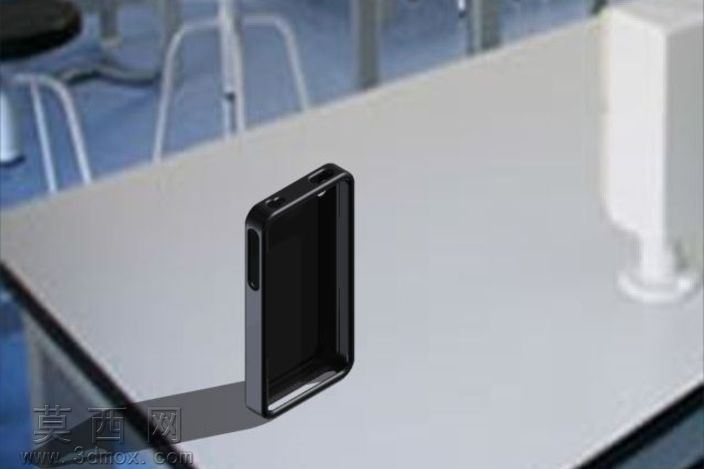

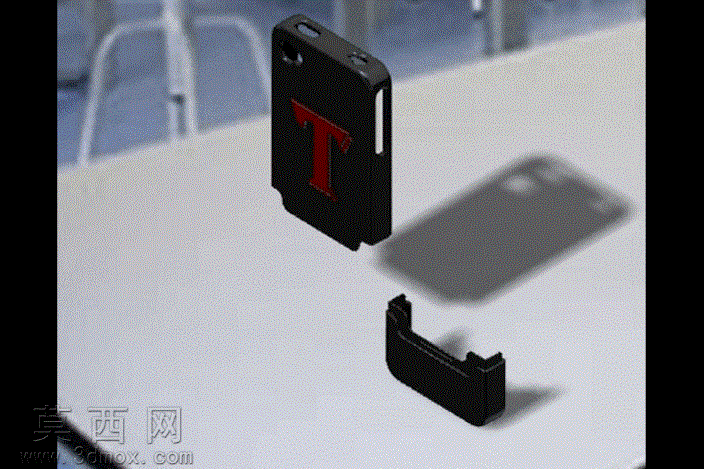

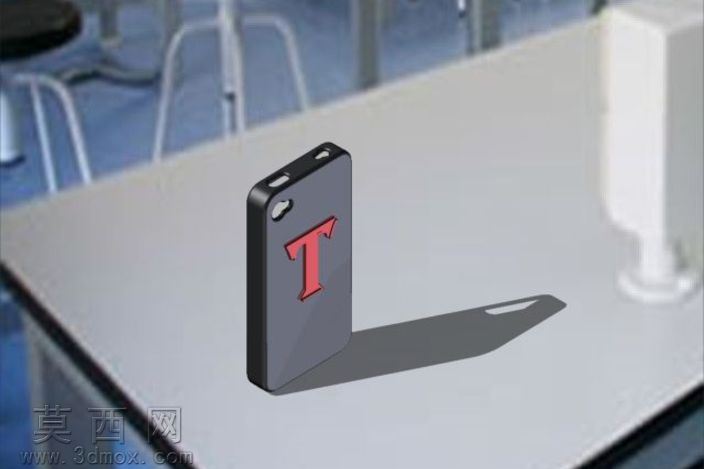

本作品为适配iPhone机型的软质保护壳三维建模设计，建模阶段围绕真机实际尺寸做精准对位，首先通过参考真机外轮廓的三维扫描数据提取基准曲线，勾勒保护壳的外沿闭合轮廓，预留0.15mm的装配过盈量，保证壳体安装后与机身紧密贴合不松动。建模过程中对壳体的边角做R3.5mm的圆角过渡处理，既还原软质保护壳的圆润握持手感，也避免尖锐边角在跌落时产生应力集中导致壳体开裂。结构设计上，在壳体对应机身侧边按键、底部扬声器开孔、顶部听筒位置做精准的避让开槽，开槽边缘做0.8mm的翻边强化处理，提升开孔位置的抗撕裂性能；壳体背部预留摄像头模组的下沉式避让位，避让位深度1.2mm，刚好高出摄像头镜片0.3mm，平放时可以避免镜片直接接触桌面产生刮擦。壳体壁厚设计为均匀1.2mm，既保证软质材料的缓冲防护性能，也不会因为过厚导致整机握持臃肿，内壁做0.1mm深度的微磨砂纹理设计，减少壳体与手机后盖之间的吸附水印，提升拆装的顺滑度。材质渲染阶段选用哑光半透明软硅胶材质，调整材质的粗糙度参数为0.65，折射率1.41，还原软质TPU硅胶的细腻磨砂质感，边缘位置做轻微的半透光效果模拟真实硅胶材质的光线透射特性。渲染场景采用深色哑光背景，搭配45度角的主柔光箱打光，辅以底部弱补光勾勒壳体的轮廓边线，清晰呈现壳体的边角弧度、开槽位置与整体厚度比例，直观展示保护壳的装配适配效果与外观质感。设计过程中反复校验各个开孔的位置公差，将装配误差控制在0.1mm以内，保证所有按键、接口的正常使用不受遮挡，同时壳体四个角位置做隐形加厚的缓冲气腔结构，在跌落时可以通过材料形变吸收冲击力，提升防护性能，整体设计兼顾外观质感、握持手感与实用防护属性，可直接用于后续的注塑开模生产参考。
