MAN品牌雄狮金属徽标立体设计作品

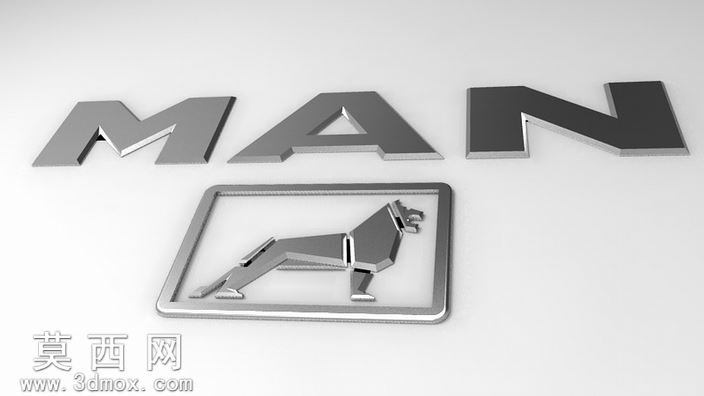

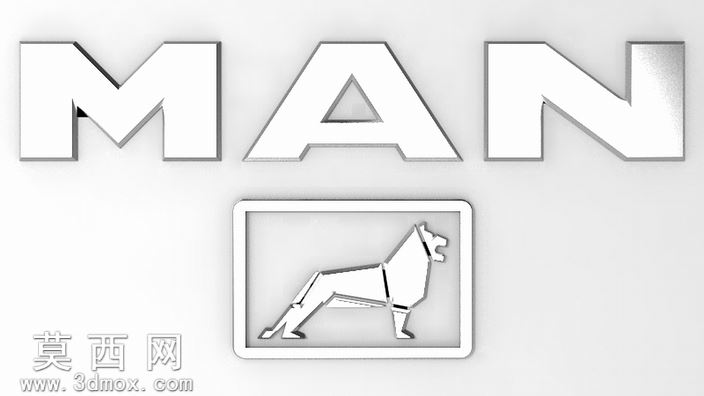

本作品为商用车品牌MAN的金属质感立体徽标三维设计，整体采用SolidWorks软件完成全参数化建模，建模过程中首先对品牌专属的大写MAN立体字进行结构拆分，每个字母的边缘做了0.8mm的微小倒角处理，避免尖锐棱角带来的廉价感，同时匹配真实金属冲压徽标的工艺特征，字母厚度统一设置为3mm，背面预留0.5mm深度的背胶安装槽，可直接适配实车徽标的安装需求。下方的方形雄狮标识是建模的核心难点，首先导入官方矢量logo作为草图参考，将雄狮的折线轮廓逐一转化为三维草图线段，通过放样、凸台拉伸命令生成雄狮的低多边形立体结构，每一处折角的角度都严格匹配品牌视觉规范，外框采用圆角矩形设计，边框宽度2mm，整体厚度与上方字母保持一致，保证视觉上的协调性。材质渲染阶段选用了磨砂镀铬金属材质，调整材质的粗糙度参数为0.12，反射强度设置为0.85，模拟真实卡车金属徽标的哑光镀铬质感，避免镜面反射带来的失真效果，同时在字母和雄狮标识的边缘添加了细微的磨损做旧效果，还原商用车标识长期户外使用的真实质感。灯光布置采用三点布光法，主光源从左上方45度角入射，强度1.2，打出金属表面的核心高光，辅助光源从右侧补光，强度0.4，消除暗部死黑，背光源强度0.3，勾勒徽标的整体轮廓，让立体字和雄狮标识的边缘更具层次感。设计思路上完全遵循MAN品牌的硬核工业气质，没有添加多余的装饰元素，所有结构都兼顾视觉效果和生产可行性，模型导出的STEP、IGS格式文件可直接导入数控加工设备进行徽标开模生产，STL格式可支持3D打印快速打样，效果图文件可直接用于品牌宣传物料制作，整体模型的面数控制合理，没有冗余几何结构，在普通配置的电脑上也可流畅打开编辑。
