瓶装产品回转式理盖输送作业产线

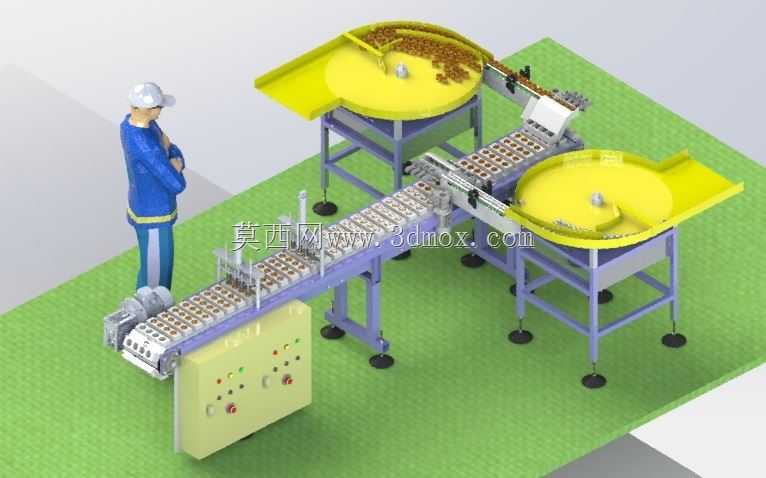

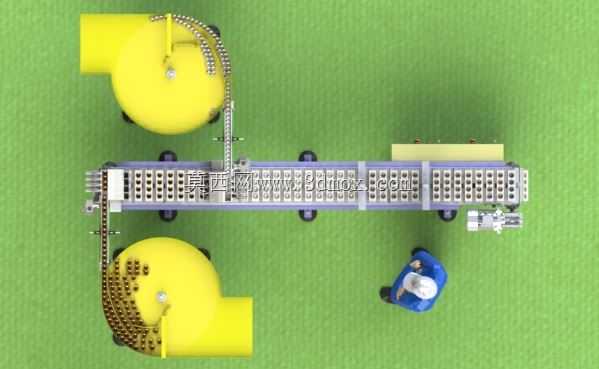

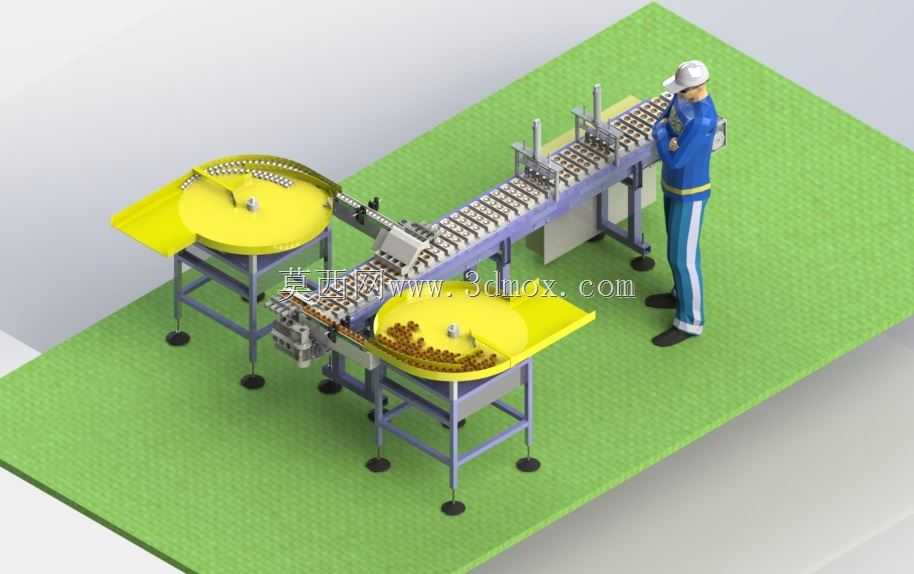

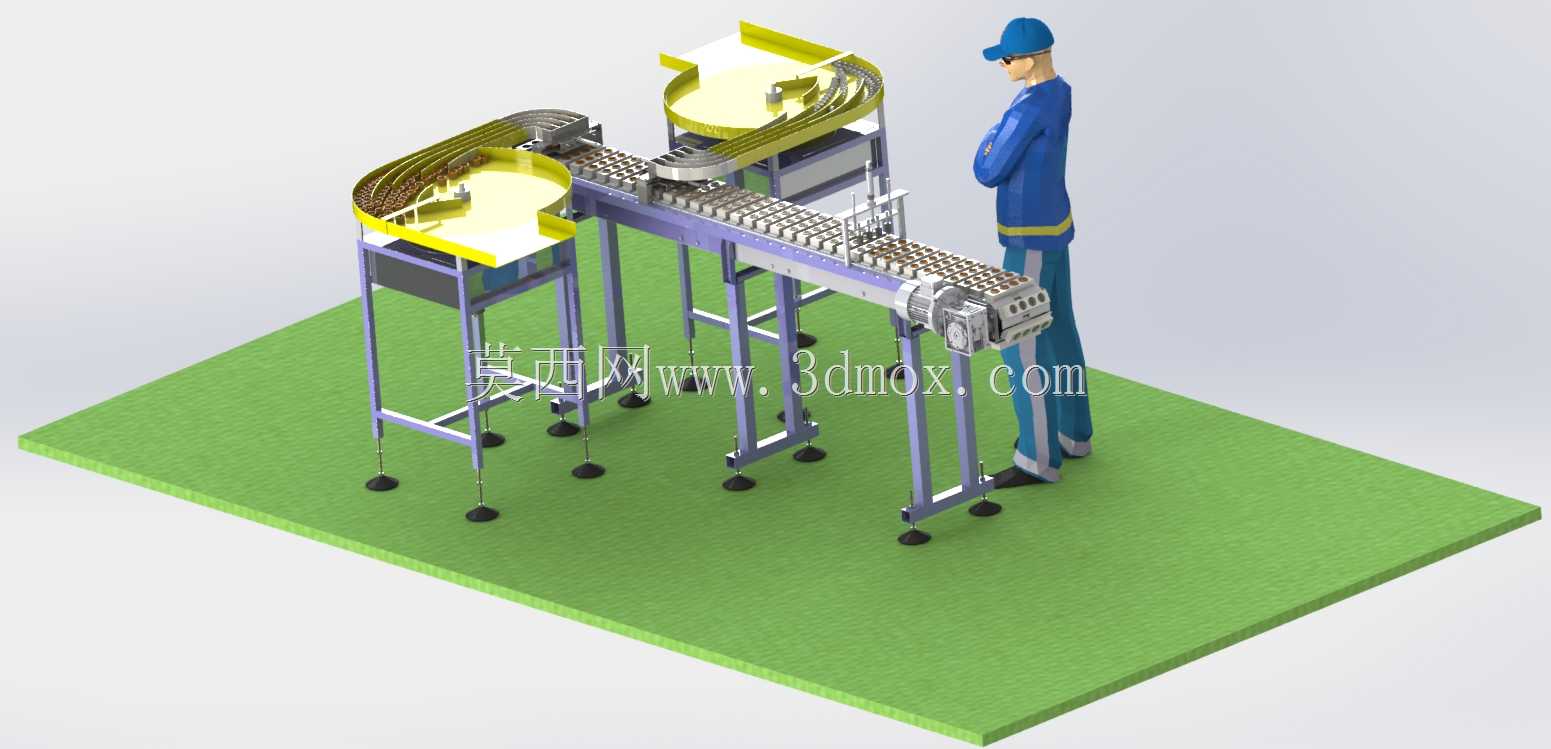

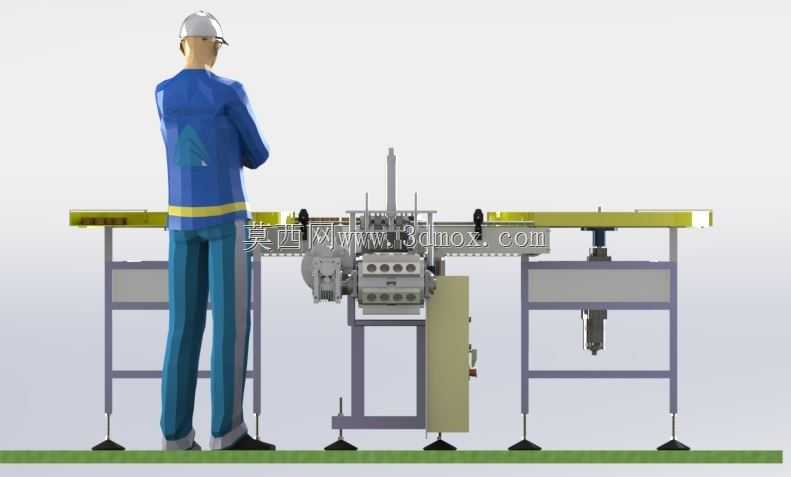

这套设备主要面向瓶装快消品、医药制剂、日化灌装等生产场景，布置在灌装工序与旋盖工序的衔接段，核心作用是完成散乱瓶盖的定向整理、有序输送与精准分料，替代传统人工理盖摆料的低效作业模式，可匹配每分钟120-200瓶的中高速灌装线节拍，大幅降低产线人工重复劳作强度，减少瓶盖在人工传递过程中的污染风险，适配食品级生产车间的卫生管控要求。设备整体采用模块化分段设计，主体由两套对称布置的回转式振动理盖单元、中间直线输送段、机架支撑体系、操作站位区四部分构成。理盖单元内置振动分选轨道与气动定向结构，依靠特定频率的微幅振动让散乱堆置的瓶盖沿螺旋轨道上行，过程中通过轨道间隙、气动拨正结构自动剔除朝向错误的瓶盖，让符合出料姿态的瓶盖平稳滑入中间输送段；中间输送段采用平顶链板结构，链板表面做防滑耐磨处理，两侧设置可调式导向护栏，可根据瓶盖直径调整护栏间距，适配28mm-48mm直径范围的常规圆形瓶盖输送，输送段末端设置分料拨轮结构，可将连续输送的瓶盖按固定间距分隔，精准送入下游旋盖设备的进料工位。机架采用工业铝型材搭配不锈钢连接件搭建，底部配置可调节脚杯，可根据车间地面平整度调整设备水平度，调整行程范围为0-50mm，单套理盖单元的占地尺寸约为800mm*800mm，中间直线输送段长度可根据产线布局需求在1200mm-2000mm区间定制，设备整体安装边界预留单侧600mm的操作维护通道，方便运维人员定期清理理盖轨道残留杂物、调整振动参数与导向件位置。设计过程中充分考虑人机协同需求，在输送段侧方预留固定的工人操作站位，站位区铺设防滑绝缘地垫，工人可在此处实时监控理盖与输送状态，及时处理卡盖、反盖等异常情况，设备的控制按钮盒布置在站位侧方伸手可及的高度，无需大幅移动即可完成启停、速度调节操作；振动单元外部设置透明亚克力防护挡板，既可以观察内部理料状态，也能避免振动过程中瓶盖弹出掉落，同时阻隔设备运行噪音外传，将工位旁噪音控制在70分贝以内，符合车间职业健康管控标准。输送线的驱动电机采用变频控制，可根据上下游设备的运行速度实时调整输送节拍，避免出现瓶盖堆积或者断供的情况，理盖单元的振动频率与气动吹气压力也可根据瓶盖的材质、重量做对应调整，无论是塑料防盗盖、铝制防盗盖还是组合式盖型都能稳定完成理料输送作业。
