适配20毫米纽扣电池的PCB安装电池座结构设计

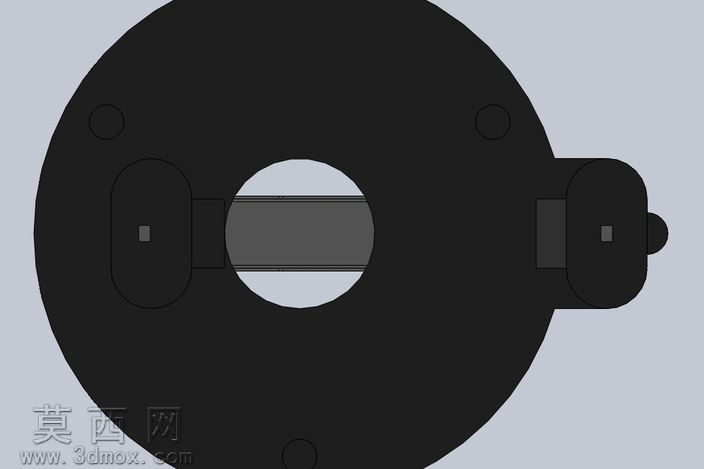

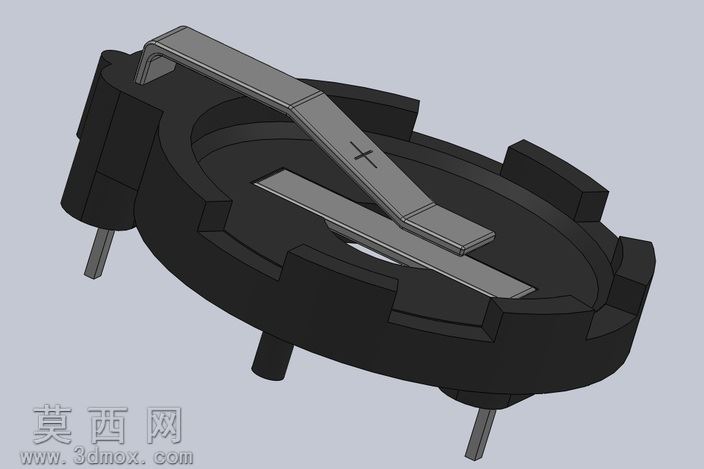

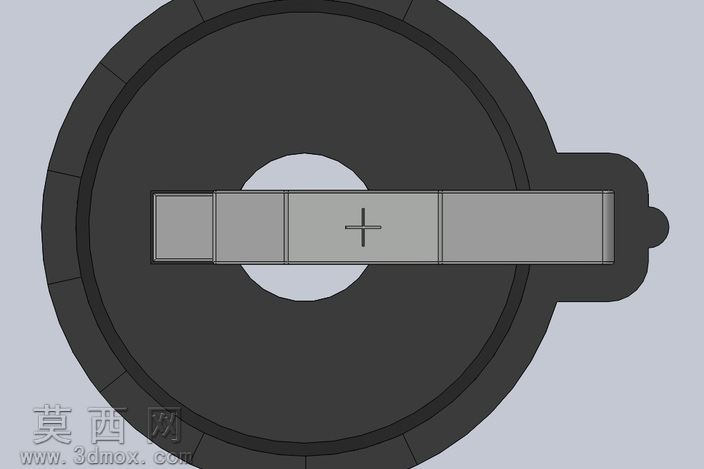

本作品为适配直径20毫米规格纽扣电池的PCB直装式电池座三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循电子装配件的尺寸公差规范与生产装配逻辑开展设计。建模初期首先梳理CR2032类纽扣电池的标准外形尺寸、电极接触位置、PCB板安装的引脚间距要求，确定电池座的整体外轮廓尺寸，先构建黑色绝缘基座的主体结构：基座采用圆形适配槽设计，槽体周边设置多组限位凸台，凸台高度匹配纽扣电池的厚度，既能够对放入的电池形成周向限位，避免电池在受震动时发生移位，又预留了足够的取放操作空间，不会出现电池卡滞难以拆卸的问题。基座底部设计两根直插式定位引脚，引脚位置严格对应PCB板的标准安装孔位，引脚长度兼顾波峰焊的吃锡深度要求，既保证焊接后的结构强度，又不会出现引脚过长刺穿PCB背面线路的问题。接下来完成金属接触弹片的建模设计：弹片分为正极接触臂与负极接触片两部分，正极接触臂采用弯折悬臂结构，建模时精准设置弹片的弯折角度与弹性形变余量，保证电池装入后弹片能够提供稳定的接触压力，避免出现接触不良、断电的问题，弹片表面做光滑过渡处理，没有尖锐棱角，既不会在装配时划伤电池外壳镀层，也能减少长期使用后的应力疲劳断裂风险；负极接触片贴合基座槽底平面设计，接触区域做凸起处理，增大与电池负极外壳的接触面积，降低接触电阻。材质渲染阶段，为绝缘基座赋予黑色阻燃工程塑料材质，调整材质的哑光质感与细微的表面颗粒度，还原注塑件的真实外观效果；为金属弹片赋予镀镍金属材质，调整金属的反光度与表面细微拉丝纹理，还原冲压金属弹片的真实质感；为安装引脚赋予焊锡适配的金属铜材质，区分不同部件的材质差异，让整体模型的渲染效果更贴近实物。整个结构设计充分考虑SMT或通孔插装的生产工艺要求，所有结构均避免倒扣、薄壁等不利于注塑生产的设计，弹片与基座的装配位置设置定位卡槽，能够实现弹片与基座的快速压合装配，不需要额外的粘接或紧固件，有效降低生产装配成本。同时建模过程中预留了电池装入后的高度余量，保证电池装入后整体高度不会超出消费类电子产品的内部空间限制，适配遥控器、主板CMOS供电、小型数码产品等多种应用场景的安装需求，模型的所有配合面均做公差适配处理，能够直接导出工程图用于开模生产或PCB Layout的器件封装调用。
