M12规格万向旋转起重吊点轭结构设计

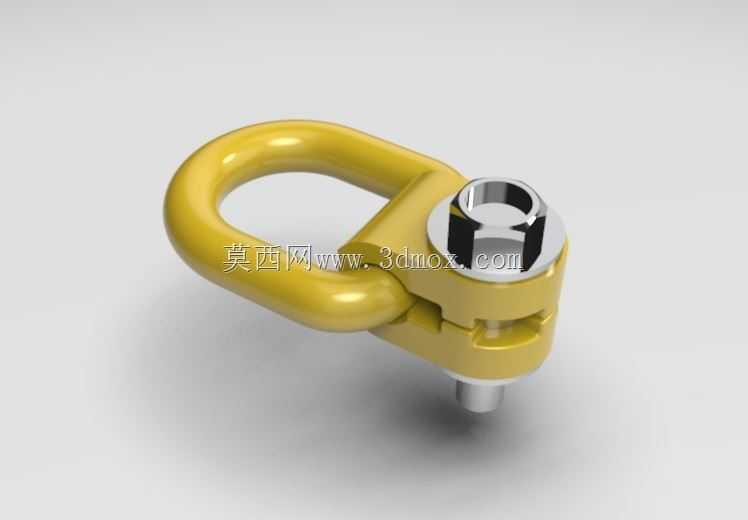

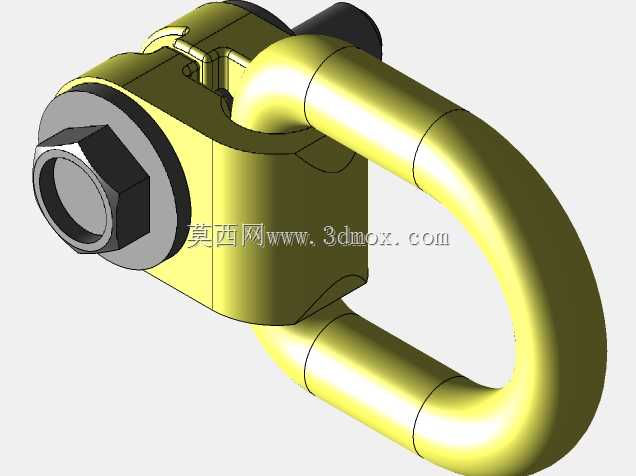

这款M12规格的万向旋转吊点轭，是起重吊装作业场景中应用极为广泛的受力连接件，常配套在模具吊装、重型设备移位、工业构件转运、生产线重型工装挂载等作业环节中，作为吊索与被吊物之间的核心受力转接部件，解决传统固定式吊环无法随吊装角度调整受力方向、易产生侧向弯矩导致螺纹断裂、吊环变形的行业痛点。从实际使用场景来看，这类吊点可适配单吊点垂直起吊、双吊点对称抬吊、多吊点分布式平衡吊装等多种作业模式，尤其适合被吊物需要在起吊过程中调整姿态、吊索方向存在多角度偏移的工况，能有效避免吊索与吊点连接处的应力集中问题，大幅提升吊装作业的安全冗余。在功能特性设计上，该吊点采用轭式铰接结构搭配顶部万向吊环，吊环部分可沿铰接轴实现180度翻转，同时下部螺纹连接座可沿轴线360度自由旋转，无论吊索从哪个方向施力，吊环都能自动调整至与拉力方向同轴的受力状态，让螺纹连接副始终承受轴向拉力，杜绝侧向剪切力对螺纹牙的损伤。产品的受力部件采用高强度合金结构钢打造，表面做了醒目的黄色防腐涂装，既可以在车间复杂环境中快速识别吊点位置，也能抵御日常作业中的磕碰、锈蚀，延长户外或潮湿工况下的使用寿命；顶部的锁紧螺母采用六角带法兰面的结构设计，安装时可以通过标准扳手实现额定扭矩锁紧，法兰面能增大与被吊物安装面的接触面积，分散锁紧压力，避免安装面被压溃，同时起到防松止退的作用。在设计思路层面，这款吊点的结构完全围绕吊装受力的力学逻辑展开：下部的M12外螺纹为标准公制粗牙螺纹，适配绝大多数设备、模具上预制的M12吊装螺纹孔，安装时不需要额外加工适配结构，直接旋入拧紧即可完成装配；铰接位置的销轴采用过盈配合加防脱卡簧的固定方式，既保证铰接转动的顺滑度，又能避免大拉力下销轴脱出的风险；吊环部分采用闭环整体锻造结构，没有焊接接缝，杜绝焊缝位置的应力断裂隐患，环体内侧做了圆弧过渡处理，能减少与钢丝绳、吊装带连接时的索具磨损，延长吊索的使用寿命。从安装边界尺寸来看，该吊点旋入被吊物的螺纹有效深度不低于1.5倍螺纹公称直径，也就是18毫米，才能保证螺纹连接的受力强度满足额定载荷要求；安装面需要保证平整，无凸起焊渣、氧化皮等杂物，让法兰螺母能完全贴合安装面，避免锁紧后出现倾斜导致受力偏载；吊环翻转的空间范围内不能有突出的结构遮挡，保证吊环在受力时能自由转动调整角度，不会被周边结构卡滞导致受力异常。在日常使用中，这类吊点可以长期固定在重型设备、模具的预设吊装位置，不需要频繁拆装，每次作业前仅需检查铰接部位转动是否顺滑、螺纹是否有松动、表面是否有裂纹变形即可，能大幅提升吊装作业的准备效率，降低吊装环节的安全风险。
