多通路流体介质回转连接结构

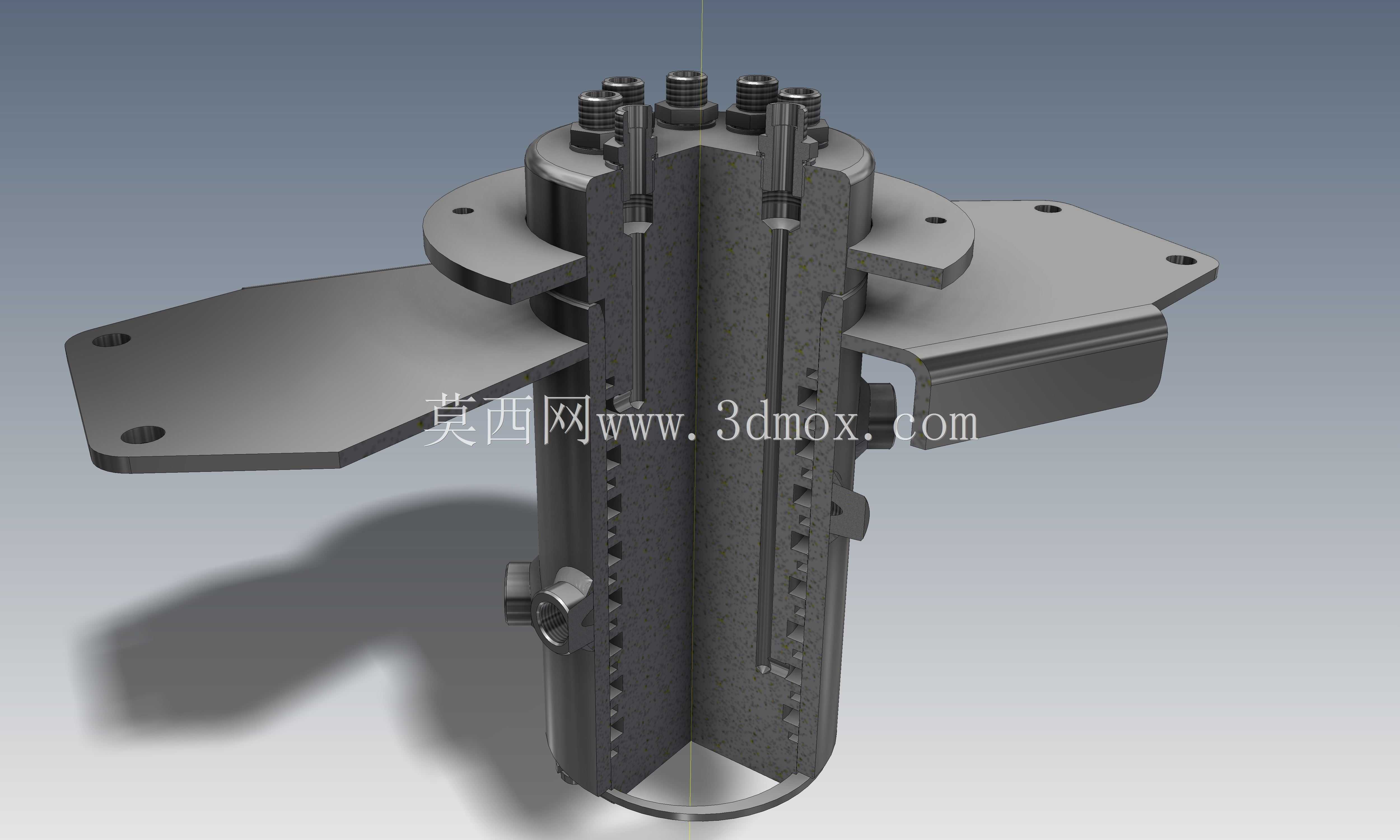

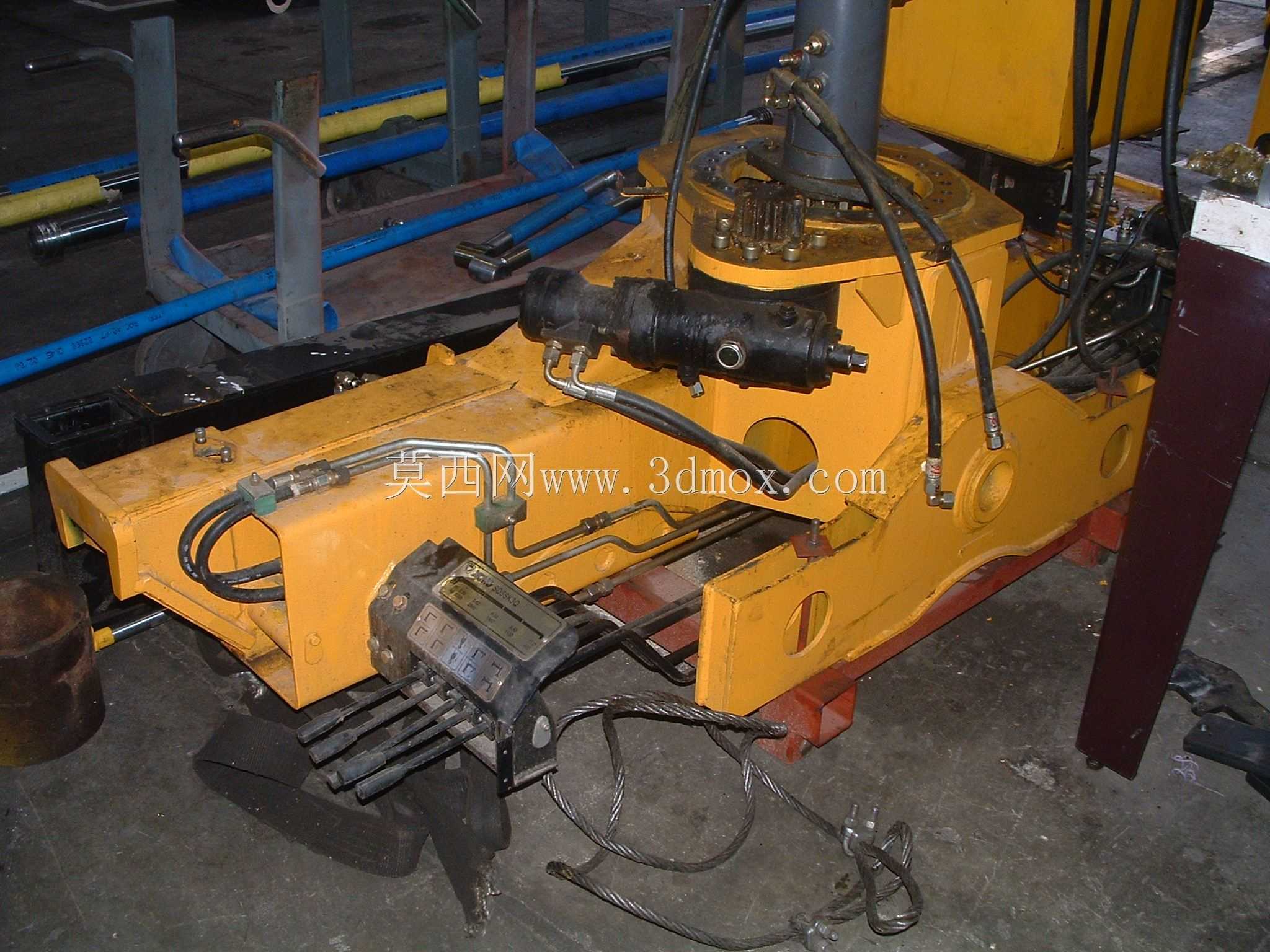

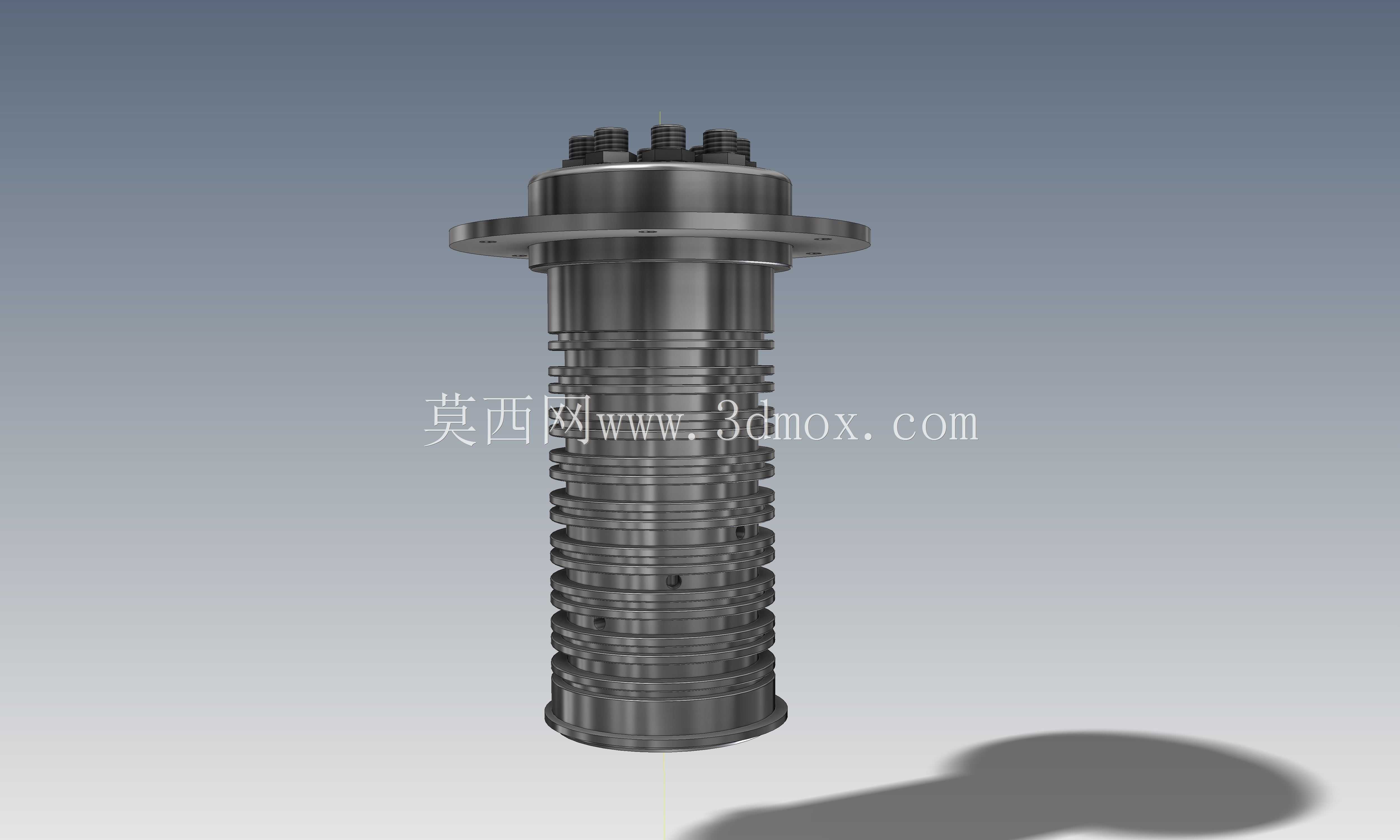

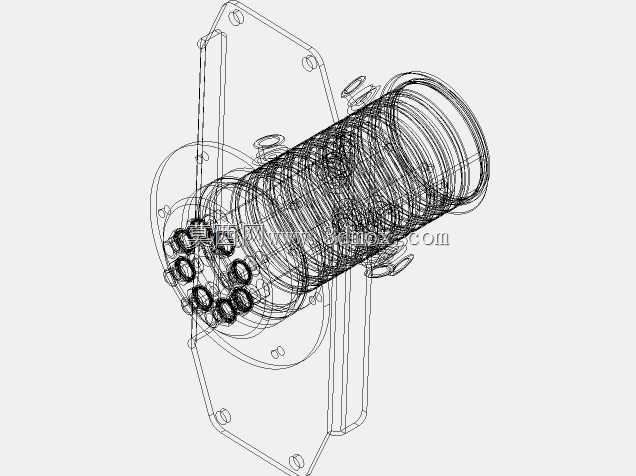

该回转连接结构主要应用于需要相对回转运动同时完成多通路流体介质输送的工业场景，常见于冶金设备的冷却辊供回水、工程机械的液压动力传输、包装设备的气动控制回路、风电装备的液压变桨管路以及橡塑机械的温控介质输送环节，能够在两个存在连续相对旋转的部件之间，稳定完成压力流体的无泄漏传输，避免管路随部件回转产生缠绕、扭转破损问题，保障连续生产过程中介质输送的稳定性。从实际用途来看，该结构可同时承载多路独立介质的传输，不同通路之间通过内置的密封隔层实现完全隔离，可同时输送液压油、冷却水、压缩空气等不同压力、不同属性的介质，适配不同工况下的复合介质传输需求，无需为不同介质单独配置回转连接件，大幅缩减设备管路布局的占用空间。在功能特性上，该结构顶部设置多组独立的介质接口，可对应连接外部固定管路，侧部伸出的带安装孔法兰盘用于与旋转侧设备部件完成刚性固定，筒体内部沿轴向布置多道独立的环形流道，每道流道对应一组进出通路，配合内置的耐磨密封件，在回转过程中始终保持各通路的密封性能，侧部设置的锁紧调节结构可根据实际密封磨损情况进行预紧力调整，延长整体结构的使用寿命，降低日常维护频次。设计思路上，整体采用轴对称布局，保障高速回转过程中的动平衡性能，避免偏心转动产生的振动与噪音，安装法兰采用外伸耳式结构，安装孔位沿圆周对称分布，可适配不同规格的设备端连接法兰，无需额外制作过渡转接件，筒体外侧的散热筋结构既可以提升结构整体刚性，也可对内部流通的温控介质起到辅助散热作用，避免介质温度过高加速密封件老化。外形尺寸与安装边界方面，整体筒体为圆柱形结构，径向最大尺寸为两侧法兰外边缘的跨度，轴向尺寸从顶部接口端面到底部筒体端面，安装时需预留法兰螺栓的操作空间，同时保障筒体周边无干涉部件，满足回转过程中的运动间隙要求，底部筒体可根据实际安装需求插入设备的回转中心孔内，进一步提升安装后的同轴度，降低回转过程中的径向跳动量，保障密封件的受力均匀性。
