小型龙门式数控铣床结构设计

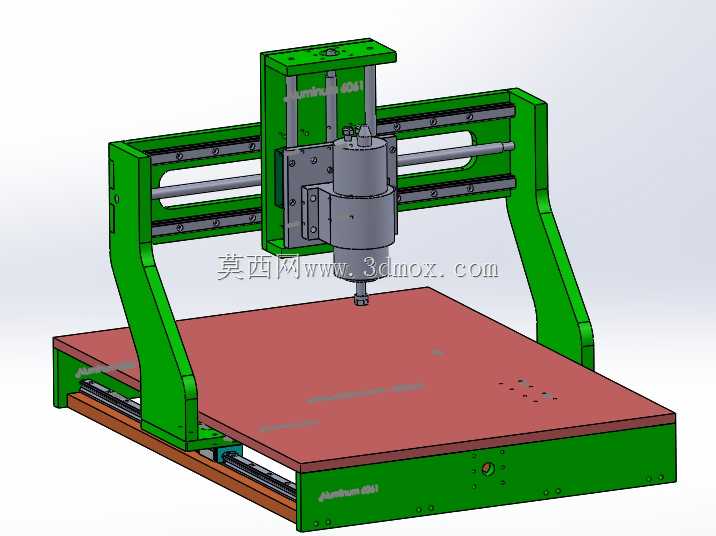

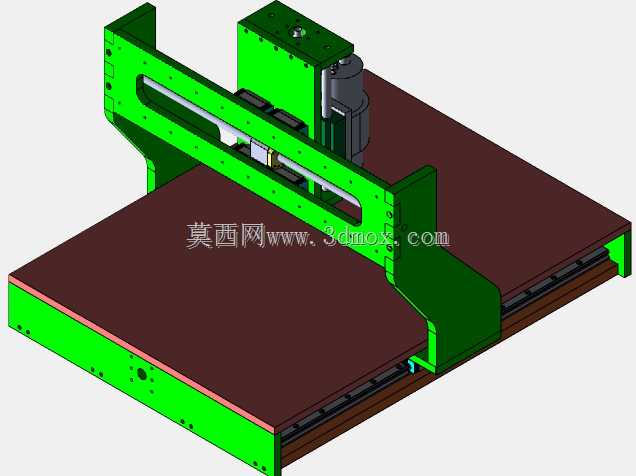

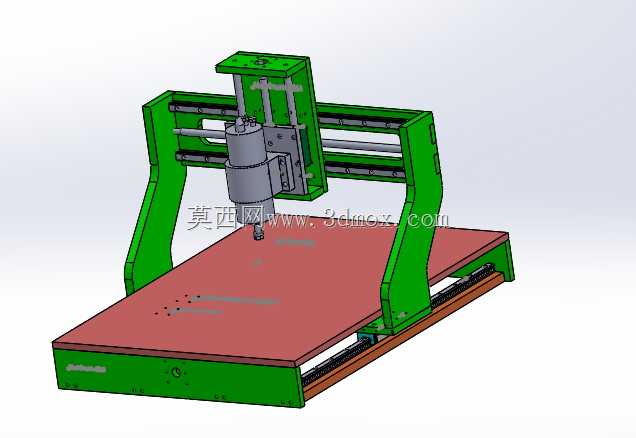

这款小型龙门式数控铣床，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、亚克力、PCB板、实木板材等多种材质的平面铣削、钻孔、轮廓雕刻、简单三维曲面加工需求，能够满足小批量定制零件加工、创意作品制作、教学实操演示等多场景的使用要求，填补了大型工业铣床占地大、成本高，无法适配小型加工场景的空白。设备采用经典龙门式动梁结构设计思路，两侧立式支撑臂与底部床身形成稳定的框架受力结构，Z轴主轴组件搭载在横向移动的横梁上，可沿横梁实现X向进给，横梁整体可沿两侧支撑臂的纵向导轨实现Y向进给，主轴组件自身可沿Z向导轨完成垂直进给，三轴配合可实现加工范围内任意点位的走刀作业，这种结构设计能在有限占地空间内最大化有效加工行程，同时保证整体结构的刚性，减少加工过程中的震颤，提升加工精度。从结构设计细节来看，床身采用箱型焊接结构作为基础承载部件，内部预留加强筋布局位置，可有效承载加工过程中的切削载荷，工作台面采用平整板材设计，预留T型槽安装位，方便用户根据加工需求加装夹具、固定待加工工件，避免加工过程中工件移位。主轴组件采用集成化安装设计，可适配不同功率的高速电主轴，满足不同材质的切削转速要求，三轴传动位置预留了丝杠、导轨的安装空间，可根据成本与精度需求选择滚珠丝杠或同步带传动方案，适配不同定位精度等级的使用需求。设备外形紧凑，工作台面有效加工范围适配常规小型零件的加工尺寸，整体占地空间小，可直接放置在常规工作台面上使用，无需专门做大型设备的地基处理，安装边界要求低，适合空间有限的加工场景使用。两侧支撑臂采用对称式设计，保证横梁移动过程中的受力均匀，减少偏载带来的精度损失，走线位置预留了拖链安装空间，可规整排布三轴的动力与信号线缆，避免移动过程中线缆磨损、拉扯，提升设备运行的稳定性。整体结构拆分合理，各个部件的加工工艺性好，多数结构件可采用常规板材切割、焊接工艺制作，降低了设备的自制与装配难度，既适合设备厂商做量产化的产品开发，也适合有动手能力的用户做自制改装，可根据自身加工需求调整主轴功率、传动配置，拓展设备的加工适配范围。
