双臂轴承拆卸拉拔工具结构设计

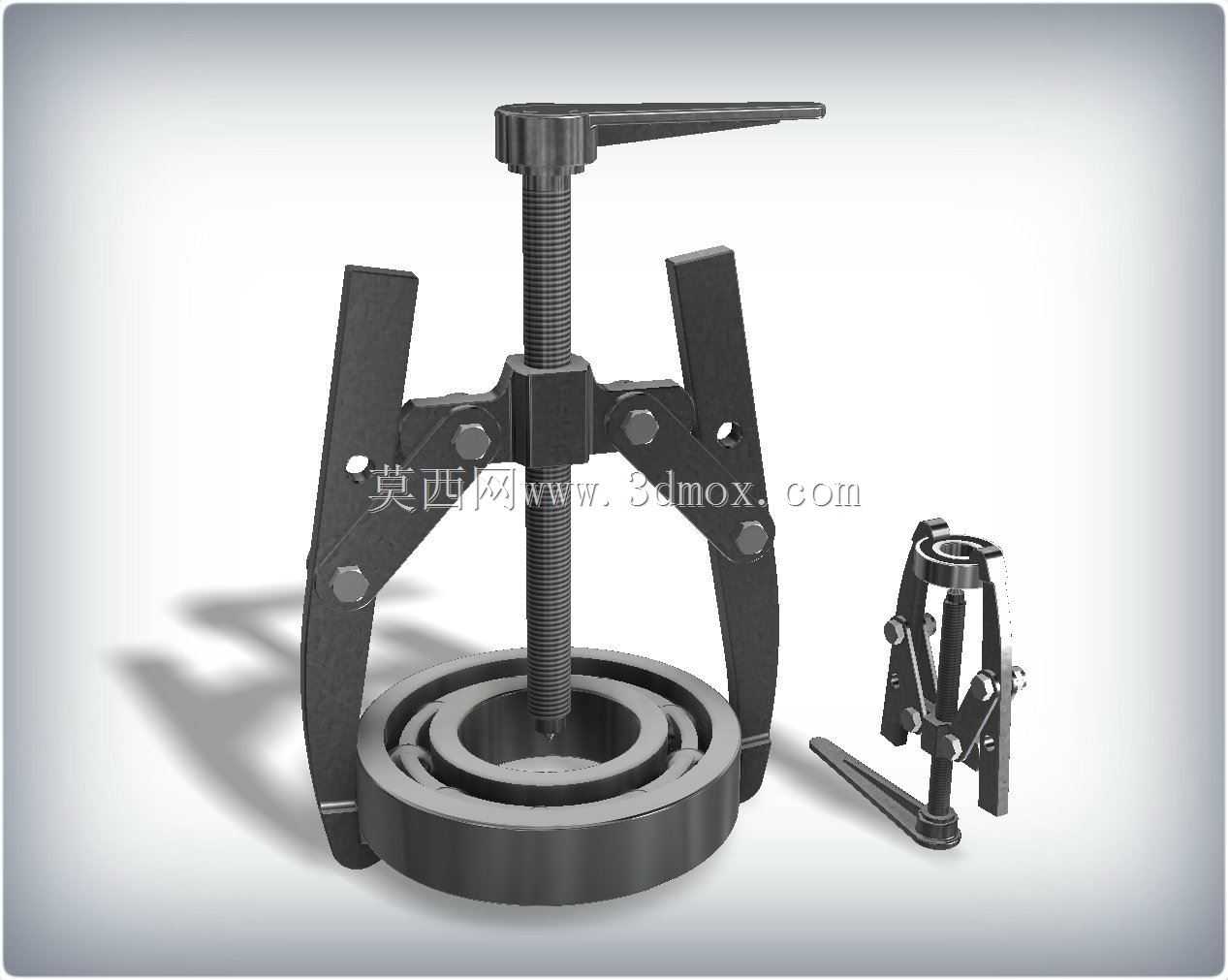

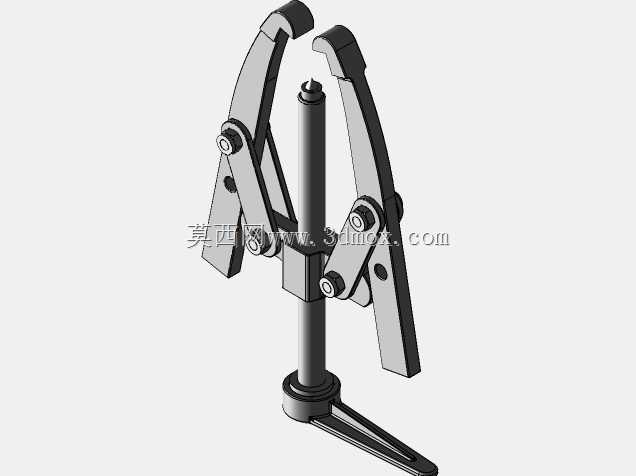

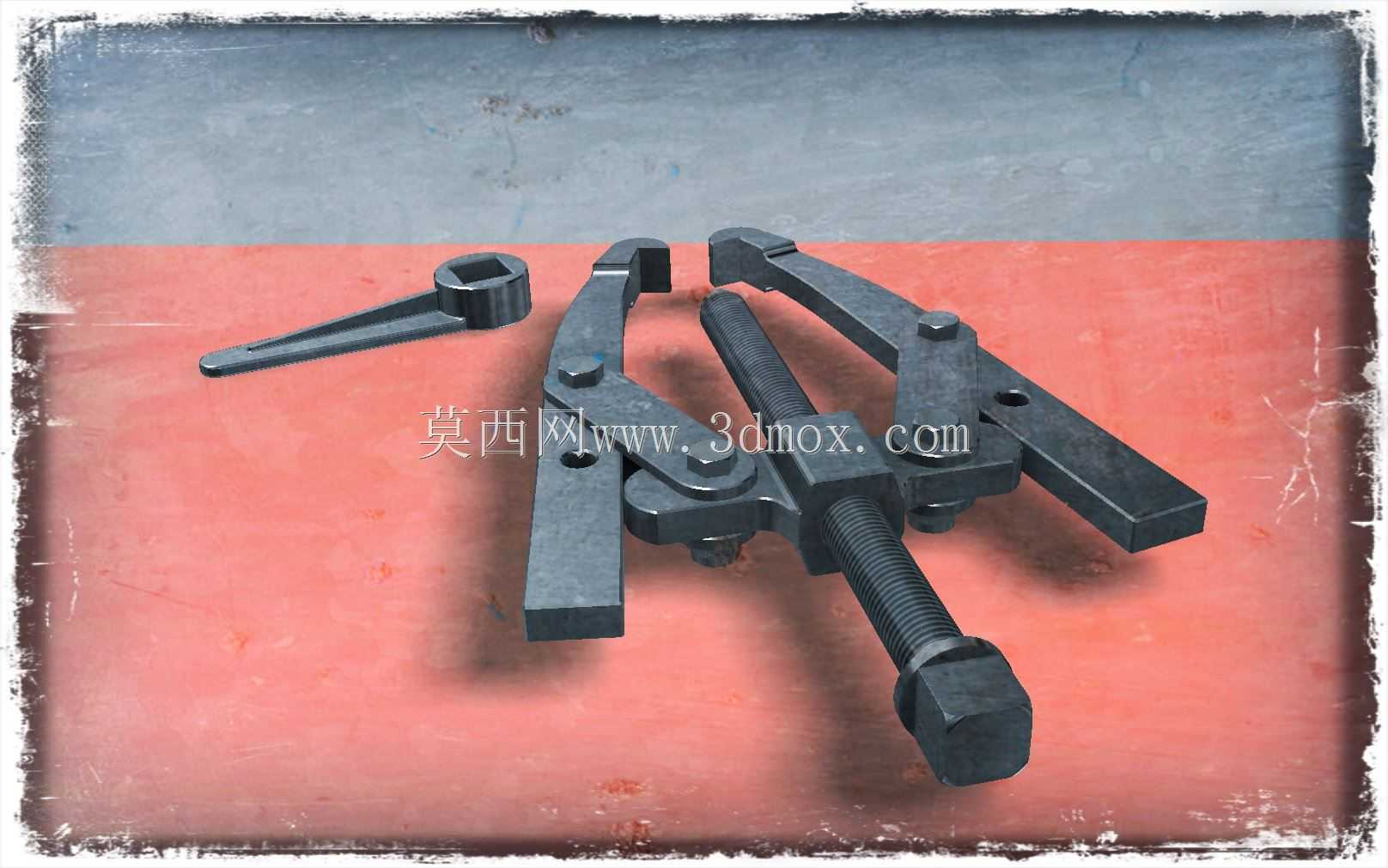

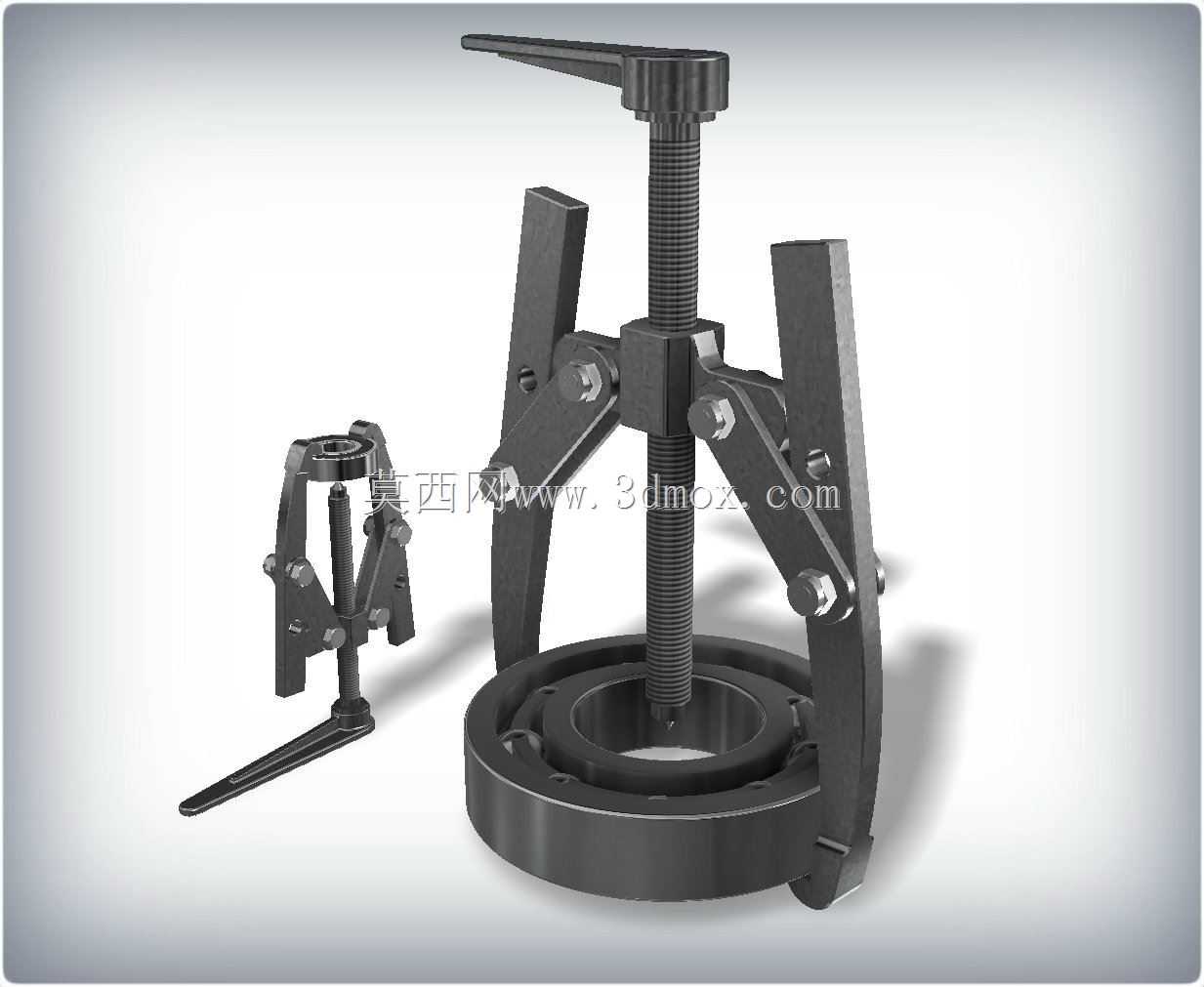

这款双臂拉拔工具是面向设备维保场景设计的专用拆装器械，主要应用于工业生产车间设备检修、机电设备售后维护、五金维修站点的日常拆装作业中，核心用途是完成过盈配合安装在轴端的轴承、皮带轮、联轴器等传动部件的无损拆卸，避免传统敲击拆卸带来的轴件损伤、轴承碎裂、配合面变形等问题，大幅降低拆装作业的零件损耗率。工具采用对称双勾爪搭配中心顶推螺杆的经典力学结构，作业时两个勾爪可均匀卡合在待拆卸部件的受力端面，中心螺杆的端头对准轴件的中心定位孔，通过转动螺杆尾部的六角受力头，将螺杆的旋转力矩转化为沿轴向的平稳顶推力，带动勾爪同步向外牵拉待拆部件，整个施力过程沿轴件中心轴线均匀分布，不会对轴件产生偏载力矩，能有效保护轴的配合面精度与待拆部件的结构完整性。设计过程中充分考虑了不同工况的适配性，勾爪与主体支架采用铰接连接结构，可根据待拆卸部件的外径尺寸调整开合角度，适配一定直径范围内的盘类、套类传动部件拆卸需求，中心螺杆采用大螺距梯形螺纹设计，具备传动效率高、自锁性好、承载能力强的特点，能够承受拆卸过盈配合部件时产生的大轴向拉力，不会出现螺纹滑牙、受力回退的问题。工具附带的小型六角扳手用于作业过程中锁紧勾爪的铰接定位螺栓，防止牵拉过程中勾爪滑脱，提升作业安全性。从安装边界来看，工具整体采用高强度合金钢材质的紧凑化结构设计，作业时所需的径向操作空间小于同规格三爪拉拔器，能够适配部分安装空间局促、周边有其他结构遮挡的轴端部件拆卸场景，中心螺杆的有效行程覆盖常规中小型传动部件的拆卸脱出距离，无需额外搭配加长接杆即可完成常规拆卸作业，勾爪的卡合深度经过优化，既能够保证卡合待拆部件时的受力接触面积足够，避免牵拉时卡边碎裂，也不会因为勾爪过长导致作业时与周边零部件产生干涉。整体结构没有多余的冗余设计，所有受力部位都做了加厚处理与圆角过渡，消除应力集中点，能够承受反复拆装作业的载荷冲击，长期使用也不会出现结构变形、断裂的问题，是设备维保作业中实用性极强的常备手动工具。
