M20外六角全螺纹螺栓精密三维设计

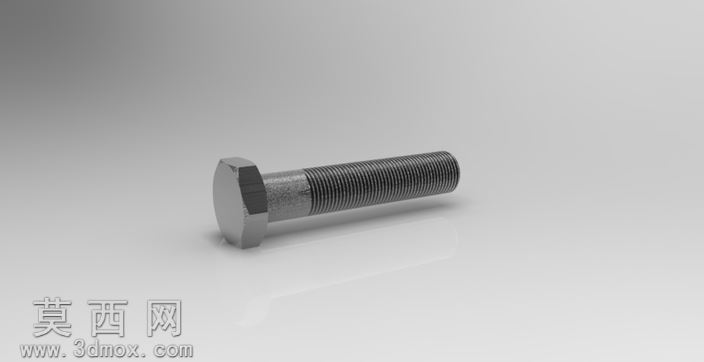

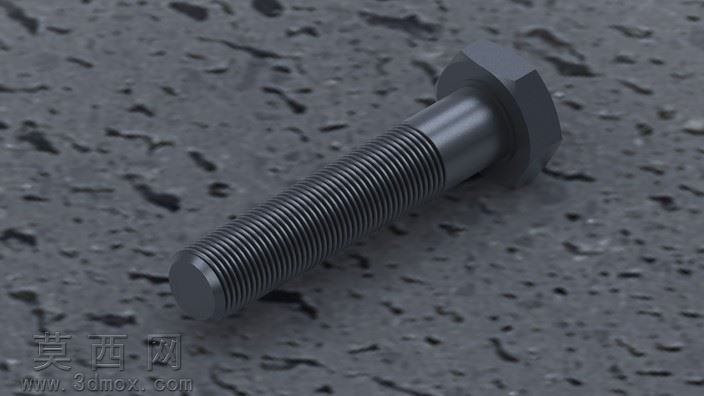

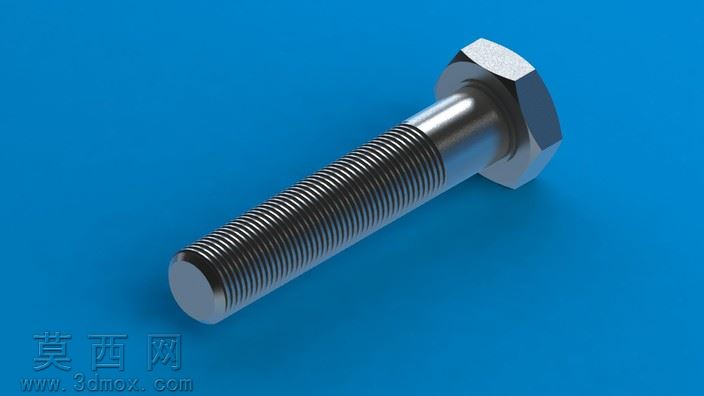

本作品为M20规格外六角全螺纹螺栓的三维数字化模型，建模过程严格遵循公制紧固件标准尺寸规范，先通过草图绘制正六边形的螺栓头部轮廓，拉伸生成六角头基体后，对头部与杆部衔接位置做精准的倒角过渡处理，还原真实螺栓的冷镦成型结构特征。杆部建模阶段先绘制公称直径20mm的圆柱基体，随后通过螺旋线命令生成匹配M20粗牙螺纹参数的引导路径，再绘制符合牙型角60度的三角形螺纹牙型截面，沿螺旋线路径扫描切除生成连续完整的外螺纹结构，每一圈螺纹的牙顶、牙底圆弧过渡都做了精细化处理，避免建模出现尖锐棱角失真的问题。材质与渲染环节，模型采用高强度合金钢材质参数，调整金属材质的粗糙度、反射率与环境贴图参数，还原出镀锌螺栓表面略带哑光的金属质感，螺栓头部的加工端面、螺纹牙面的细微纹理都通过材质贴图做了细节表现，搭配纯色蓝色背景布光，采用三点布光方案突出螺栓的金属立体感与结构轮廓，主光从侧上方打亮螺栓主体轮廓，辅光弱化阴影区域的死黑问题，轮廓光勾勒螺栓边缘提升整体层次感。结构设计上完整还原了外六角螺栓的受力结构，六角头的对边尺寸、对角尺寸、头部厚度均严格匹配标准参数，全螺纹结构覆盖整个杆部长度，适用于需要全段螺纹配合的紧固连接场景，建模过程中对螺纹收尾处的不完整牙型也做了真实还原，避免出现螺纹直接截断的不符合实际加工的结构。整个模型建模逻辑清晰，特征参数可编辑，可直接用于紧固件装配模拟、产品结构展示、机械设计教学演示等场景，模型的尺寸精度满足机械装配干涉检查的使用需求，各部分结构比例协调，没有出现结构变形、尺寸失真的问题，螺纹部分的建模兼顾了显示效果与文件性能，在保证螺纹外观真实的前提下优化了特征数量，避免模型文件过于臃肿影响后续装配使用。
