工业框架用欧标槽铝型材结构设计

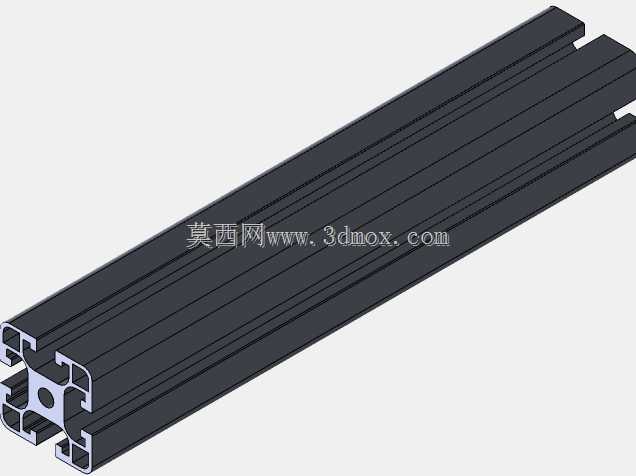

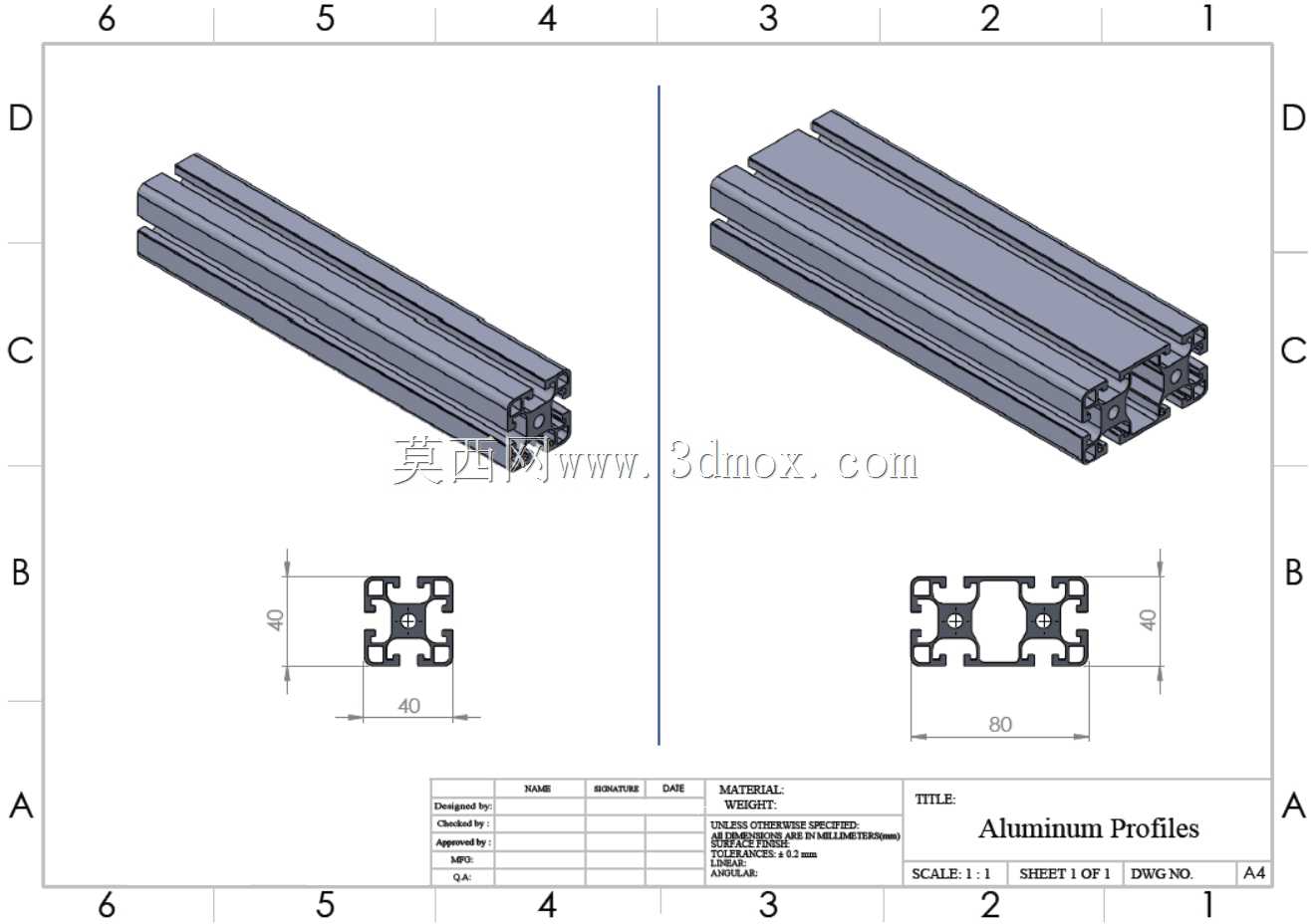

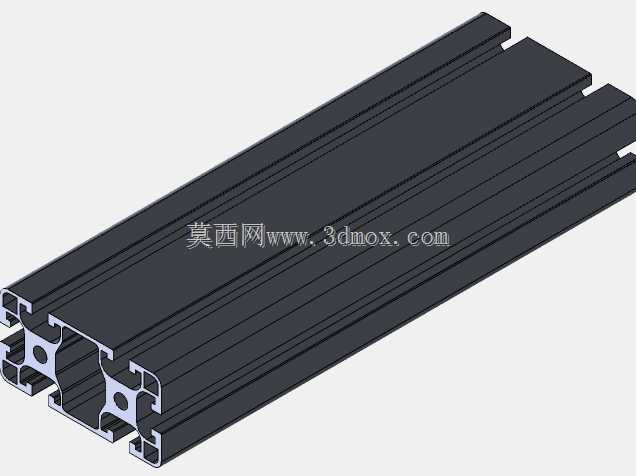

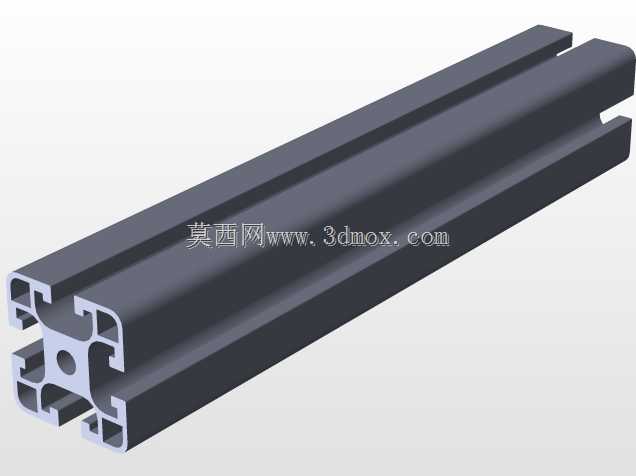

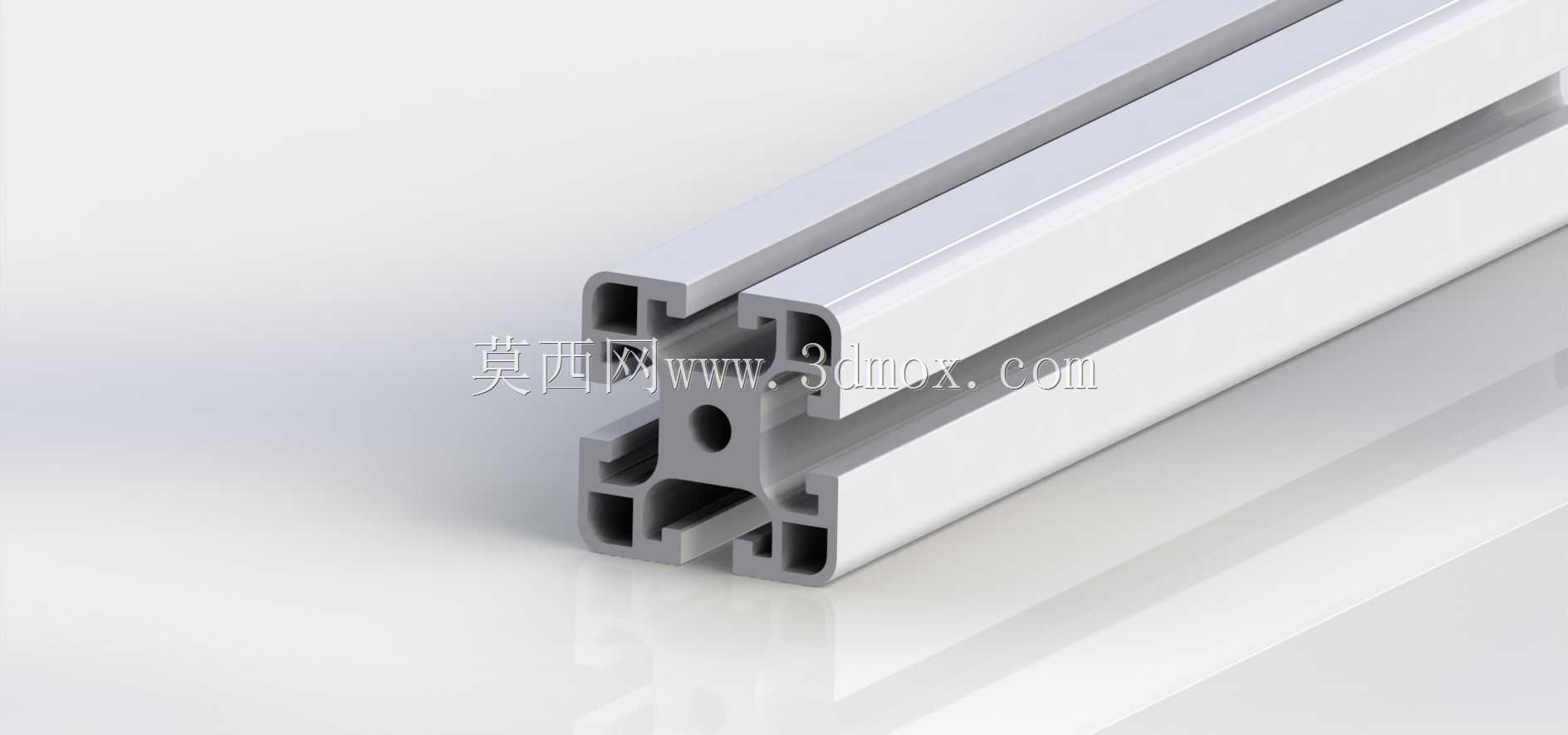

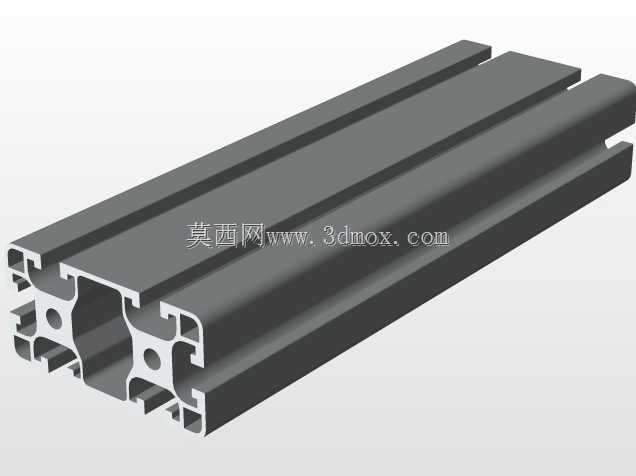

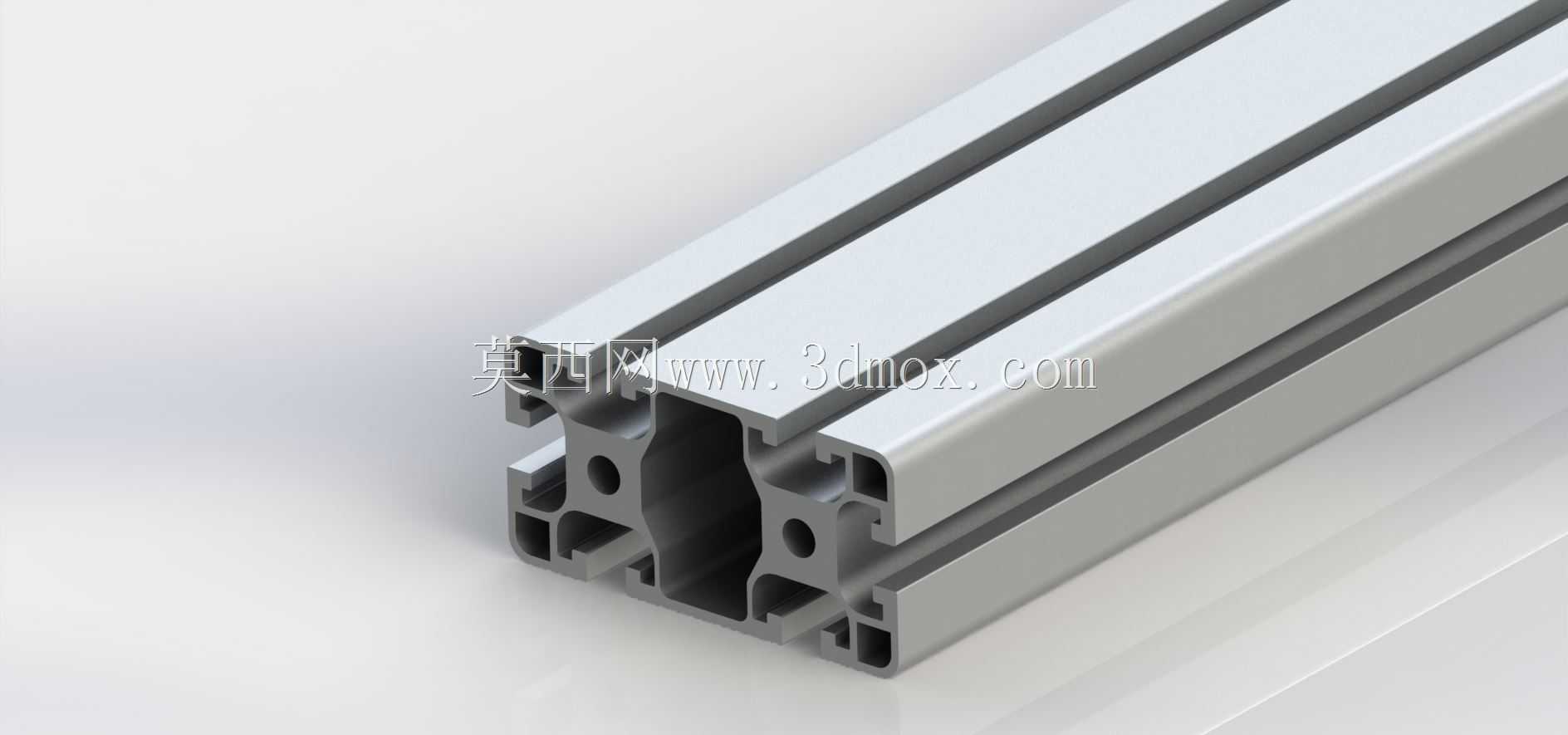

本次设计的两款工业铝型材，分别对应40毫米与80毫米的截面宽度规格，是工业自动化产线、设备机架、防护围栏、工作台架体搭建场景中应用最广泛的基础结构构件，可覆盖从轻载检测台架到重载输送线支架的多元搭建需求，无需额外焊接加工，仅通过配套连接件即可完成快速组装，适配多场景下的模块化搭建逻辑，大幅缩短现场施工与设备改造的周期。从实际用途来看，40规格型材多用于轻载场景，比如小型检测设备的外围护框架、物料周转台的支撑骨架、车间工位的隔断网支架，本身自重较轻，单米承重可满足常规工位器具的载荷要求，搭配T型螺栓可灵活调整安装点位，适配不同尺寸的工装板、挡板、传感器安装座的固定需求；80规格型材则偏向重载应用场景，比如自动化输送线的主梁支撑、大型设备的主机机架、多层物料货架的主立柱，截面惯性矩更大，抗弯曲与抗形变能力更强，可承受持续动载荷与大重量静载，适配长跨度框架的搭建需求，减少中间支撑立柱的使用，提升架体下方的操作空间利用率。在功能特性设计上，两款型材均采用标准欧标T型槽结构，槽口尺寸统一，可通用同系列的紧固件、角件、端盖、脚轮、蹄脚等配套配件，无需针对不同规格单独开模采购连接件，降低配件库存压力；型材截面内部设计有多重加强筋结构，在控制整体壁厚、减轻型材自重的前提下，最大化提升截面的结构强度，避免长期承重出现形变弯曲；型材表面做阳极氧化处理，耐磨防腐蚀，无需额外做表面涂装即可直接使用，适配车间多油污、多粉尘的使用环境，日常清洁仅需擦拭即可维持外观整洁。设计思路上，完全遵循模块化快装的核心逻辑，所有安装槽位的尺寸公差控制在标准范围内，保证配套配件可顺畅滑入槽内，无卡滞或间隙过大的问题；截面的空腔设计既可以作为走线通道，容纳设备的电源线、信号线、气管等管线，将管线隐藏在型材内部，提升整体架体的整洁度，避免管线外露造成的磕碰损坏与安全隐患，也可以在空腔内加装螺母条，实现大重量部件的侧面固定，拓展型材的安装适配性。外形尺寸与安装边界方面，40规格型材截面为40×40毫米，槽口宽度适配标准M6、M8紧固件，单根标准长度下两端的端面垂直度公差控制在合理范围，拼接时可保证架体的直角精度，无需额外校形；80规格型材截面为40×80毫米，沿长度方向的双槽设计可同时实现两个垂直方向的部件安装，搭建框架时可同时作为横向主梁与纵向支撑使用，安装时需注意预留端盖与连接件的装配空间，槽内紧固件的滑入路径需避开内部加强筋位置，保证配件可顺畅调整到指定安装点位，搭配蹄脚使用时可实现架体水平度的微调，适配地面不平整的车间安装环境。
