可参数化调整的双链轮滚子链传动结构

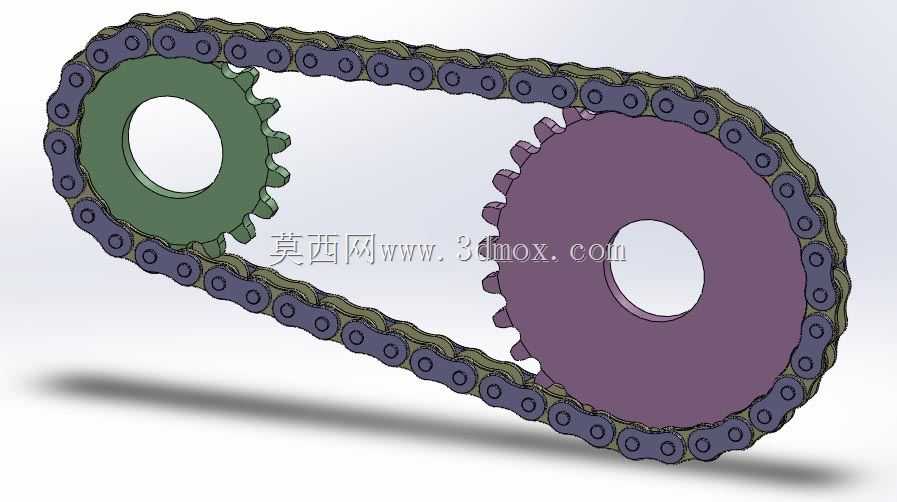

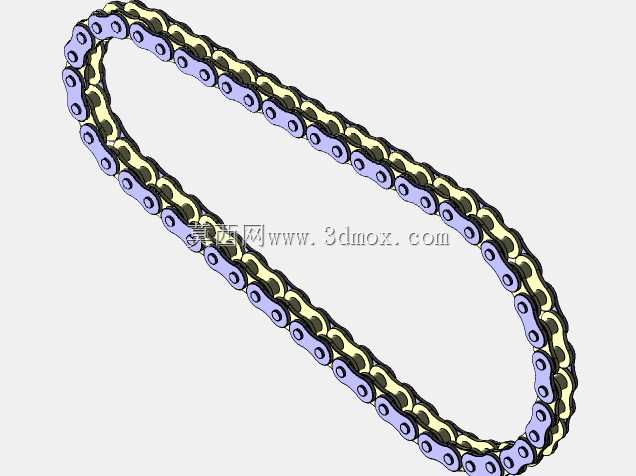

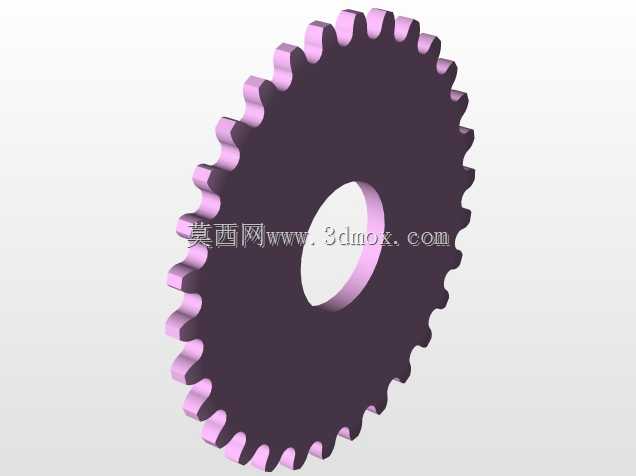

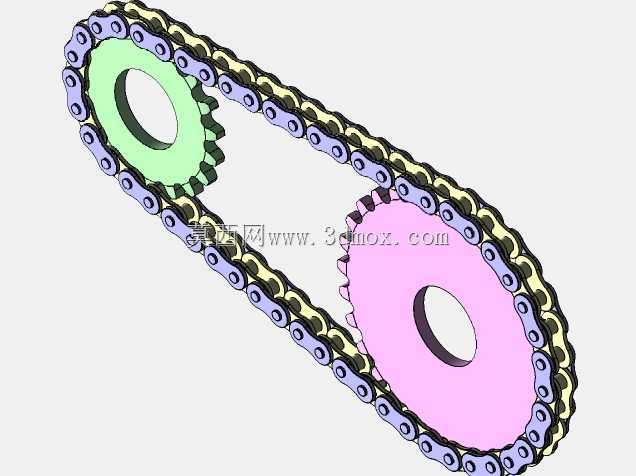

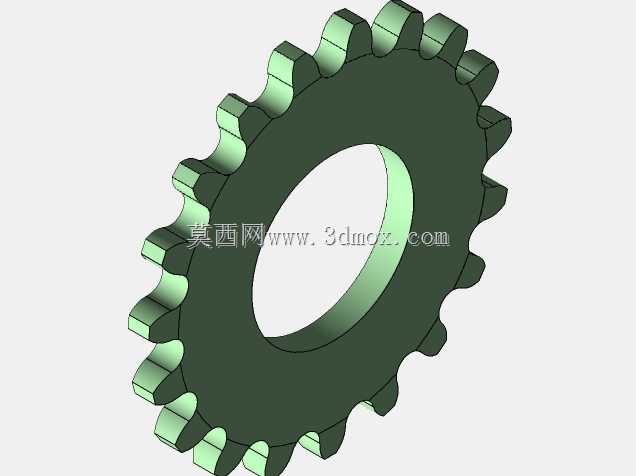

链传动作为机械传动系统中应用极为广泛的动力传递形式，常见于输送设备、农业机械、轻工生产线、摩托与非机动车传动、机床辅机传动等场景，依靠链条与链轮轮齿的精准啮合实现远距离、定传动比的动力输送，相比带传动不存在弹性滑动问题，相比齿轮传动可适配更大的中心距安装需求，能在多尘、油污、高低温等相对恶劣的工况下保持稳定的传动效率，日常运维成本低、传动过载能力强。这套参数化的链传动结构，设计核心围绕灵活适配不同安装空间与传动比需求展开，建模过程中对链轮齿形、链节距、中心距、链轮齿数等核心参数做了关联驱动设置，调整对应参数即可快速生成符合需求的传动组合，无需从零开始重复绘制齿形与链节装配，大幅缩短传动方案的前期设计验证周期。结构上采用标准滚子链搭配两个不同齿数的链轮布局，小链轮作为主动端可适配电机、内燃机等动力输出端的安装接口，大链轮作为从动端可连接负载主轴实现减速增扭，链条由内链板、外链板、销轴、套筒、滚子等标准结构件依次铰接而成，每个链节的铰接间隙预留了合理的活动余量，既保证链条绕入链轮轮齿时的顺畅弯折，也避免间隙过大导致传动冲击与异响。从安装边界来看，这套结构的整体外形轮廓由两链轮中心距、链轮顶圆直径共同决定，设计时预留了链轮轮毂的轴向安装空间、链条张紧调节的余量空间，可适配水平布置、倾斜布置等多种安装姿态，链轮中心孔可根据实际对接的轴径尺寸做参数化调整，键槽、紧定螺钉孔等安装固定结构也可随参数同步更新，能直接对接不同规格的动力输出与负载输入接口。实际应用中，这套参数化结构可直接用于各类输送线的动力传动段设计、小型设备的动力传递系统搭建，也可作为教学演示模型直观展示链传动的啮合运动过程，参数化的设计逻辑让设计人员无需反复校核链节与链轮的啮合匹配度，调整参数后即可自动完成链条的环形装配与链轮齿形的更新，有效规避手动装配时容易出现的链节错位、齿形不匹配等问题，同时结构设计充分考虑了链条张紧机构的安装空间，后续加装张紧轮时无需大幅改动原有传动布局，可长期保持合适的链条张紧度，降低跳齿、脱链的故障概率。
