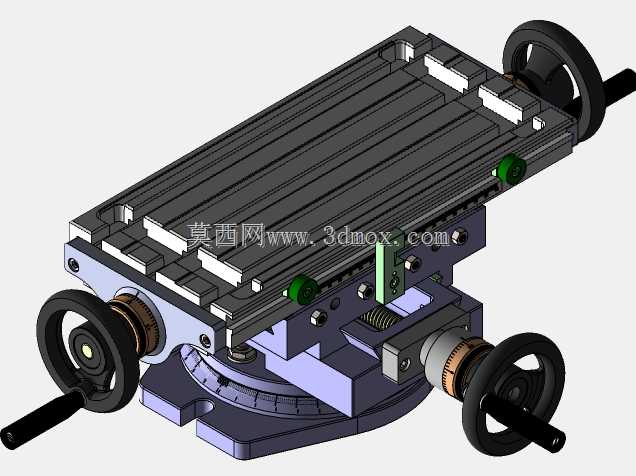

精密十字旋转可调式手动位移工作台

这款手动位移工作台是机加工、精密检测、工装装夹场景中常用的位置调整部件，常搭配钻床、铣床、磨床等小型加工设备使用，也可作为光学检测、试样装夹的承载调整平台，解决加工或检测过程中工件位置需要多维度微调的需求，无需复杂电控即可实现精准的位置对位，适配小批量多品种的柔性加工场景，尤其适合工装夹具改造、教学实训设备搭建、小型非标设备的工位调整环节使用。设备整体采用三层结构设计，底层为旋转调节基座，可实现水平面内360度的角度回转调整，基座带有角度刻度标识，方便操作人员快速读取回转角度值，配合锁紧机构可在调整到位后完成角度锁止，避免加工过程中出现角度偏移；中间层为横向进给滑座，上层为纵向进给滑座，两个方向的进给均采用梯形丝杠传动结构，配合燕尾槽导轨实现平稳的直线位移，导轨面经过刮研处理，有效降低滑动间隙，保证进给过程的顺畅度与重复定位精度。三个调节端均配置手轮与刻度环，刻度环带有清晰的分度标识，操作人员可通过刻度值精准控制进给量，手轮搭配防滑握柄，操作施力方便，每个进给轴都配置独立的锁紧手柄，调整到位后可快速锁止滑座位置，避免受力后出现位移偏移。上层工作台面采用T型槽结构设计，可通过T型螺栓快速装夹各类工装夹具、工件或检测治具，槽位间距符合通用工装装夹标准，适配多数常规夹具的安装尺寸，无需额外改造即可直接装夹使用。设备整体采用高牌号铸铁加工而成，经过时效处理消除内应力，长期使用不易出现形变，保证平台的平面度与导轨配合精度。安装层面，设备底部为标准法兰式安装基座，预留有固定安装孔位，可直接固定在机床工作台、设备机架或检测平台上，安装边界紧凑，不会占用过多工位空间，整体外形适配多数小型加工设备的工作台面尺寸，安装时无需对原有设备进行大规模改造，仅需通过螺栓锁紧即可完成装配。设计过程中充分考虑手动操作的人机工程学，三个手轮的布置位置避开操作干涉区域，操作人员站在工位前即可轻松完成三个维度的调整操作，锁紧手柄的位置也设置在便于触达的区域，无需俯身或探身即可完成锁止操作，有效降低长时间操作的疲劳感。导轨与丝杠部位预留有润滑注油点，日常维护时可直接加注润滑油，延长设备使用寿命，各运动部件的密封结构可有效阻挡加工过程中的切屑、粉尘进入传动间隙，避免卡滞或磨损加剧的问题，适配车间多粉尘、多切屑的加工环境。
