大型油浸式电力变压器三维结构设计

该模型还原的是大型油浸式电力变压器，这类设备是高压输变电网络中的核心变电设备，主要应用于区域主干电网的枢纽变电站、大型工业厂区专属变电站、大型火电及水电升压站等场景，承担着高电压等级电能转换、电压等级调配、电网负荷隔离的核心作用，可将电网输送的高压电能转换为适配区域配电网络的电压等级，为下游用电网络提供稳定的电能输出，是长距离低损耗电力输送环节中不可或缺的核心电力装备。

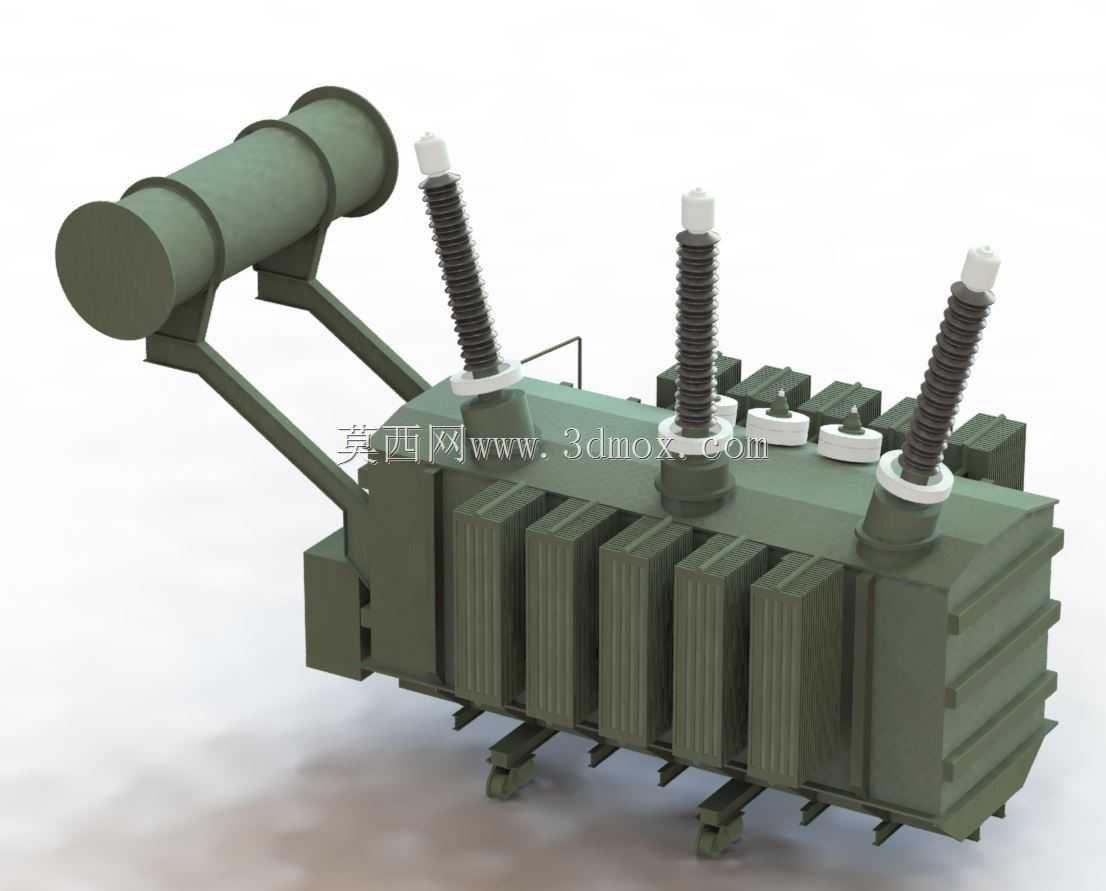

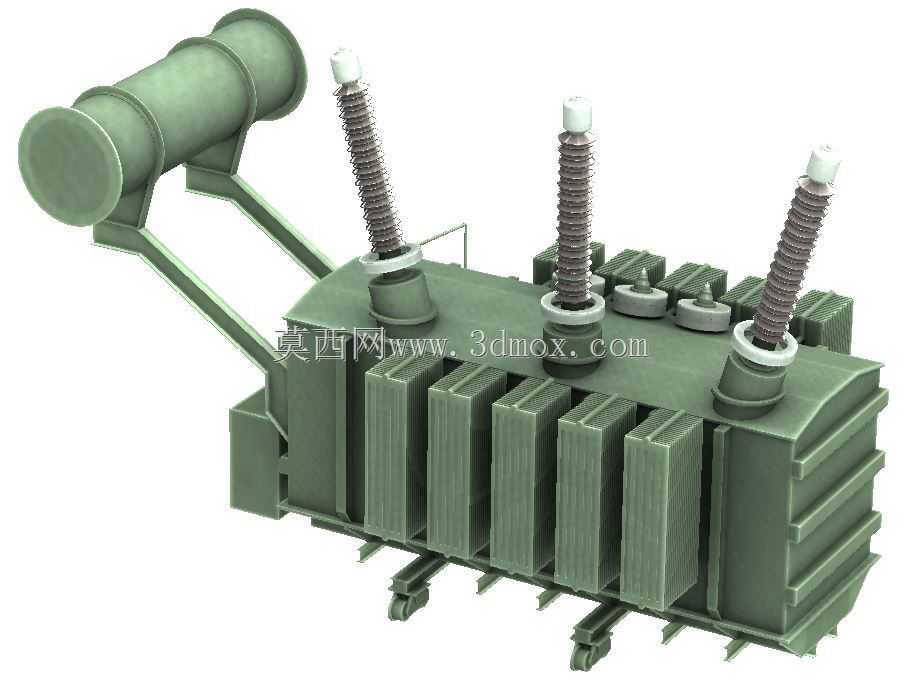

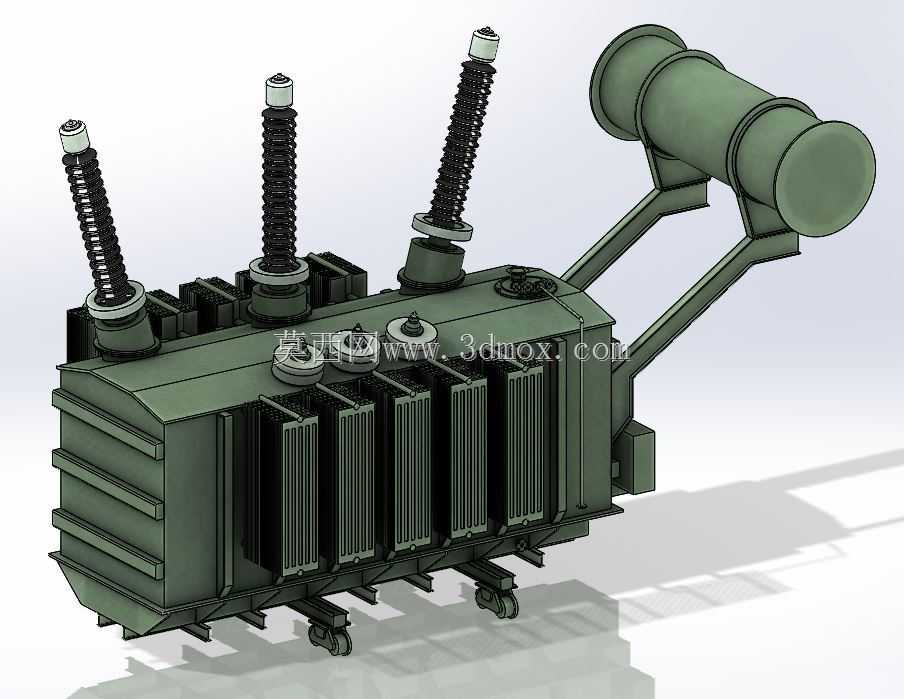

从设备功能特性来看，该款变压器采用油浸式自冷搭配风冷预留的散热结构，箱体侧面排布的多组竖向散热翅片，可通过变压器油的自然对流循环，将铁芯、绕组运行产生的热量快速传导至散热片表面扩散到空气中，保障设备长时间满负荷运行时内部温度维持在绝缘材料允许的安全区间；顶部伸出的三只高压绝缘套管，采用多级伞裙结构设计，可在高海拔、多雨、重污秽等复杂户外环境下保证足够的爬电距离，避免高压端对地闪络放电；箱体侧上方通过支架架设的卧式储油柜，可补偿变压器油因温度变化产生的体积胀缩，同时隔绝外部空气与箱体内变压器油的直接接触，减缓油质氧化受潮速度，延长设备内部绝缘介质的使用寿命。

从设计思路来看，该模型严格遵循户外大型电力变压器的实际结构逻辑进行搭建，整体采用卧式长方体油箱作为核心承载基体，底部设置带滚轮的安装底座，既满足厂内组装、现场就位时的短距离移位需求，也预留了与变电站基础预埋构件固定的安装接口，安装边界充分考虑户外变电站的设备排布间距要求，套管、储油柜等外伸部件的位置均避开母线架设、运维通道的预留空间，设备整体外形尺寸适配110kV及以上电压等级变电站的设备占位要求，高压套管的相间距离、对地距离均满足高压电气安全距离规范，散热翅片的排布间距兼顾散热效率与整体结构紧凑性，箱体上的附件接口、吊耳、放油阀等细节结构均按照实际产品的布局位置还原，可用于变电站布置仿真、电力设备运维培训、变电工程方案展示等场景，能够直观呈现大型电力变压器的整体结构组成与各部件的装配关系。
