金斯伯里式汽轮机轴向推力轴承结构

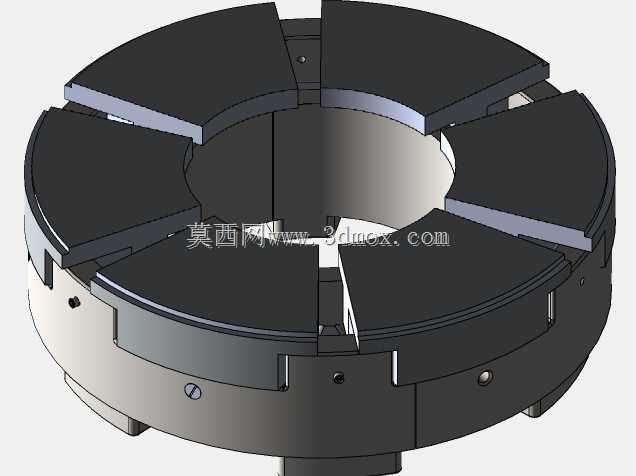

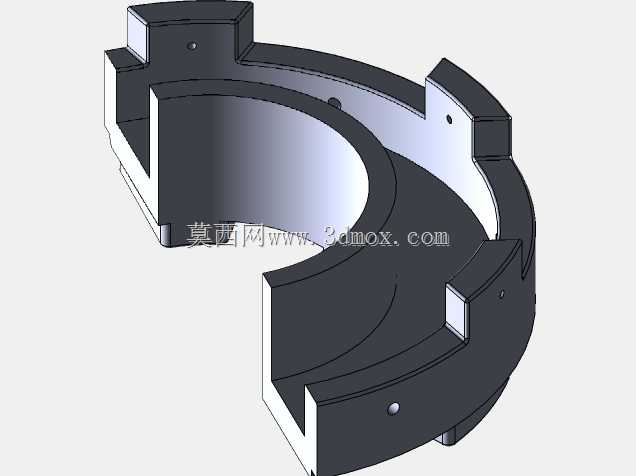

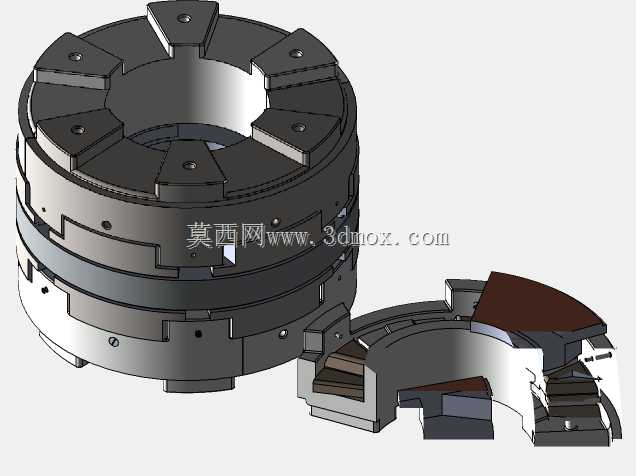

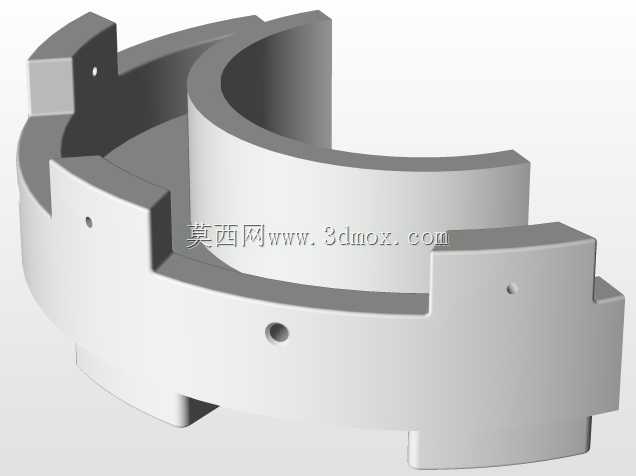

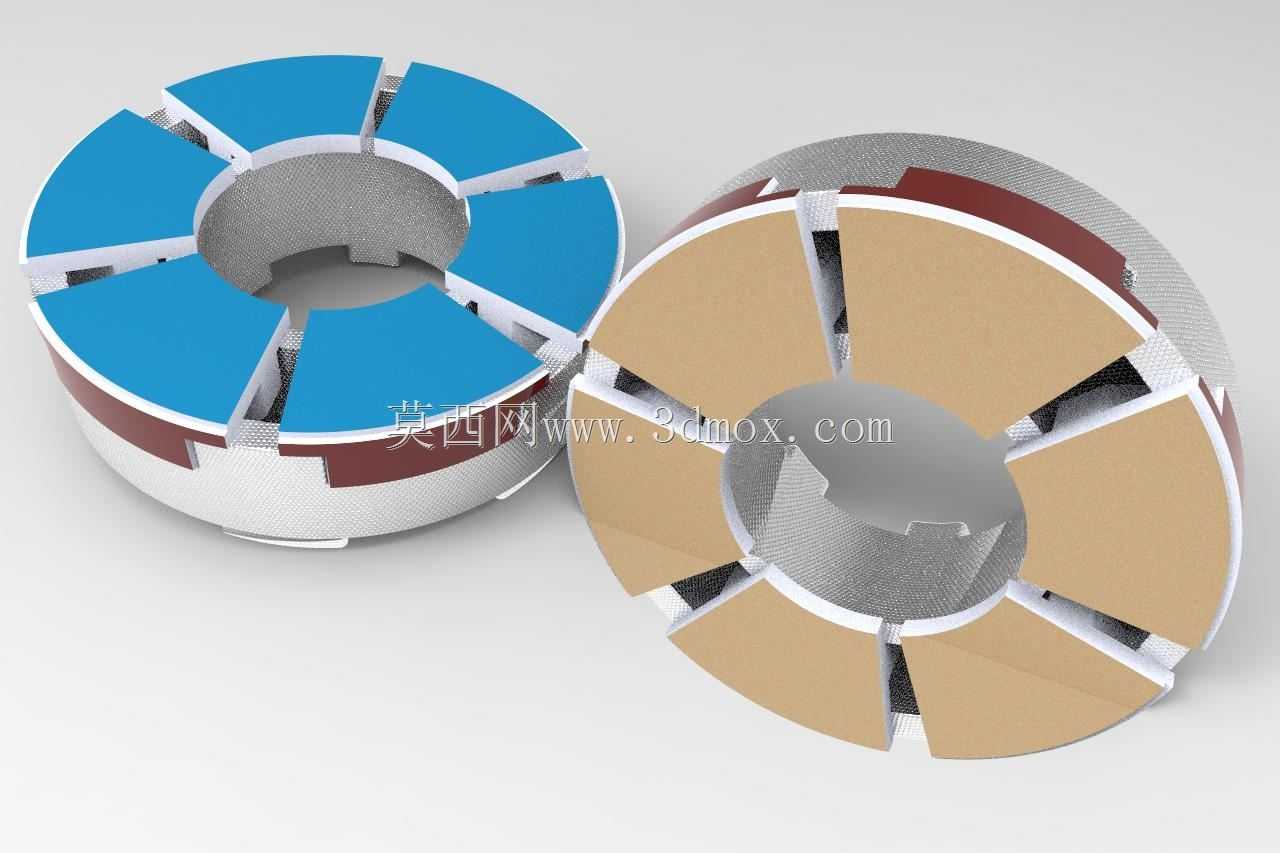

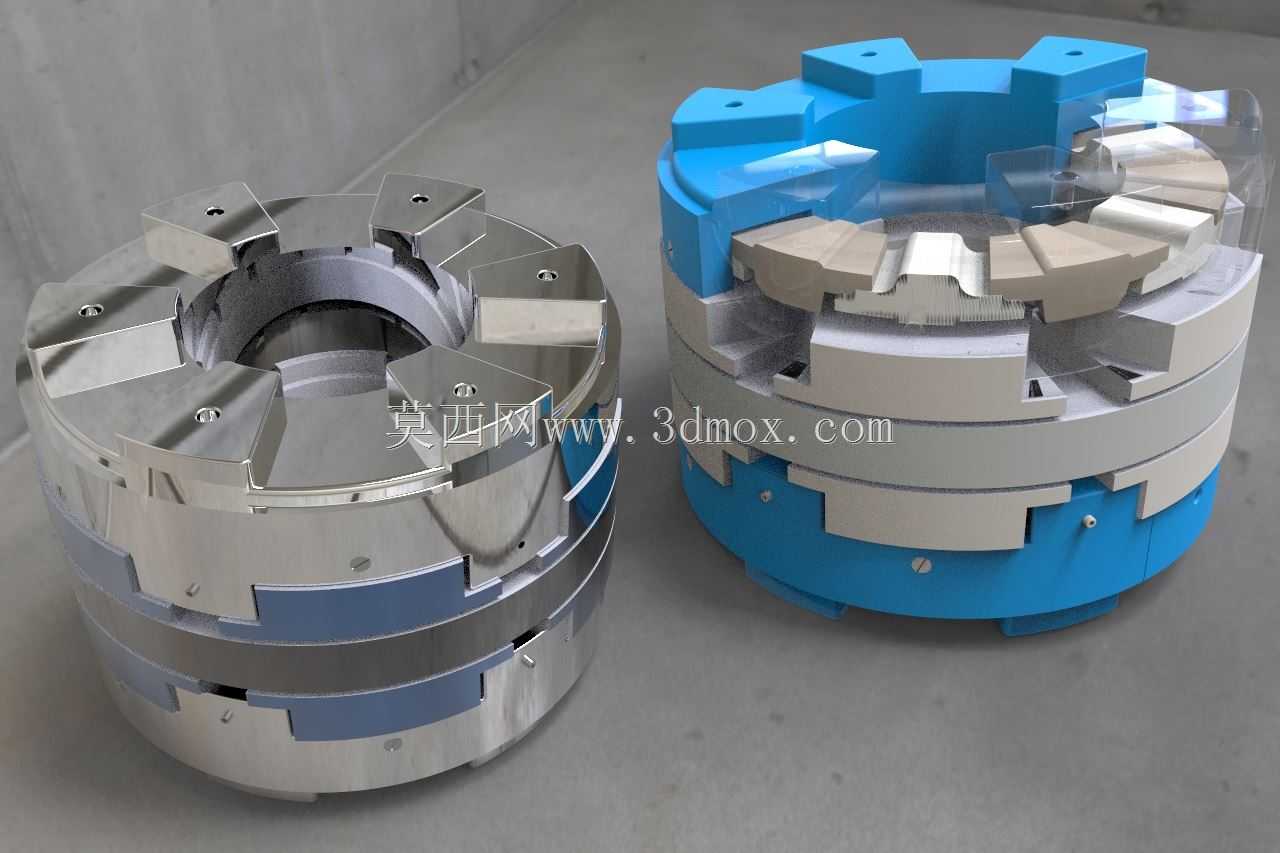

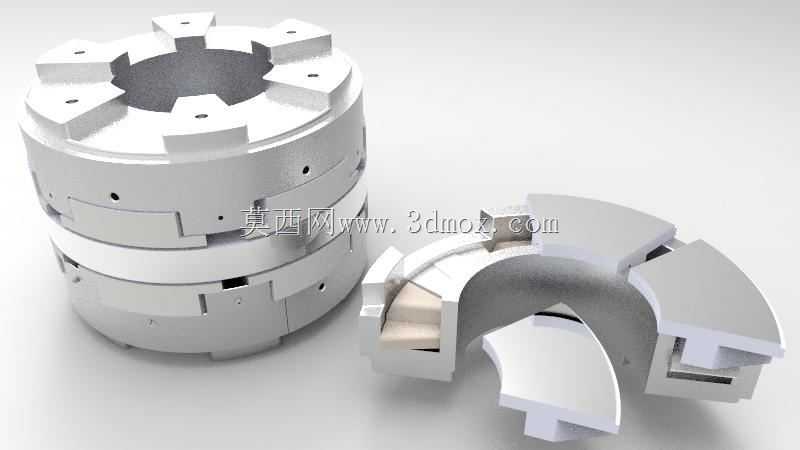

这款轴向推力轴承主要应用于汽轮机组、大型工业离心泵、轴流压缩机等高速旋转动力设备的轴向载荷承载场景，是保障旋转轴系轴向定位精度、抵消叶轮做功产生的轴向推力的核心承载部件。在实际运行场景中，高速旋转的主轴会因介质压差、叶轮进排气/进液的轴向分力产生持续的轴向窜动趋势，这类可倾瓦结构的推力轴承能够通过瓦块的自适应摆动，在推力盘与瓦面之间形成稳定的动压油膜，将金属间的干摩擦转化为液体摩擦，大幅降低高速运转下的磨损与温升，避免轴系窜动碰磨设备内部密封、叶轮等核心构件。从功能特性来看，该轴承采用多块扇形可倾瓦块分层排布结构，瓦块通过支点支撑在轴承基座上，能够根据运行工况下的载荷、转速变化自动调整瓦面倾斜角度，始终保持最佳的油膜收敛间隙，即使在载荷波动、转速小幅变化的工况下也能维持稳定的承载能力，相比传统固定瓦推力轴承，它的承载上限更高、抗偏载能力更强，更适合大功率、高转速的透平类设备使用。设计过程中，工程师重点考量了油流通道的布局，在轴承基座与瓦块之间预留了充足的润滑油流通空间，运转时压力润滑油能够持续冲刷瓦面带走摩擦产生的热量，避免瓦面巴氏合金层因高温发生烧蚀；同时上下分层的定位结构能够保证各瓦块受力均匀，避免单块瓦过载失效。从安装边界来看，该轴承为环形剖分适配结构，内孔尺寸匹配对应规格的主轴轴径，外圈定位止口与设备轴承箱的安装槽精准配合，轴向安装尺寸严格匹配轴系推力盘的预留间隙，安装时无需对轴承主体进行二次加工，只需保证推力盘端面的跳动精度在允许范围内，即可完成装配，能够适配水平布置、垂直布置的多种轴系布局，在火电汽轮机组、长距离输油管线增压泵、大型化工流程压缩机等场景中都能稳定发挥轴向承载定位的作用，有效延长整套旋转设备的连续运行周期，降低运维检修的频次。
