林业原木运输半挂车车架结构设计

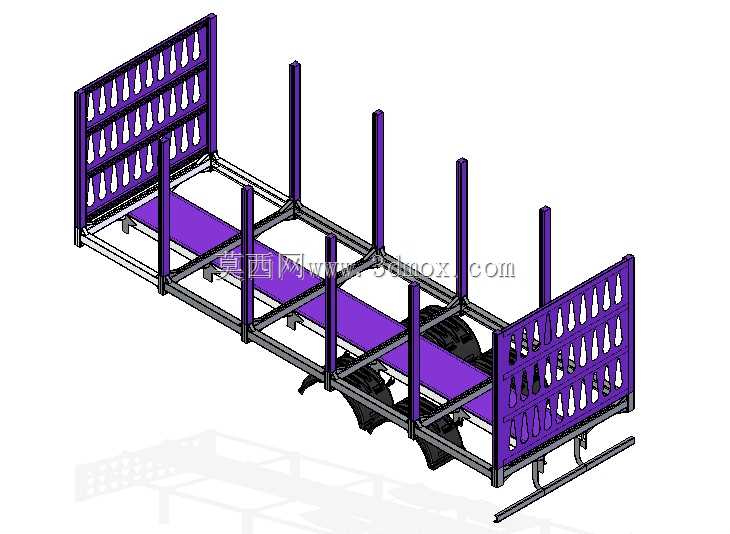

这款林业运输用半挂车车架，主要面向林区原木转运、木材加工厂原料接驳、林场短驳倒运等核心作业场景，适配林区非铺装路面、木材装卸点复杂路况的使用需求，专门解决长尺寸原木运输过程中的固定难、易滚落、装载空间适配性差的行业痛点。设备实际用途为承载并固定采伐后的原木物料，配合牵引车头完成从林区采伐点到储木场、木材加工厂区的物料转运作业，可适配不同径级、不同长度的原木装载需求，无需额外加装复杂固定辅具即可完成常规木材的运输固定。产品功能特性上，车架采用高强度钢制框架结构，两侧设置带镂空减重设计的加高栏板，栏板上的镂空结构既可以降低整车自重，又能在运输过程中减少风阻，同时方便作业人员观察内部原木的固定状态；车架沿长度方向均匀布置多根立式挡桩，可根据装载原木的长度灵活调整挡桩的固定位置，对长尺寸原木形成侧向限位，避免运输途中原木发生侧向滑移、滚落；车架主承载面采用平整铺板设计，可均匀分散原木的集中载荷，避免局部载荷过大造成车架变形，底部预留了行走机构、悬挂系统的安装位，可适配多轴重载行走结构，满足大载重木材运输的承载需求。产品设计思路围绕林业运输的实际工况展开，首先针对原木长度普遍较长、单根重量大的特点，将车架的有效承载长度做了加长设计，同时保证车架的整体扭转刚度，应对林区路面颠簸带来的车架扭转变形；其次在固定结构设计上，摒弃了传统平板车需要额外捆绑绳索的繁琐操作，通过两侧加高栏板与中间可调节立式挡桩的组合，形成多道侧向防护，配合前端的固定栏板，可对原木形成三面围挡，仅需在尾部设置简单挡杆即可完成固定，大幅提升装卸作业的效率；另外在结构减重上做了优化，在保证承载强度的前提下对栏板、辅助支撑结构做了镂空处理，降低整车整备质量，提升额定载质量。外形尺寸上，该款车架的有效承载尺寸为2600mm×8000mm，宽度适配国内道路运输的外廓尺寸要求，长度可满足6-8米长原木的顺向装载需求，安装边界上，车架底部的牵引销安装位、悬挂连接位、轮组安装空间均按照常规重载半挂车的通用标准设计，可与主流的重载半挂车行走总成、牵引装置适配，无需做额外的结构改制即可完成整车装配，车架两侧的挡桩安装孔位沿长度方向等距布置，可根据实际装载需求灵活增减挡桩数量、调整挡桩间距，适配不同规格原木的运输需求。
