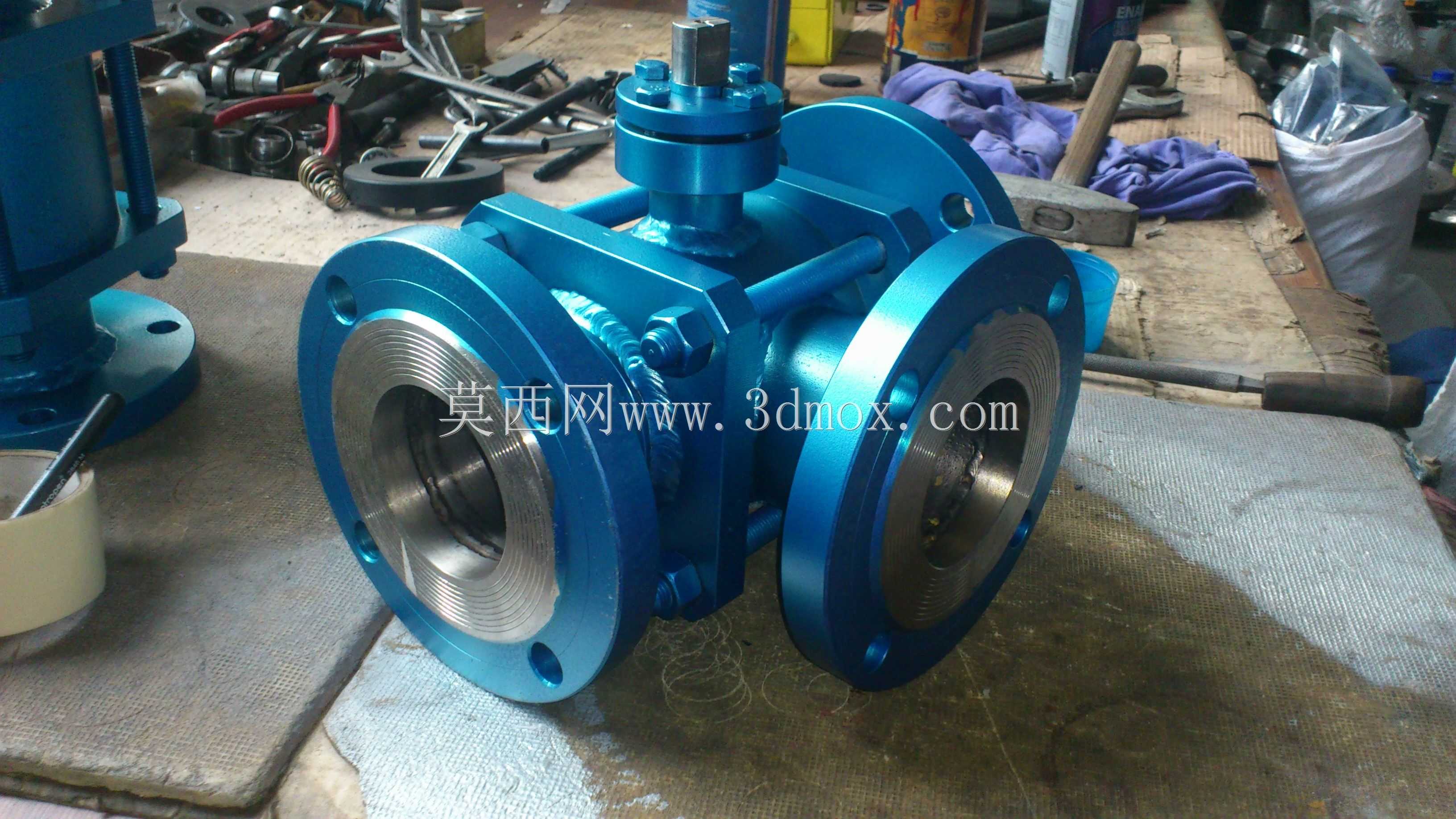

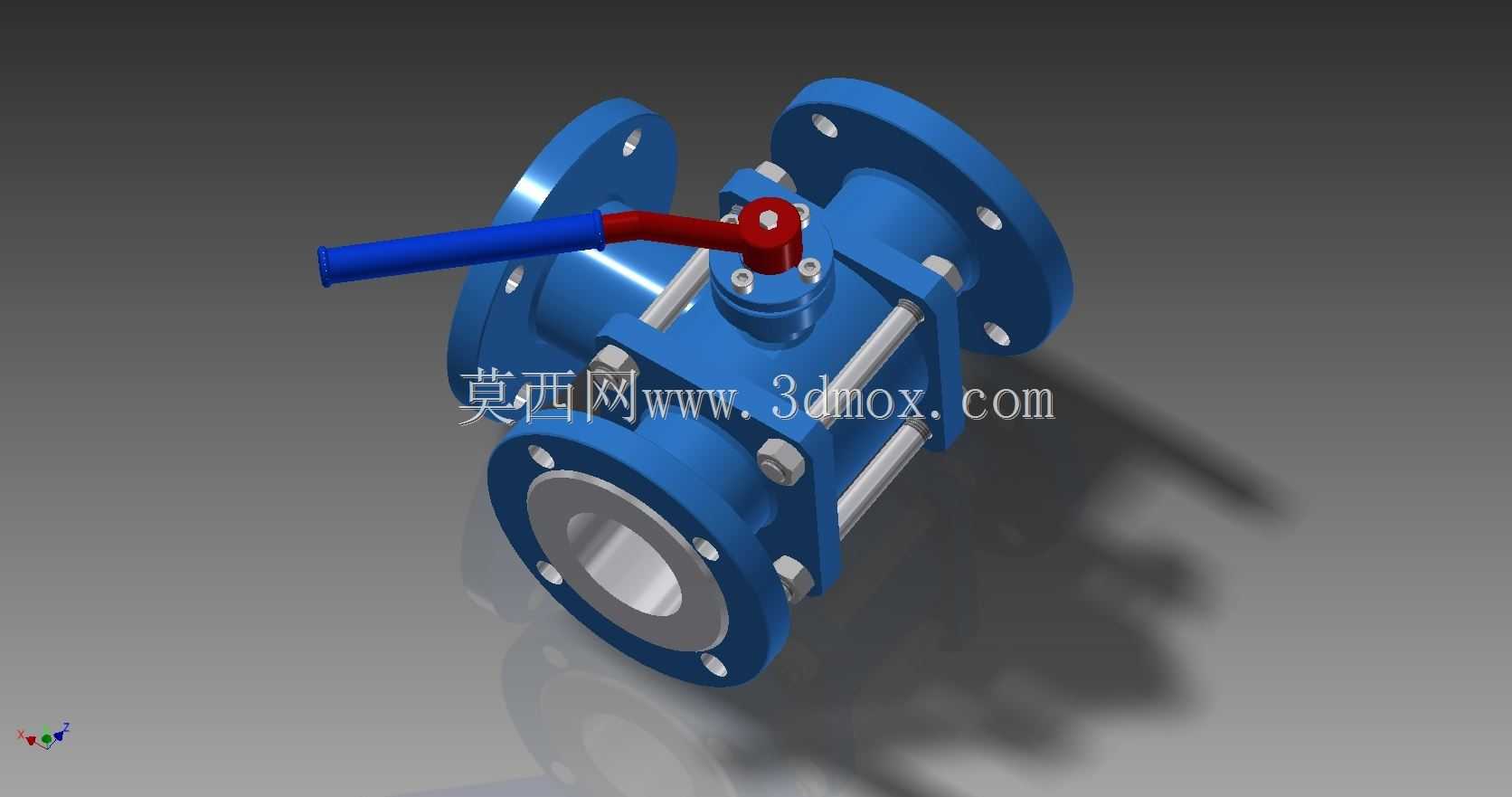

带手动操作机构的法兰式三通球阀

这款带手动执行机构的三通球阀，主要应用于石油输送、城镇燃气管网、市政供水系统、工业蒸汽管路等多类流体输送场景，可在管路交汇节点完成介质流向的切换、合流或是分流作业，替代传统管路中多个两通阀组合的排布方式，有效简化管路布局，减少管路连接点位的泄漏风险，降低整体管路系统的安装与维护成本。在实际工况中，该阀门可适配天然气、石油、清水、低压饱和蒸汽等无强腐蚀性的流体介质，作为管路通断与流向切换的核心控制部件，可在无需动力源的现场环境下，依靠人工操作完成阀位调整，适配无供电条件的野外管线、厂区分散管路节点的使用需求。

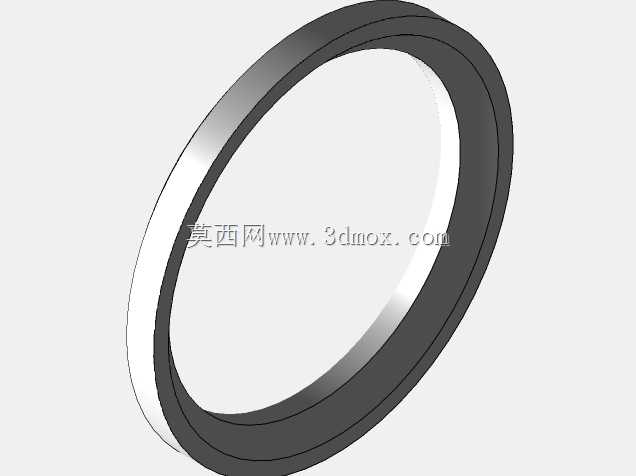

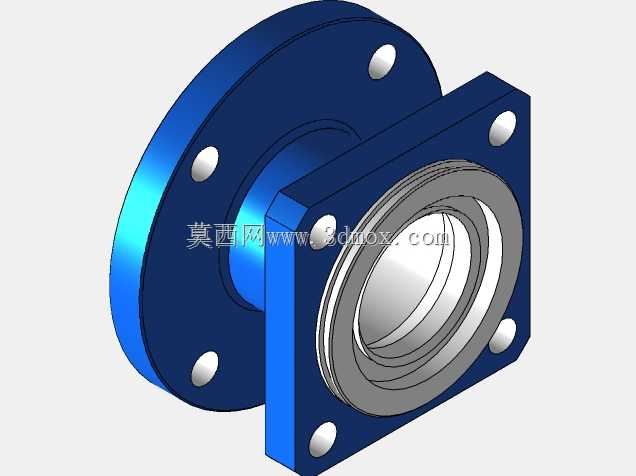

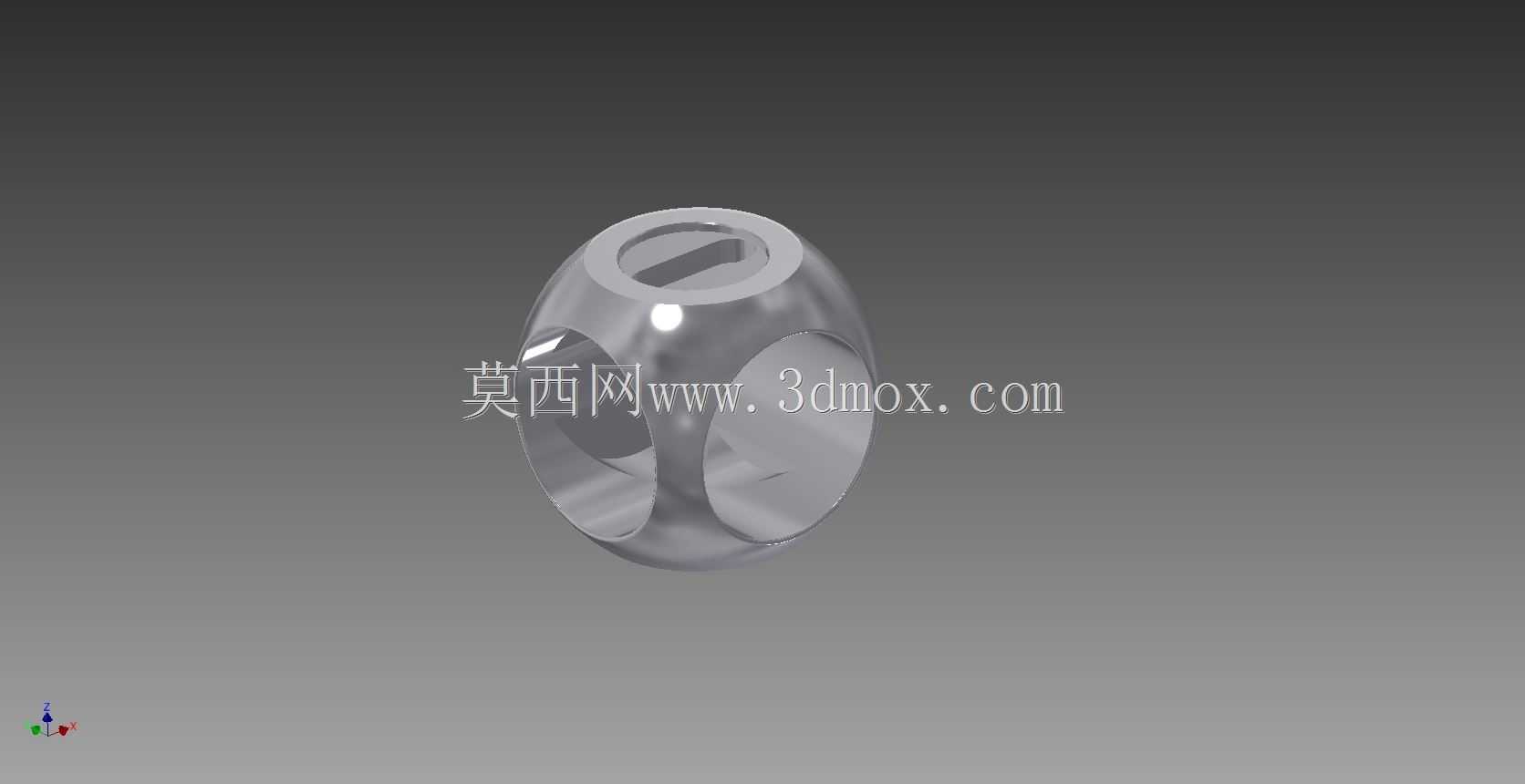

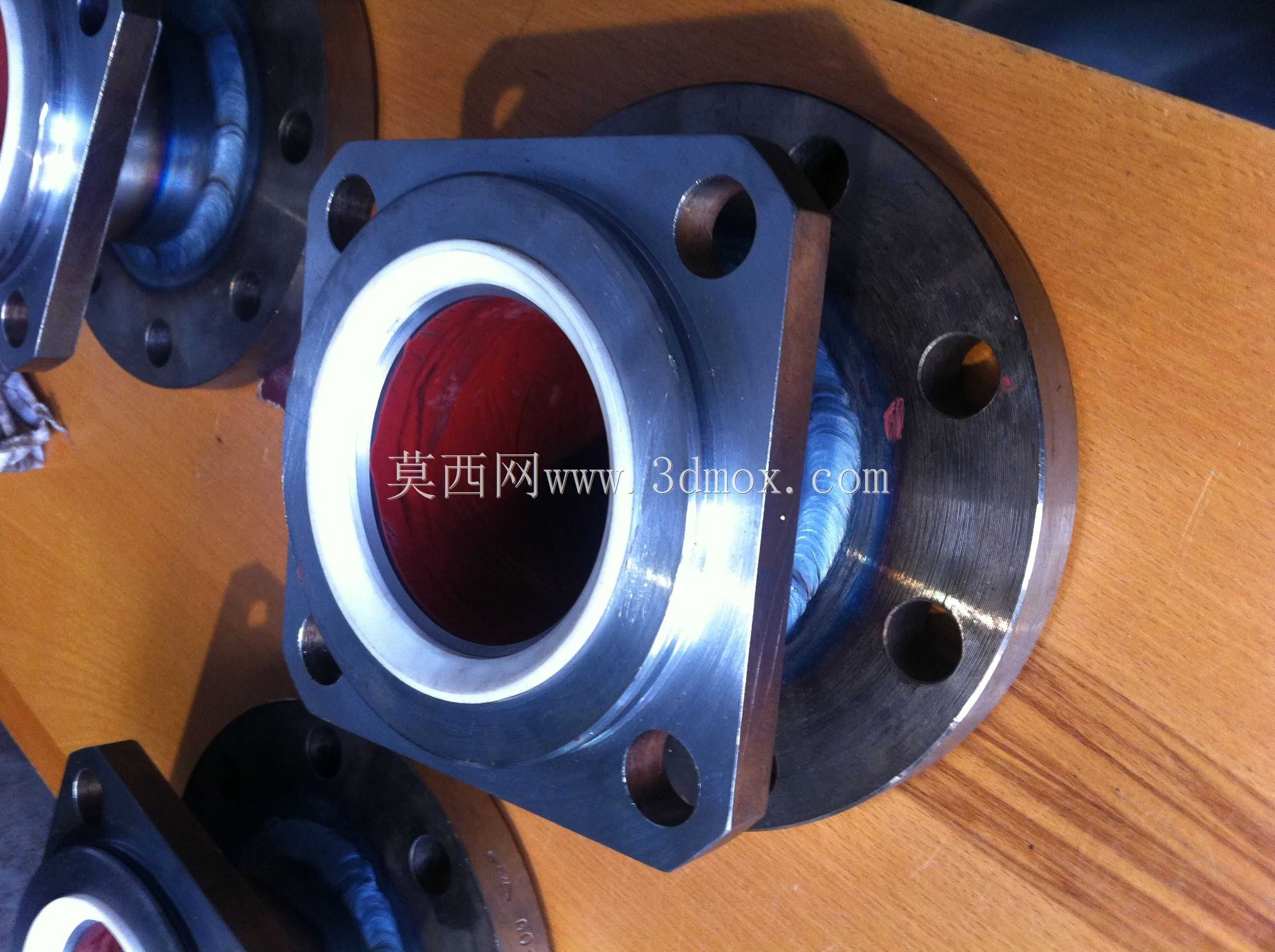

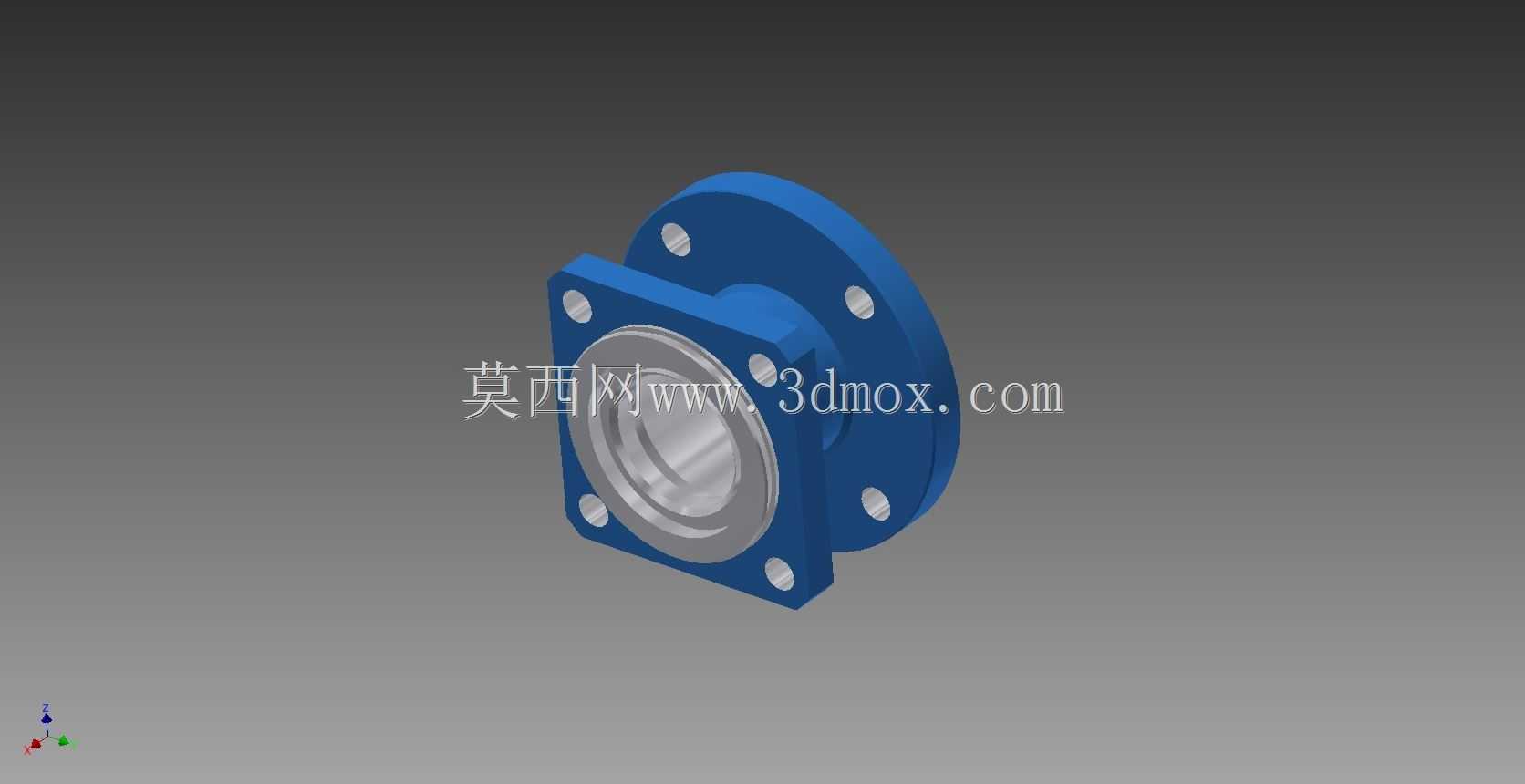

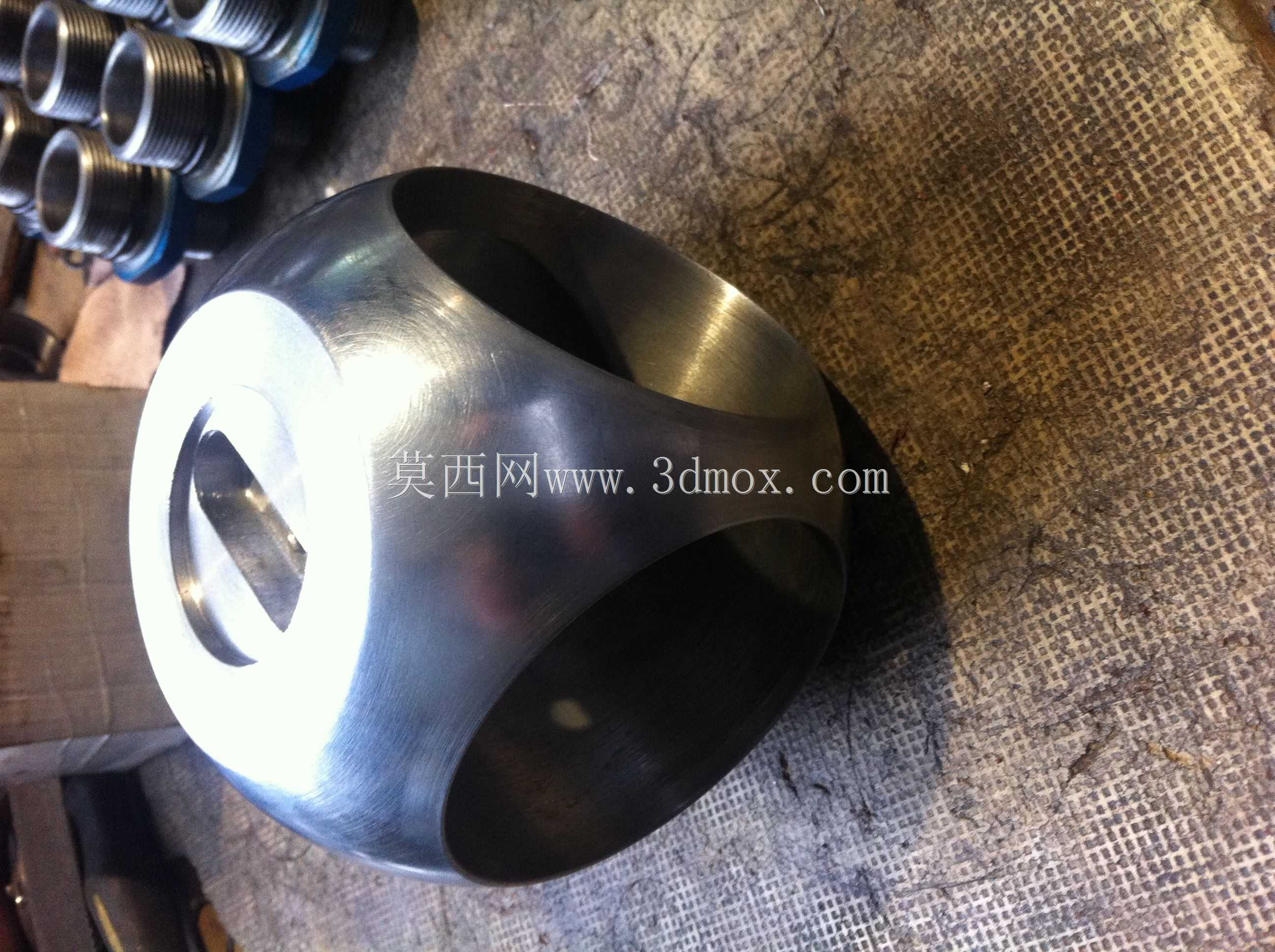

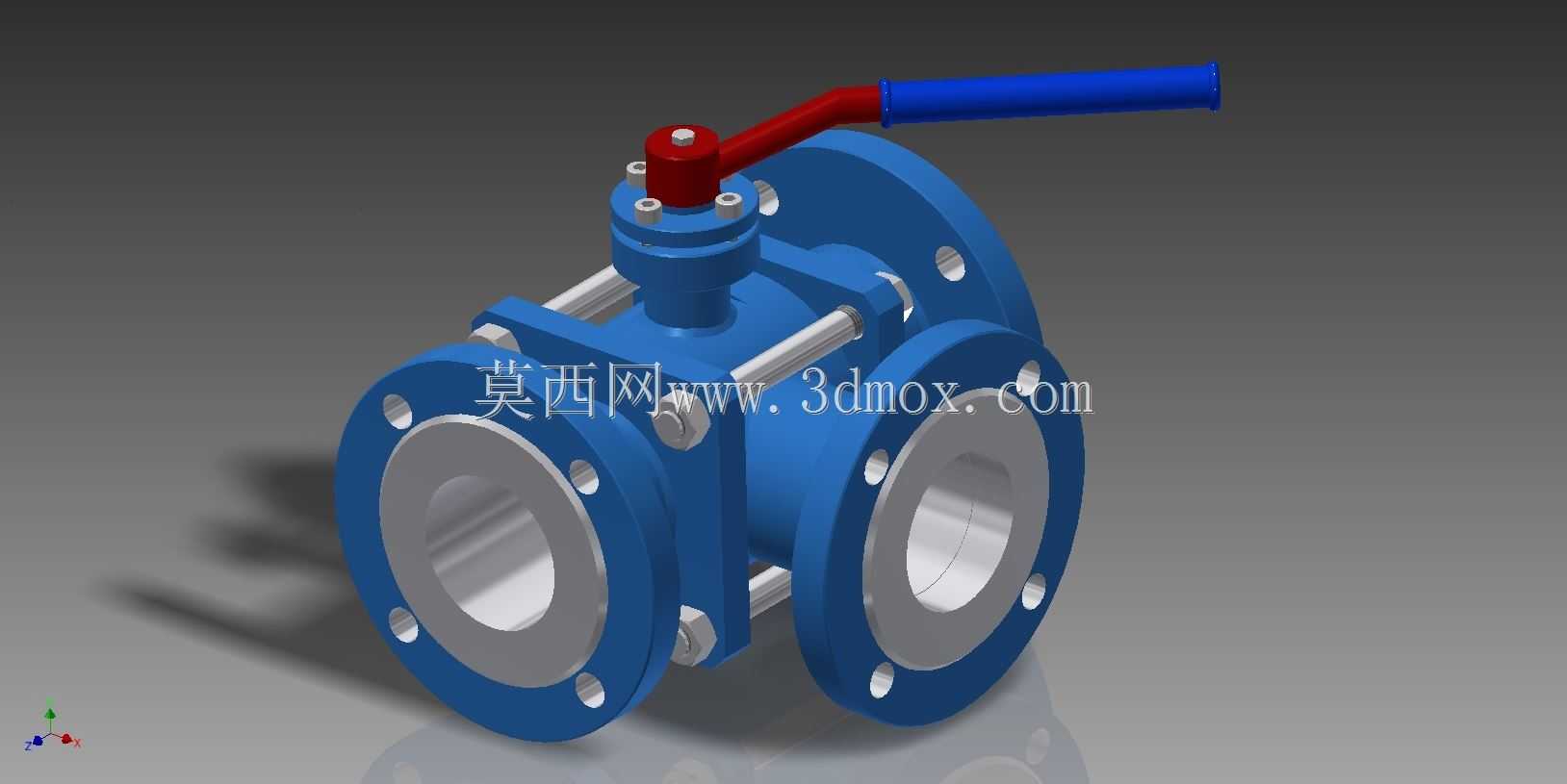

从功能特性来看，这款三通球阀采用浮动式球体密封结构，球体与阀座密封面紧密贴合，在额定压力工况下可实现零泄漏密封，有效避免介质串流或是外漏问题；手动执行机构采用加长杠杆式手柄，操作时力臂更长，开关力矩更小，操作人员无需借助额外辅助工具即可轻松完成阀位切换，手柄端部设置防滑包覆结构，即便操作人员佩戴防护手套也可稳定施力，避免操作打滑。阀门的三个连接端均采用法兰式连接结构，法兰端面的密封槽、螺栓孔位均匹配通用管路法兰标准，安装时可直接与同规格的管路法兰对接，无需额外加工转接部件，大幅缩短现场安装的作业周期。

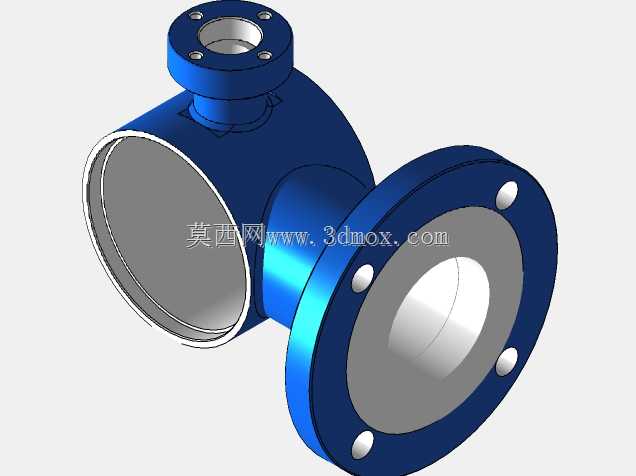

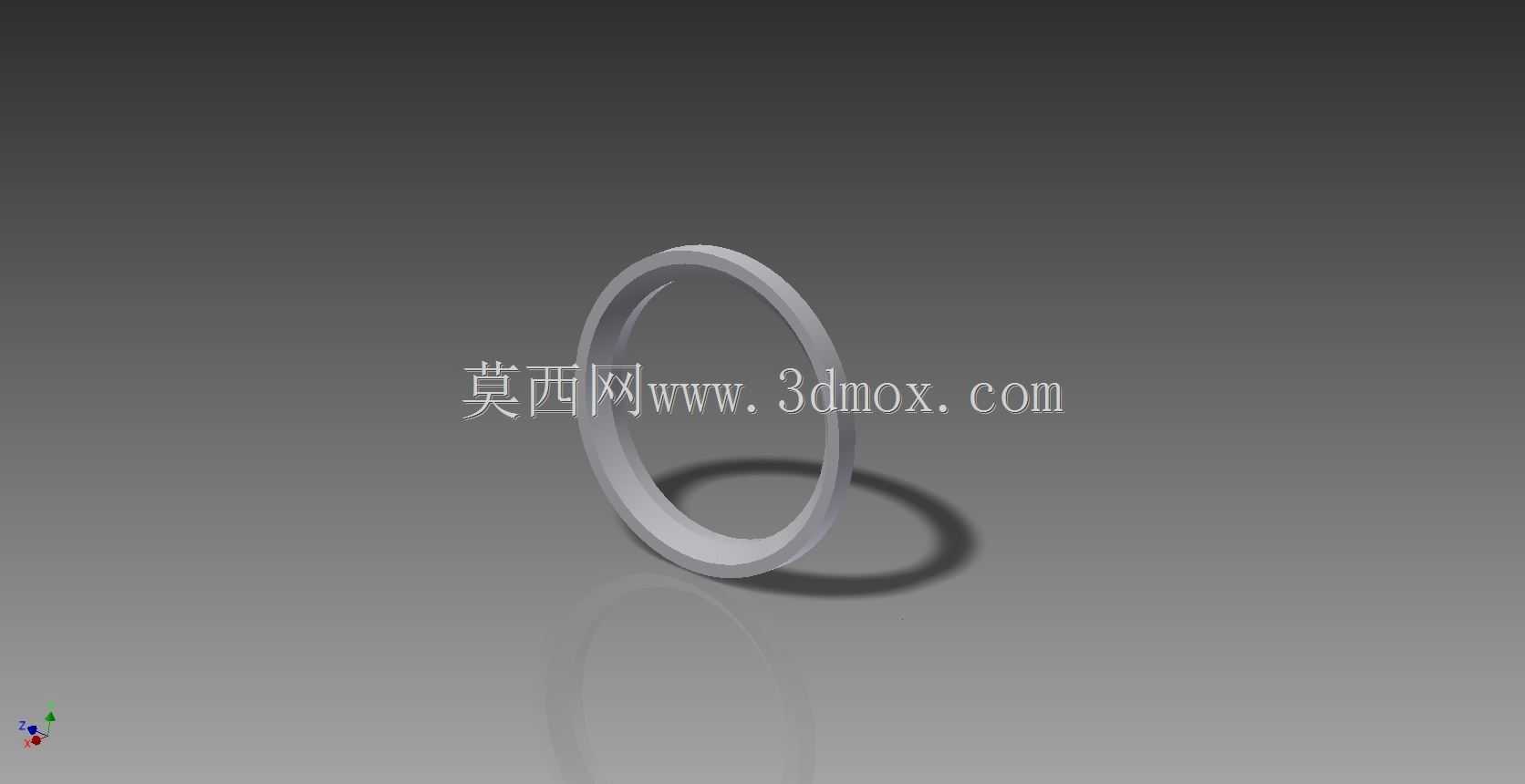

在设计思路上，这款球阀整体采用模块化结构设计，将阀体、球体、阀杆、密封组件、执行机构拆分为独立可拆分的单元，当阀座密封件出现磨损、阀杆填料老化时，可直接在管路上完成易损件的更换，无需将整个阀门从管路上拆卸下来，大幅降低后期运维的工作量与成本。阀体流道采用等径全通径设计，介质流经阀门时的流阻极小，不会产生明显的压力损失，也不易在阀腔内积存介质杂质，可有效降低管路输送的能耗，同时减少杂质积存带来的密封面磨损、阀腔腐蚀问题。

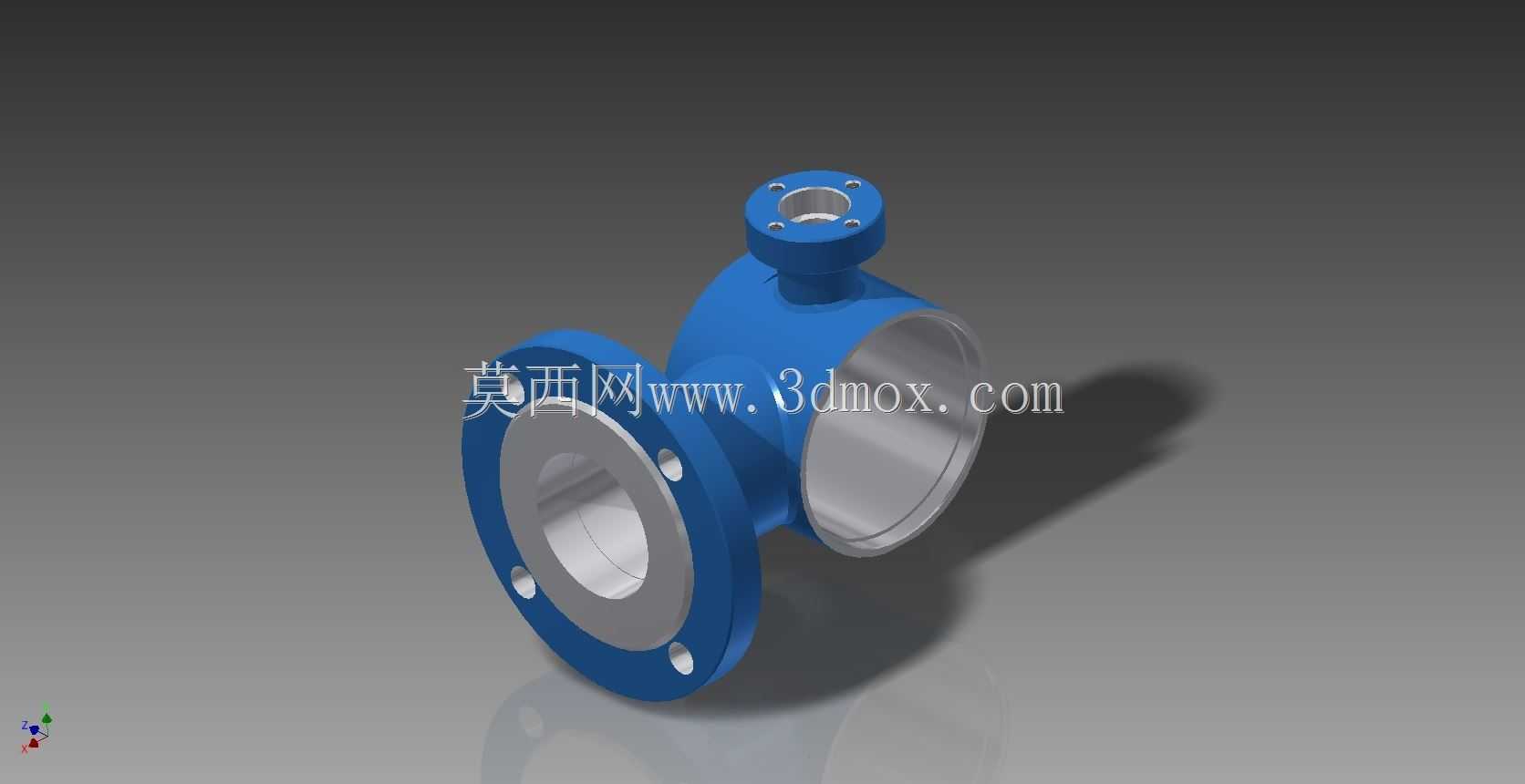

从安装边界来看，这款三通球阀的三个法兰接口呈正交排布，相邻法兰端面的轴线相互垂直，安装时需预留足够的操作空间，保证手柄可完成90度旋转无遮挡，同时预留出法兰螺栓拆装、密封件更换的作业空间；阀体底部设置平整的支撑定位面，可在安装时临时支撑在管路支架上，方便对接找正，避免安装过程中阀门自重拉扯管路接口。阀门的整体外形紧凑，相较于同口径的三通截止阀、三通闸阀，其轴向安装尺寸更短，可适配安装空间局促的管路节点，在老旧管路改造、紧凑型设备内部管路排布的场景中具备更强的适配性。
