小型推拉式24V直流螺线管电磁阀结构设计

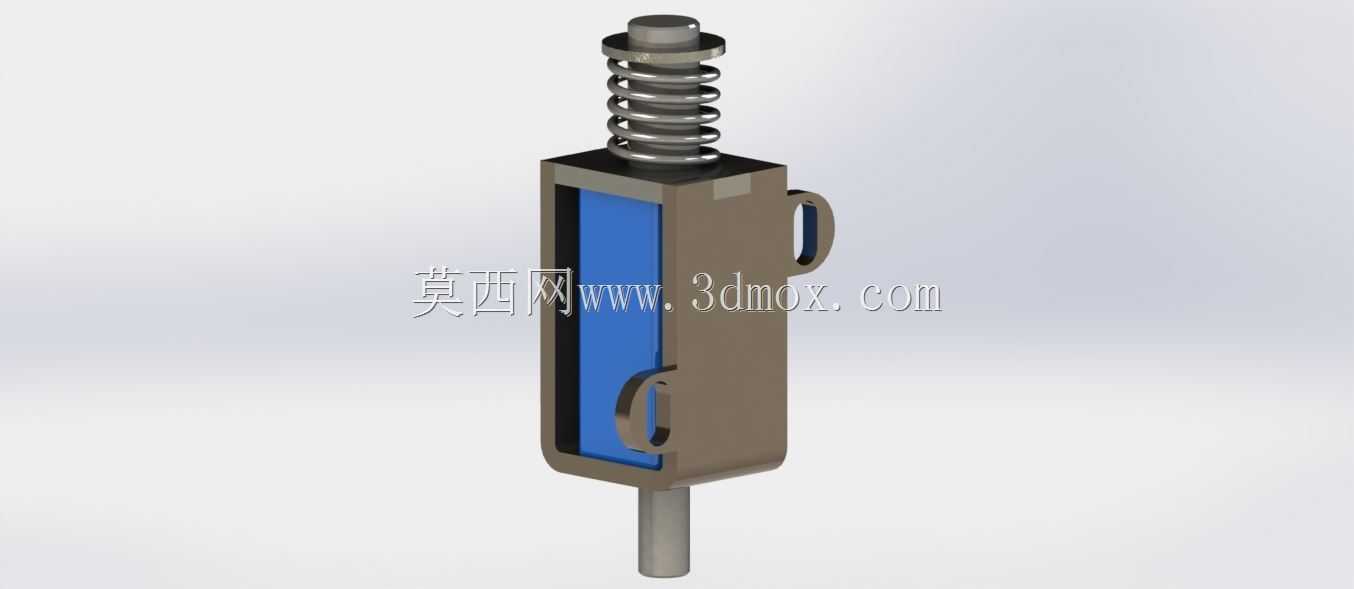

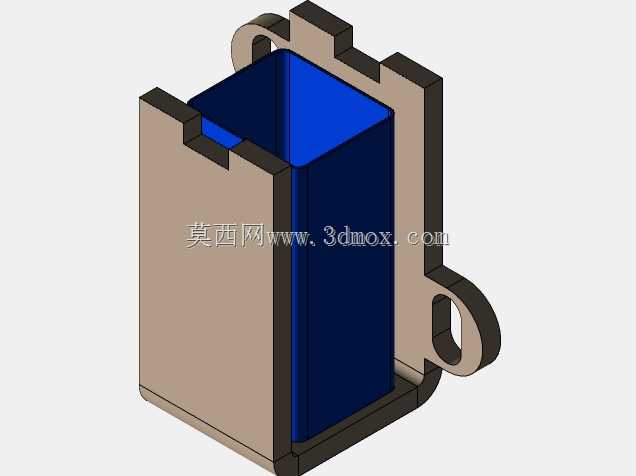

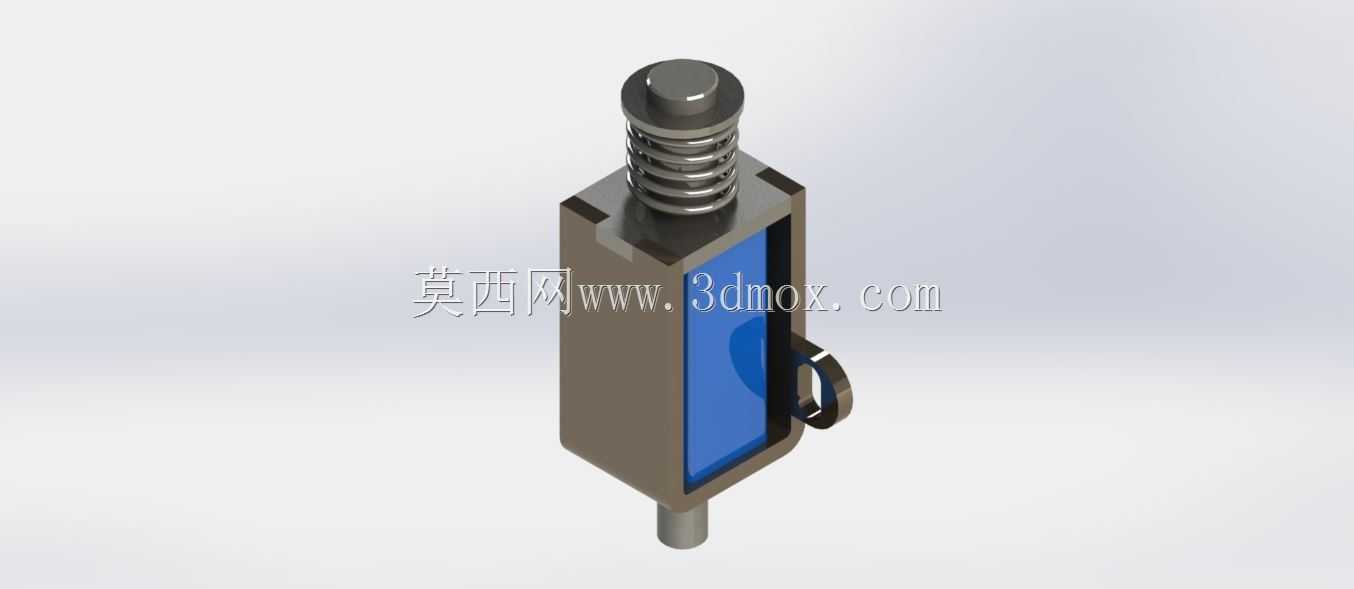

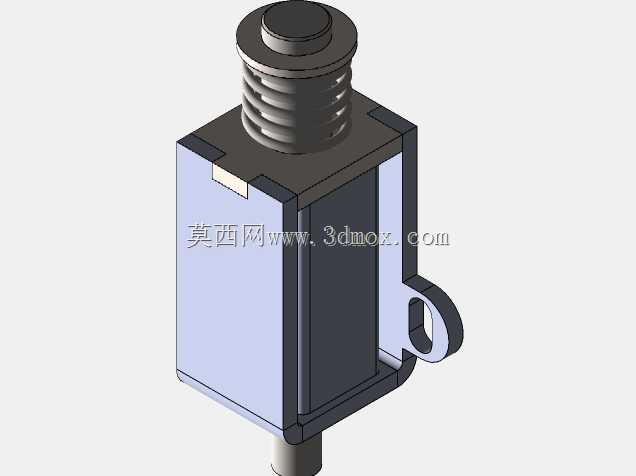

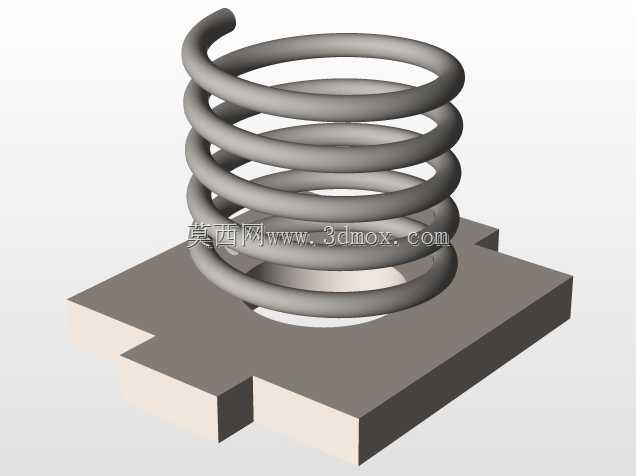

这款小型推拉式24V直流电磁阀，是工业自动化控制回路中常见的电磁执行基础元件，核心依托螺线管电磁转换原理实现直线推拉动作，可适配低压直流供电场景下的小行程驱动需求，在轻工自动化生产线、小型流体控制回路、智能家电执行模块、小型机电设备联锁机构中都有广泛应用。从实际用途来看，它既可以作为小型气路、液路的通断控制阀芯驱动件，也可以作为小型机构的动作执行端，完成推拉、锁止、触发类的机械动作，相比气动执行元件无需配套气源管路，安装布置更加灵活，适配空间紧凑的小型设备安装场景。从功能特性来看，该电磁阀采用24V直流供电，工作过程中无交流励磁的工频震动与噪音，动作响应速度快，推拉动作行程稳定，内置的复位弹簧可在断电后快速驱动阀芯推杆复位，实现失电状态下的自动回位，满足常规工况下的常闭或常开动作逻辑需求；线圈部分做了密封包覆处理，可一定程度上阻挡日常使用中的粉尘与少量溅液侵入，延长元件的实际使用寿命。从设计思路来看，整体结构采用模块化集成设计，将线圈绕组、导磁电枢、复位弹簧、推拉推杆、安装固定座整合为一体化结构，外壳采用方形导磁壳体，既可以构成闭合磁路提升电磁转换效率，减少漏磁带来的推力损耗，也可以作为结构安装基座预留安装固定位；内部电枢采用高导磁金属材质加工，与线圈内腔保持极小的配合间隙，既保证电枢滑动顺畅无卡滞，也能最大化利用磁通量提升输出推力；顶部的弹簧限位结构精准匹配弹簧预紧力，既保证断电时复位推力足够，也避免通电时电磁力需要克服过大弹簧阻力造成的推力损耗。从外形尺寸与安装边界来看，整体采用窄长型立式结构，主体截面为小尺寸方形，轴向长度适配小行程推拉需求，侧面预留的接线耳结构方便供电线路快速连接，底部伸出的推杆端可直接对接被驱动机构，安装时仅需要预留对应方形主体的安装空间，以及推杆前后动作的行程余量即可完成布置，无需额外预留复杂的安装操作空间，非常适合在紧凑的设备内部腔体中安装使用，可直接通过壳体上的固定位完成螺丝锁附固定，安装维护都十分便捷。
