普通车床尾座主轴结构设计

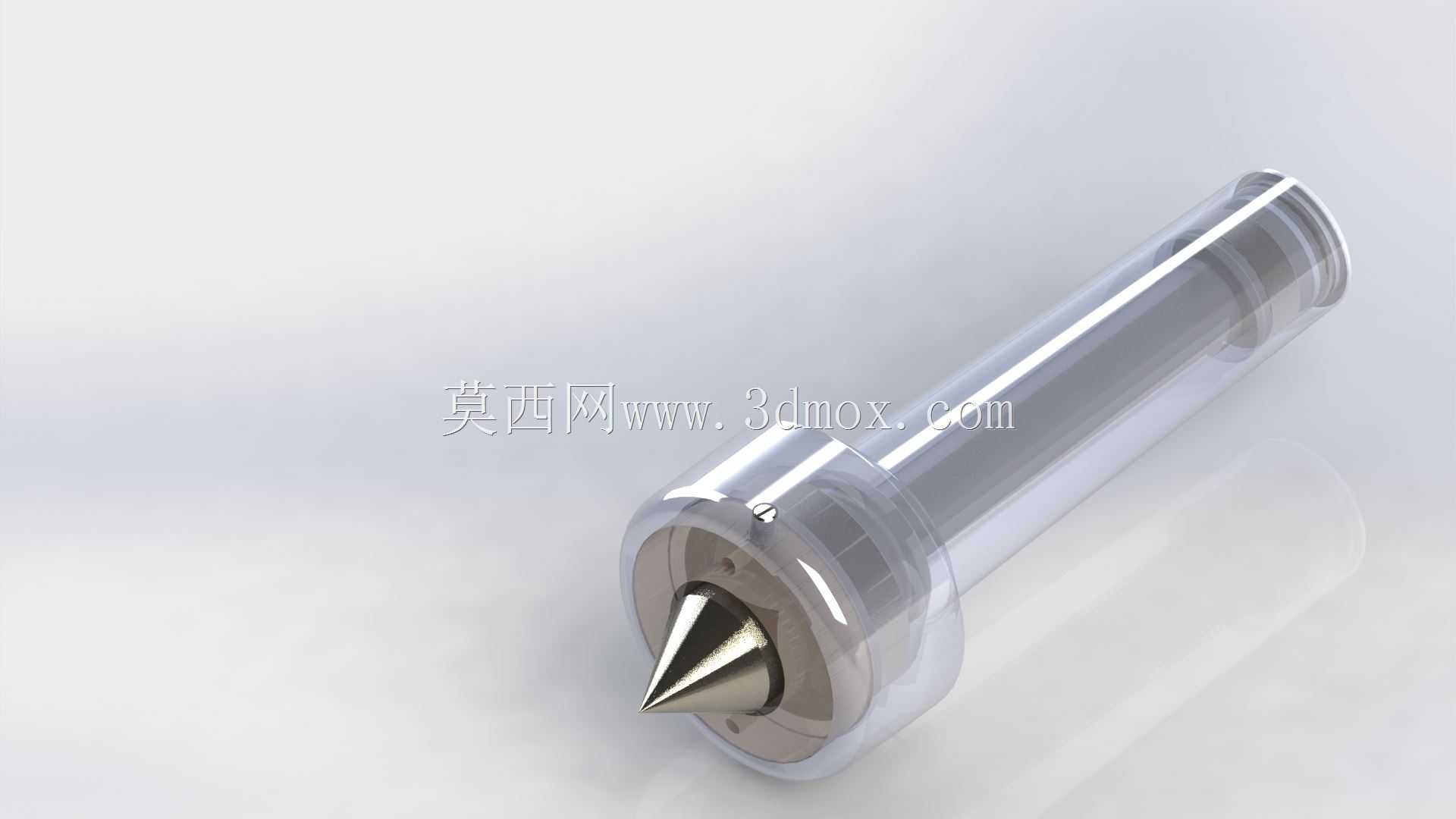

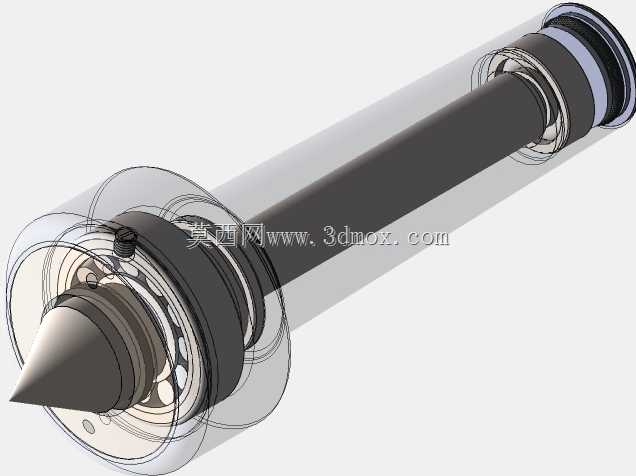

在金属切削加工领域，普通车床是应用最为广泛的通用加工设备之一，承担着轴类、盘类零件的外圆、内孔、端面、螺纹等多工序切削加工任务，而尾座主轴作为车床尾座部件的核心执行元件，直接决定了长轴类零件装夹的稳定性、顶尖定位的精度以及重切削工况下的加工可靠性，是车床加工系统中不可或缺的关键功能部件。这款尾座主轴的设计完全适配普通卧式车床的尾座安装腔体，整体采用同轴回转体结构布局，主体轴身采用等直径圆柱设计，能够与尾座壳体内的滑动衬套形成高精度间隙配合，保证主轴在轴向进给过程中运动平顺无卡滞，同时可承受切削过程中传递的径向切削分力，避免顶尖出现偏摆影响加工精度。主轴前端采用莫氏锥孔结构来安装固定顶尖，锥面配合具备自锁特性，能够保证顶尖与主轴的同轴度误差控制在极小范围内，前端外露的尖头顶尖采用高硬度耐磨材质设计，可直接顶持工件端面的中心孔，在加工长轴类零件时与主轴卡盘形成两端装夹支撑，有效抵消工件自重产生的挠度，同时承受切削过程中的轴向进给力，避免工件在高速旋转时出现窜动。主轴的后端设计有与电枢传动结构连接的适配接口，可配合尾座的进给机构实现主轴的轴向移动，完成顶尖顶紧、退回的动作，同时轴身预留有键槽与锁紧结构的安装位置，当顶尖顶紧工件后可通过锁紧装置固定主轴位置，防止加工过程中主轴出现轴向位移导致顶紧力不足。从安装边界来看，这款主轴的外径尺寸完全匹配常规普通车床尾座的衬套内孔尺寸，轴向长度适配尾座的最大行程范围，安装时无需对原有尾座结构进行改造，可直接替换同规格的老旧尾座主轴，适配日常车削加工中各类长轴、丝杠、套筒类零件的装夹需求，在粗加工大切深工况下可提供足够的支撑刚性，在精加工工序中能保证顶尖的回转精度，减少工件的圆度、圆柱度误差，同时主轴的密封结构设计可有效阻挡切削液、金属切屑进入尾座衬套内部，延长部件的使用寿命，降低日常维护的频次。
