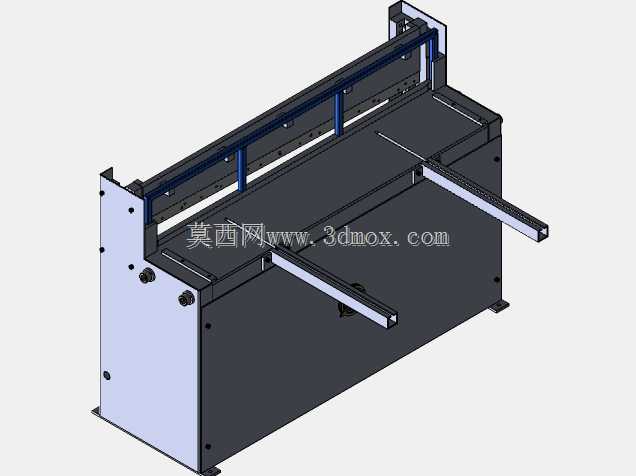

脚踏式液压板材剪切设备结构设计

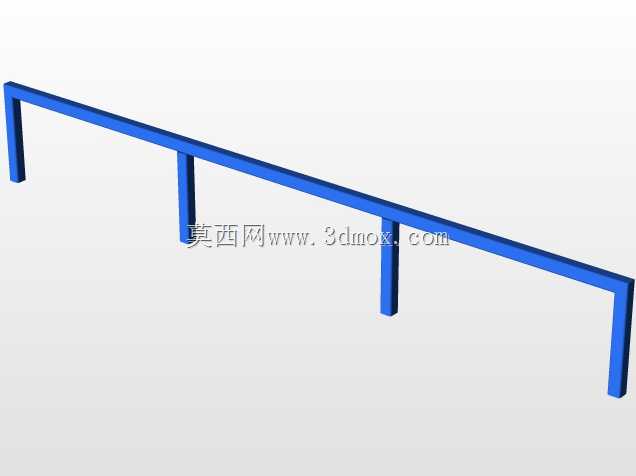

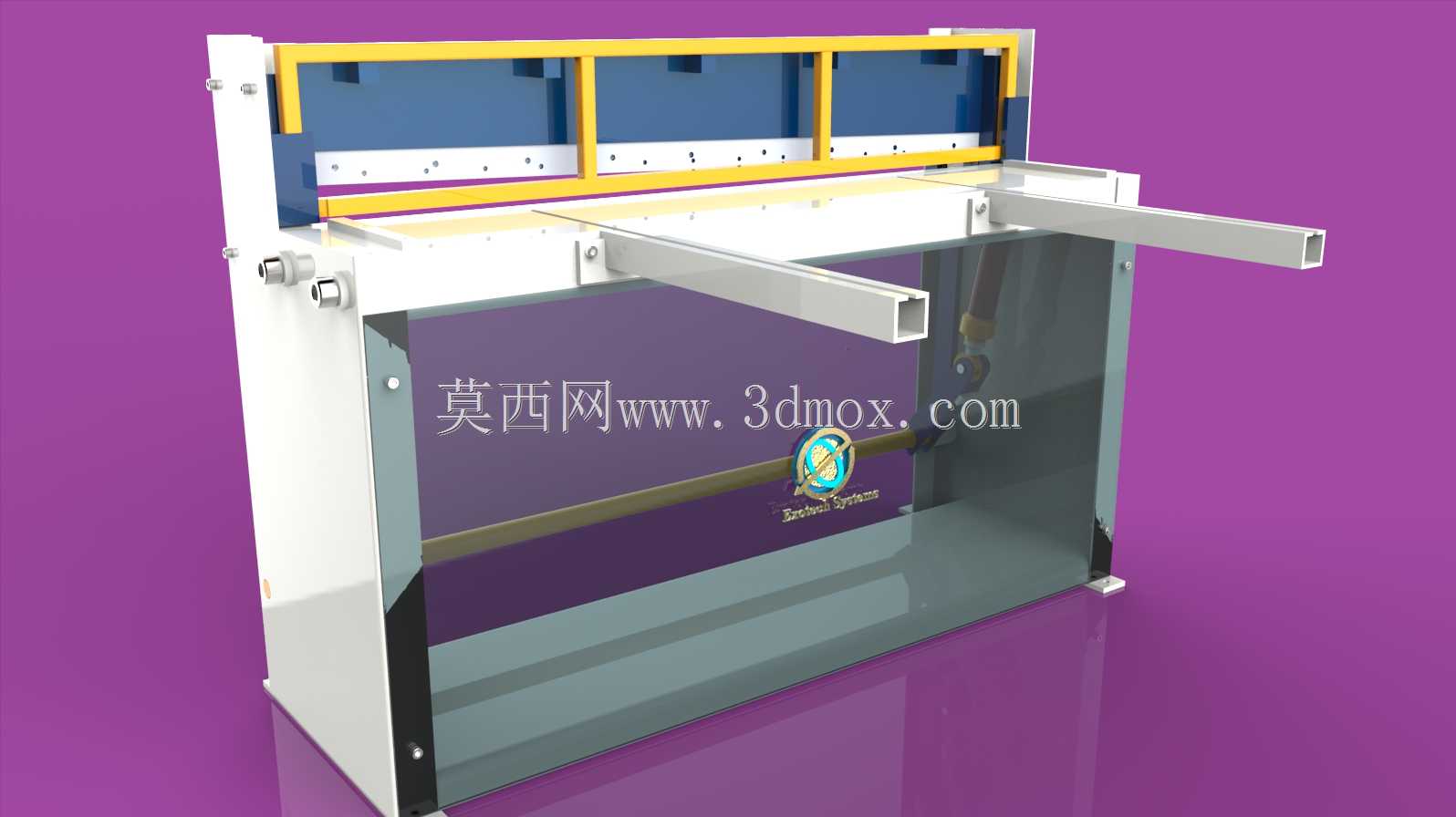

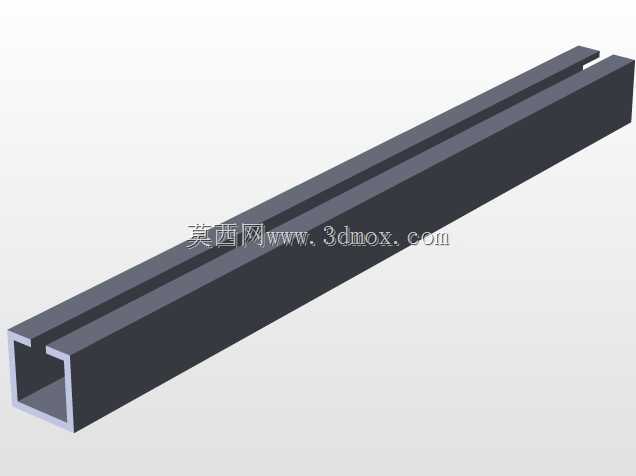

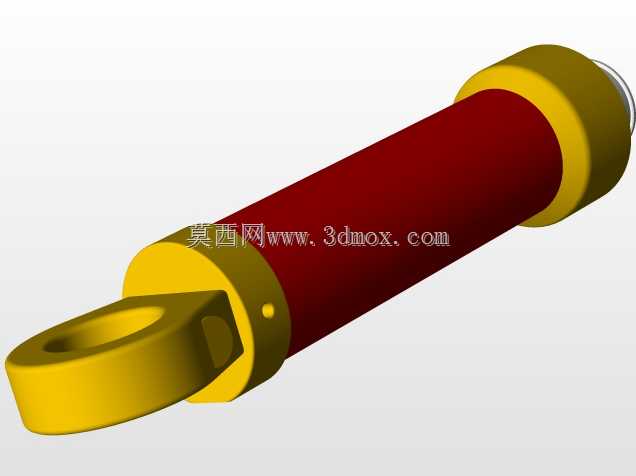

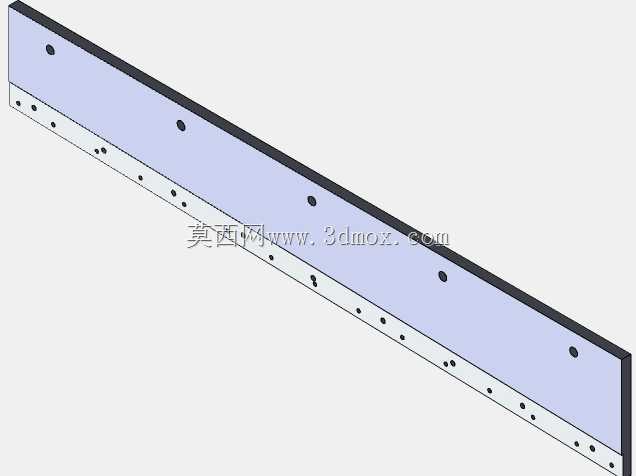

这款液压剪板设备主要面向中小型钣金加工车间、五金制品加工厂、通风管道生产作坊等场景，用于完成金属板材的定尺裁切工序，是钣金下料环节的核心加工设备之一，可适配普通冷轧钢板、镀锌板、铝板等常见金属板材的剪切作业，能够满足小批量多批次的柔性下料需求，相比大型数控剪板设备占地更小、操作门槛更低，适合零散加工、门店式生产等场景使用。设备的核心用途是对厚度不超过5mm、宽度不超过1350mm的金属板材进行直线剪切，通过液压系统提供稳定的剪切驱动力，替代传统手动剪板的人力输出，大幅降低操作人员的劳动强度，同时保证剪切面的平整性，减少后续打磨、校平的工序工作量。操作人员通过脚踏开关即可控制设备完成剪切动作，双手可以全程扶持板材调整裁切位置，操作逻辑简单直观，新员工经过简单培训即可上手操作，无需掌握复杂的数控编程技能。在功能设计上，设备前部配备了可伸缩的托料臂，能够对伸出工作台的板材进行承托，避免长板材因自重下垂导致裁切尺寸偏差，托料臂采用空心方管结构，在保证支撑强度的同时控制了整体重量，伸缩调节顺畅无卡滞。剪切工位上方设置了黄色防护栏结构，能够在剪切作业时阻挡操作人员手部误入刀口区域，兼顾操作安全与观察视野，不会遮挡操作人员对板材对位的视线。设备的机架采用整体焊接框架结构，经过时效处理消除焊接内应力，保证长期使用过程中机架不会出现形变偏移，维持刀口间隙的稳定性，保障剪切精度。液压系统内置在机架下半部分的封闭腔体内，既可以对液压元件起到防护作用，避免加工过程中的金属碎屑、灰尘污染液压管路，也能够降低液压系统运行时的噪音向外传递。在安装边界方面，设备整体为立式落地结构，底部设置可调支撑脚，可根据车间地面平整度调整设备水平，无需复杂的地基预埋，普通硬化车间地面即可放置安装，设备左右两侧预留足够的板材进出空间即可，后部预留少量维护空间用于液压系统的检修保养，整体占用车间空间较小，适合厂房面积有限的小型加工单位使用。设备的刀口采用分段式设计，磨损后可单独更换分段刀片，降低后期维护成本，压料结构在剪切动作前会先行压紧板材，避免板材在剪切过程中出现移位、翘曲，保证裁切尺寸的精准度。
