手动式珠宝贵金属压轧加工设备结构

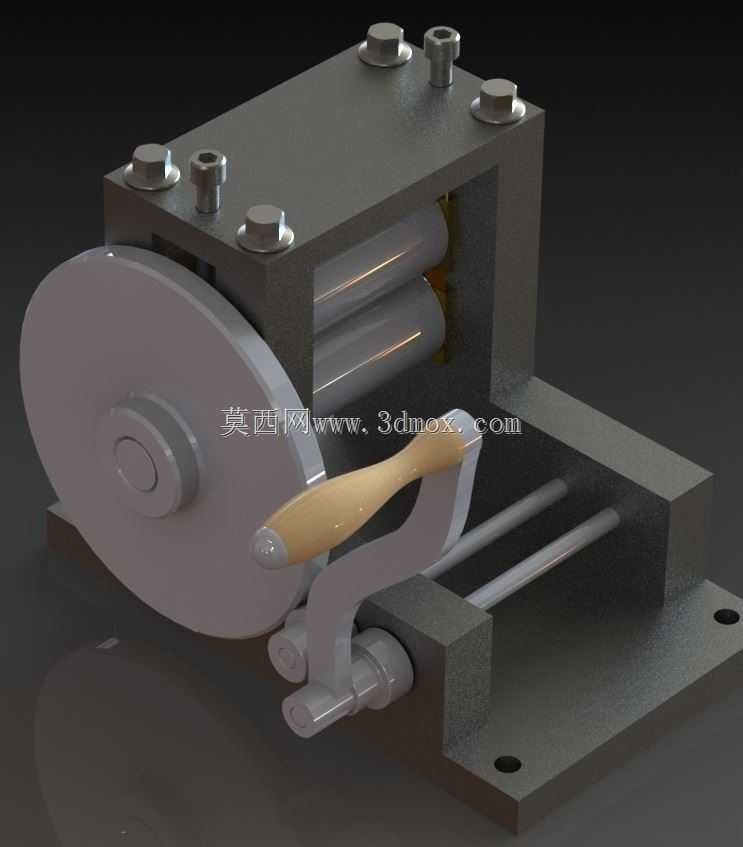

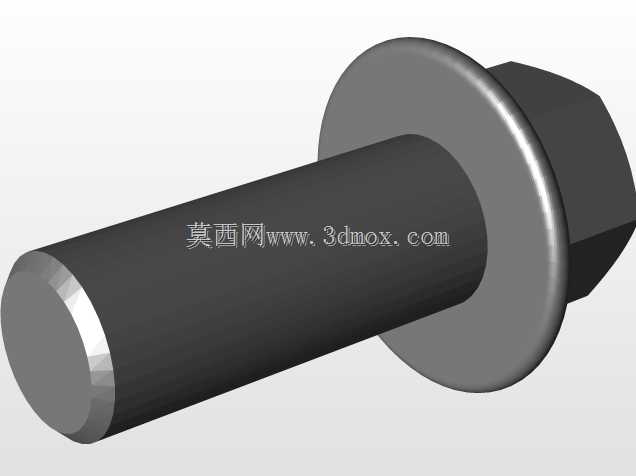

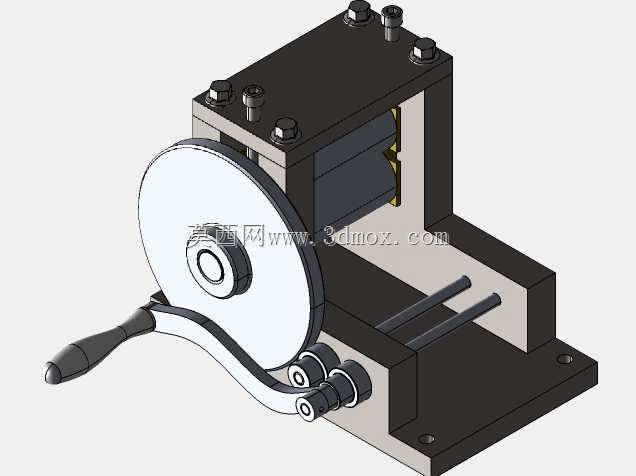

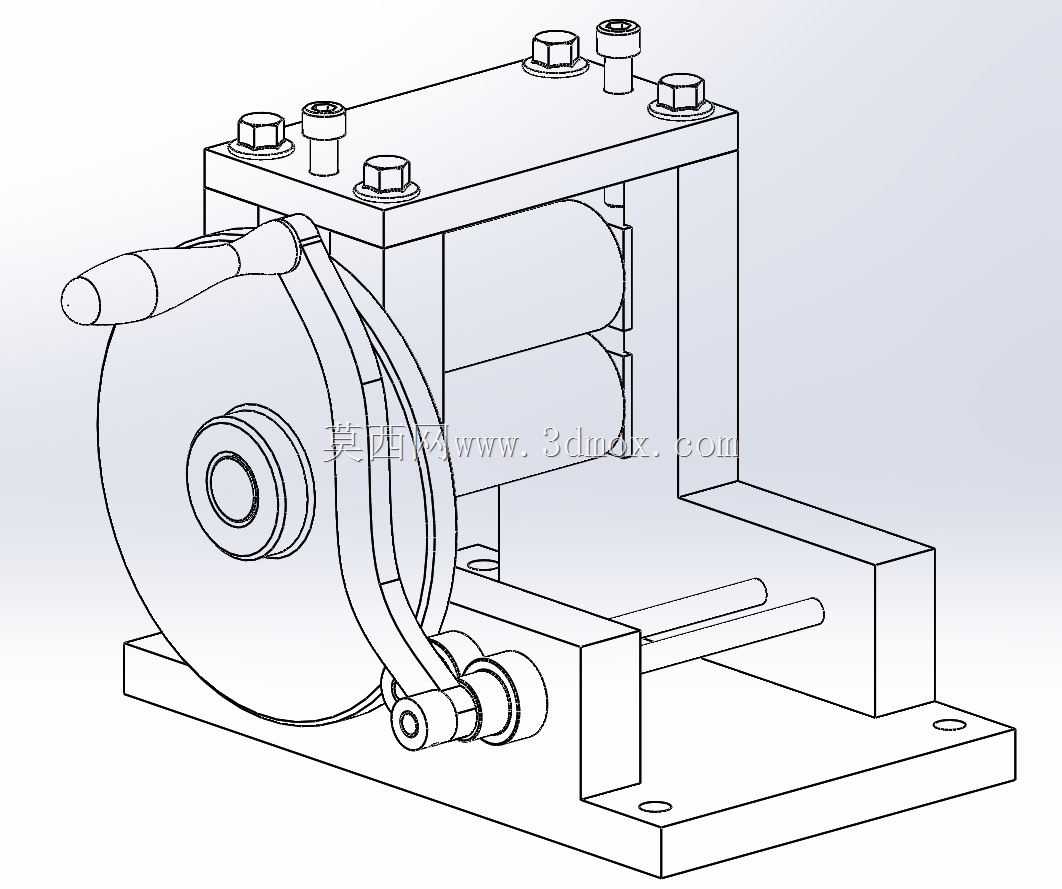

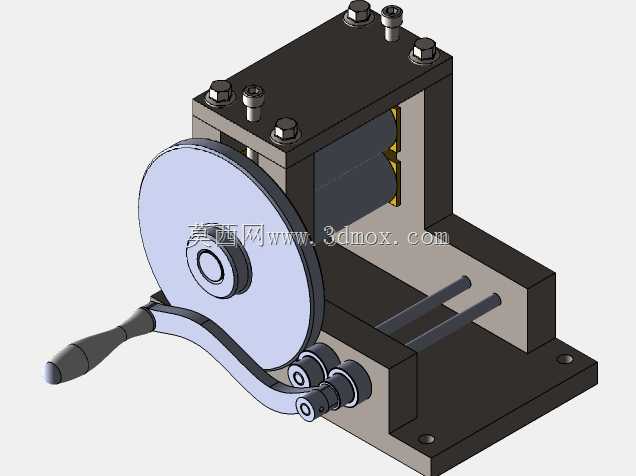

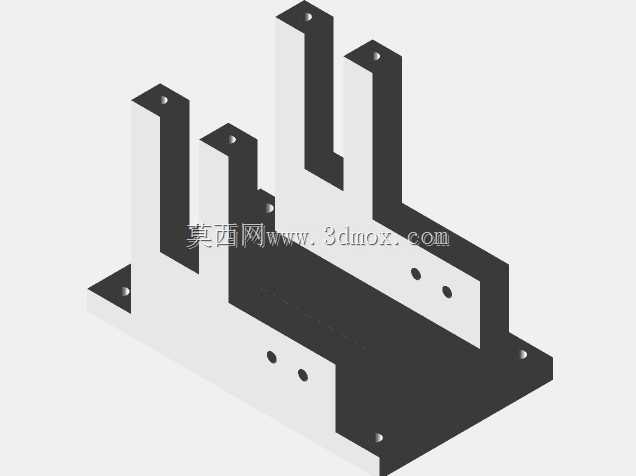

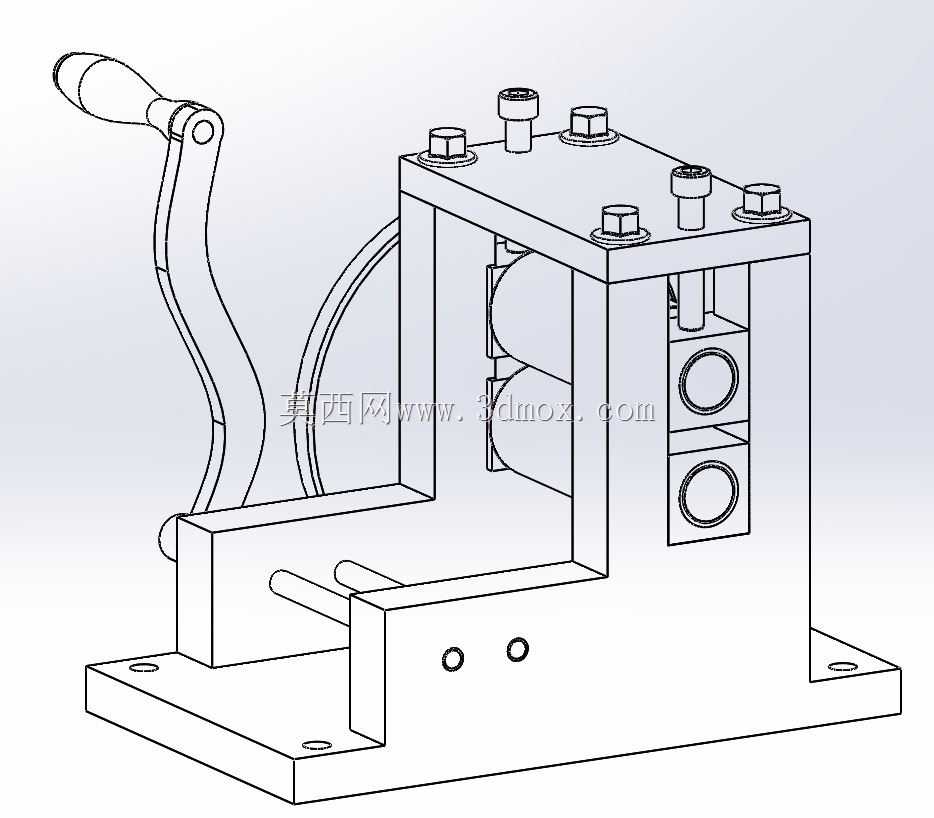

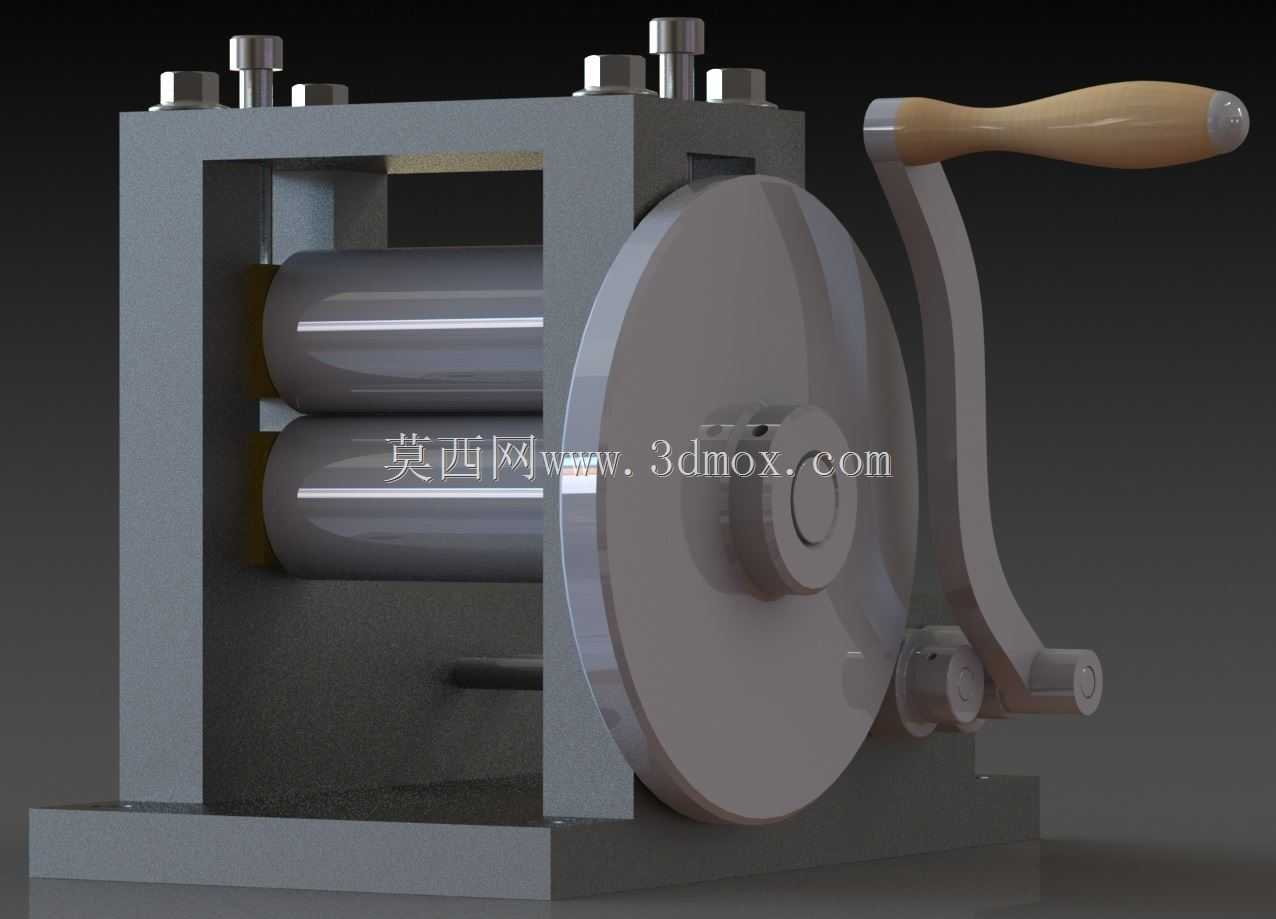

这款手动压轧设备主要面向小型珠宝加工作坊、个人首饰创作工作室场景使用，是贵金属首饰加工环节中用于坯料压延成型的核心作业工具，可完成金银等软质贵金属的片材压薄、线材压细、初步型材规整等工序，适配小批量定制首饰加工、打样试制、旧料回收重铸前的坯料预处理等作业需求，无需外接动力源，依靠人力驱动即可完成压制作业，非常适合空间有限、产能需求不高的个体加工场景使用。设备整体采用卧式框架式结构设计，主体承载框架为一体式箱型结构，顶部通过多组紧固件封盖，既保证了压轧作业时的结构刚性，避免辊轴受力出现框架形变影响压延精度，也方便后期拆解维护辊组、清理作业残留的金属碎屑。驱动端采用大直径手摇轮搭配木质握柄的设计，摇臂通过曲柄结构连接内部传动齿轮组，人力转动手轮时即可通过齿轮啮合带动平行布置的压轧辊做对向转动，木质握柄贴合手部握持曲线，长时间摇转作业也能降低手部疲劳感。设备的压轧辊组采用平行双辊布局，辊面做高精度抛光处理，避免压延过程中在贵金属表面留下划痕影响后续首饰加工质量，辊组间隙可根据加工需求进行微调，适配不同厚度的坯料压延作业，从粗压到精压都能通过间隙调整匹配对应的压下量。设备底部带有一体式安装底座，底座上预留了多个安装固定孔，可直接通过螺栓将设备固定在木质工作台或者金属加工台面上，作业时不会因为摇转施力出现设备移位、晃动的问题，整体安装边界紧凑，不会占用过多工作台面空间，适配小型加工场地的摆放需求。设计过程中重点优化了力的传递路径，手摇轮的大直径设计可以降低人力驱动时所需的作用力，内部齿轮组采用直齿啮合传动，传动效率高、结构简单可靠，日常维护仅需定期在齿轮啮合处、辊轴转动位置加注润滑脂即可，没有复杂的电控或者液压结构，故障率极低，非常适合非专业设备维护人员的个体从业者长期使用。设备的外露转动部件都做了对应的结构避让，手轮与框架之间预留了足够的摇转空间，摇臂转动轨迹内没有突出的尖锐结构，避免作业过程中出现磕碰剐蹭的安全隐患，整体结构简洁实用，没有多余的装饰性设计，所有结构都围绕压轧作业的实用性展开，完全匹配小型珠宝加工场景的实际使用需求。
