带空心轴的锥齿轮传动齿轮箱结构设计

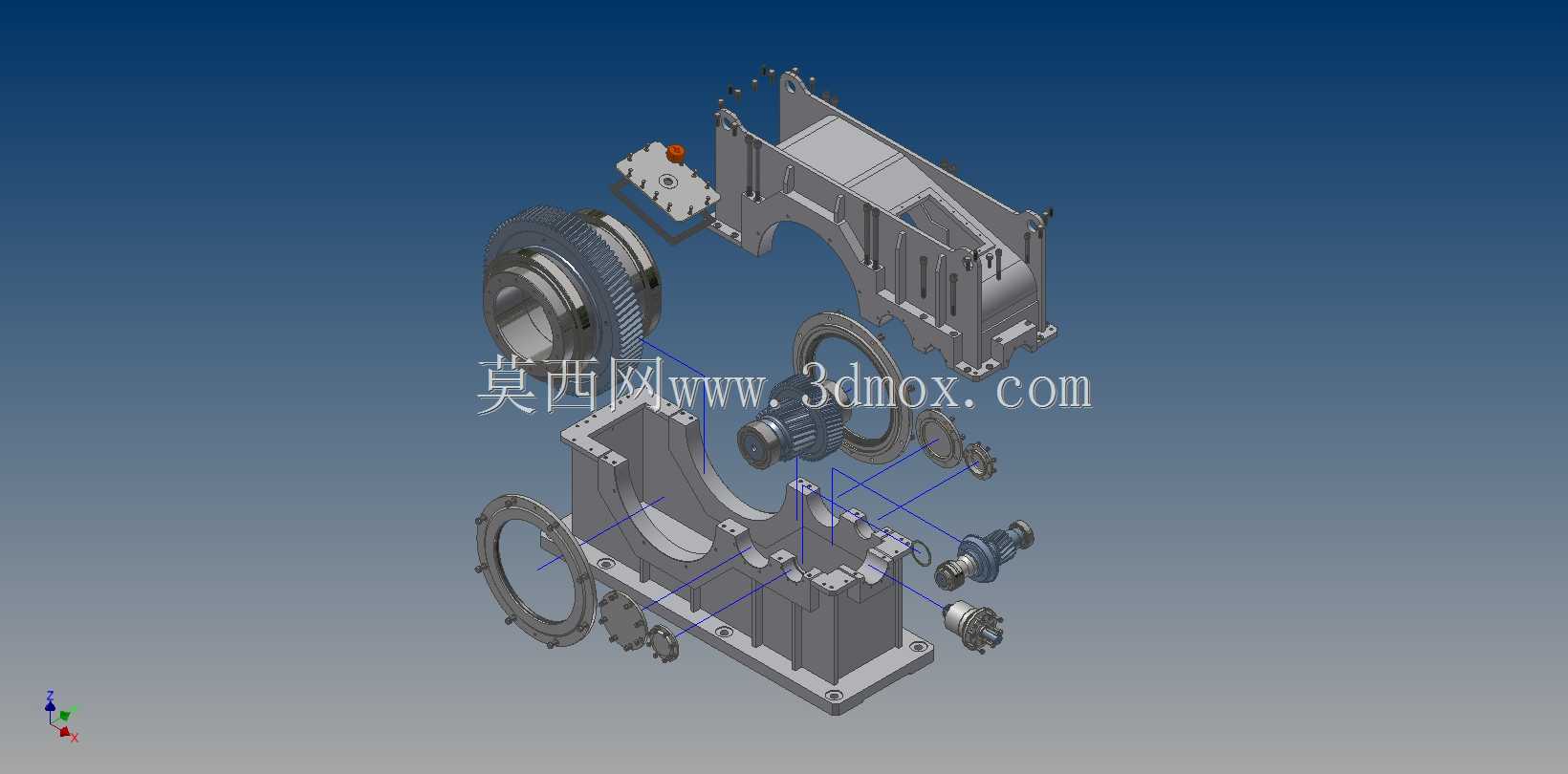

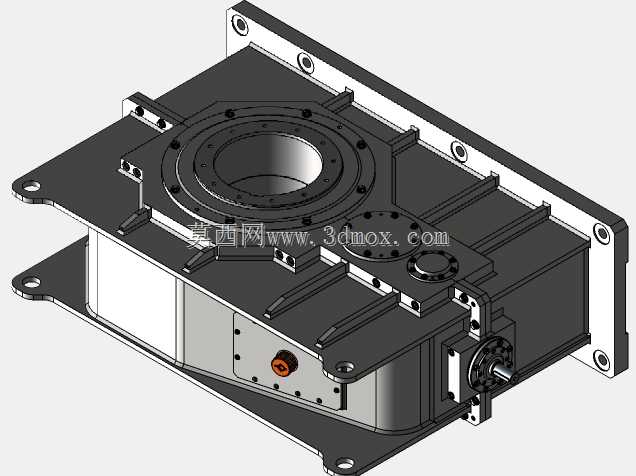

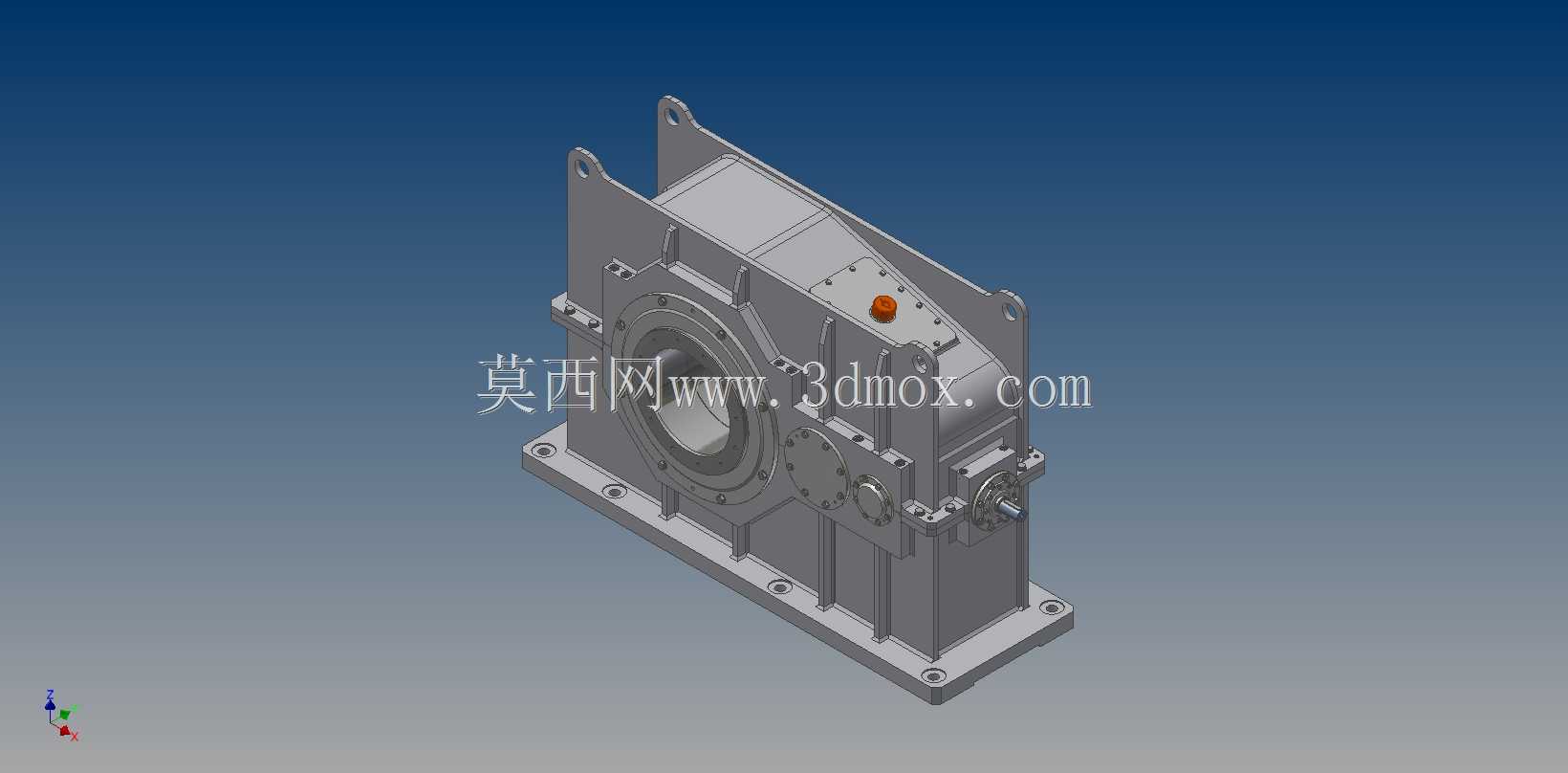

这款带空心轴的锥齿轮箱，是工业传动场景中适配垂直交错轴动力传递需求的核心部件，常见于自动化生产线的动力换向工位、包装机械的主传动单元、输送设备的动力改向段，以及中小型工程机械的执行端动力匹配场景，能够在紧凑安装空间内完成动力的转向传递与扭矩放大，适配需要从空心轴中穿设管线、穿装工作轴的特殊安装需求，解决常规同轴齿轮箱无法满足的轴系交错布局、中空走线穿轴的应用痛点。从实际用途来看，该齿轮箱可将输入端的高速低扭矩动力，通过锥齿轮副的啮合传动转换为垂直方向的低速大扭矩动力输出，空心输出轴的设计既可以直接套装在设备的工作主轴上省去额外的联轴器连接结构，也可以允许气动管路、电缆线束从轴中心穿过，避免传动部位管线外露弯折磨损的问题，大幅提升配套设备的管线布局整洁度与运行可靠性。在功能特性上，箱体采用分体式拼接结构，上下箱合箱定位精准，结合面做了密封止口设计，能够有效防止齿轮润滑油渗漏，同时抵御外部粉尘、切削液等杂质侵入箱体内部；箱体外部设置了多道加强筋结构，在不额外增加箱体壁厚与整体重量的前提下，大幅提升箱体的结构刚性，承受重载传动时的抗形变能力更强，避免齿轮啮合错位导致的磨损加剧、噪音增大问题；输入端设置了密封端盖与轴承定位结构，输出端的法兰安装面预留了均匀分布的安装孔位，可直接与配套设备的安装基座贴合固定，安装定位便捷可靠。设计思路上，这款齿轮箱优先考虑了紧凑空间下的安装适配性，将锥齿轮传动副内置在方正的箱型结构内，输入轴与输出轴呈90度垂直布局，最大限度压缩了传动单元的整体占用空间；轴承选型匹配了锥齿轮传动产生的轴向与径向复合载荷，在输入、输出轴端均设置了成对配置的角接触轴承，能够平衡齿轮啮合产生的轴向分力，延长轴承与齿轮的使用寿命；箱体侧面预留了油标安装位与注油、放油孔位，方便日常运维时检查油位、更换润滑油，降低后期维护的操作难度。从安装边界来看，箱体底部与顶部的法兰面均预留了标准规格的安装孔，输入轴的轴伸长度、轴径尺寸适配常规规格的联轴器与驱动电机连接，空心输出轴的内孔直径、法兰安装孔的孔位分布均匹配通用工业设备的安装标准，无需额外加工转接板即可完成与主流驱动部件、工作机构的对接安装，整体外形方正无突出的冗余结构，能够嵌入设备的机架内部安装，不会额外占用设备的外部布局空间，适配各类对安装空间有严格限制的传动场景。
