U型紧凑型节能荧光灯三维建模作品

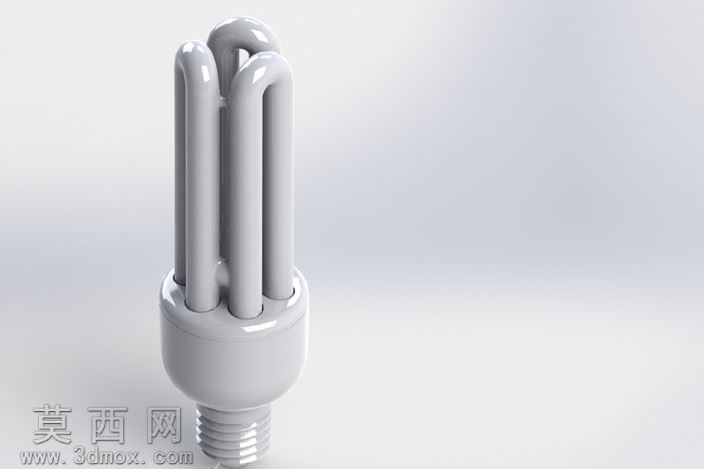

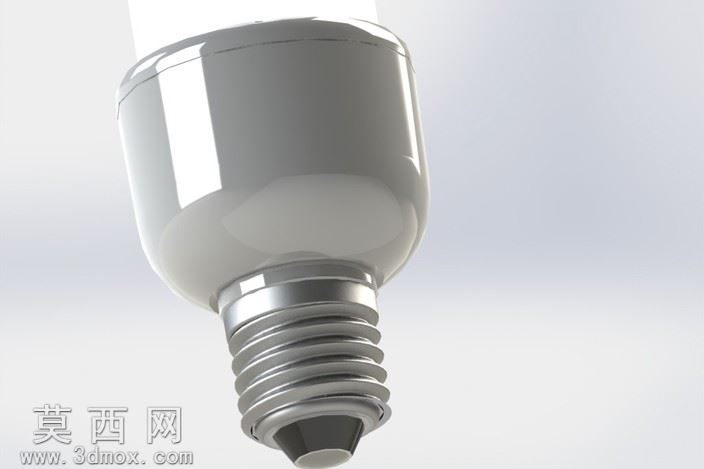

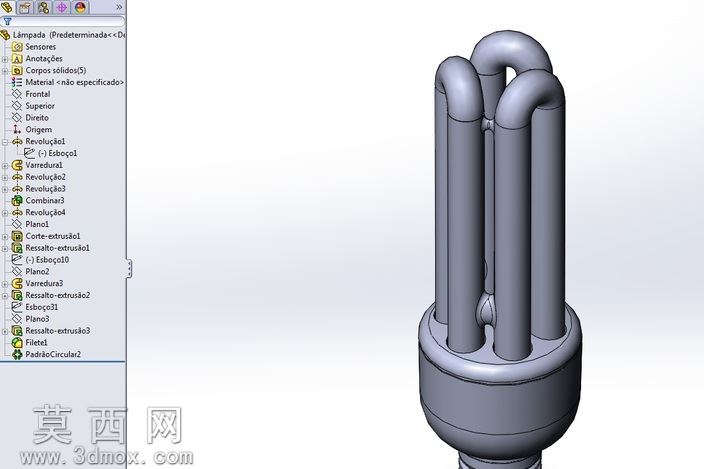

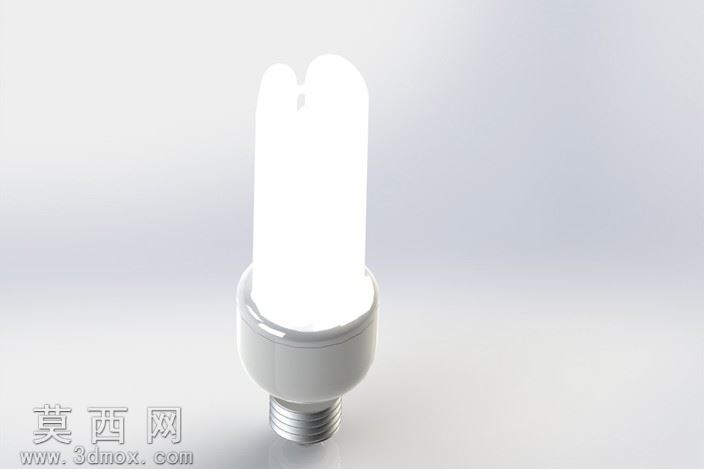

本作品为U型紧凑型节能荧光灯的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循实物测绘比例进行1:1还原，完整复现了该款荧光灯的全部外观与结构细节。建模初期先梳理产品结构逻辑，将整灯拆分为螺旋灯头、塑壳底座、U型放电灯管三个独立结构模块，按照从底座到灯管的顺序逐步搭建特征：首先绘制螺旋灯头的螺纹轮廓，通过螺旋扫描特征生成标准E27螺牙结构，精准还原螺牙的螺距、牙型角度与端部绝缘触点的凸起结构，保证灯头部分的尺寸符合通用灯座的装配标准；随后搭建塑壳底座部分，通过旋转凸台生成底座的基础回转体轮廓，再对底座与灯管衔接的端面做圆角过渡处理，还原塑料壳体的圆润注塑边缘特征，同时在底座内部预留出镇流器腔体的占位结构，贴合真实产品的内部空间布局；最后完成U型灯管部分的建模，通过多段扫掠特征生成三根平行排布的U型玻璃管结构，精准控制灯管的弯曲弧度、管壁厚度与管间距，还原灯管端部与底座衔接的封接部位结构，保证三根灯管的排布对称规整，无尺寸偏差。材质与渲染阶段，针对不同部件的物理属性调配对应材质：螺口灯头部分采用镀锌金属材质，添加细微的磨砂颗粒纹理与弱反射属性，还原金属灯头的哑光金属质感；塑壳底座采用阻燃ABS塑料材质，调配为浅灰白色，添加轻微的注塑表面光泽与极细微的颗粒质感，还原民用灯具塑料件的真实触感；玻璃灯管部分采用高透低反射的玻璃材质，添加轻微的荧光粉涂层漫反射效果，还原荧光灯管未点亮时的乳白通透质感，同时在灯管内壁添加极淡的荧光层材质，区分普通透明玻璃与荧光灯管的视觉差异。渲染阶段采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，凸显灯管的曲面弧度与塑料底座的圆润轮廓，避免生硬阴影遮挡结构细节，最终呈现的渲染效果清晰展现整灯的结构比例与材质特征，可用于照明产品展示、结构教学演示、家装场景素材搭建等多种场景。建模过程中对各部件的衔接位置做了精准的装配约束，灯头与底座的同轴度、灯管与底座的垂直度都经过参数校验，不存在结构穿模、比例失调的问题，所有特征均保留参数化编辑历史，可根据需求调整灯管数量、弯曲弧度、底座尺寸等参数，衍生出不同功率规格的同系列紧凑型荧光灯模型。
