小型数控微铣加工设备整机结构

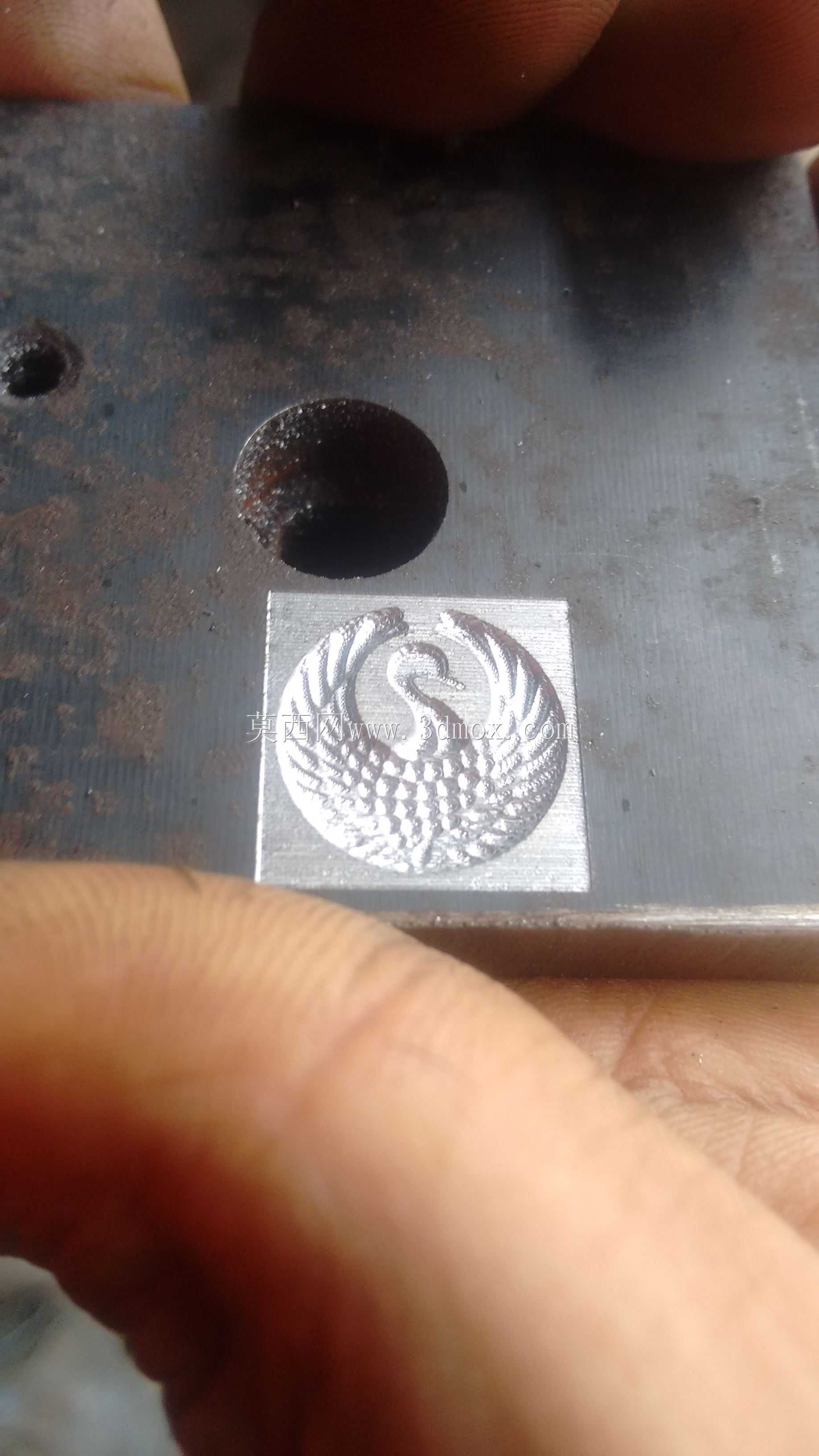

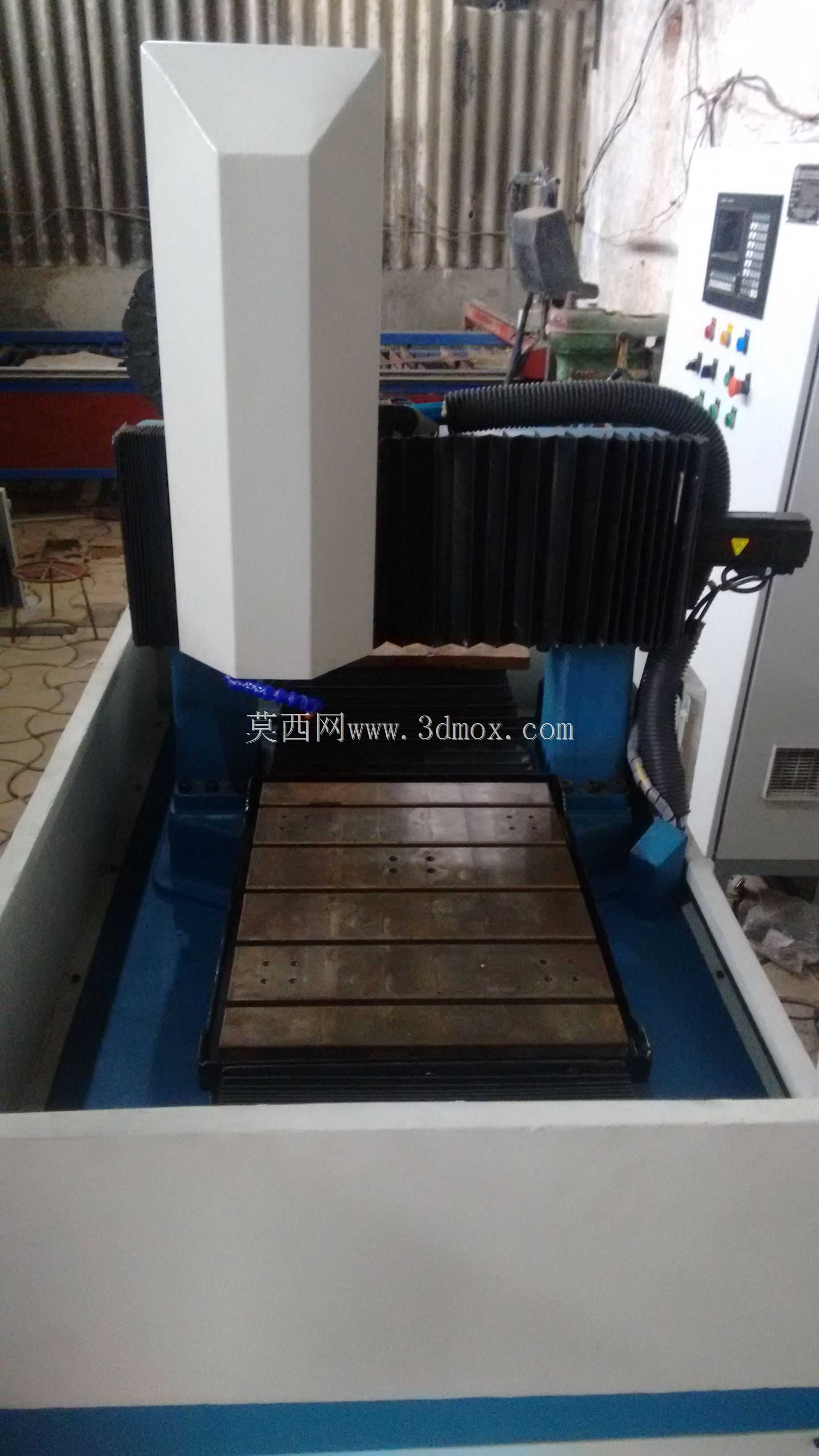

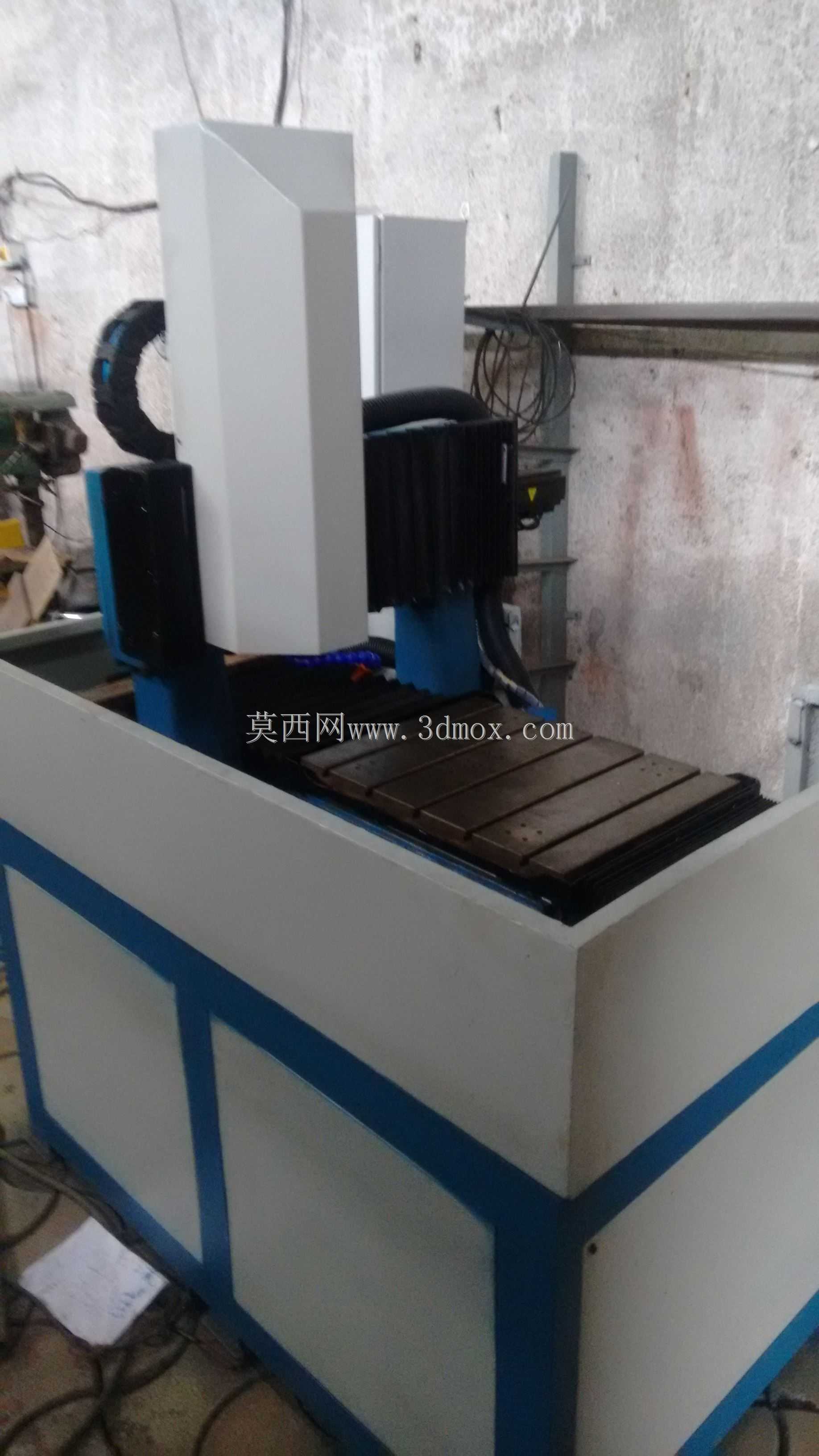

这款小型数控微铣设备主要面向小型精密零件加工场景，可覆盖五金小零件铣削、小型模具型腔精加工、教学实训操作、个人工坊零件定制、小型五金件批量打样等多类应用场景，能够完成平面铣削、沟槽加工、钻孔、复杂曲面精铣等多类加工工序，适配铝件、铜件、工程塑料、软质钢材等多种常见加工材质，在小型加工厂、职业院校实训车间、创客空间、个人维修加工点位都能发挥稳定的加工作用。设备整体采用落地式床身结构，底座采用箱型焊接框架搭配加强筋布局，能够有效吸收加工过程中产生的振动，保障高速铣削工况下的加工精度稳定性，床身外部采用蓝白配色的防护钣金设计，既能够阻挡加工过程中切削液、切屑的飞溅，也方便日常加工后的清洁维护。设备的运动传动部分采用线性导轨搭配滚珠丝杠的组合方案，导轨选用16毫米规格的线性导轨，兼顾运动顺滑度与负载承载能力，能够支撑主轴部件在X、Y、Z三个轴向的平稳移动，丝杠适配16毫米与25毫米两种规格的滚珠丝杠，可根据不同的加工精度需求、进给速度需求灵活选配，传动间隙小、定位精度高，能够保障重复加工的尺寸一致性。主轴部分采用立式布局，搭配可伸缩的风琴式防护套，能够有效阻挡加工切屑、粉尘进入导轨与丝杠传动区域，延长核心传动部件的使用寿命，工作台采用T型槽结构设计，方便不同规格的工装夹具、待加工工件快速装夹固定，装夹边界能够覆盖常规小型零件的加工尺寸需求，无需额外拓展工作台即可完成多数小型零件的加工装夹。设备的电气控制部分集成在床身侧方的独立柜体中，走线布局规整，既方便日常的线路检修维护，也能够避免加工区域的切削液、粉尘侵入电气元件造成故障。整体设计在保障加工刚性与精度的前提下，尽可能压缩了设备的整体占地面积，对于空间有限的小型加工场所十分友好，各部件的安装边界都经过精准校核，装配时无需额外进行大规模的位置调整，按照装配公差要求即可完成整机的组装调试，组装完成后经过简单的精度校准即可投入加工使用，能够满足小批量精密零件加工的日常生产需求。
