铝箔锡箔压纹加工专用压花设备结构

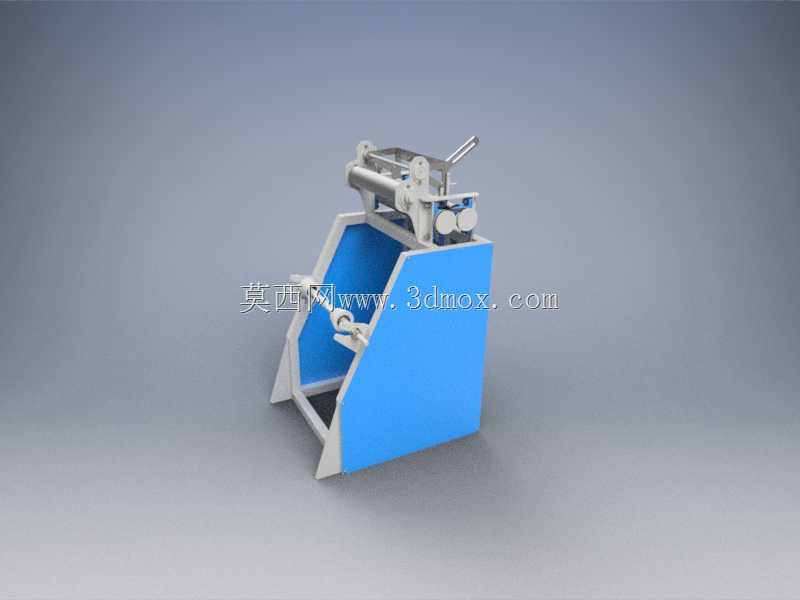

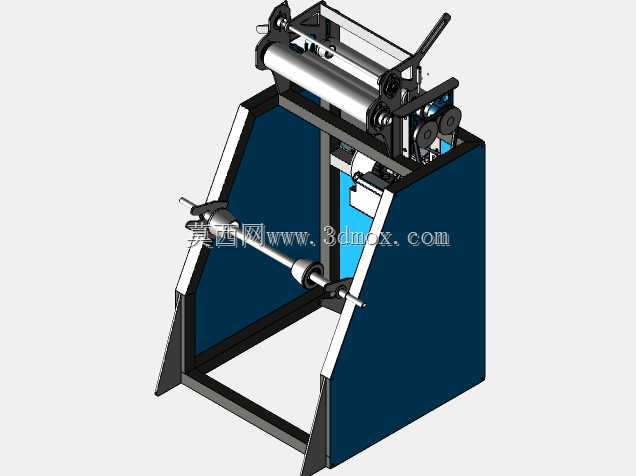

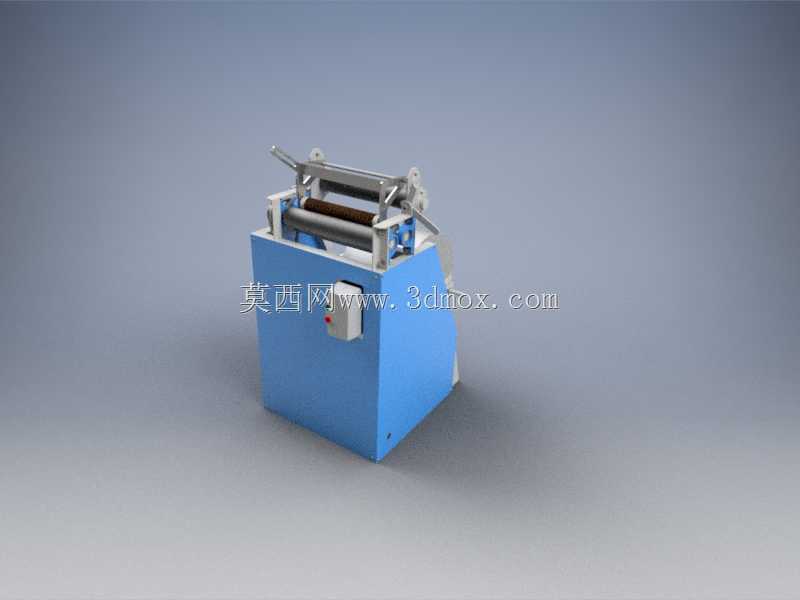

这款压花设备主要面向软质金属箔材的表面纹理加工场景，广泛应用于食品包装、家用铝箔制品、装饰用锡箔材料的生产环节，能够在铝箔、锡箔等薄型金属卷材表面压制出均匀清晰的凹凸纹理，既可以提升箔材的视觉装饰效果，也能通过纹理结构增强箔材的挺度与防粘连性能，优化后续包装工序的使用体验。设备采用立式集成结构设计，下部为一体式柜体机架，既承担整机的承重支撑作用，也将电气控制元件、传动动力部件封闭在柜体内部，既可以避免生产车间的粉尘、水汽侵入核心部件，也能降低传动部件运转产生的噪音向外传递，同时规整的柜体外形也便于车间内的布局摆放，减少设备的占地面积。上部核心作业单元为对置式压花辊组，上下两根压辊平行布置，辊面加工有对应纹理的凹凸结构，箔材从两辊之间的间隙穿过时，通过两辊的相对转动与适度压力挤压，就能在箔材表面连续成型出预设的花纹，辊组两端配备间隙调节结构，可以根据不同厚度的箔材、不同压纹深度的需求灵活调整辊间压力与间隙，适配0.01mm到0.2mm厚度区间的各类软质金属箔材加工需求。设备的进料端配备导料展平结构，能够在箔材进入压辊前将卷材舒展整平，避免箔材出现褶皱、偏斜的问题，保证压花后纹理的连续性与对齐精度，出料端设置导向托板，承接压花完成后的箔材，引导其顺畅进入后续的收卷或分切工序。从安装边界来看，设备整体采用方正的立式布局，底部柜体的长宽尺寸控制在紧凑范围内，不需要额外搭建复杂的安装基础，只需要在平整的车间地面放置固定即可，整机高度适配常规车间的操作工位高度，操作人员站在设备正面即可完成进料调整、参数设置、日常维护等操作，不需要额外配置登高辅助设施。设备侧面预留了动力接线与维护检修口，日常保养时不需要完全拆解柜体，就可以完成传动部件的润滑、电气元件的检查等操作，降低了设备的日常维护成本。在功能设计上，这款压花设备兼顾了加工精度与操作便捷性，压辊采用高精度同轴加工，保证整幅宽度内的压纹深度一致，不会出现局部纹理过浅或压穿箔材的问题，控制元件设置在设备正面便于操作的位置，启动、停止、调速等操作都可以在工位上直接完成，适合中小型包装制品企业的箔材加工生产线配套使用，也可以作为独立工序设备用于小批量定制化纹理箔材的加工生产。
