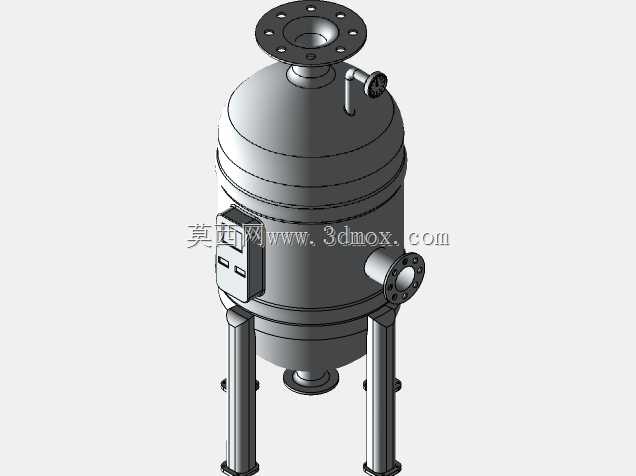

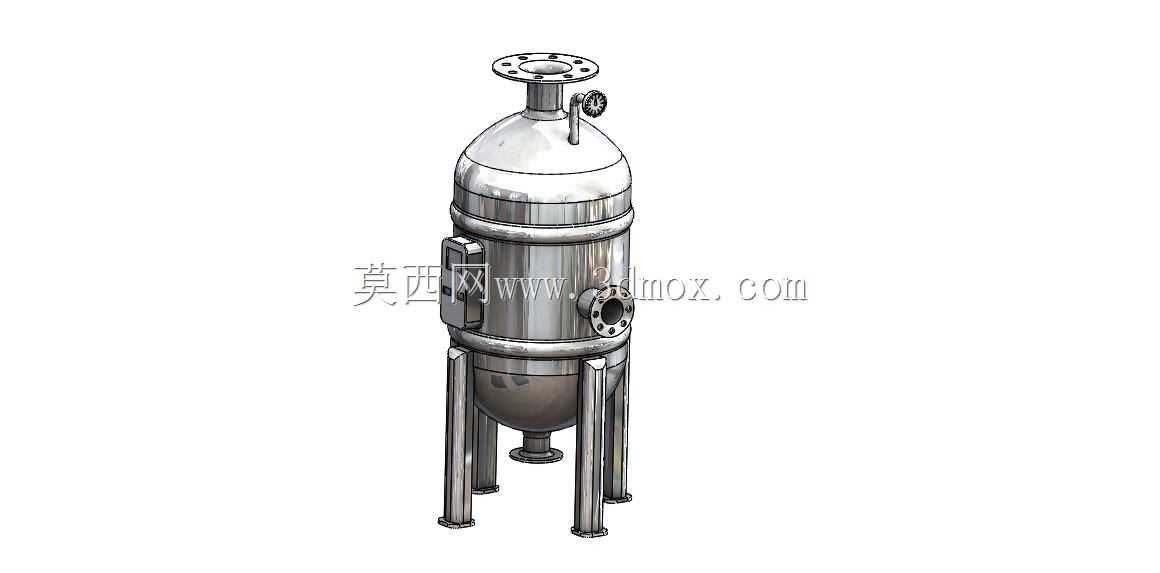

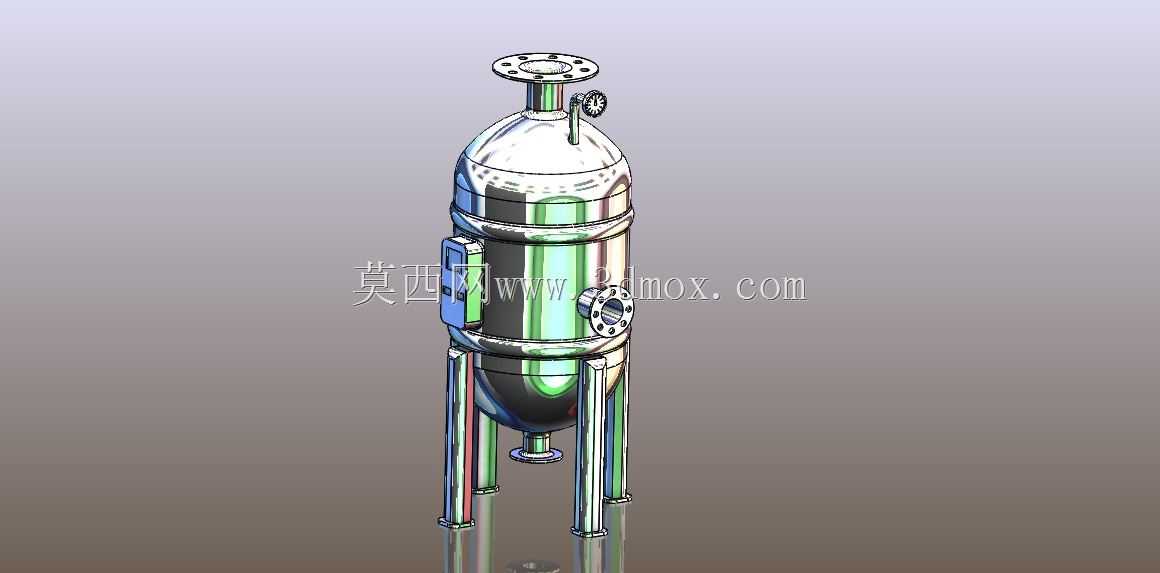

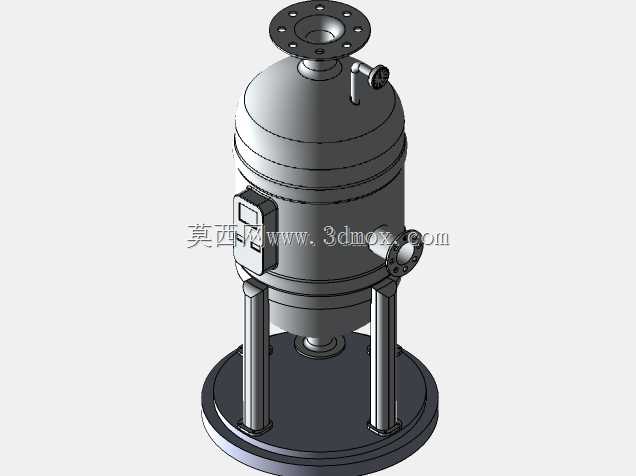

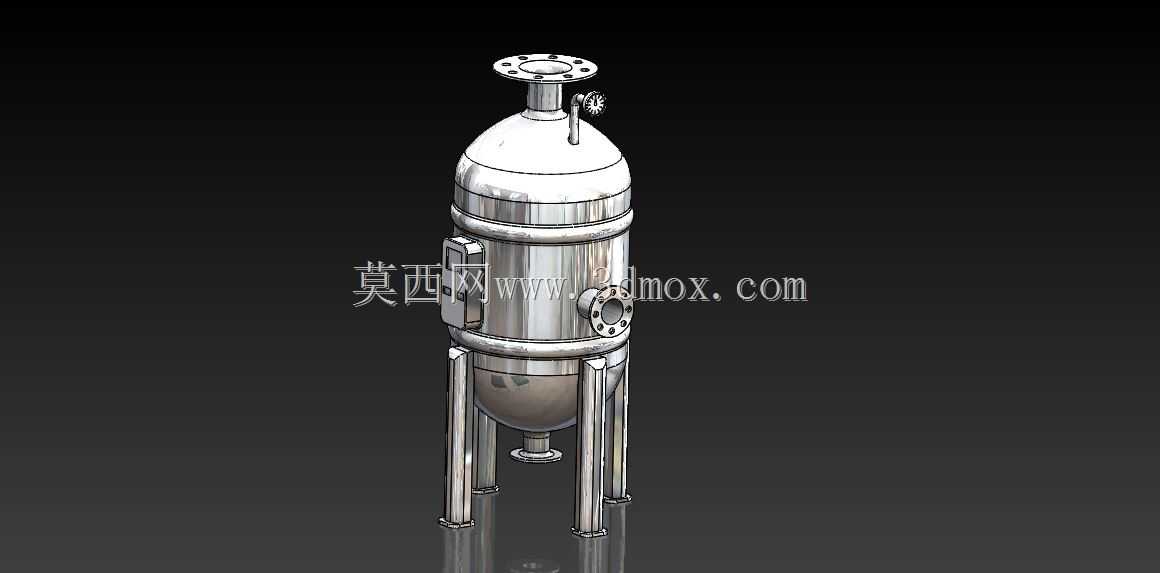

立式承压蒸汽锅炉三维结构设计

这款立式锅炉主要面向中小型工业生产场景、商用集中供热场景以及小型加工厂区的热源供给需求，可稳定输出指定压力的饱和蒸汽，为生产环节的物料加热、工艺反应、空间采暖、蒸煮消杀等工序提供持续稳定的热力支持，相较于卧式锅炉，立式结构的占地面积更小，对于厂房空间局促、安装区域竖向空间充足的场景适配性极强，能够在有限的占地范围内完成整套热力发生单元的部署，大幅降低场地改造的成本与施工周期。从设备实际功能来看，该立式锅炉通过燃料燃烧释放的热量对罐体内的换热介质进行加热，在密闭承压腔体内完成介质的升温汽化过程，顶部设置的主输出法兰可对接蒸汽输送管路，将产出的蒸汽输送至各个用热终端；侧面设置的多组接口分别承担介质补给、液位监测、压力泄放、温度检测的功能，配套的压力表组件可实时反馈腔体内的压力状态，保障设备运行过程中的压力处于安全阈值范围内；底部的排污接口可定期排出腔体内积存的水垢与杂质，避免长期运行过程中杂质堆积影响换热效率，甚至造成管路堵塞的问题。在产品设计思路上，整体采用立式同轴布局结构，核心承压罐体为上下椭圆封头搭配圆柱形筒体的结构形式，这种结构可均匀分散承压状态下的罐体应力，避免局部应力集中造成的结构疲劳，提升设备长期运行的结构稳定性；支撑结构采用三根等距分布的支腿设计，支腿底部设置安装固定底板，可通过地脚螺栓与安装基础牢固连接，支腿的高度预留出了底部排污操作、管路对接的操作空间，无需额外搭建高架基础即可完成底部管路的安装与日常维护操作；罐体上的所有外接接口均采用标准法兰连接形式，可直接对接行业通用规格的管路与阀门配件，降低现场安装的配件适配难度。从外形尺寸与安装边界来看，该立式锅炉整体为细长型竖向结构，安装时仅需预留满足罐体直径的落地基础即可，设备周边需预留不小于六百毫米的操作维护空间，用于日常的仪表查看、阀门操作、定期检修作业；顶部主输出法兰上方需预留足够的管路安装与热膨胀位移空间，避免设备运行过程中热胀冷缩造成管路拉扯变形；侧面的操作仪表区域需避开立柱、墙面等遮挡物，保障操作人员可直接读取压力数值、操作阀门开关，整体安装边界清晰，对场地的适配性较强，可灵活部署在不同规模的用热场景中。
