瓶装生产线链板输送浇注设备结构

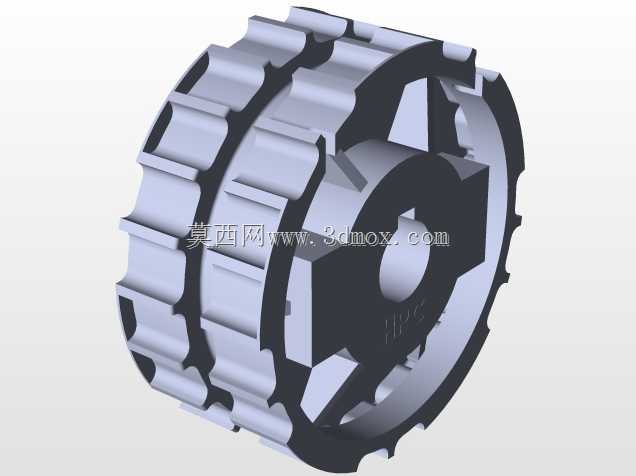

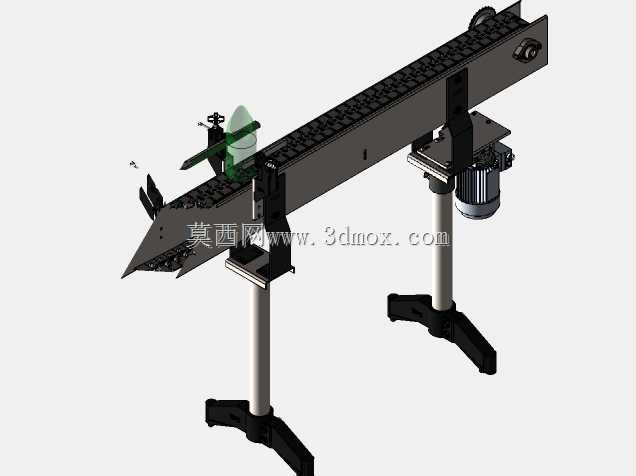

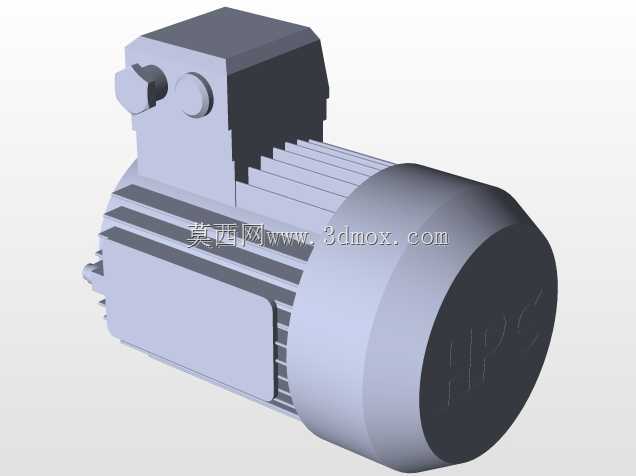

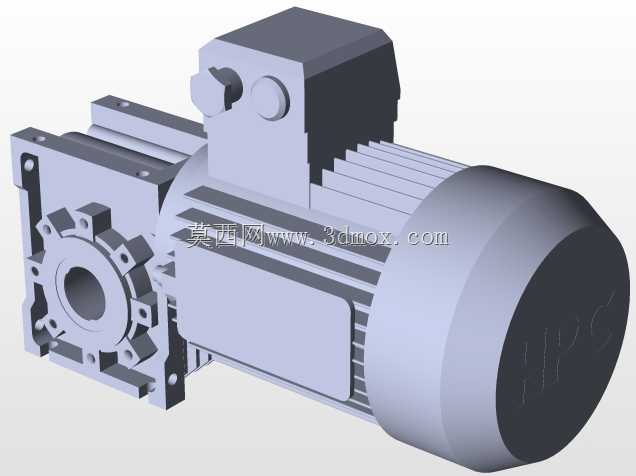

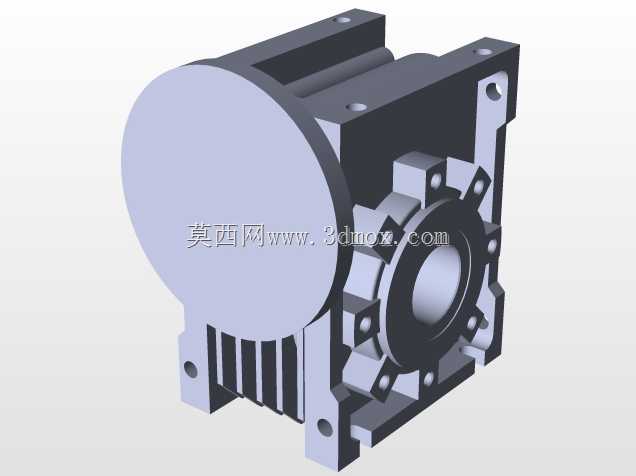

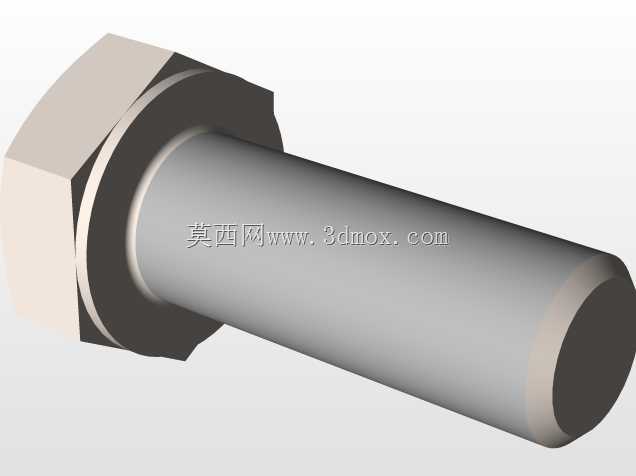

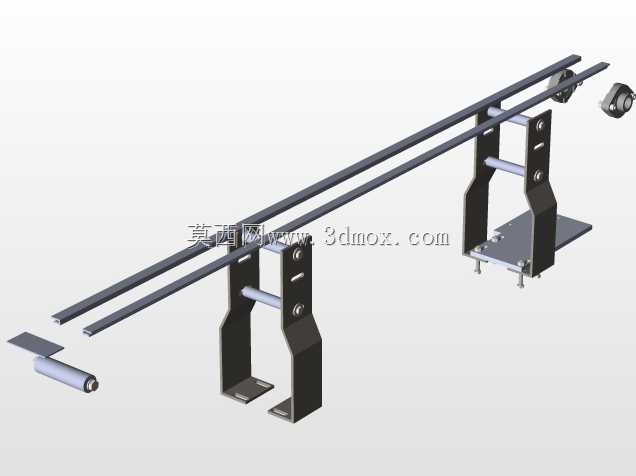

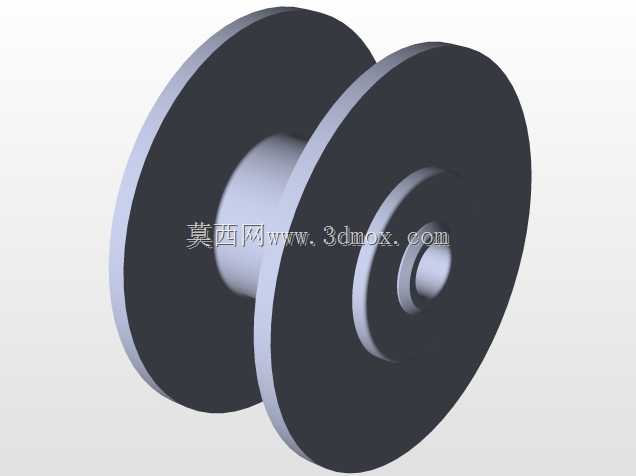

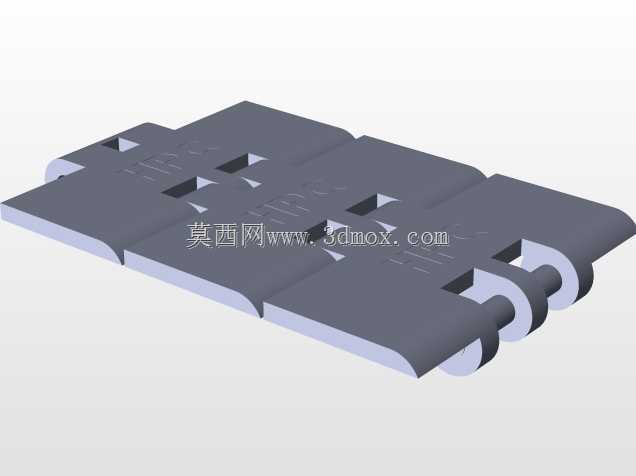

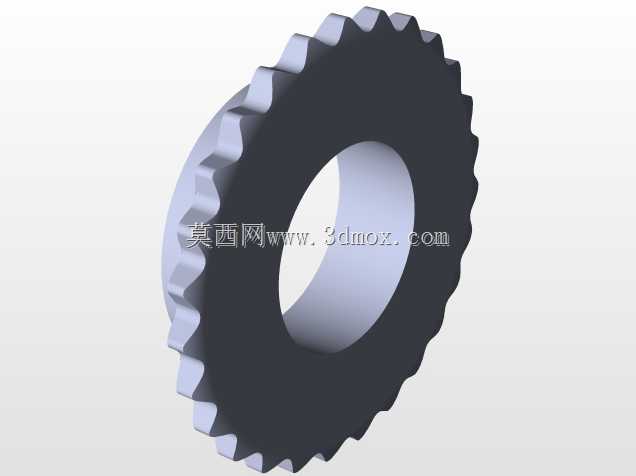

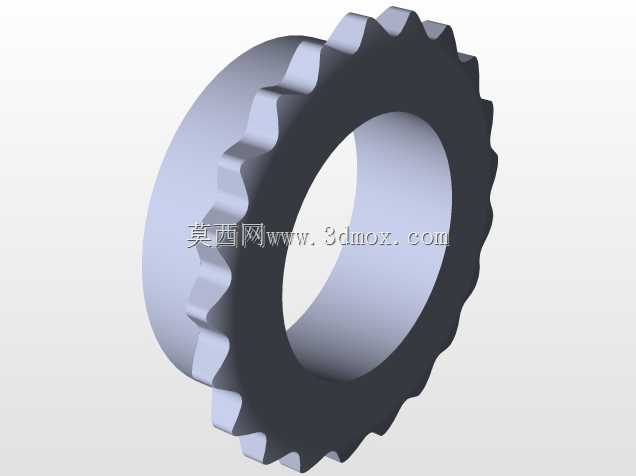

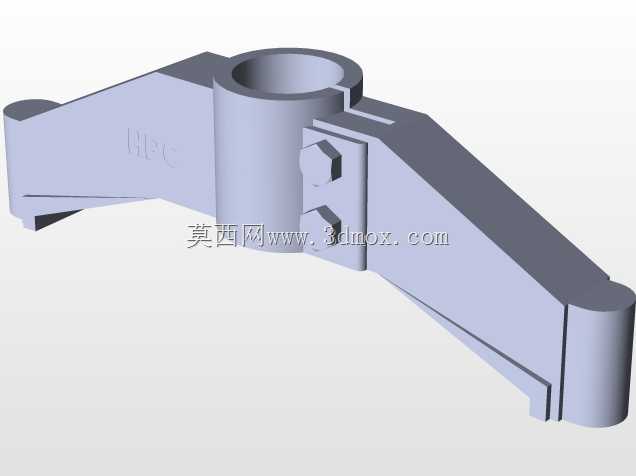

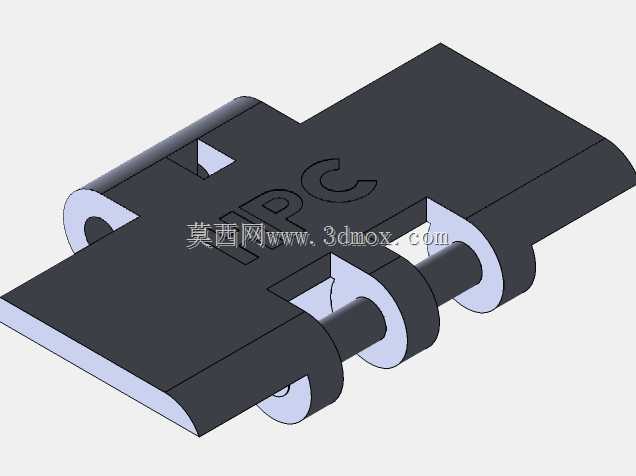

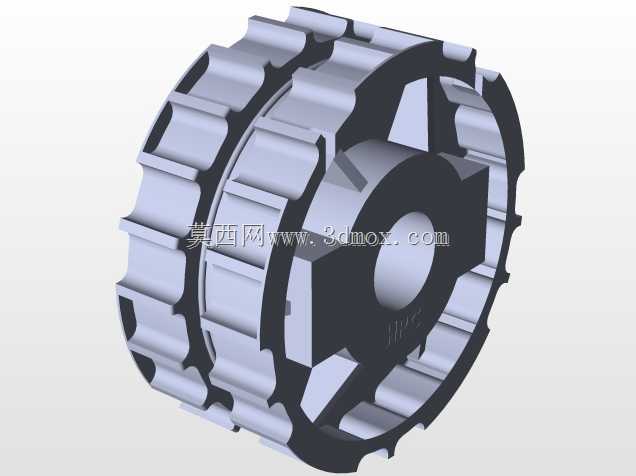

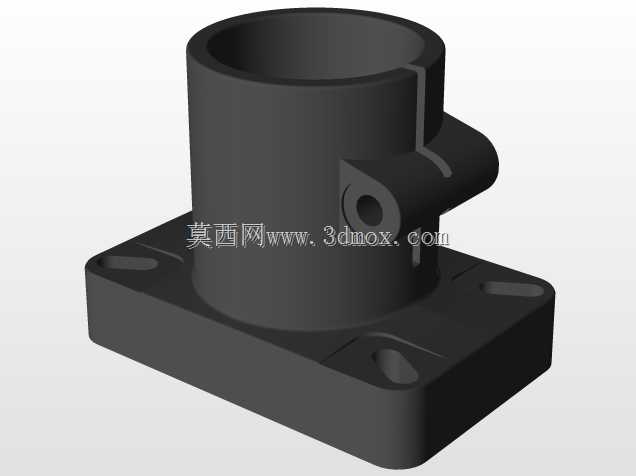

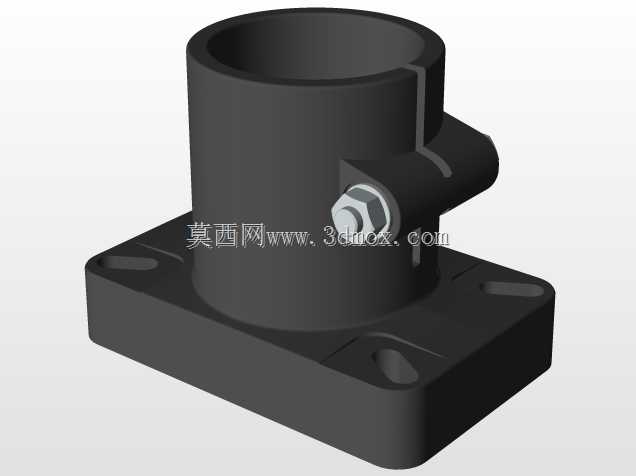

该设备主要应用于瓶装饮品、瓶装日化用品的连续化生产产线中，布置于洗瓶工序与灌装、旋盖工序之间，承担待加工瓶体的定向输送与工位衔接功能，可适配圆柱型、异型截面的塑料瓶、玻璃瓶等多种瓶装容器，能够在高速连续生产状态下保持瓶体输送姿态稳定，避免瓶体倾倒、错位导致的产线停机故障，是中小产能瓶装产品加工产线中衔接前后工序的核心配套输送单元。设备主体采用长条形卧式链板输送结构作为核心承载部件，链板表面做防滑定位设计，可根据瓶体底部轮廓适配不同的定位卡槽，保证输送过程中瓶体间距一致，为后续的浇注、灌装工序提供精准的工位定位基础。设备进料端设置有分料导向结构，可将上游无序供给的瓶体逐步整理为单列等距排列状态，避免多瓶同时进入输送段造成卡滞；输送段侧方预留有检测元件、加注执行件的安装位，可直接配套定量浇注组件完成瓶内物料的加注作业，无需额外增设安装支架。设备的支撑结构采用双立柱可调式设计，立柱底部配置三角支撑脚座，可通过地脚螺栓固定于生产车间地面，立柱与输送主梁之间设置有高度调节锁紧结构，可根据前后配套设备的进料高度差在一定范围内调整输送面的整体高度，适配不同规格产线的布局需求，安装时仅需保证输送段水平度偏差在允许范围内即可完成固定，无需复杂的地基施工。驱动单元布置于输送段的出料端侧下方，采用减速电机直接驱动输送链轮的传动结构，传动路径短、运行噪音低，可根据产线节拍需求调整输送速度，速度调节范围覆盖低速调试到高速生产的全场景需求，链板运行过程中无明显顿挫，可保证瓶体输送平稳。设备整体结构紧凑，输送主梁采用一体化折弯成型的金属壳体，传动部件全部内置于壳体内部，可避免生产过程中灰尘、洒落的物料进入传动结构造成磨损，日常维护仅需定期检查链板张紧度、加注润滑脂即可，维护难度低，适合中小型加工企业的产线升级改造使用，能够有效替代人工输送摆瓶的作业模式，大幅提升瓶装产品生产的连续化程度，降低一线操作工人的重复劳动强度，减少人工操作带来的瓶体污染、定位偏差问题。
