气动夹持上下料分拣执行模组

该气动夹持上下料分拣执行模组，主要应用于3C电子小件组装、轻工产品包装分拣、小五金件加工上下料等自动化产线场景，作为末端执行机构搭配直线滑台、多轴机械手完成工件的拾取、移位、放置作业，可适配尺寸在30mm以内的块状、柱状小型工件的搬运需求，替代人工完成重复性的取放操作，有效提升产线运转的稳定性与作业效率，降低人工操作带来的定位误差与物料损耗。

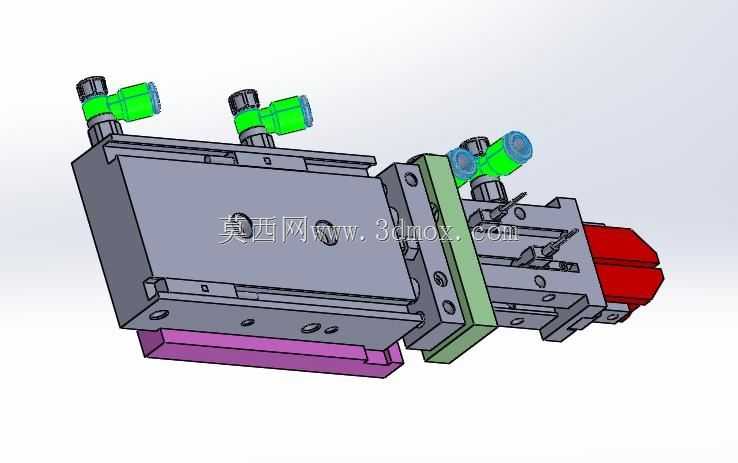

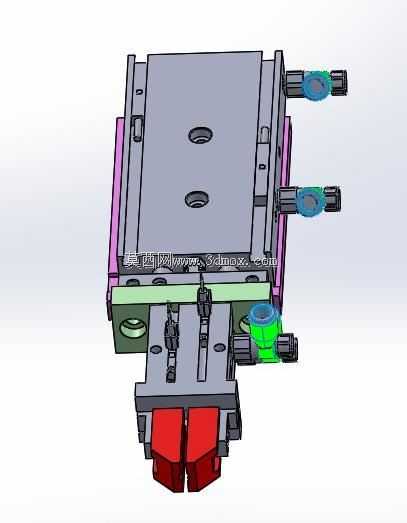

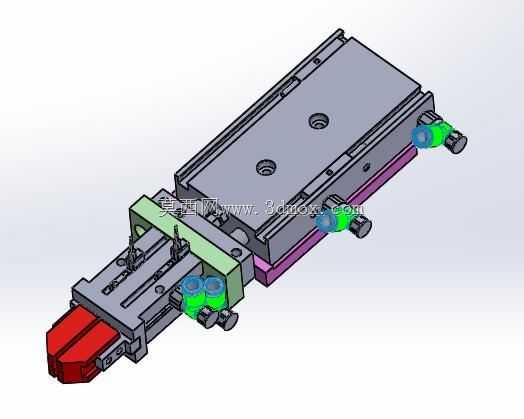

模组整体采用滑台式集成布局，主体承载部分采用硬质铝合金加工而成，在保证结构刚性的前提下尽可能压缩整体重量，降低配套移位机构的负载压力。前端夹持端采用平行夹指结构，夹指接触面做了防滑纹路处理，可根据待夹持工件的外形更换定制夹头，适配不同轮廓工件的夹持需求，夹指开合行程可通过侧边的调节螺母进行微调，避免开合行程过大造成工件夹伤或者行程不足无法拾取工件的问题。模组搭载三组气动驱动接口，分别对应夹指开合、滑台前后移位、上下抬升三个动作方向，所有气动接头均采用快插式结构，方便现场气路的快速接驳与维护，气路布局沿模组侧边走线槽排布，避免动作过程中气路剐蹭造成管路破损。

设计过程中优先考虑安装适配性，模组背部预留了标准的滑台安装孔位，可直接适配市面主流的直线滑台、机械手末端法兰的安装尺寸，无需额外制作转接板即可完成装配。整体外形紧凑，横向总长度控制在180mm以内，宽度控制在65mm以内，抬升行程为20mm，前后滑移行程为40mm，安装时仅需预留200*80mm的安装平面即可完成固定，不会占用过多的产线安装空间。各滑动配合面均加装了自润滑直线导轨，保证动作过程的顺滑度，长时间往复运行也不会出现卡顿、窜动的问题，重复定位精度可控制在0.02mm以内，满足精密组装场景的定位要求。模组的所有外露紧固件均采用内六角不锈钢螺丝，既保证连接强度，也能适应车间多尘、少量油污的作业环境，避免长期使用出现螺丝锈蚀难以拆解维护的问题。
